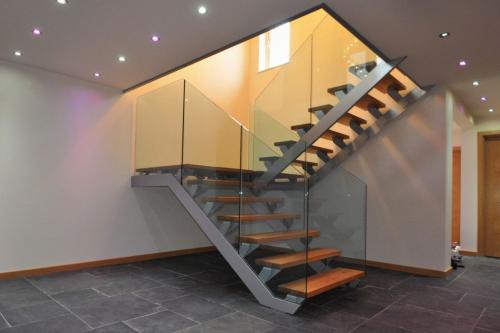

Лестница на одном косоуре. Обустройство косоуров и ступеней

Лестница на одном косоуре. Обустройство косоуров и ступеней

Тетивы м косоуры: 1) тетива пилообразная; 2) тетива из листового металла; 3) тетива зубчатая; 4) тетива швеллерная; 5) коробчатый косоур; 6) косоур без кронштейнов; 7) косоур с кронштейнами

• На верхнем рисунке вы видите способы из уготовления и типы материалов для лестничных тетив и косоуров. Как видите, лестница металлическая на одном косоуре и на тетивах может быть смонтирована своими руками. Бетонные лестничные марши обычно располагаются на двух балках из-за сложностей крепления.

Бетонная лестница своими руками: советы и рекомендации

• Существует два вида обустройства бетонной лестницы на металлических косоурах – с фризовой ступенькой и без неё. Разница заключается в том, что фризовая ступень врезается в лестничную площадку, являясь её продолжением, а без фриза приходится их стыковать так, чтобы площадка получилась в виде буквы Г, но такой способ делает лестницу длиннее, что не всегда удобно. Если такую ступень врезать в площадку, то последнюю нужно делать по высоте подступенка, а это, как минимум, 14-17 см – а это означает, что увеличивается вес и цена изделия.

Последовательность сборки лестниц из железобетона на стальных косоурах

• Косоуры для такого типа лестниц делаются исключительно из двутавра или швеллера, а на места перегибов привариваются кронштейны или подставки из стального листа. Из аналогичного профиля делаются балки для площадок, их устанавливают на проектной высоте, стыкуя с косоурами, при этом навариваются коротыши из уголка, в котором заранее высверливаются отверстия под болты. Лестничные клетки монтируются нишами на балки и выравниваются по проектным меткам так, чтобы у них не было возможности сползти на бок, но замоноличивание производится не сразу, а только после окончательной сборки лестницы.
• Монтируются металлические косоуры для лестниц краном или вручную, если для этого достаточно двух пар рабочих рук и установка начинается снизу. То есть, нижняя часть наклонной балки наживляется на болт, к площадочной горизонтальной балке, а затем заводится верхний конец и крепится таким же способом, при этом подплощадочные профили могут корректироваться по горизонтали или вертикали. Замоноличивание производится только после тщательной проверки всех размеров и соединений в соответствии с проектной документацией.
• Крепёж косоуров при помощи болтов носит временный характер и служит лишь для точного выставления всех размеров при соединении, а окончательная фиксация осуществляется при помощи электросварки. Возможен также вариант без применения болтов вообще – просто делаются «прихваты» сваркой, которые легко сбиваются в случае необходимости, но при этом конструкция должна всё время быть зафиксированной стропами крана, которые снимаются только после окончательной установки. Финальная сварка косоура осуществляется как по торцевому шву, так и по периметру монтажного уголка, что прибавляет механическую прочность лестнице.

Лестница на одном косоуре из металла своими руками. Какая средняя цена на металлические лестницы на центральном косоуре?

В данном случае чрезвычайно важно понимать, что высчитать среднюю цену не штучного изделия практически не возможно, тем более без привязки к определённому региону.

Если бы вопрос звучал так (это для примера и лучшего понимания ситуации в целом:

"Сколько в среднем, стоит металлическая лестница на одном косоуре с прямым маршем, ступеньки дубовые, 12-ь ступенек, длина лестницы 3-и метра, в городе Урюпинске?", то можно было бы приложить усилия и высчитать.

Металлические лестницы на одном косоуре бывают разной длины.

Количество ступенек разное.

Лестницы могут быть с прямым маршем с поворотом на 90-о градусов.

Могут быть с поворотом марша на 180-т градусов, с поворотной площадкой и так далее.

Всё это влияет на цены, высчитывать средний без водных данных, крайне сложно.

Вы не написали в каком регионе проживаете пишу цены по Москве и области:

Лестница на одном косоуре, металлический каркас с поворотом на 90-о градусов с поворотной площадкой.

Высота лестницы 2860-т, количество ступеней 12-ь, цена 45 500-т рублей.

Высота 4 620-ь, количество ступеней 20-ь, цена каркаса 70 500-т.

Ступеньки к лестнице, ширина марша 900-т мм.

цена 29 800-т рублей.

И так далее, я только коснулся одной позиции, а их десятки.

Все цены без установки и без доставки конструкции на объект.

Как Вы уже поняли всё крайне индивидуально.

В условиях рыночной экономики такого понятия, как «правильная цена», не существует, как и каких-либо правил ценообразования. Каждое предприятие, осуществляющее специфические работы, оценивает их в зависимости не только от стоимости исходных материалов, но и от заложенных в смету показателей рентабельности. Нельзя исключить и желание отдельных исполнителей в процессе подписания договора на оказание услуги получить дополнительную выгоду, не предусмотренную сметой. Поэтому в качестве ответа приведу стоимость некоторых видов лестницы по официальному прайсу серьезной российской компании «Антей»:

• изготовление каркаса (на центральном косоуре) из черного металла со шпаклевкой и покраской – 6 тыс.руб.;

• изготовление каркаса из нержавейки (на центральном косоуре) – 8-9 тыс.руб.

Лестница на одном косоуре из металла с забежными ступенями. Виды обрешеток

Разнообразие видов металлокаркасов довольно внушительное. Различные типы стальной обрешетки проектируются в зависимости от области применения (производственные цеха, административные здания, частные дома) . На предприятиях к внешнему виду лестничной конструкции относятся не так требовательно, в отличие от сооружений внутри коттеджей.

Проектирование конструкции зависит от дизайна помещений. Стальные каркасы в частных домах изготавливают согласно предпочтениям заказчика и дизайнерскому замыслу. Чаще всего железный каркас комбинируют с деревянными ступенями и перилами. Иногда применяются проступи из стекла. Это придает сооружению эффект невесомости. А передвигающийся по лестничному пролету человек – будто парит в воздухе.

В некоторых случаях можно сочетать и больше материалов: метал для косоуров, дерево для проступей и стекло для ограждения.

Прямолинейные однопролетные марши на монокосоуре, на двух тетивах или косоурах конструктивно просты. Их можно построить самостоятельно из различного материала (дерево, бетон, металл, железобетон). При выборе материалов следует учитывать прочность и надежность, а также привлекательный внешний вид (например, мрамор для ступеней выглядит очень богато).

Неплохо сочетаются бетонный косоур и деревянные проступи.

Отличие косоура от тетивы: торцы ступеней открыты, а в конструкциях построенные на тетивах скрыты. В остальном, структуры таких каркасов практически одинаковы. Для самостоятельного создания стальной обрешетки необходимо иметь опыт работы со сварочным оборудованием. Качественно сваренная железная рама залог надежности и долговечности конструкции.

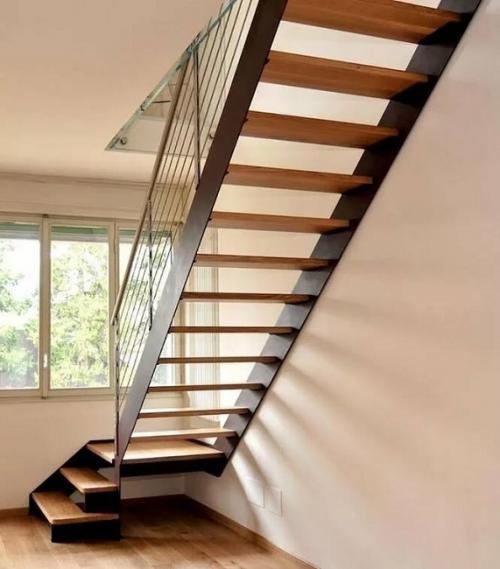

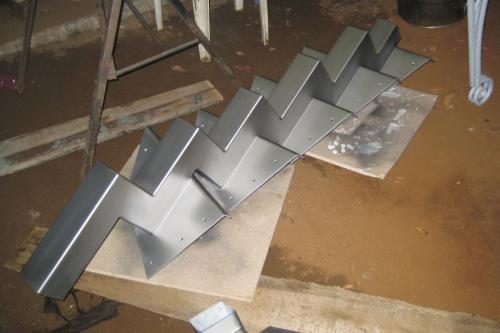

Качественно изготовленный монокосур после покраски.

Более сложные лестничные марши (ломаные) с косоурами, состоят из нескольких пролетов:

• с поворотом на 90 градусов (Г – образные);
• 180 (в виде буквы П);
• однопролетные винтовые лестницы (веерные).

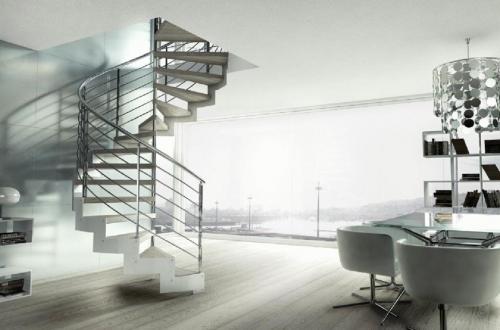

Конструкции винтового типа экономят жилую площадь. Они весьма устойчивы и служат долгое время. Монтаж сложных сооружений лучше доверить профессиональным строителям.

Винтовые конструкции иногда используют двойное крепление: с одной стороны косоур, а с другой — опорный столб.

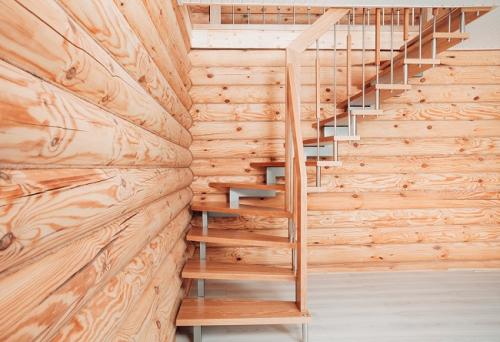

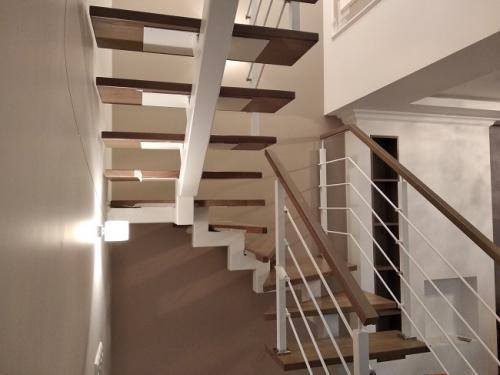

Лестница на второй этаж в частном доме на одном косоуре. Обзор лестниц на второй этаж для частного дома

Отличительная особенность частного дома со вторым этажом или мансардой — это внутренняя лестница. И в отличие от многоквартирных домов, она несет еще и эстетическую нагрузку, так как является частью интерьера. Поэтому много значат материалы и форма лестниц.

Материалы

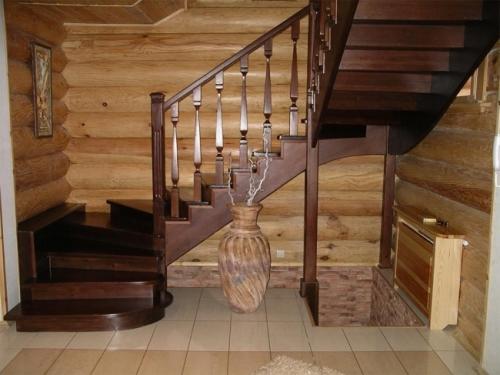

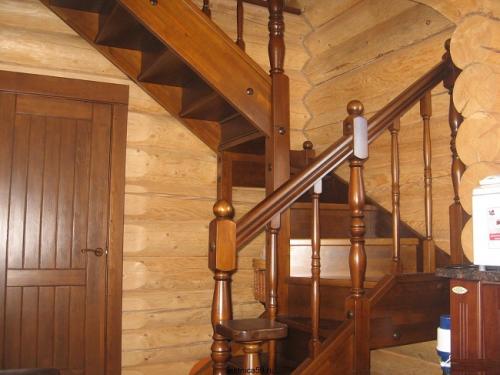

Чаще всего лестницы частного дома делают из дерева. Оно гармонично смотрится и в современных, и в классических интерьерах. А для некоторых стилей это вообще единственный вариант, который будет естественным. Например, в деревянном доме в стиле кантри или традиционного русского сруба.

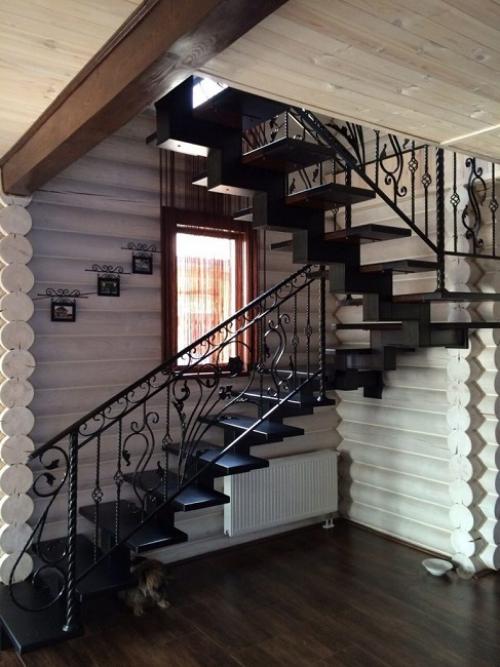

Металл менее распространен, хотя и он встречается, но чаще в сочетании с деревом, камнем и даже стеклом. Из нержавеющей стали или анодированного алюминия часто изготавливают несущие элементы пролетов и перила, а в интерьерах классического стиля можно найти кованые детали в составе ограждений маршевых пролетов.

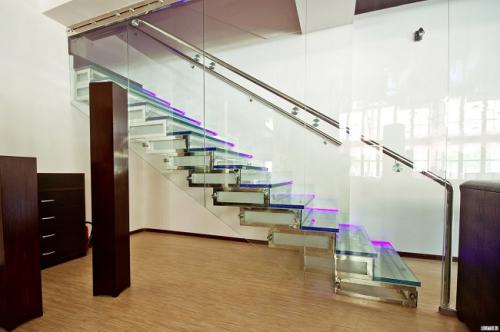

Из закаленного стекла или триплекса изготавливают и ограждения, и даже ступени. В интернете можно найти много примеров, когда из этих материалов делают не только отдельные детали, а всю конструкцию как консольного, так и маршевого типа.

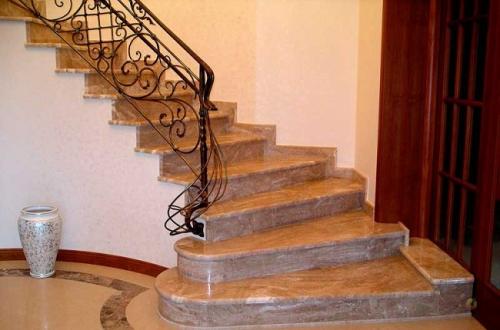

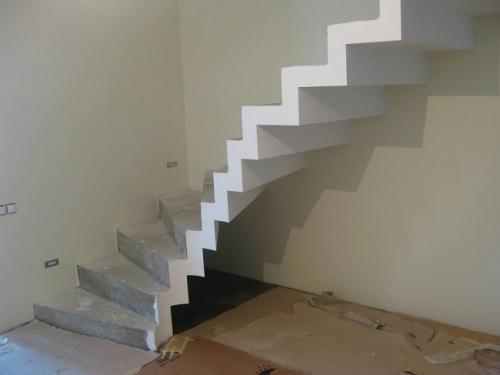

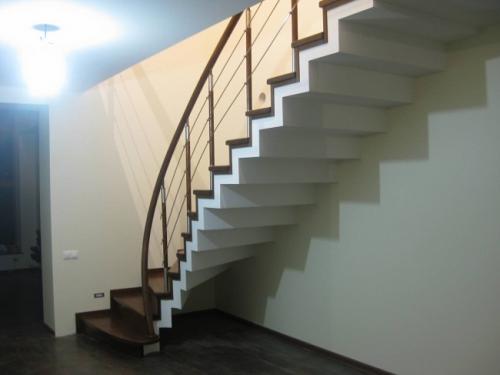

Также могут быть изготовлены лестницы на второй этаж из монолитного железобетона и/или кирпича. В этом случае в качестве облицовки ступеней и подступенков может быть использована плитка из натурального камня или керамогранит.

Каменный агломерат (кварцит, литьевой мрамор) и акриловый камень используются для «отливки» балясин. А листовые материалы идут на отделку ступеней и ограждений.

Виды конструкций

Если рассматривать стационарные лестницы, то по характеру крепления маршей различают следующие варианты конструкций:

• на косоурах;
• на тетивах;

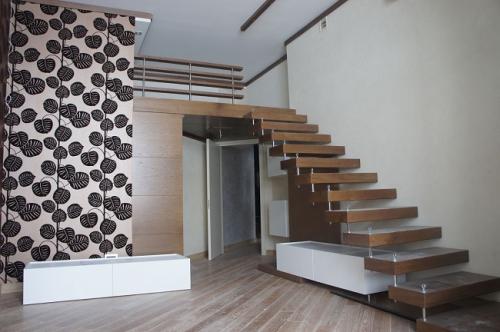

• консольные;
• винтовые.

Лестницы на косоурах

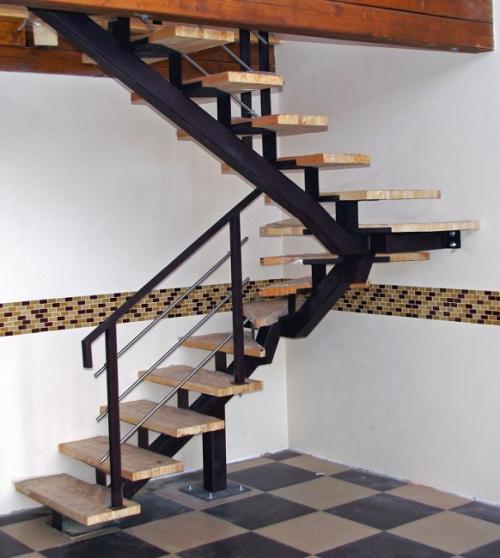

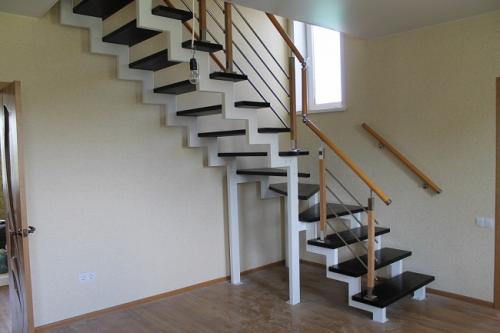

Косоуры — несущие балки с выступами (зубцами) для каждой ступеньки. Это один из наиболее часто встречающихся типов конструкции лестниц. Косоуры не обязательно применяются в паре. Есть лестницы с одним, центральным, несущим элементом.

Их устанавливают, когда необходимо «сэкономить» пространство. Два косоура — это стандартный вариант конструкции.

Три несущих опоры необходимы для широких лестниц, чтобы ступени не прогибались по центру. Обычно центральную несущую балку устанавливают третьей при ширине лестницы более 1.3 м.

Лестницы на тетивах

Тетивы — это опорные балки, которые в чем-то подобны косоурам. Но они могут работать только в паре. Это обусловлено характером крепления ступеней — их устанавливают во внутренние пазы деревянных балок или на опорные пластины, приваренные к металлическим профилям.

Чисто визуально лестница на тетивах смотрится более компактно, но монтировать ее сложнее — необходимо точно выставить тетивы, чтобы пазы или пластины попарно идеально совпали между собой.

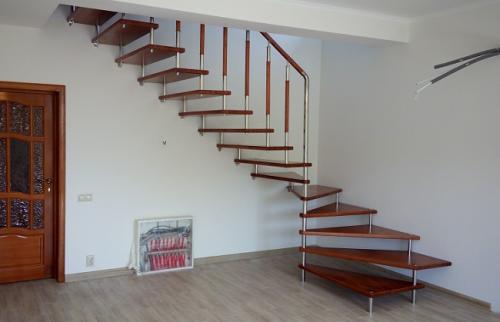

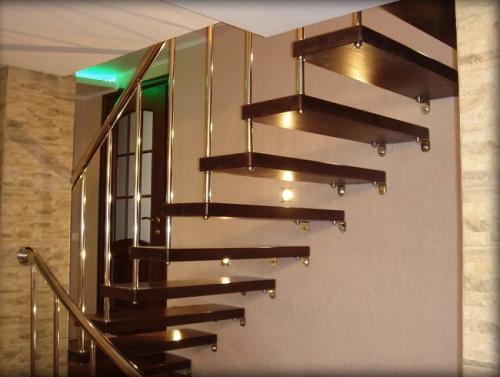

Лестницы на больцах

Это относительно «молодой» тип крепления ступеней между собой. «Больц» это транскрипция немецкого bolzen, или в привычном для нас звучании «болт». Именно болты, винты или резьбовые шпильки и являются основой конструкции. Различают несколько вариантов лестниц на больцах.

Простейшее из них можно представить в следующем виде:

• в каждой ступеньке по углам сверлят две пары отверстий;
• хромированную стальную трубу разрезают на части, равные высоте ступеней;
• отрезки труб вставляют между ступенями и стягивают с помощью резьбовых шпилек с гайками;

В чистом виде лестница на больцах используется не часто. Чтобы выдержать серьезные нагрузки диаметр болта или винта должен быть большим, что приводит к утрате визуальной легкости и «воздушности» конструкции. Поэтому для маршей с большим количеством ступеней используют дополнительные элементы поддержки.
