Монтаж теплого пола своими руками: Экономия и комфорт в каждом уголке

Монтаж теплого пола своими руками: Экономия и комфорт в каждом уголке

Преимущества теплого пола

Теплый пол – это не просто модное решение для современного дома, это удобство и комфорт, которыеfelt по всему помещению. Установка теплого пола позволяет создать уютную атмосферу, особенно в холодное время года. Основные преимущества такой системы включают:

• Равномерное распределение тепла по всему помещению
• Экономия пространства, так как не требуется установка радиаторов
• Уменьшение энергопотребления благодаря эффективному обогреву
• Долговечность и надежность системы
• Возможность интеграции с различными напольными покрытиями

Виды теплого пола

Существует два основных типа систем теплого пола: водяные и электрические. Каждый из них имеет свои особенности и преимущества.

Параметр	Водяной пол	Электрический пол
Источник тепла	Горячая вода из котла	Электрический ток
Установка	Более сложная, требует специальных навыков	Простая, подходит для самостоятельного монтажа
Эксплуатация	Экономичен, но требует регулярного обслуживания	Удобен, но может быть более дорогим в эксплуатации
Безопасность	Требует соблюдения правил гидро- и термоизоляции	Меньше рисков, но важно следовать инструкциям

Подготовка к монтажу

Необходимые материалы

Перед началом работ необходимо подготовить все материалы и инструменты. Для монтажа теплого пола вам понадобится:

• Нагревательные элементы (маты, кабель или трубы)
• Термоизоляция
• Гидроизоляция
• Смесь для стяжки
• Клей или герметик
• Термостат или регулятор температуры

Инструменты

Для качественного монтажа теплого пола вам потребуются:

• Дрель с насадкой для сверления
• Отвёртка
• Рулетка
• Угольник
• Молоток
• Лопата или шпатель
• Термостат или мультиметр

Пошаговая инструкция

Шаг 1: Подготовка основания

Первым делом необходимо подготовить поверхность пола. Она должна быть ровной, сухой и чистой. Удалите старое покрытие, заделайте трещины и щели. Если пол неровный, выполните стяжку.

Шаг 2: Установка нагревательного контура

Разложите нагревательные элементы по поверхности пола, следуя схеме, которая обеспечивает равномерное распределение тепла. Для водяного пола установите трубы, для электрического – кабель или маты.

Шаг 3: Герметизация и изоляция

Нанесите слой гидроизоляции, чтобы защитить пол от влаги. Сверху установите термоизоляцию, которая поможет сохранить тепло и снизить тепловые потери.

Шаг 4: Заливка стяжки

Приготовьте смесь для стяжки согласно инструкции производителя и равномерно распределите её по поверхности пола. Выждите время, необходимое для полного высыхания стяжки.

Шаг 5: Установка термостата

Установите термостат, который будет регулировать температуру нагрева пола. Подключите его к системе отопления и проверьте работу.

Советы и рекомендации

Безопасность

При монтаже теплого пола важно соблюдать правила безопасности. Используйте защитное оборудование, следуйте инструкциям производителя и избегайте перегрузки сети.

Эксплуатация

Для долговечности системы регулярно проверяйте её состояние, избегайте механических повреждений и не перегружайте электрическую сеть.

Выбор материалов

Выбирайте качественные материалы и комплектующие, соответствующие вашему типу пола и условиям эксплуатации. Это обеспечит надежность и эффективность системы.

Связанные вопросы и ответы:

Какие материалы необходимы для монтажа теплого пола

Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.

Материалы для водяного теплого пола

Комплектующие для водяного теплого пола:

• при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел ;
• насос , который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
• непосредственно трубы , по которым будет двигаться теплоноситель;
• коллектор , который будет отвечать за распределение воды по трубам (не всегда необходимый);
• для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива , приспособления для отведения воздуха из системы ;
• фитинги, шаровые клапаны и т. д.

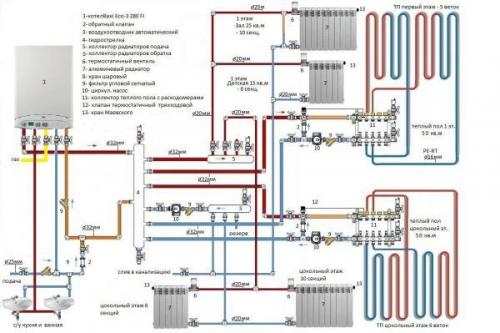

Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже

Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.

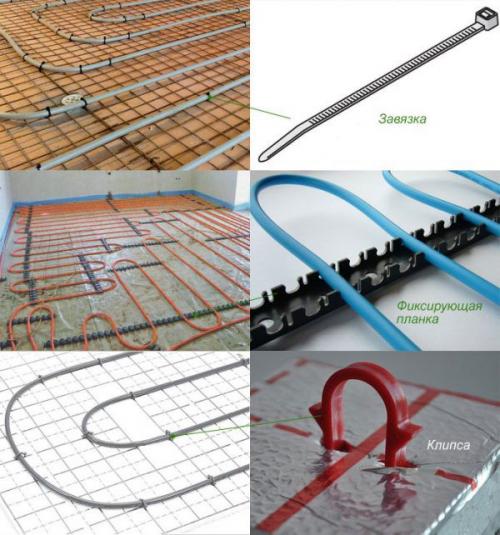

Крепления для труб водяного теплого пола

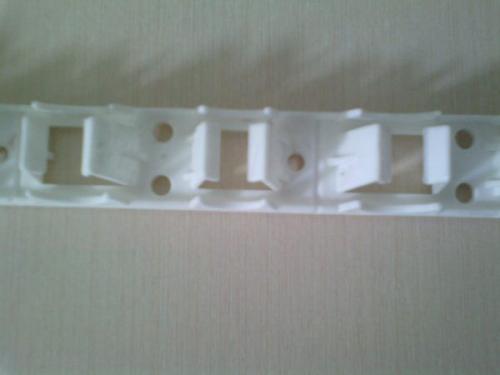

Планка монтажная для теплого пола

От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.

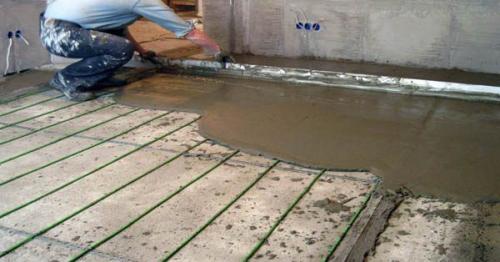

1. Мокрая технология  предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.

   Водяные теплые полы. Схема водяного пола

2. Сухая технология . В этом случае система обогрева укладывается на деревянные пластины или полистирольные маты в специально сделанные каналы. Поверх системы укладываются листы фанеры или ГВЛ. Сверху монтируется напольное покрытие. Кстати, не стоит укладывать поверх системы ДСП или ОСБ, так как в их составе есть вещества, которые под воздействием повышенной температуры начинают испаряться и негативно воздействуют на организм человека.

   Теплый пол без стяжки

Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.

Источник: https://doma-na-veka.ru/novosti/sdelat-teploe-polu-doma-samostoyatelno-12-shagov-k-komfortu

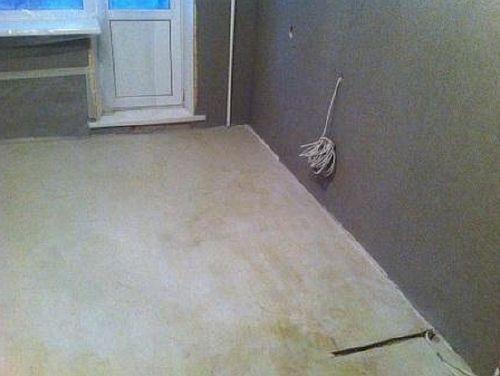

Как подготовить поверхность пола перед установкой теплого пола

Для водяного пола подходят три вида труб:

• Медные трубы служат до 50 лет. Они пластичные, но дорогие, поэтому их редко используют. Прежде чем заливать медные трубы стяжкой, их нужно обязательно закрыть гофрой, чтобы они не портились из-за щелочи в бетоне. Не устанавливайте медные трубы, если у вас кислая или щелочная вода, потому что она вдвое сокращает срок их службы. Оптимальным для воды считается показатель pH 7.

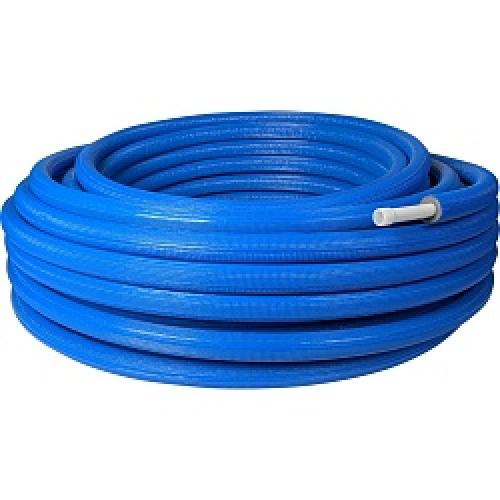

• Металлопластиковые трубы прослужат 10–50 лет в зависимости от качества их производства. Однако стоят они в 15–20 раз дешевле медных. Они не выделяют токсичных веществ при нагревании, легкие по весу и в монтаже, устойчивы к коррозии.

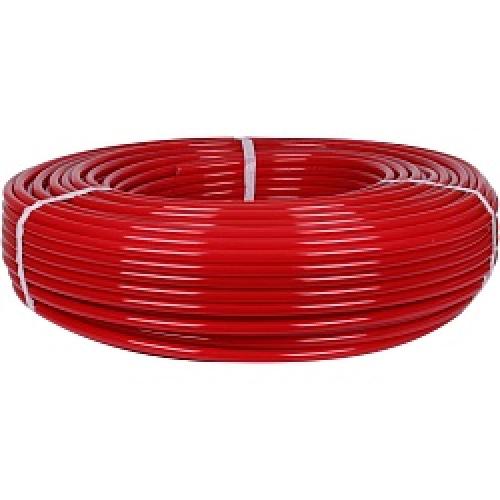

• Трубы из сшитого полиэтилена PEX — надежные и износостойкие, выдерживают температуру до 95 градусов. Для теплых полов чаще выбирают маркировку PE-Xb и PE-Xс: они эластичные и имеют меньший радиус изгиба . Сегодня трубы из сшитого полиэтилена — самый технологичный материал для водяных теплых полов.

До закупки труб вам нужно рассчитать их количество по формуле: активную площадь обогрева в квадратных метрах разделить на шаг укладки в метрах, а затем прибавить размер загибов и расстояние до коллектора. Специалисты рекомендуют выбирать шаг укладки в диапазоне от 10 до 30 см, чем он меньше, тем теплее будет пол. При диаметре труб 16 мм он обычно равен 15–20 см, при диаметре 20 мм — 30 см.

Однако на результат влияет еще масса параметров: толщина стяжки, напольное покрытие, теплопотери, плотность теплового потока. Игнорировать эти факторы нельзя, поэтому вычислить нужное количество труб поможет мастер . К нему же можно обратиться за схемой укладки и коллекторного узла, по которой вы сделаете монтаж.

Какие инструменты нужны для самостоятельного монтажа

Сборка кухни Леруа Мерлен 1600 руб.п.м
Сборка кухни в два яруса (антресольная полка с нависанием) 2000 руб.п.м
Сборка кухни Зов, Италия 2200 руб.п.м
*стоимость сборки за 1 п.м. без дополнительных работ. Стоимость дополнительных работ
можно ознакомится в нашем прайс-листе .

Без чего не обойтись?

Итак, посмотрите, какие инструменты необходимы доя сборки кухни и подумайте, всё ли найдётся в Вашем доме:

шуроповёрт. Так как мебель обычно доставляется в разобранным виде и её, прежде чем устанавливать, необходимо собрать, без электрического шуроповёрта с набором насадок необойтись. Можно, конечно, заменить его ручным инструментом, но тогда срок создания «кухни мечты» сильно затянется;

электролобзик с набором пилок. Различные поверхности кухни потребителю поставляются стандартной величины, без всяких отверстий. А ведь нужно отпилить необходимый размер столешницы, сделать выпил под варочную панель и мойку, проделать отверстия для труб, розеток, коммуникаций и т.п. С подобными задачами электролобзик справится за считанные минуты;

префоратор. Без этого инструмента не обойтись в процессе монтажа навесных шкафов, стеновой панели фланцев, в общем, везде, где нужно просверлить отверстия;

строительный степлер. Он позволит легко прикрепить задние стенки модулей, правда, можно обойтись и без него, прибив поверхность гвоздями;

молоток, плоскогубцы, набор отвёрток и свёрл. Самые простые, но не менее функциональные инструменты, которые позволяют быстро собрать модули, правильно их монтировать (например, с помощью отвёрток удобно регулировать петли), установить навесные элементы и т.п.;

набор ключей. Сборка кухни – это не только столярные, но и сантехнические работы. А какойуважающий себя сантехник не имеет ключей? С их помощью устанавливается смеситель, подключаются водопровод и газовая плита;

кусачки, отвёртка-тестер. Пригодятся и знания в области электрики. А для подключения бытовой техники и установки розеток нужны тестеры и кусачки (чтобы снимать с проводов изоляцию);

пистолет для силиконового герметика. Герметизация на кухне крайне важна, поэтому без пистолета сборка зачастую невозможна;

• измерительные приборы: линейка, рулетка, уровень. Ровно разместить модули, отпились столешницу, монтировать все поверхности так, чтобы они располагались строго горизонтально, и между ними не появлялось щелей, невозможно без этих приспособлений.

Как выбрать подходящий тип теплого пола для моего помещения

Для питания ITP используйте две схемы подключения. Термостат и розетка подключены напрямую. Существует множество неудобств, связанных с первым вариантом.

Теплый пол необходимо включать и выключать вручную, подключая его к электросети через выключатель. Это довольно сложное занятие, которое имеет смысл только в том случае, если установка небольшой системы инфракрасного отопления обойдется значительно дешевле, чем покупка термостата.

Ничего сложного в использовании термостата для подключения к инфракрасному теплому полу нет. Чтобы получить эффективно работающий пленочный теплый пол, достаточно придерживаться следующих рекомендаций и прилагаемой к комплекту инструкции.

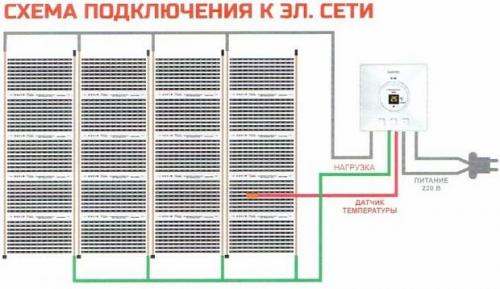

Ниже приведена схема, которая выглядит следующим образом. Подключение нагревательной ленты с обеих сторон. Со временем медные шины образуют одностороннее соединение. Оба ответа одинаково точны.

Розетка термостата — место, где сходятся два провода питания, провод термостата и два провода от инфракрасного покрытия.

Термостат получает информацию о температуре пола через термодатчик. Микропроцессор регулятора подает сигналы в реле для включения или выключения системы отопления, сравнивая фактические показания температуры нагрева напольного покрытия с заданным параметром.

Каждый комплект инфракрасного теплого пола можно приобрести с исчерпывающей инструкцией по монтажу, в которой все компоненты соединены в единую систему и подключены к электросети.

Владелец дома может автономно собрать и эксплуатировать инфракрасный теплый пол своими руками, воспользовавшись руководством. Для этого необходимо выполнить следующие действия.

1. Подготовьте основание пола.
2. Разрезание инфракрасного пленочного покрытия.
3. Выбор оптимального сечения провода.
4. Подключение фрагментов инфракрасного теплого пола.
5. Выбор места для термостата и его установка.
6. Установка датчика температуры.
7. Заземление ИТП.
8. Первый запуск.

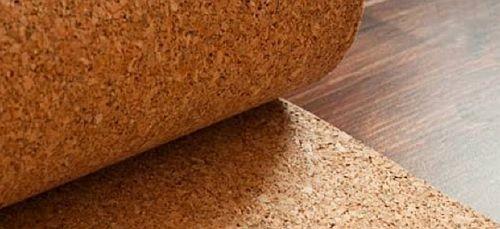

Эксперты советуют использовать ее в качестве подложки для походных листов толщиной 4-5 мм, а также тонкой подкладки. При укладке ламината очень важно, чтобы под ним не было никаких следов выступов. Провода и контактные соединения могут быть скрыты в массиве пробки.

Для этого нужная форма углубляется путем разрезания пробковых листов канцелярским ножом. Вы можете просто надавить на пробку, чтобы создать зазоры, в которых можно проложить электропроводку для укладки проводов.

Резка инфракрасного пленочного покрытия

Схема пленочного покрытия наносится на план помещения перед нанесением инфракрасных полос. Рулоны инфракрасной пленки шириной 50, 80 и 100 см доступны для покупки.

Длина рулона может составлять от шести до двенадцати метров. Благодаря уникальному расположению нагревательных элементов ленту можно отрезать через каждые 25 сантиметров длины рулона.

Полосы укладываются в соответствии с инструкцией, края располагаются на расстоянии 50 сантиметров от стен. Они могут быть размещены на полу в помещении любого размера и формы, в зависимости от параметров нарезки полос.

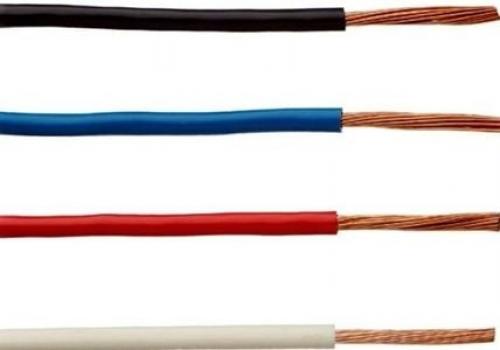

Выбор оптимального сечения проволоки

Провод ПВ-3 соединяет полосы нагревательной пленки стандартной длины 6 м, 8 м и 12 м и ширины 0.5 m, 0.8 м, и 1 м. Многократная скрутка проводов обеспечивает большую гибкость. Оболочка из ПВХ является надежным изолятором.

При выборе сечения провода учитывается мощность электрических компонентов системы пола. A 1.Для соединения полос используется провод сечением 5 мм 2, мощностью ITP до 1500 Вт.

Провод, имеющий сечение 2.5 мм 2 используется, если мощность нагревательного покрытия составляет от 1.5 и 3.5 кВт и более. При покупке комплекта теплого инфракрасного пола обратите внимание на инструкцию на коробке. Мощность оборудования в киловаттах должна быть указана производителем.

Инфракрасный теплый пол должен быть правильно подключен, чтобы красный, синий, белый и черный провода в ПВХ оболочке были видны. Например, для последовательного подключения левых шин используется провод с красной фазой, а для правых шин — жилы синей оболочки. К белому проводу можно подключить датчик температуры, а к черному — заземление.

Источник: https://interer-i-dekor.ru-land.com/novosti/udivitelnyy-sposob-sozdaniya-teplogo-i-komfortnogo-doma-delaem-vodyanoy-teplyy-pol-svoimi

Каковы основные этапы установки теплого пола

После выбора материалов важно провести качественной монтаж, чтобы не допустить перегрева, трещин в стяжке и дефектов напольного покрытия. Лучше не рисковать и доверить работу опытным мастерам.  При установке системы нужно правильно рассчитать площадь укладки, длину шага кабеля или труб, а еще выбрать подходящие материалы для изоляции и покрытия. Но провести такую работу самостоятельно — сложно.

Ошибки монтажа теплого пола не всегда очевидны человеку без опыта, поэтому лучше довериться профессионалам. Например, монтажникам из Клуба РЕХАУ. Про . Мастера помогут выбрать плитку или ламинат, посоветуют надежную систему подогрева, а также правильно настроят блок управления и подключат датчики .

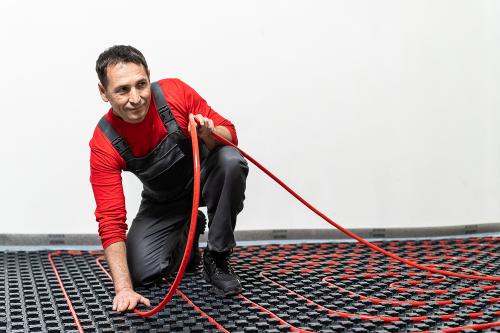

Какие бывают ошибки при монтаже

Установка системы под мебелью или близко к стенам. Прежде, чем приступать к укладке , необходимо сделать разметку площади обогрева. Класть теплый пол под кухонный гарнитур, камин или лестницу нельзя — есть риск повредить систему и испортить мебель. При монтаже стоит отступить от них примерно 10 см — для правильной подачи тепла и экономии энергии.

Некачественно уложенная стяжка. При закладке основания важно не допустить слишком тонкого или слишком толстого слоя стяжки. В первом случае пол будет отдавать тепло неравномерно, во втором — долго греться и остывать.

Для теплых полов лучше не использовать полусухую стяжку. Это пористый материал, который будет плохо проводить тепло. В результате система будет греть недостаточно.

Недостаточное количество материала для стяжки. При подготовке основания пола не стоит экономить цемент, бетон или сухую смесь. Иначе стяжка будет ложиться неровно: в ней останутся пустые места, которые заполнятся воздухом. В результате кабели системы могут перегреться и выйти из строя.

Недостаточная теплоотдача у окон и дверных проемов. Теплоотдача нужна, чтобы компенсировать теплопотери. Если не использовать меньший шаг укладки водяной системы у окон и выхода на улицу, пол в этих зонах будет холодным, а теплопотери — компенсироваться недостаточно.

Как правильно подключить систему теплого пола к электросети

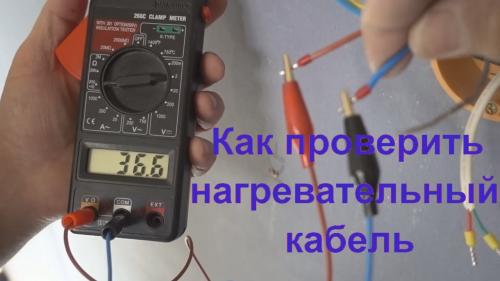

Проверка теплого пола мультиметром — это важный шаг для диагностики и контроля его работоспособности. Основные параметры, которые можно измерить мультиметром, — это сопротивление нагревательного кабеля и целостность цепи. Вот как это сделать.

Что вам понадобится

• Мультиметр (цифровой или аналоговый).
• Пара значений для сопротивления нагревательного кабеля (обычно указаны в паспорте или инструкции к теплому полу).

Порядок проверки

Отключите питание . Перед началом любых измерений обязательно отключите теплый пол от сети, чтобы избежать удара током.

Подготовка к измерению .

• Установите мультиметр в режим измерения сопротивления (Ом).
• Найдите провода, идущие от нагревательного кабеля к терморегулятору или распределительной коробке.

Измерение сопротивления .

• Подключите щупы мультиметра к двум проводам нагревательного кабеля (фазе и нулю).
• Запишите показания мультиметра.

Сравнение с нормативным значением .

• Найдите паспортное значение сопротивления для вашего теплого пола (обычно оно указано в инструкции или на упаковке).
• Сравните измеренное значение с нормативным. Допустимое отклонение может составлять примерно 5-10% от указанного значения.

Примеры .

• Если паспортное значение 100 Ом, то показание мультиметра в пределах 90-110 Ом будет нормальным.

Проверка целостности экрана (экранирующей оплетки) .

• Переключите мультиметр в режим прозвонки (обычно обозначен значком диода или звуковой волны).
• Подключите один щуп мультиметра к экрану (оплетке), а другой — к проводнику нагревательного кабеля (фаза или ноль).
• Мультиметр не должен издавать звук. Если звуковой сигнал есть, это означает, что экран поврежден и происходит короткое замыкание на землю.

Проверка целостности термодатчика (если установлен) .

• Подключите щупы мультиметра к выводам термодатчика.
• Сравните полученное значение сопротивления с паспортным. Отклонение должно быть минимальным.

Интерпретация результатов

• Если сопротивление в норме . Нагревательный кабель работает исправно.
• Если сопротивление сильно отличается . Возможны повреждения или износ кабеля. Необходимо провести более детальную диагностику или обратиться к специалисту.
• Если мультиметр показывает "обрыв" или очень низкое сопротивление . Это может свидетельствовать о разрыве цепи или коротком замыкании.

Проверка теплого пола мультиметром позволяет оценить его текущее состояние и выявить возможные неисправности. Если вы не уверены в правильности измерений или есть подозрения на неисправность, лучше обратиться к профессиональному электрику.

ООО "Теплолюкс-Блр"

Акции, новости, полезная информация

Будет ли теплый пол обогревать комнату?

Эффективность как единственного источника тепла зависит от грамотного расчёта мощности, качества утепления помещения и корректного выбора оборудования. Разберёмся, как достичь желаемого результата в условиях белорусского климата.

Чем лучше обогревать дачу? Какое отопление для дачи самое экономичное?

При выборе системы отопления для дачи важно учитывать не только начальную стоимость оборудования, но и эксплуатационные затраты, доступность топлива и удобство использования.

Какая мощность греющего кабеля нужна для обогрева труб?

Недостаточная мощность не справится с нагревом, избыточная — приведет к перерасходу энергии и риску перегрева. Разберемся, как рассчитать оптимальные параметры для ваших условий.

Можно ли держать постоянно включенным греющий кабель?

Однако многих пользователей волнует вопрос: безопасно ли оставлять его включенным круглосуточно? Не приведет ли это к перегреву, высоким счетам за электричество или преждевременному износу системы? Разберемся в технических нюансах, чтобы дать однозначный ответ.

Как сделать, чтобы не запотевало зеркало?

Решение проблемы требует комплексного подхода, основанного на управлении температурой, влажностью и свойствами поверхности. Рассмотрим технически грамотные методы, подходящие для бытового применения.

Какие ошибки чаще всего допускаются при монтаже теплого пола

Если у вас есть рекомендации и дополнения по материалу, вы можете отправить их на почту. Для обсуждения вопросов рекламного сотрудничества звоните по телефону +7 (495) 637-65-16 (по будням с 9:00 до 18:00).

Теплый пол — это система отопления, которую монтируют под напольное покрытие. Оно охватывает всю свободную от мебели площадь помещения (кроме мест, где расположены тяжелые предметы мебели). Это обеспечивает равномерный нагрев по поверхности пола, тепловой поток идет снизу вверх, постепенно остывая. Так что самая низкая температура в этом случае будет у потолка.

По основному принципу действия различают электрические и водяные теплые полы. В первых (нагревательные кабели, нагревательные маты, инфракрасные пленочные и инфракрасные стержневые полы) генерация обогрева производится при помощи преобразования электрической энергии в тепловую. Во втором теплоносителем является жидкость, разогреваемая в удаленном от рабочей зоны месте.

Из преимуществ теплых полов выделяют:

• Совместимость с большинством напольных покрытий. У некоторых электрических аналогов в силу того, что они могут укладываться непосредственно под материал пола, существуют определенные ограничения в его выборе. Водяные модели этим вовсе не страдают, так как они монтируются в стяжку.
• Эффективность и экономичность. При минимальных затратах энергии теплые полы выдают максимальную эффективность по сравнению с другими системами отоплений.
• Универсальность применения. Такие системы могут выступать основными или дополнительными источниками тепла в доме.
• Экологически безвредные. Теплые полы не вредят окружающей среде.

В перечень недостатков входят следующие:

• Некоторая сложность и трудоемкость монтажа (особенно в случае с водяными теплыми полами).
• У этих же моделей существует вероятность разгерметизации системы и утечка жидкого теплоносителя.
• Уменьшение объема помещения. В определенных случаях толщина стяжки может доходить до 10 см и больше.
• У одножильных электрических полов может наблюдаться незначительная генерация электромагнитного поля, что может считаться вредоносным для здоровья фактором. Поэтому такие системы в комнатах для постоянного проживания монтировать не рекомендуется.

Существуют помещения, где теплый пол устанавливать не целесообразно. Это:

• Помещения малой площади;
• У которых стены только межкомнатного расположения;
• Специализированного предназначения (подвалы, подсобные помещения и другие).

Вкратце информацию о теплых полах можно представить в таблице.

Как протестировать систему теплого пола перед эксплуатацией

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

Металлопластиковые трубы

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

Если в комнате проложены два контура, то разница в их длине не должна превышать 15 м.

Рекомендуемое расстояние между трубами для средней полосы России — 200 мм, для южных регионов — 250 мм, для северных широт — 150 мм.

Один контур не должен отапливать комнату площадью более 20 м2.

Запрещено проектировать стыковку труб под стяжкой. Трубопроводы должны быть цельными, что позволяет избежать протечек.

Данные для расчётов напольной системы отопления

Для грамотного и максимально точного расчета понадобятся следующие сведения:

• тип материалов, используемых при строительстве дома, эффективность теплоизоляции строения;

тип остекления — вид профиля и стеклопакета, количество оконных блоков;

климатические условия в регионе проживания;

наличие или отсутствие дополнительных вариантов обогрева;

точная площадь помещения, его высота;

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.
