Освещение с помощью светодиодной ленты. Светодиодная лента в квартиру для основного освещения

Освещение с помощью светодиодной ленты. Светодиодная лента в квартиру для основного освещения

Если с помощью ленты нужно обеспечить качественное освещение комнаты, то подбирать ее надо особенно тщательно. В этом случае главным аспектом будет яркость света. Этот показатель зависит от типа используемых светодиодов, всего есть 3 варианта:

1. SMD3528 . Цифры обозначают размер светового элемента, то есть в этом случае он 3,5х2,8 мм. Яркость одного светодиода составляет 5 люмен, что не очень много.
2. SMD5050 . Более крупный вариант, в котором диод размером 5х5 мм обеспечивает световой поток в 15 люмен.
3. SMD5630 . Самые мощные световые элементы из тех, что есть в продаже. При размере диода 5,6х3 мм дают световой поток в 18 люмен.

разнообразие типов светодиодных лент.

Но яркость одного диода – не главный показатель, важнее всего их количество на погонный метр ленты . Именно от этого и зависит общая мощность. Тут также у каждого варианта есть свои особенности, их необходимо учесть:

1. Для SMD3528 наименьшее количество на метр равно 30 шт., а наибольшее – 240. То есть, суммарная мощность может составить от 150 до 1200 Люмен.
2. У SMD5050 на метре может располагаться до 120 элементов. Максимальная мощность светового потока равна 1800 Лм.
3. А у SMD 5630 предел – 72 светодиода на метр, что дает свет в 1296 Люмен.

Плотность расположения светодиодов на ленте.

Не стоит подбирать варианты как можно мощнее, вначале надо определить, для каких целей будет применяться подсветка:

1. Если нужно обеспечить освещение полок, ниш или отдельных частей комнаты, то не стоит выбирать варианты с общей мощность на метр более 10 Ватт. Этого вполне достаточно для создания комфортной обстановки.
2. При общем освещении комнаты или ее части нет ограничений по максимальной мощности. При этом минимальная не должна быть меньше 14,5 Ватт на погонный метр.

Светодиодные ленты можно устанавливать как на потолках, так и на стенах.

Чтобы свет лучше распределялся, можно поставить рассеиватели. Они обеспечат более ровное освещение, но яркость нужно брать побольше.

На что обратить внимание при выборе

Кроме яркости есть ряд факторов, которые также нужно учесть. Все они влияют на работу ленты:

1. Блок питания . Его стоит подбирать в зависимости от длины используемой светодиодной ленты и общей мощности светодиодов (она всегда указана в инструкции или на упаковке, поэтому посчитать несложно). Блок обязательно должен иметь запас мощности не меньше, чем в 20%. Например, если лента потребляет 20 Вт в час, то понадобится оборудование на 24 Вт или немного мощнее.
2. Качество изготовления . Оценить этот момент может каждый: если светодиоды припаяны криво или пайка неаккуратная и с наплывами, то лучше искать другое изделие. Также надо оценить характеристики резисторов, в хороших лентах используют варианты с маркировкой 151 или 301, в дешевых – 101. Стоит слегка согнуть ленту, чтобы оценить упругость — если она очень мягкая, то основание и токоведущие дорожки тонкие, что плохо скажется на качестве света и на сроке службы.
3. Защищенность от влаги и пыли . Этот показатель не имеет особого значения в жилых комнатах, но если лента нужна для влажного помещения или улицы (например, неотапливаемый балкон или терраса), то понадобится защищенный вариант. В обычных комнатах подойдут ленты с маркировкой IP20, для ванных, кухонь и санузлов лучше использовать класс не ниже IP44, а для улицы – IP65.
4. Количество цветов . Для общего освещения обычно используют монохромные ленты, выбирая теплый свет. Есть и многоцветные варианты , в которых могут чередоваться разные оттенки. Они дороже, но для создания декоративного эффекта применяются все чаще. В этом случае придется дополнительно приобрести контроллер, чтобы менять цвета.
5. Тип соединения ленты . Если нужно скрепить между собой два куска или более, то лучше купить изделия с коннекторами. Так называют специальные соединители, с помощью которых можно стыковать части без специального инструмента. Если коннекторов нет, то придется паять контакты, что не очень просто для тех, кто не умеет делать это.

Светодиодная лента вместо основного освещения. Что такое светодиодная лента

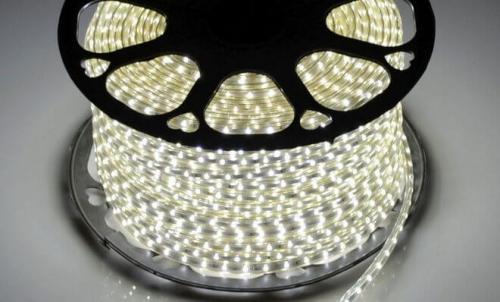

Светодиодная лента, или LED-лента — осветительный прибор, в котором вместо лампочек используются полупроводниковые устройства — светодиоды. Они устанавливаются на гибкую печатную плату, чаще всего с клейкой обратной стороной. Такой ленте можно придать практически любую форму.

LED-лента продается рулонами, от которых по отмеченным линиям отрезают куски нужного размера. Как правило, при монтаже ленту помещают в прозрачные или полупрозрачные профили (короба).

Светодиодная лента дает распределенный, расфокусированный свет, поэтому чаще всего она используется для придания световых акцентов и для подсветки отдельных участков помещения. Например, такие ленты хорошо подходят для разных типов витрин.

По сравнению с обычными осветительными приборами светодиодная лента дает множество новых возможностей:

• она гораздо компактнее стандартных ламп;
• позволяет осветить труднодоступные места и нестандартные формы в интерьере;
• не нагревается;
• может давать подсветку разных цветов, в том числе меняя их;
• позволяет создавать интересные акценты, например эффекты парения или свечения;
• может служить источником рассеянного света;
• некоторые виды дают возможность регулировать интенсивность света и его цвет с помощью пульта или телефона через Bluetooth;
• некоторые виды водонепроницаемые, ими можно подсветить, например, бассейн или использовать на открытых участках на улице.

Срок службы светодиодной ленты довольно долгий — семь — девять лет. Правда, после нескольких лет эксплуатации свечение диодов может начать тускнеть.

Светодиодная лента 3528 характеристики. Светодиоды SMD 3528 и их характеристики

0

6619

SMD 3528 являются первым поколением сверхъярких светодиодов, на основе которых стали производить первые LED-ленты. В статье объясняется, что это такое, какие бывают разновидности, где и как используется. Подробно описываются технические характеристики диодов, их особенности конструкции, схемы подключения, плюсы и минусы, а также как правильно выбрать продукцию.

Что это такое

Светодиод – это полупроводниковый источник света, который излучает свет при прохождении через него тока. Электроны в полупроводнике рекомбинируют с электронными дырками, выделяя энергию в виде фотонов. Такой эффект называется электролюминесценцией. Цвет свечения (соответствующий энергии фотонов) определяется энергией, необходимой электронам для пересечения запрещенной зоны полупроводника.

Белый свет получается с использованием нескольких полупроводников или слоя светоизлучающего люминофора (вещество, которое преобразовывает получаемую энергию в световое излучение). SMD (surface-mount device) – это устройства, предназначенные для поверхностного монтажа SMT (surface-mount technology). SMT – метод производства электронных схем, в котором компоненты монтируются или размещаются непосредственно на поверхности печатных плат. Электронное устройство, сделанное таким образом, называется устройством поверхностного монтажа.

В промышленной сфере эта технология в значительной степени заменила метод конструирования сквозных отверстий, который заключался в установке компонентов с помощью проволочных выводов в отверстия на плате.

Где и как используется

На основе светодиодов 3528 изготавливаются LED-ленты. Также они применяются в качестве индикаторов разнообразных приборов, дорожных знаках, подсветке спальни, кухни, прихожей. Активно используются для подсветки архитектурных объектов, музейных стендов, а также рекламных вывесок и витрин. Вместе со  в освещение вносится разнообразие и качество.

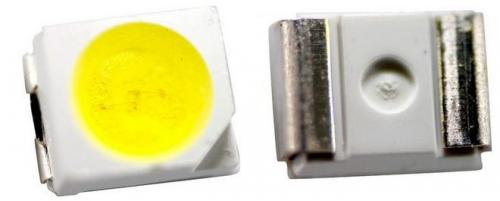

Особенности конструкции

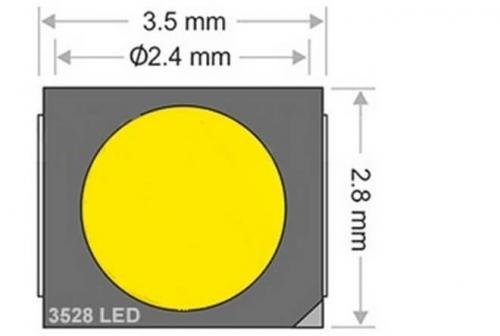

• SMD 3528 LED изготавливается в форме прямоугольника с таким соотношениями сторон: 3.5 мм на 2.8 мм.
• Высота 1.4 мм. По два контакта видно с каждой из диаметрально противоположных сторон.
• Линза, которую используют при производстве, – прозрачная.
• Со стороны катода на корпусе виден срез (иначе ключ).
• Рабочая поверхность покрыта люминофором. Сама она круглой формы.

Технические характеристики SMD 3528

• Светоизлучающий кристалл изготовлен на основе InGaN (нитрид галлия, нитрид индия) и AlGaInP (алюминий, галлий, индиевый фосфат).
• Характеристика белых диодов 3528 (2800-7000К).
• Световой поток генерируется в диапазоне от 5 до 11 лм.
• Светоотдача составляет 40 лм/Вт.
• Теплоотвод отсутствует.
• Угол рассеивания 90.
• Область светоизлучения 4.5 мм.
• Рабочая температура от -40 до +85 градусов.
• Яркость сильно зависит от температуры.
• Активно используя светодиод при температуре + 65, вы можете снизить яркость более чем на 10%. При температуре +80 она снижается на 25%. Это одна из явных причин, по которой всем полупроводниковым устройствам необходимо высококачественное охлаждение. Все белые светодиоды, включая SMD 3528 подлежат бинированию. Это процесс сортировки по группам готовых светоизлучающих устройств при серийном производстве светодиодов. Бин-код указывается при маркировке. Он остаётся единым для всей партии продукции. По цветовой температуре и этому коду определяются точные координаты бина цветности. Бин цветности – три позиции букв и цифр, а бин светового потока – две. Для этого, например, в SMD 3528 datasheet каждый производитель указывает диаграмму цветности.
• Рассеиваемая мощность 100 мВт.
• Прямое напряжение 2.8-3 В.
• Максимальный рабочий ток 25А.

Расчет светодиодной ленты для комнаты. Как определить мощность светодиодной ленты

Параметр, на который необходимо обращать внимание в первую очередь. От него, как правило, зависит и количество излучаемого света. Ленты с более высокой потребляемой мощностью имеют больший световой поток. Он зависит от типа установленных светодиодов в модулях. Существует многоразных светодиодов. Рассмотрим несколько из них на примере в таблице.

Два типа светодиодов и способ их размещения в ленте.

На рисунке выше указано, сколько установлено светодиодов в одном метре LED-полосы. Каждый светодиод имеет индивидуальную потребляемую мощность, если вы знаете его тип, то мощность можно вычислить благодаря формуле и параметрам из таблицы ниже.

Путём несложных математических расчётов также можно посчитать потребление энергии одного метра ленты за один час работы, умножив количество светодиодов на их мощность.

Таблица характеристик основных типов светодиодов.

Пример расчёта: вы остановили свой выбор на LED-полосе с типом светодиода, на площади в один метр количество элементов 60 шт. Лента зелёного цвета. Из таблицы: ток 20 мА (I), напряжение 3,2 В (U). Переводим миллиамперы в амперы 20/1000=0,02. P=I*U, 3,2*0,2=0,096 Вт. Количество светодиодов 60, мощность одного 0,096 Вт, следовательно 60*0,096=0,64 Вт. Мощность светодиодной ленты на метр составила 3,84 Вт. В одной катушке находится 5 м LED-полосы, 5*3,84=19,2 Вт, следовательно энергопотребление составит 19,2 Вт в час.

Совет эксперта

Стариков Михаил

Старший инженер-электроник

Задать вопрос

Обратите внимание, рассмотренный пример расчёта произведён для ленты, которая используется для декора, а не основного освещения. С основным освещением всё аналогично, только потребляемая мощность будет выше. Как правило, используется лента с компонентом 5050, которая оказывает большую нагрузку. К примеру, 5 м ленты белого цвета с количеством компонентов 60 шт потребляет: (3*20)/1000*3,2*60*5= 57,6 Вт. Мощность светодиодной ленты на метр составила 11,52 Вт.

Производитель указывает мощность на упаковке товаров, но настоятельно рекомендуется проверять её перед. Может оказаться, что она не соответствует заявленной. Приведём наглядный пример разницы мощности светодиодных лент в таблице.

Таблица потребляемой мощности светодиодных лент разного типа.
