Работа с ручным инструментом не представляет особой сложности. Даже без всех инструкций можно взять ненужную плитку и потренироваться на ней. На практике лучше узнается, какое усилие нужно применять, от себя или на себя удобнее резать.

Общая инструкция по применению ручного плиткореза выглядит следующим образом:

1. Инструмент устанавливают на ровной поверхности. Можно использовать стол, чтобы не горбатить спину. Однако он не должен шататься, прогибаться при оказанном на него усилии.
2. На лицевой стороне плитки размечают линию реза. Заготовку укладывают на рабочую станину.




   Плитку выставляют по направляющей линейке, чтобы разметка для реза совпадала с режущим роликом плиткореза

3. Заготовку упирают в дальний упор инструмента. По направляющей линейке проводят точную корректировку.

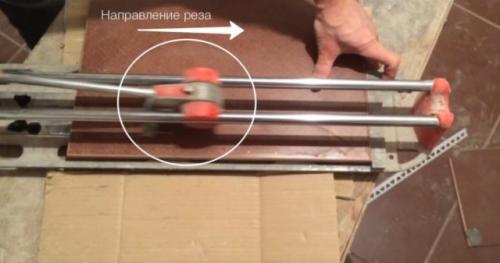

4. Чаще всего рез делают от себя. В этом случае рычаг с кареткой и режущим роликом по направляющим перемещают к себе. Если рез делать на себя, рукояткой механизм передвигают в обратном направлении – от себя. Это будет исходная точка. Режущий ролик должен касаться края плитки.
5. Нажав рукоятку, примерно с одинаковым усилием толкают каретку по направляющим. Процесс считается оконченным, когда ролик дойдет до другого края плитки.




   Большинство мастеров режут плитку от себя, но можно и в обратном направлении

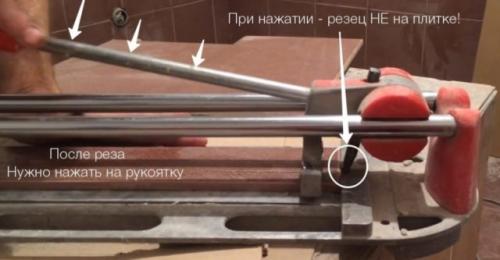

6. Когда рез будет сделан, рукояткой смещают каретку, чтобы резец оказался за границами плитки. Нажатием рычага пытаются переломить заготовку на две части.




Как резать плитку плиткорезом dexter. Модельный ряд

Ознакомимся с отдельными разновидностями таких плиткорезов более подробно.

Dexter Power, 750 Вт, 180 мм. Эта модель является электрической. Она предназначается для резки керамической плитки, а также для керамогранита, бетонных поверхностей и искусственного камня. Образец этого типа работает от электрической сети в 220 В. Во время работы такого аппарата используются диски, диаметр которых составляет 180 мм. Такой агрегат снабжается кожухом, который выполняет защитную функцию. Этот инструмент с водяным охлаждением предусматривает возможность резки материала под разными углами. В одном наборе с ним также идет и резервуар для жидкости, диск режущий, шестигранный ключ, винты, направляющие для разрезов по диагонали. Вес модели равен 12,1 кг.

• Dexter, 600 мм, толщина реза 14 мм. Такой плиткорез ручного типа может применяться для резки керамической плитки в процессе ее укладки на настенное покрытие или полы. При помощи инструмента можно сделать прямолинейный разрез до 600 миллиметров. Станина обладает специальными мягкими накладками, которые позволяют уменьшать риск повреждения материала. Она оборудована подвижными планками, которые отвечают за устойчивость плитки во время обработки. Продается модель в прочном чехле, который в дальнейшем можно использовать для ее транспортировки и хранения.

• Dexter 430 мм, толщина реза 12 мм. Этот инструмент обеспечивает максимальную точность и высокое качество резки керамической плитки. Он подойдет для выполнения большого объема работы. Максимальная длина плитки составляет 430 мм. Модель обладает особой амортизационной платформой, двойными рельсами цилиндрической формы из хромированной стальной основы. Масса образца составляет всего 1 килограмм, поэтому он является мобильным, с ним легко работать, в случае необходимости можно будет транспортировать прибор.

• Dexter 500 мм, толщина реза 12 мм. Этот инструмент позволяет с высокой точностью и небольшими затратами времени делать максимально точную и аккуратную обрезку керамических плиток с длиной до 500 миллиметров и с толщиной до 12 миллиметров. Его также можно использовать и для керамогранита. Этот плиткорез является ручным. Он отличается мобильностью и удобной эргономичной формой, поэтому с ним довольно удобно работать. Модель имеет амортизационную платформу, подшипники шариковые и прочные рельсы, сделанные из надежной хромированной стали. Вес образца также составляет всего 1 килограмм.

• Dexter, 730 мм, толщина реза 14 мм. Этот ручной плиткорез также используется для точной и аккуратной обработки керамической плитки и керамогранита. Он позволяет делать прямолинейный срез. Аппарат практически полностью изготавливается из обработанной высококачественной стали, также при производстве используется и карбид вольфрама, который отличается высокой стойкостью к появлению коррозии. Станина имеет по всей своей длине специальные накладки, которые предотвращают возможные повреждения плиточного материала во время резки. А также с двух ее сторон имеются подвижные планки, отвечающие за устойчивость конструкции во время ее работы. Плиткорез продается в удобном прочном чехле, который можно использовать для хранения и переноски. Модель создается со специальными монорельсами, подшипниками шарикового типа. Масса изделия составляет почти 9 килограммов.

• Dexter Power TC200IIIA, 800 Вт, 30 мм. Такой мощный электрический плиткорез используется для резки материалов под углом в 45 градусов. Он обладает специальным защитным кожухом, который делает работу этим инструментом абсолютно безопасной. Модель обладает особой технологией «мокрого» разрезания, которая позволяет максимально продлить срок службы алмазных дисков. На корпусе конструкции имеются вентиляционные отверстия, с помощью которых двигатель может получать охлаждение в процессе долгого функционирования. За одну минуту двигатель совершает 3000 оборотов. Экземпляр поставляется вместе с прочным режущим диском, емкостью для воды, ключом (шестигранный), опорными ножками. Масса изделия составляет 29.6 килограмма.

Как резать керамогранит плиткорезом. Резка керамогранита болгаркой

Многофункциональный инструмент показывает эффективность в том числе и для резки плитки. Исключение составляют случаи, когда отделка уже наклеена. До монтажа облицовки стоит работать некрупной болгаркой с возможностью корректировки скорости. Небольшая масса позволит точнее выполнять задачи. Чтобы болгарка справилась с разрезанием керамогранита, мастера рекомендуют брать диски с алмазным напылением.

Когда инструмент подобран, можно начинать выполнять все по инструкции:

1. Подготовительные работы. На ровную поверхность уложите подложку (пеноплекс, пенопласт или другие) для защиты основания.
2. Положите изделие на основу лицом вверх, отметьте на нем участок разреза. Чтобы получилось минимум сколов, наклейте малярный скотч, проведите рядом с ним линию реза.
3. На плитку у обозначенной черты уложите металлический уголок, зафиксируйте его держателями. Это поможет сделать максимально аккуратный рез. Это действие особенно важно при резке плотных полотен.
4. Болгаркой разрежьте полотно, ведя инструмент по направлению от себя. Ровный край получится, если отрезать участок, оставив намеченную черту на плитке. Она уберется при шлифовании, а кафель сохранит необходимые габариты.
5. Уберите малярный скотч, проведите шлифовку краев детали, чтобы сделать их ровнее и аккуратнее.

Если полотно относительно тонкое или ровный срез не так важен, допустимо сделать болгаркой не разрез, а лишь немного распилить. Затем фрагмент уверенным рывком отламывают.

Многофункциональный инструмент показывает эффективность в том числе и для резки плитки. Исключение составляют случаи, когда отделка уже наклеена.

До монтажа облицовки стоит работать некрупной болгаркой с возможностью корректировки скорости. Небольшая масса позволит точнее выполнять задачи.

Чтобы болгарка справилась с разрезанием керамогранита, мастера рекомендуют брать диски с алмазным напылением.

Инструкция по резке керамогранита болгаркой

1. Когда инструмент подобран, можно начинать выполнять все по инструкции:
2. Если полотно относительно тонкое или ровный срез не так важен, допустимо сделать болгаркой не разрез, а лишь немного распилить.
3. Затем фрагмент уверенным рывком отламывают.

Как резать плитку плиткорезом без сколов. Отрезаем пластину без сколов

Керамогранит относится к материалам повышенной прочности. В нем практически отсутствуют поры, он не впитывает воду и не крошится. Его очень сложно даже поцарапать. Поэтому у домашних мастеров возникает вопрос, как отрезать керамогранит без сколов и возможно ли это вообще. Надо признать, что теоретически это возможно, но на практике получается очень редко. Чаще на срезе остаются небольшие сколы, которые приходится шлифовать.

Чтобы их было как можно меньше, опытные мастера советуют выполнять такие рекомендации:

• Резать деталь со стороны верхней части. Большинство сколов на материале появляется там, где  резак выходит из пластины.
• Чем меньше толщина выбранного режущего диска для шлифмашины, тем ниже вероятность образования сколов.
• В начале линии разреза и в ее конце снижать скорость резака.
• Работая с механическим плиткорезом, давить на рычаг следует сильнее, чем при разрезании обычной плитки.
• Выполнять разрез чуть правее намеченной линии, чтобы она осталась на отрезанном фрагменте. Тогда можно будет убрать нежелательные сколы шлифовальной машиной.

Очень важно, чтобы инструмент был высокого качества и подходил для работы с выбранным материалом. Иначе получить красивый срез без сколов практически невозможно. Если все же они появились, что бывает чаще всего, следует отшлифовать дефекты. Можно воспользоваться наждачкой либо алмазной губкой.

Оптимальный вариант — шлифмашина со специальной насадкой. Это так называемая черепашка или гибкий алмазный круг. Их различают по диаметру частичек нанесенного на поверхность алмазного напыления. Черепашка может работать только с шлифмашиной, модель которой предусматривает возможность регулирования количества оборотов. Если оно выше трех тысяч в минуту, насадка может вылететь с оси.

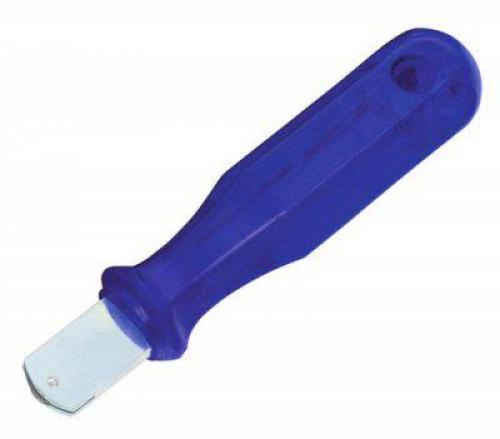

Как отрезать керамогранит стеклорезом

Это самый простой в использовании инструмент. Он же дает и минимальный эффект. С помощью стеклореза отрезать керамогранит можно, но при условии, что его толщина невелика. Так чаще всего режут. С напольной плиткой стеклорез не справится.

Существует две разновидности инструмента: с роликом из твердых сплавов металлов и с алмазным резцом. Последний вариант режет лучше, но быстрее выходит из строя. Стоимость его выше, чем у роликового аналога.

С помощью стеклореза можно выполнить прямой или фигурный разрез. В последнем случае понадобятся еще и специальные кусачки. Чтобы отрезать плитку по прямой линии действуем следующим образом:

1. Укладываем облицовку на ровное основание. Определяем, где будет проходить линия отреза.
2. Берем линейку, укладываем ее по будущей линии отреза и прижимаем пальцами.
3. Аккуратно, но с сильным нажимом проводим инструментом линию по линейке. Стараемся процарапать достаточно глубокую бороздку за один раз. Иначе сколов не избежать.
4. Кладем деталь на край стола или верстака и с силой давим на ее край. Так, чтобы облицовка раскололась по намеченной линии.
5. Край при необходимости шлифуем.

Если требуется выполнить криволинейный отрез, стеклорезом проводится линия. Затем нужно взять кусачки и с их помощью удалить участки плитки. Чем ближе к линии отреза, тем более мелкие фрагменты следует откалывать. Край при такой обработке получится острый и не совсем ровный, поэтому его обязательно нужно отшлифовать.

Источник: https://remont.ru-best.com/remont-doma/kak-deshyovym-ruchnym-plitkorezom-rezat-lyuboy-pravila-ispolzovaniya

Как пользоваться плиткорезом ручным. Ручной плиткорез

Во время разрезания плитки многие пользуются ручным плиткорезом, так как это – один из удобнейших вариантов. Он качественный и недорогой одновременно.

Ручной плиткорез состоит из следующих составляющих:

• опора (она же является основой);
• направляющая часть конструкции;
• режущий элемент, состоящий из ролика и диска для резки;
• рукоятка.

Оптимальность варианта заключается в следующем:

• из-за простоты конструкции он легок в использовании;
• рукоятка, которая передвигает каретку с режущим диском выступает в роли рычага;
• благодаря законам физики уменьшается усилие на разрез;
• позволяет сделать точный разрез.

Но этот инструмент также имеет свои минусы:

• таким плиткорезом невозможно сделать разрез на расстоянии менее 5 мм от края кафеля;
• если вам нужны маленькие куски, около 5-7 мм, придется быть очень аккуратным. Не исключена вероятность того, что плитка сломается.

Техника безопасности

Во время использования плиткореза важно изучить правила безопасности, присущие любому подобному инструменту:

• перед началом работы следует изучить предмет, посмотреть, нет ли поломок или прочих повреждений;
• каретка должна идти беспрепятственно, гладко и без подталкиваний;
• трубчатообразные направляющие не должны содержать кусочки кафеля, следы раствора и прочий мусор. После очистки их следует смазать машинным маслом;

• сам диск для нарезки плиток должен легко крутиться вокруг своей оси и не содержать заусенцев;
• во избежание травм желательно использовать специальные очки и защитные перчатки.

Основы резьбы

Перед тем как начать резать плитку, нужно заново проверить вычисления, и нарисовать полосу на кафеле. Разрез делают по этой полосе. Линию лучше нарисовать маркером, так она не будет стираться, а вы будете точно следить за направлением движения.

Плитку закрепляем, чётко зафиксировав ее на инструменте. Существуют конструкции, которые имеют прихваты со специальными прослойками, сделанными из резины. В остальных случаях вам придётся отрезать часть плитки (по диагонали). Вторую половину нужно придерживать рукой. Однако в этом нет ничего сложного. Во время надреза нужно соизмерять давление, оказываемое вашей рукой на рукоятку.

Если приложить слишком много силы, то декоративный слой может легко испортиться, а если очень мало, то вам не удастся сделать надлом плитки. Проходить инструментом по плитке два раза нельзя.

В целях тренировки можно использовать ранее сломанный материал. Зафиксировав его, нужно вести кареткой на себя. Так можно легко определиться с силой требуемого давления. Разрез должен быть сделан в одно движение, иначе можете повредить декоративную часть плитки.

После выполнения надреза плитку следует положить на гладкую поверхность, линия разреза должна совпадать с краем поверхности. Одной рукой придерживая плитку с одной стороны разреза, с другой – давим.

Если всё сделано правильно, то плитка должно поломаться ровно по линии. Выше было рассказано, как правильно работать ручным плиткорезом, ниже – разберем его электрическую версию.

Как пользоваться электрическим плиткорезом. Устройство и принцип работы плиткорезов

На рынке строительных инструментов представлено множество моделей плиткорезов. Все их разнообразие по типу энергии, за счет которой выполняется работа, делится на два основных вида:

• механический;
• электрический.

С помощью механической разновидности осуществляют прямой либо фигурный (криволинейный) рез плитки, создают в ней отверстия. При этом толщина обрабатываемого материала ограничена 16 мм. Электроплиткорезы отличаются высокой производительностью: они способны резать плиточный материал толщиной более 16 мм.

Принцип разрезания плитки механическими и электрическими инструментами разный. Но модели оборудования обоих видов используются как в быту, так и при профессиональной деятельности в соответствии со своим функционалом.

Конструкция механических инструментов

Механический инструмент делится на ручные и стационарные (настольные) модели. Ручные плиткорезы бывают двух разновидностей:

• в виде кусачек, конструкция которых представлена на фото ниже;

• в виде роликового резака, имеющего изображенное на фотографии далее устройство.

Устройство ручных моделей очень простое, но с их помощью можно работать только с тонким плиточным материалом.

Стационарные изделия представлены большим количеством различных модификаций. Но во всех случаях устройство плиткореза настольного типа имеет следующие конструктивные элементы:

• каретку с режущим роликом и ручкой, передвигающуюся по направляющим;
• основание (еще его называют платформой, столом или станиной);
• рычаг, с помощью которого переламывают надрезанный кафель;
• фиксирующие плитку лапки.

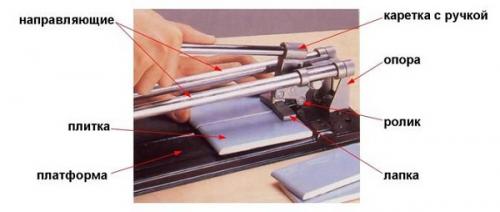

Направляющие закреплены на стойках. Детально все рассмотренные детали показаны на нижеследующей фотографии.

У некоторых моделей имеются измерительные линейки , что позволяет без предварительной разметки выполнять резку. Если у механизма есть дополнительные приспособления, такие как балерины , то можно с их помощью вырезать отверстия разного диаметра.

Ручными резаками и стационарными моделями работа выполняется по следующему принципу:

• роликом делают надрез в распиливаемом материале;
• по линии разреза разламывают плитку.

С помощью плиткореза-кусачек от кафеля откусывают небольшие кусочки. Этим инструментом работать можно только по краям.

Устройство электроплиткорезов

Электроплиткорезы по своей конструкции напоминают циркулярную пилу. Они делятся на две разновидности:

• ручные модели;
• станочное (стационарное) электрооборудование.

Основными узлами любой модели являются:

• электродвигатель;
• головка, с закрепляемым на ней алмазным диском;
• рукоятка;
• кнопка включения.

Электрический двигатель у сетевого электрооборудования бывает однофазным (работает от напряжения 220 V) или трехфазным (рассчитан на 380 V).

Встречается оборудование, оснащенное вместо дисков алмазными ленточными пилами.

Ручные модели имеют опорную подошву. У некоторых изделий на ней расположены специальные ролики, чтобы было удобно перемещать электроинструмент по поверхности материала.

Часть электроплиткорезов оснащена упорами, линейками, угломерами, а также бачками под воду для охлаждения места распила. Эти конструктивные элементы хорошо видны на фото ниже.

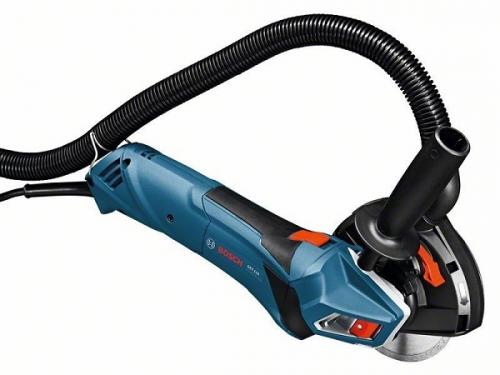

Для пылеудаления некоторые модификации снабжают пылесборником. Существуют варианты устройств с возможностью подключения пылесоса , например, как на фотографии далее.

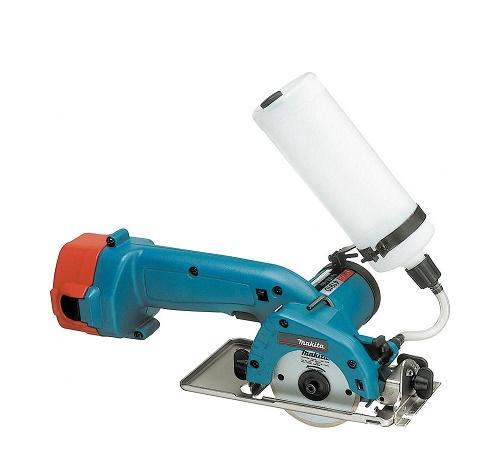

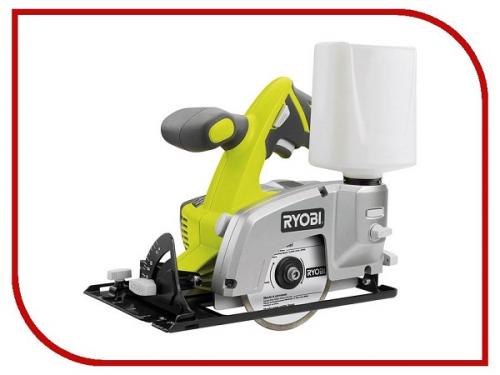

Ручные электроплиткорезы могут работать на аккумуляторах . Такие модели поставляют на рынок фирмы RYOBI (например, LTS180 M) и Makita (4191 DWD, CC 300 DWE).

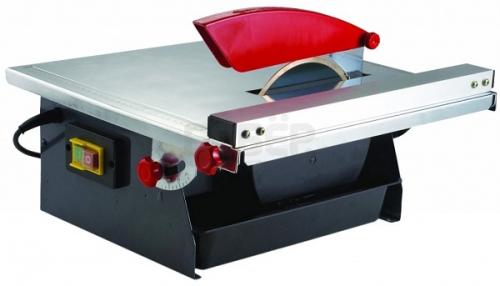

Станочное электрооборудование , в зависимости от того, где установлен электродвигатель с пильной головкой, бывает следующих модификаций:

• с нижним размещением этих узлов;

• консольное (перемещается стол с заготовкой, а диск неподвижен) и мостовое (двигается режущая головка относительно материала) с верхним расположением электромотора.

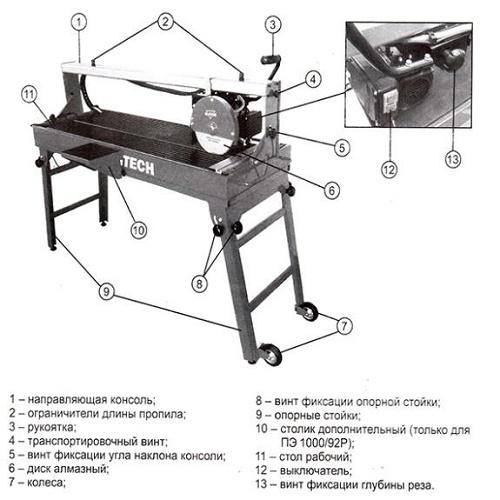

Детальная конструкция мостового электроплиткореза на примере Elitech ПЭ 1000/92Р представлена на нижеследующей фотографии.

Электрический плиткорез работает по тому же принципу, что и циркулярная пила . При нажатии кнопки включения начинает работать электродвигатель, приводя во вращение алмазный диск. Он полностью распиливает положенную на стол плитку под углами разной величины, а не только под 90 градусов.

Охлаждение заключается в подаче воды к зоне распила. Одновременно жидкость препятствует образованию пыли, очищает диск от частиц кафеля.
