Сенсорный включатель — очень простая схема, которая состоит всего их двух транзисторов и нескольких радиоэлементов.

Сенсор — sensor —  с англ. яз. — чувствительный или воспринимающий элемент. Данная схема позволяет подавать напряжение в нагрузку, прикоснувшись пальчиком к сенсору. В данном случае сенсором у нас будет проводок, идущий от базы транзистора . Итак, рассмотрим схемку:

Рабочее напряжение схемы 4-5 Вольт. Можно чуток и больше.

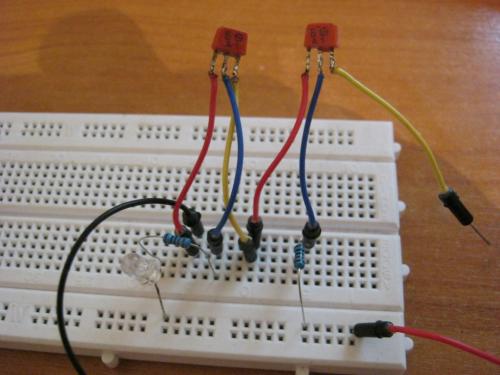

Схема  ну очень простая. На  мм макетной плате она будет выглядеть примерно вот так:

Желтый проводок от базы транзистора КТ315 , который находится в воздухе, у нас будет сенсором.

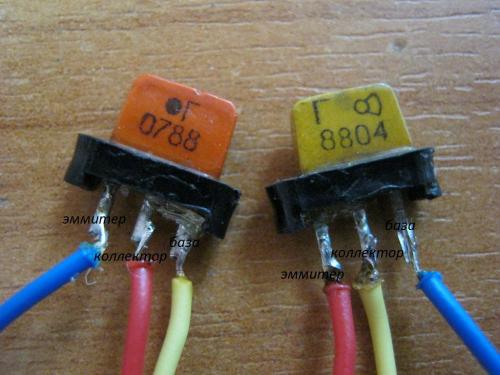

Кто не помнит, где эмиттер, коллектор  и база, ниже на фото показана цоколевка (расположение выводов) транзистора КТ361 (слева) и транзистора КТ315 (справа) . КТ361 и КТ315 различаются расположением буквы. У КТ361 эта буква находится посередине, а у КТ315 слева. Какая там буква — без разницы. В данном случае буква «Г» значит используются транзисторы КТ361Г и КТ315Г

В моем же случае я использовал транзисторы КТ315Б (ну что под руку попалось).

Вот

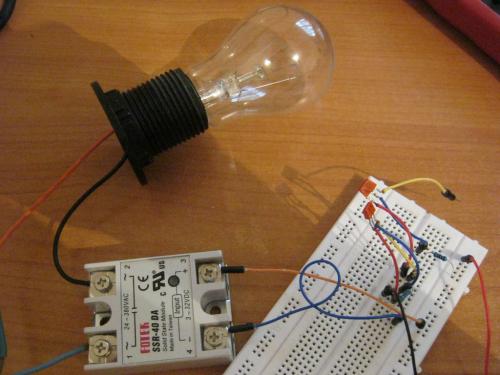

А что если с помощью такого сенсорного выключателя управлять мощной нагрузкой? Например, лампой накаливания на 220 Вольт? Просто вместо светодиода мы можем поставить ТТР.

В этой схеме я использовал Твердотельное реле (ТТР), хотя можно использовать и электромеханическое реле . При использовании электромеханического реле, не забываем параллельно катушке реле поставить защитный диод

Моя измененная схема на ТТР выглядит вот так:

Немного сменю тему, у нас вышла крутая статья про LED — я Вас прошу её оценить.

В интернете эта схема идет на трех транзисторах. Я ее немного упростил. Принцип работы схемы очень простой. При прикосновении пальчиком  вывода базы транзистора VT2, на базу поступает синусоидальный сигнал с нашего тела. А откуда он берется? Наводки от сети 220 Вольт. Так вот, этих наводок вполне хватает, чтобы транзистор VT2 открылся, потом сигнал с VT2 поступает на базу VT1 и там усиливается еще больше. Мощности этого сигнала хватает, чтобы зажечь светодиод или подать управляющий сигнал на реле. Все гениально и просто!
