Стабилизатор от сети от генератора. Какая последовательность подключения стабилизатора и генератора правильная?
Следует понимать, что генератор и стабилизатор, как и любые электроприборы, являются изделиями повышенной опасности, неверный монтаж которых может привести к повреждению оборудования, серьёзным травмам или смертельному исходу. Поэтому настоятельно рекомендуем доверять монтаж устройств только сертифицированному специалисту!
Отличие схем работы генератора совместно со стабилизатором напряжения определяется последовательностью подключения этих устройств. Рассмотрим их подробнее.
Стабилизатор перед генератором
Для устранения ложных запусков генератора при возникновении малейших колебаний напряжения в сети стабилизатор напряжения подключается перед генератором в последовательности:
- Питающая сеть.
- Стабилизатор напряжения.
- Генератор.
- Нагрузка.
Сглаживая скачки напряжения в основной питающей сети и незначительные по времени перебои в питании, стабилизатор гарантированно исключит возможность ложных срабатываний системы АВР и запусков генератора.
Стабилизатор после генератора
Имея дело с некачественным напряжением на выходе генератора, подключение стабилизатора должно быть выполнено после него в следующей последовательности:
- Питающая сеть.
- Генератор.
- Стабилизатор напряжения.
- Нагрузка.
Такой способ подключения будет востребованным при использовании многих бюджетных бензиновых и дизельных генераторов с низким качеством вырабатываемого напряжения, не имеющих систем автоматической стабилизации напряжения.
Обратите внимание!
Не все типы стабилизаторов смогут корректно функционировать при подключении после генератора!
Стабилизатор от 90 вольт. Защита электроприборов
Холодильники, морозильники и кондиционеры требуют защиты в первую очередь – пониженное напряжение в сети может стать причиной поломки компрессора и дорогостоящего ремонта.
Но еще одна особенность этой техники в том, что многие модели могут выйти из строя при быстром выключении-включении. Дело в том, что при выключении компрессора давление в системе выравнивается в течение некоторого времени (1-3 минуты). Если запустить компрессор раньше, его двигатель будет работать с повышенной нагрузкой (или вообще не сможет запуститься), что может привести к поломке. Современные холодильники и кондиционеры большей частью имеют встроенное реле задержки, но если у вас есть сомнения, или в руководстве указано, что перед повторным пуском следует выждать некоторое время, то стабилизатор обязательно должен иметь функцию задержки запуска минимум на 1 минуту.
Насосы, как погружные, так и поверхностные также требуют защиты от пониженного/повышенного напряжения и им тоже нужна задержка запуска. При пуске двигатель насоса в течение 1-2 секунд потребляет ток, в несколько раз превышающий номинальный. При этом обмотка двигателя нагревается. При обычном пуске излишки тепла снимаются прокачиваемой водой, но если напряжение в сети пропадает и появляется, то пусковые токи длятся дольше, а двигатель не успевает раскрутиться и прокачать воду. Контактирующая с насосом вода перегревается вплоть до закипания, что приводит к поломке насоса и перегоранию обмоток двигателя. Поэтому стабилизатор, защищающий насосы, должен также иметь задержку запуска в 5-10 секунд.
СВЧ-печь не выйдет из строя при падении напряжения, но эффективность её при этом снизится многократно. Если отвезенная на дачу «микроволновка» перестала греть, не спешите везти её в ремонт – возможно, дело в низком напряжении сети. Стабилизатор легко устранит эту проблему.
Электроника (компьютеры, современные телевизоры, аудиотехника), оснащенная импульсными блоками питания, пониженного напряжения не боится. Обычно это указывается в руководстве или прямо на блоке питания: «INPUT: 100-240 V». Так что, если ваша проблема состоит в пониженном напряжении, стабилизатор такой технике не нужен. Другое дело, если оно повышенное – при длительном воздействии напряжения от 240 В и выше, нагрузка (как тепловая, так и электрическая) на электронику БП сильно возрастает, что довольно быстро приводит к выходу его из строя.
Энергосберегающие лампы (как люминесцентные, так и светодиодные) к пониженному напряжению довольно лояльны, а вот повышенного не любят. Если всплески напряжения в вашей сети не редкость, то их лучше защитить стабилизатором. Тем более что потребляют они немного, и одного недорогого стабилизатора мощностью в 300-500 ВА хватит на освещение частного дома.
Нагревательным приборам, лампам накаливания, электрочайникам, утюгам и прочей подобной технике падения напряжения вообще не опасны – у них просто снизится эффективность. Повышенное напряжение может ускорить их износ, но в целом, напряжение, на 10-20% превышающее номинал, для большинства подобных приборов неопасно. Эти приборы можно включать в «проблемную» сеть без стабилизатора. Правда, это не относится ко многим современным моделям, оснащенным сложными электронными устройствами управления.
Определившись с тем, какие приборы следует защитить, следует определиться с характеристиками стабилизатора.
Самый лучший генератор для дома. ТОП-4 лучших генераторов для дома по цене/качеству на 2020-2021 год
Если генератор планируют использовать в качестве запасного источника электроэнергии, лучше отдать предпочтение моделям, в которых демократичная стоимость удачно сочетается с приемлемым качеством.
Denzel GE6900
Этот бензиновый генератор оснащен ручным запуском и подходит для автономного электроснабжения при полномотсутствии стандартного электроснабжения или при экстренном отключении электричества. Для удобства эксплуатации прибор оснащен вольтметром и индикатором уровня топлива.
Дополнительно в генераторе предусмотрена защита от низкого уровня масла, короткого замыкания и перегрузки. Рама корпуса изготовлена таким образом, чтобы на нее можно было дополнительно установить ручку и колеса для удобной транспортировки.
Объем бензобака составляет 25 литров. Этого количества топлива достаточно для 10 часов автономной работы, а в корпусе есть три розетки для подключения необходимых бытовых приборов.
Технические характеристики:
- масса 77 кг;
- автономная работа 10 часов;
- расход топлива 2,5 л/час.
Плюсы
- быстро и легко заводится;
- приемлемый уровень шума позволяет устанавливать генератор рядом с жилыми помещениями;
- экономный расход топлива;
- достаточное количество розеток в корпусе;
- стабильно держит напряжение.
Минусы
- некоторым пользователям генератор кажется слишком тяжелым;
- может понадобиться дополнительное заземление.
Huter DY4000L
Сравнительно недорогой, но функциональный однофазный бензогенератор с ручным запуском отлично подойдетдля бытовых целей.
Мощность двигателя составляет 7 лошадиных сил, а объема бака на 15 литров достаточно для 6-8 часов автономной работы. Еще одна особенность устройства — в уменьшенном уровне шума. Он составляет всего 68 дБ, а качественная звукоизоляция корпуса позволяет устанавливать генератор рядом с жилыми помещениями.
Для безопасной эксплуатации в устройстве предусмотрена защита от перегрузок, а вольтметр позволяет контролировать работу прибора. Единственным недостатком устройства считается только одна розетка для подключения бытовых приборов.
Технические характеристики:
- масса 45 кг;
- объем топливного бака 15 л;
- активная мощность 3 кВт.
Hyundai HHY 3020FE
Стоимость этого бензогенератора средняя, но практический опыт использования показал, что прибор по-настоящему надежныйи функциональный. В нем предусмотрен ручной и электрический запуск, поэтому с использованием оборудования справится даже новичок.
Мощность двигателя составляет 7 лошадиных сил, а объем топливного бака в 15 литров обеспечивает длительную автономную работу.
На корпусе генератора есть металлическая рамка, на которую можно дополнительно устанавливать рукоятку и колесики для транспортировки. Для безопасной эксплуатации предусмотрен вольтметр, защита от перегрузок и счетчик моточасов, который позволяет контролировать продолжительность эксплуатации устройства.
Технические характеристики:
- масса 49 кг;
- уровень шума 69 дБ;
- объем топливного бака 15 л.
Плюсы
- экономный расход топлива;
- очень качественная сборка корпуса;
- вместительный бензобак обеспечивает длительную работу;
- адекватная стоимость;
- компактные габариты и небольшой вес облегчают транспортировку.
Fubag BS 2200
Недорогой бензиновый генератор с ручным запуском реализуют по демократичной стоимости, но его техническиехарактеристики позволяют использовать его в быту и даже на строительных площадках.
Топливный бак на 15 литров вмещает достаточное количество бензина для 10-13 часов непрерывной работы. Чтобы владелец не ощущал дискомфорта во время работы оборудования, производитель снабдил устройство глушителем и качественной звукоизоляцией корпуса.
Дополнительно прибор оснащен защитой и от перегрузок и вольтметром, который помогает контролировать работу прибора. В корпусе есть две розетки для подключения бытового оборудования.
Какой выбрать стабилизатор напряжения для частного дома. А у меня стабильное напряжение?
Причины нестабильного напряжения бывают разные. Они могут проявляться по отдельности или, что хуже всего, совместно. Они могут быть видны невооружённым глазом, а могут быть незаметными. Вот самые распространённые:
Для квартир:
- Суточные скачки — утром и вечером, когда большинство людей дома;
- Сезонные — зимой, когда появляется необходимость включить электрообогреватели.
- Непредвиденные — в любой момент. Например, сосед затеял ремонт или ЖЭК проводит работы во дворе с использованием сварочного аппарата.
Для дач и частных домов:
- Сезонные скачки — летом (в период отпусков).
- Непредвиденные — в любой момент. Например, попадание в ЛЭП молнии, обрыв проводов, включение/отключение соседями мощных электроинструментов (сварочные аппараты, насосы).
Иногда страдает состояние сетей. Например, редко обслуживаются распределительные щиты: здесь большую опасность представляют ослабшие контакты. Если «фаза» или «ноль» прогорят, на исправных фазах понизится или повысится напряжение.
Итак, стабилизатор нужен:
- при наличии газового котла или другой чувствительной техники
- при повышенном, пониженном или скачущем напряжении
- при подключении мощных приборов
Даже если визуально напряжение в доме нормальное, стабилизатор будет хорошим защитником вашей дорогостоящей техники. Никто не застрахован от внезапных скачков напряжения: если к сети внезапно подключится мощный потребитель, техника может сломаться.
Стабилизаторы напряжения ставят у конкретного прибора или распределительного щитка в доме: в первом случае защищают дорогостоящую технику, во втором — сеть целиком. Следуйте нашей пошаговой инструкции, чтобы выбрать подходящий для вас прибор.
| Шаг 1. Определите активную мощность* стабилизатора | ||
|---|---|---|
| Активная мощность | до 5 кВт | Идеально для: установки в квартире с подключением к отдельному прибору — компьютеру, стиральной машине, газовому котлу;установки на даче с небольшим набором приборов: холодильником, телевизором и микроволновой печью. |
| 5-8 кВт | Идеально для: установки в квартире или доме со стандартным набором электроприборов: холодильник, стиральная машина, микроволновая печь, ПК, телевизор. | |
| 8-10 кВт | Идеально для: установки в домах с частым использованием электроинструментов — насосов, дрелей и сварочных аппаратов. | |
| Шаг 2. Выберите принцип работы стабилизатора | ||
| Тип стабилизаторов по принципу работы | Релейный |
Идеально для: установки в отдельном помещении и при отсутствии чувствительных к качеству напряжения ламп |
| Электромеханический |
Идеально для: газовых котлов и чувствительного оборудования при низких скачках сети (от 180 до 260 В) | |
| Инверторный |
Идеально для: защиты сети с подключенной дорогостоящей техникой и при скачках напряжения от 90 до 380 В | |
| Шаг 3. Выберите ширину диапазона входного напряжения | ||
| Диапазон входного напряжения, В | От 180 до 260 (узкий) | Идеально для: квартир, т.к. в многоквартирных домах не бывает сильных скачков напряжения |
| От 140 до 260 (стандартный) | Идеально для: защиты сетей на даче или в частном доме, когда старая электросеть не рассчитана на растущее число потребителей | |
| От 110 до 300 (широкий) | Идеально для: защиты сетей от резких и внезапных скачков напряжения при подключении в сеть мощных приборов — циркулярных пил, станков, сварочных аппаратов и т.д. | |
| Шаг 4. Выберите дополнительные функции | ||
| Принудительная |
Идеально для: домов при высокой потребляемой мощности или возможности разместить прибор вне жилых помещений | |
| Размещение | Настенный | Идеально для: квартир, а также дач и домов с маленькой площадью, где важен каждый метр пространства |
| Напольный | Идеально для: домов с большой площадью с установкой в отдельном помещении | |
| Через клеммы | Идеально для: защиты всех приборов в доме | |
| Наличие режима байпаса** | Есть | Идеально при: подключении мощного прибора, мощность которого больше мощности стабилизатора. Например, при подключении сварочного аппарата. |
Как защитить технику от скачков напряжения. Как правильно защитить бытовую технику
Не стоит недооценивать важность защиты от скачков напряжения. Регулярные перепады в сети приводят в неисправное состояние электронику точного оборудования, выводят из строя реле и двигатели холодильников, морозильных камер
Часто даже способствуют сгоранию техники. Чтобы этого не случалось, нужно оборудовать дом надежными защитными приборами.
Реле контроля напряжения
Реле контроля напряжения трехфазное ZUBR 3F, 5А
Такая защита от повышенного напряжения позволяет мгновенно отключать все приборы от сети. Устройство контролирует параметры Вольт и при их резком повышении блокирует подачу питания к бытовой технике. После того как сеть стабилизирует свою работу, аппарат снова включается в работу и запускает технику.
Различают точечные реле (вилки и переходники), а также устройства по типу автомата для установки на DIN-рейку к распределительному щитку. В первом случае аппараты контролируют и защищают отдельные бытовые приборы. Так сказать, являются индивидуальными. Второй вариант — это надежный автомат защиты от перепадов напряжения в сети для всего дома.

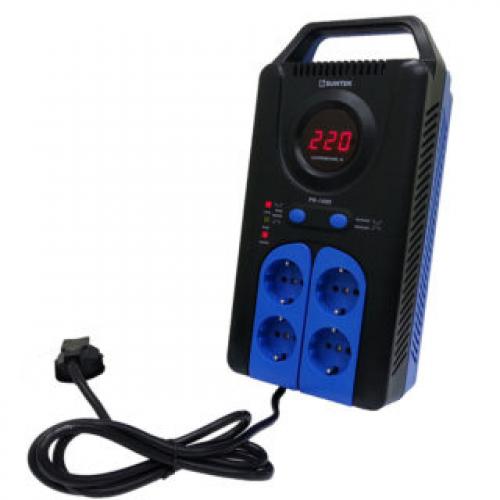

Стабилизатор напряжения
Релейный стабилизатор напряжения
Такая защита по напряжению предполагает изменение параметров по Вольтам до тех пор, пока они не будут приведены к нормальному состоянию. К примеру, стиральная машина или телевизор, подключенные через стабилизатор, работают всегда на одном напряжении. Если аппарат улавливает резкий скачок, то пропускает к бытовой технике лишь нормальный показатель 220-230 В.
Главные технические параметры стабилизаторов — время реакции на скачок, точность стабилизации, диапазоны входного напряжения и уровень издаваемого шума.
Все устройства такого типа делят на несколько видов:
- Релейные. Самые дешевые виды стабилизаторов. Имеют низкий уровень мощности. Если и используются до сих пор, то на отдельные бытовые устройства.
- Электромеханические (их еще называют сервоприводными). Рабочие характеристики подобных аппаратов мало отличаются от стабилизаторов релейных. Единственная разница между первыми и вторыми – чуть более высокая цена.
- Электронные. Подобные устройства собирают на базе симистора или тиристора. Такие стабилизаторы отличаются хорошей мощностью, долговечностью, точностью реакции на скачки напряжения. При максимально быстром своем действии электронные устройства обеспечивают надёжную защиту от перепадов напряжения.
- Электронные двойного преобразования. Подобные стабилизаторы — самые дорогие из всех. При этом они хорошо защищают как отдельные бытовые приборы, так и всю электросеть в доме. Выделяют одно- и трехфазные устройства. Первые применяют в быту. Вторые — на крупных промышленных, коммерческих объектах. Стабилизаторы двойного преобразования способны сглаживать резкие перепады в диапазонах от 90 до 380 Вольт с отменной точностью.
Автоматический запуск генератора при отключении электричества. Как автоматизировать процесс включения и отключения электрогенератора
Что такое и для чего необходим электрогенератор рассказывать нет необходимости, все и так прекрасно знают и об этом написано достаточно много, в том числе и на этом сайте. Но для тех кто «не в теме», объясним в двух словах: ГУ (генераторная установка) — это резервный источник электроэнергии , который включается (или включают) в момент пропадания основного электричества и подключают к нему (генератору) необходимую нагрузку — дом, офис, предприятие.
Запуск, остановка и подключение нагрузки можно осуществить двумя способами — в автоматическом и ручном режимах.
В ручном режиме, при пропадании основного (городского) электричества, переключение нагрузки на электрогенератор осуществляют посредством перекидного рубильника (в идеале) или совершают множественные действия с выключением-включением вводного автомата, что достаточно неудобно … А если учесть еще и все манипуляции с генератором, завести → прогреть → подключить нагрузку → выключить, так это вообще высший пилотаж, особенно для женщин ;) …
Но зачем все эти лишние движения, когда все уже давно придумано? Есть специальные устройства, называется АВР — Автоматическое Включение Резервного питания . Данное устройство контролирует наличие напряжения в сети, заводит - глушит генератор, осуществляет все необходимые манипуляции с переключение нагрузок. И все это без вашего участие, в полном автомате…
В этой небольшой статье мы попробуем рассказать о том, как самостоятельно осуществить автоматизацию всего процесса включения-отключения электрогенератора и как самому подключить АВР к генератору .
Для нормальной и корректной работы связки «генератор-АВР», вы должны понимать алгоритм работы как генератора так и АВРа, а именно все временные параметры генератора и АВРа, что как и когда должно включаться.

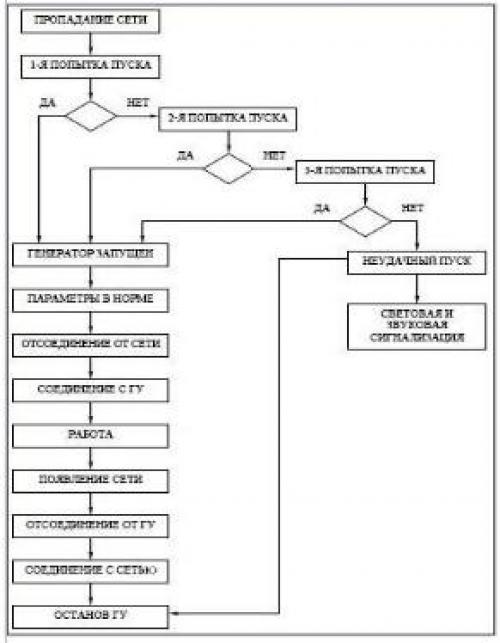

Алгоритм работы большинства АВРов примерно одинаков и построен по одному принципу. Отличаются АВР в основном по функционалу, который они способны выполнить.
Примерный алгоритм работы АВРа.
1) Контроль напряжения основной сети;
2) В случае пропадания напряжения в городской происходит запуск резервного генератора.
Запуск генератора происходит по следующему принципу:
а) Включается реле зажигания;
б) Включается привод управления воздушной заслонки генератора;
в) Включается реле стартера;
г) При удачном запуске происходит прогрев генератора с последующим подключением нагрузки на генератор.
3) При появлении напряжения в основной сети происходит переключение нагрузки с генератора на городскую сеть с последующей остановкой генераторной установки.
Вот теперь вы примерно знаете, как работает АВР .

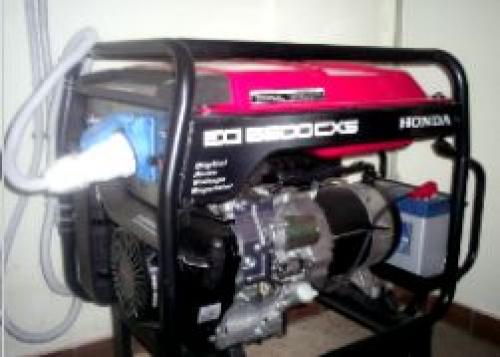

Большинство генераторов устроены примерно одинаково, поэтому останавливаться на какой-то определенной модели мы не станем.
Далее, для того чтобы соединить автоматику с генератор и осуществить весь процесс включения — отключения генератора в автоматическом режиме, нам нужно слегка модернизировать этот самый генератор. Для этого нам необходимо продублировать замок зажигания.
Ключ замка зажигания генератора имеет три рабочих положения: «Выкл», «Вкл», «Старт».
Разбираем замок зажигания, прозваниваем и маркируем необходимые нам контактные группы (провода).
Положение «Выкл». В этом положении ключа генератор не работает. Если мы прозвоним цепь замка зажигания в этом положении, то найдем 1-2 группы НЗ контактов.
Положение «Вкл». В этом положении ключа все контакты НО.
Положение «Старт». В этом положении ключа 1-2 группы НЗ.
Отметив необходимые нам провода, дублируем контактные группы замка зажигания «Старт» и «Выкл» и подсоединяем их к соответствующим разъемам АВРа.
ВНИМАНИЕ!!! При коммутации цепи генератора «СТАРТ», будьте предельно внимательны. В большинстве АВРов коммутационные реле маломощны и не рассчитаны на большие токи. Ток, на который рассчитаны контактные группы, не превышает 5-10 А (12 В). Поэтому, для управления стартером, необходимо использовать промежуточное автомобильное реле.
Еще одна проблема, с которой вы можете столкнуться в процессе работы, это команда «СТОП» генератора. Дело в том, что в большинстве генераторов для остановки генератора используются две группы контактов замка зажигания. Во многих же моделях АВРов для этой цели предусмотрена одна контактная группа.
Наиболее подходящим выходом из сложившейся ситуации — дублирование датчика давления масла. Для этого параллельно датчику масла подсоединяем НО или НЗ, в зависимости от модели генератора, группы контактов АВРа, отвечающие за команду «стоп» генератора.
Еще одним немаловажным моментом в процессе монтажа системы является подключение механизма управления воздушной заслонкой.

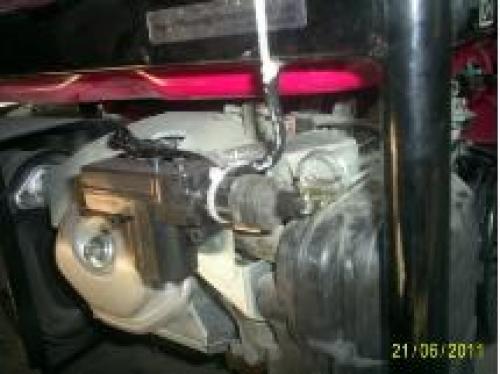

Для этого, чаще всего, используют втягивающее устройство (соленоид, активатор), используемых в автомобилях для управления центральным замком. Подключают его к АВР или же, внимание, параллельно стартеру.
Внимание. Статья носит чисто ознакомительный характер. Браться за самостоятельное переоборудование генератора мы не рекомендуем. Доверяйте профессионалам, и будет Вам счастье.
