Собрать потолок Армстронг просто: понадобится дрель, подходящий крепеж (дюбеля или саморезы, в зависимости от материала перекрытия), неплохо иметь лазерный уровень, но можно обойтись водяным и пузырьковым. Для нарезки профилей можно использовать ножницы по металлу, а можно — болгарку с режущим диском или ножовку с полотном по металлу.

Технология монтажа подвесного потолка Армстронг по шагам выглядит так:

1. Отмечаем на стенах уровень, на котором будет находится навесной потолок. Проще это сделать с нивелиром, сложнее — с пузырьковым уровнем.
2. По намеченной линии крепим пристенный профиль. Есть профили с разной шириной полочек, при монтаже не перепутайте — полка должна иметь такой же размер, как и у профилей. Фиксируют к стенам подходящим крепежом каждые 50 см.
3. Прикрепив пристенные профиля замеряем необходимую длину несущего профиля и отрезаем нужное количество кусков. При этом обратите внимание, что далеко не всегда размеры помещения получаются кратными 60 см. В большинстве случаев приходится крайние плиты подрезать. В этом нет ничего страшного, но надо правильно разработать план размещения плит на потолке — «подрез» надо разогнать по обеим сторонам. Но сделать это надо так, чтобы по краям не оказались узкие полоски (смотрите на рисунке).
4. На потолке отмечаем линии крепления направляющих профилей. Они устанавливаются через 120 см, то есть несущих профилей будет меньше, чем ячеек. По этим линиям через каждые 50 см устанавливаем подвесы.
5. На установленные подвесы навешиваем нарезанные на отрезки нужной длины несущие профили. В профилях есть перфорация. В одно из отверстий заводим крючок и поджимаем его — чтобы крепче держалось. Края несущих профилей заводим в уже установленный пристенный.


6. Берем поперечные профиля длиной 120 см, устанавливаем их вставляя выступы на краях в вырезы на несущем профиле. В результате получится сетка из прямоугольных ячеек 120*60 см.
7. Берем короткие поперечные профиля по 60 см и вставляем так, чтобы получилась сетка с ячейкой 60*60 см. Крепление такое же — выступ заводится в вырез.
8. Выставляем все подвесы так, чтобы потолок был в одной плоскости. Тут может снова-таки помочь нивелир (лазерный уровень), но можно обойтись обычным строительным.
9. В полученную систему вкладываем плиты. Их разворачиваем боком, аккуратно заводим, затем опускаем на место. Работать надо чистыми руками — плиты пачкаются. Если это необходимо, режутся они обычным канцелярским ножом (кладете на ровную чистую поверхность, прикладываете по линии реза линейку или правило, проводите вдоль канцелярским ножом, хорошо на него надавливая).

Армстронг потолок. Подвесной потолок

Подвесной потолок  — конструктивные элементы, которые ограничивают помещение сверху и крепятся к перекрытию или покрытию на подвесках.

Подвесные потолки применяются для:

Подвесные потолки крепятся на жёсткий деревянный или металлический каркас, который в свою очередь прикрепляется к существующему потолку, обычно с применением подвесов. Если подвесы не используются, а каркас крепится напрямую к существующему потолку, то потолок иногда называют подшивным .

По конструкции каркаса и материалу покрытия выделяются следующие типы потолков:

. Гипсокартон боится воды, поэтому потолки с использованием этого материала нельзя устанавливать в ванных комнатах.

Потолок Армстронг расчет. Калькулятор расчёта потолка Армстронг

Если вы читаете эти строки, то ваш выбор для отделки потолка – подвесной потолок типа армстронг. Нет смысла перечислять огромный перечень достоинств этого решения, просто предлагаем вам свою скромную помощь в виде бесплатного онлайн-калькулятора для расчета потолка армстронг.

Расчет каркаса, креплений и плит для потолка армстронг

Данный калькулятор позволяет быстро рассчитать количество следующих элементов:

• декоративных панелей (плит);
• направляющих, из которых должен быть изготовлен каркас;
• угловых профилей;
• подвесов

Т.е. вы будете иметь на руках все необходимые данные, которых будет достаточно для похода в строительный супермаркет. Конечно, вы и сами бы смогли все прикинуть, но зачем, когда есть надежный и проверенный временем онлайн-калькулятор для расчета потолка армстронг?!

Полезные рекомендации по проведению работ

Не бойтесь изменять геометрию стенового профиля: если его необходимо уложить в углах, то всегда можно сделать надрез и изгиб – проводить те же операции, что и с любым уголком.

Редко так получается, что вся площадь потолка разбивается на квадраты одинаковой величины. Многие производители на этот счет советуют обрезать декоративные плиты таким образом, чтобы оставалось примерно половина ширины. Но при должной сноровке лучше градиентно менять размеры плит. Это позволит избежать заметных переходов и даже сделать разницу в размерах практически незаметной.

Если так получилось, что пришлось делать обрезку панелей, то обрезанный ряд нужно располагать вдоль противоположной от двери стены.

Периметральный профиль может крепиться к стене с шагом от 0,3 до 0,6 м. Это зависит от нагрузки со стороны каркаса, осветительных приборов и собственно плит.

Несущие профили относительно коротких стен нужно стараться располагать параллельно. Такой подход обусловлен сокращением количества стыков несущих профилей, что в целом положительно сказывается на прочности каркаса.

Инструменты для монтажа Армстронг. Особенности конструкционного устройства

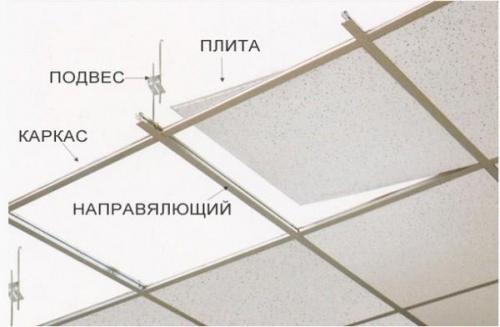

Потолки Армстронг состоят из каркаса, выполненного из металлических реек, собранных в виде ячеек величиной 60х60 сантиметров. На них укладывают мягкие или жесткие плитки определенного размера.

Жесткие элементы производят из таких материалов:

• целые или перфорированные листы металла;
• дерево;
• пластик;
• зеркало;
• стекло.

Мягкие плиты изготавливают из органических или минеральных материалов. В последнее время по причине того, что предпочтение отдается экологически чистым отделочным материалам, минеральные изделия стали использовать очень редко, поскольку в них содержится минвата, мельчайшие частички которой при проникновении в органы дыхания наносят серьезный вред здоровью человека.

Для монтажа подвесного потолка типа Армстронг часто задействуют мягкие органические плиточные элементы. В их составе имеется вторичное целлюлозное сырье, поэтому они полностью безопасны, немного весят и при необходимости режутся легко.

Для сооружения каркаса и его отделки потребуются:

1. Плитка потолочная, имеющая параметры 60х60 сантиметров.
2. Профиль несущий Т-образный длиной 370 сантиметров. Его устанавливают параллельно короткой стороне помещения и при наличии необходимости наращивают с помощью стандартных крепежных изделий или отрезают лишнюю часть.
3. Профиль поперечный Т-образный длиной 60 сантиметров.
4. Профиль продольный Т-образный длиной 120 сантиметров. Его прикрепляют к несущему профилю с промежутком в 60 сантиметров.
5. Подвес потолочный с крючком и штангой. К потолочному перекрытию штангу крепят дюбелями или анкерами, а крючок - к несущему профилю. Длину подвеса регулируют зажимом и тем самым обеспечивают горизонтальное расположение каркаса.
6. Профиль стеновой L-образный длиной 300 сантиметров. Его устанавливают вдоль периметра помещения, используя уровень.
7. Дюбель или анкер. Когда выполняется крепление потолка Армстронг, эти изделия служат для фиксации подвеса к черновому основанию.
8. Потолочная обрезанная плита, предназначенная для подгонки под параметры помещения.

Армстронг потолок размер. Особенности плитки Армстронг для потолков

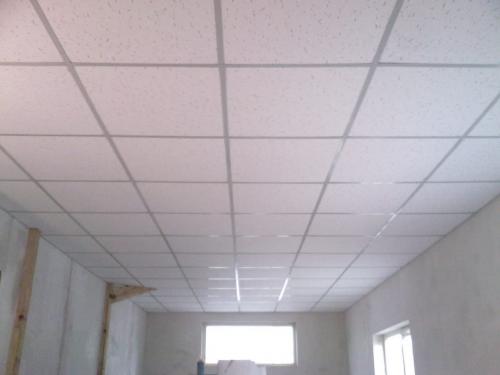

Основное преимущество отделки – возможность обойтись без трудных работ по выравниванию потолков. Поскольку потолочные панели Армстронг выкладываются на каркас из профиля, обшивка закрывает все дефекты, неровности базовой поверхности и к тому же позволяет скрыть коммуникации, утеплительные материалы.

Достоинства подвесного потолка:

1. Оперативность и простота монтажа. Плитка выкладывается в систему профилей без дополнительной фиксации. При необходимости систему можно быстро разобрать и собрать в другом помещении.
2. Малый вес. Масса 1 м2 отделки 2,7-8 кг в зависимости от материалов, из которых изготовлена плитка для потолка Армстронг.
3. Ремонтопригодность отделки и простота ухода. Если ламель испортилась из-за залива, сломалась, ее легко заменить – снять дефектный элемент и поставить новый. Сухая или влажная чистка устранит пыль, а если появятся стойкие пятна, элементы можно выкрасить водоэмульсионной краской.
4. Большой ассортимент. Производители предлагают изделия в широком цветовом спектре, из разных материалов. Иногда плитки покрываются пленкой или имитируют натуральную древесину, камень, прочие природные материалы.
5. Возможность установки любых светильников.
6. Пожарная безопасность.

На заметку! Сплошной потолок повышает звуко-, теплоизоляцию помещения.

Рассматривая плюсы, нельзя не сказать о минусах, потолок типа Армстронг имеет немного недостатков. Основной – при отделке снижается высота потолка, величина снижения от 8 см, но все зависит от типа плит и наличия светильников. Также некоторые элементы отличаются малой водостойкостью и избыточной хрупкостью.

Как собрать потолок Армстронг по диагонали. Расчет армстронга

Потолок армстронг монтируется по результатам расчета. Цель расчетов двоякая: гармонично вписать потолок в интерьер и определить расход материалов на него. Расчет периметра прост: измеряем по стенам и округляем до кратного 3 м. Для укладки в углах стеновой профиль можно надрезать и сгибать, как любой уголок.

Что же касается решетки, то производители не рекомендуют делать обрезку плит более чем наполовину, т.е. до менее 300 мм – появляются дополнительные ячейки, что требует лишней работы и материалов. Однако на прочность потолка чрезмерная обрезка не влияет, а материалы дешевы, поэтому нередко делают сгонку плит, постепенно уменьшая их ширину к стенам. Это придает потолку не такой строгий вид.

Пример №1 : ширина комнаты – 4,2 м = 7х0,6 м. Крайние к стенам плиты разрезаем на 400 и 200 мм.

Общие же рекомендации по размещению обрезанных плит таковы:

1. По длине комнаты обрезанный ряд относится к дальней от входа стене.
2. По ширине обрезок дополняется цельным размером, результат делится на 2 и пара обрезанных в такой размер плит разносится к стенам.

Пример №2: ширина комнаты – 2,7 м = 4х0,6+0,3 м. Берем по ширине ТРИ ряда цельных плит 0,6х3 = 1,8 м. Остаток 0,6+0,3 = 0,9 м делим на 2. К длинным стенам будут примыкать ряды плит по 45 см. Количество ячеек каркаса не увеличится.

Нормы расхода материалов для помещений обычной конфигурации следующие:

Для помещений квадратных или с соотношением сторон 3/4:

• Несущий профиль 3700 мм – 0,80 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,60 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,80 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,6 шт./кв. м потолка.

Для помещений с соотношением сторон от 2/3 до 1/2 нормы расхода несколько увеличиваются:

• Несущий профиль 3700 мм – 0,84 м/кв. м потолка.
• Продольный профиль 1200 мм – 1,68 м/кв. м потолка.
• Поперечный профиль 600 мм – 0,87 м/кв. м потолка.
• Периметральный профиль 3000 мм – 0,5 м/кв. м потолка.
• Подвес – 0,7 шт./кв. м потолка.

В любом случае полученные значения округляются до ближайших больших целых значений штук профиля стандартной длины или подвеса. Периметр крепится к стенам с шагом 0,6 м в случае мягких плит без дополнительной нагрузки или 0,3 м для жесткого или нагруженного потолка. Точечные светильники и пластиковые вентиляционные решетки дополнительной нагрузкой не считаются.

Указанные нормы справедливы для помещений площадью от 9-10 до 100-120 кв. м. Для других значений площадей или для помещений сложной конфигурации расчет потолка армстронг производится на онлайновом калькуляторе, в строительной САПР (система автоматизированного проектирования) или по вычерченной в масштабе схеме, см. рис в следующем разделе. Главное правило – несущие профили должны располагаться параллельно коротким стенам, это упрочняет конструкцию (меньше стыков несущих профилей) и экономит материал.

Монтаж потолка Армстронг пошаговая инструкция. Надежный монтаж потолка Армстронг своими руками

Благодаря своей, такие подвесные системы устанавливают как в офисах так и в жилых помещениях. Монтаж данной системы проводится просто и быстро, поэтому справиться с ним сможет даже новичок, причем без посторонней помощи.

Перед началом работ стоит подготовить под потолочное пространство: надежно закрепить все коммуникации идущие под потолком, чтобы исключить их опирание на каркас потолочной системы.

Технология крепления

Для установки потолка армстронг используют подвесы, данное решение имеет простую конструкцию, но, несмотря на это, есть несколько видов, которые используются во время монтажа системы Армстронг.

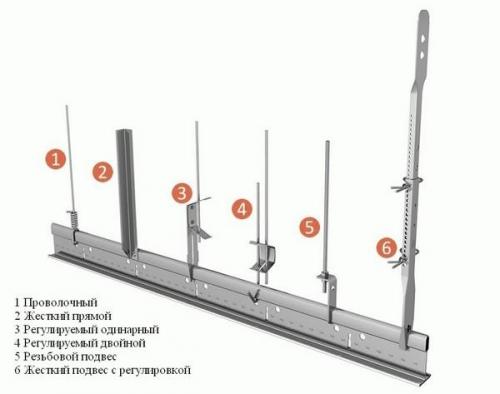

Чаще всего используются такие виды подвесов:

1. Проволочный , его можно сделать самому из обычной проволоки, но надежность у него невысокая, все зависит от качества проволоки, поэтому используется он очень редко.
2. Жесткий прямой , сделан из металлического уголка, который крепится к потолку, а вторым концом к каркасу. Такие конструкции ограничены длиной уголка.
3. Регулируемый одинарный , в его составе есть две части: регулировочная планка и прут, который может двигаться внутри нее. В этом случае, есть возможность регулировать высоту установки каркаса, но делать это можно в небольшом диапазоне.
4. Регулируемый двойной , он похож на предыдущую модель, но в нем есть два прута, что позволяет значительно регулировать длину подвеса.
5. Резьбовой подвес . Выполнен в виде жесткой штанги с нанесенной резьбой, выдерживает большие нагрузки.
6. Жесткий подвес с регулировкой ,  позволяет регулировать высоту подвеса преставлением фиксирующих скоб.

Проведение монтажа, инструкция

Для выполнения указанных работ, вам понадобятся такие инструменты и материалы:

• ударная дрель;
• шуруповерт или отвертка;
• молоток;
• ножовка по металлу;
• измерительные инструменты;
• карандаш;
• строительный уровень;
• водяной уровень;
• дюбеля;
• плиты;
• угловой профиль;
• рейки для создания каркаса;
• подвесы.

Разметка потолка

Сначала делается схема потолка и проводится расчет необходимого количества материалов. При помощи водяного или лазерного уровня, на стенах по периметру комнаты наносится высота будущей конструкции.

Схема монтажа потолка армстронг

Обычно приходится подрезать плиты, поэтому надо так проводить монтаж, чтобы их размер с противоположных сторон был приблизительно одинаковым.

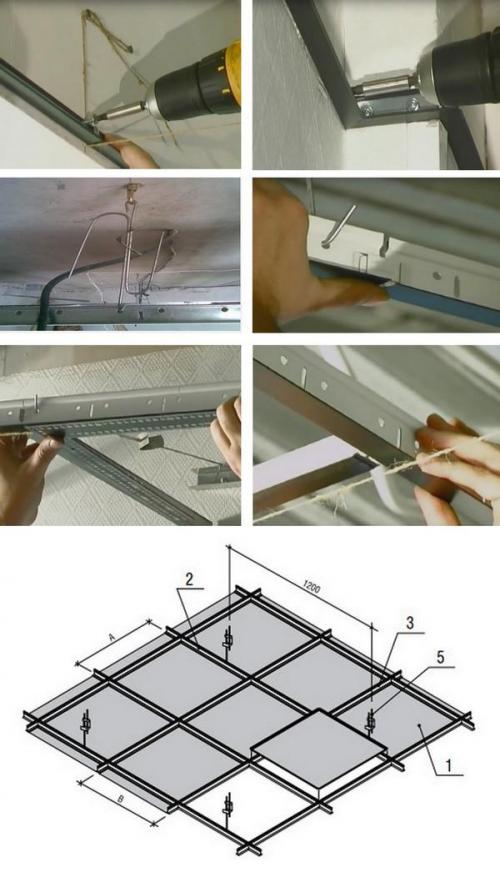

Монтаж каркаса подвесного потолка

1. По выполненной разметке, фиксируют угловые профили , шаг  крепежа должен быть не менее 40 см.
2. К потолку крепят подвесы с шагом не больше 120 см и устанавливают на них несущие рейки. Проверяют горизонтальность их монтажа при помощи уровня и если надо, проводят регулировку при помощи изменения высоты подвесов.
3. Проводится установка несущих реек , делают это с шагом 120 см. Если они больше длины помещения, то их отрезают, а если меньше, то наращивают при помощи специальных замков.
4. Перпендикулярно несущим рейкам с шагом 60 см устанавливают короткие рейки , при этом надо соблюдать шаг установки и прямоугольность каркаса.

Если вы будете устанавливать в потолок Армстронг светильники, то это делают сразу после создания каркаса, после чего проверяют их работоспособность.

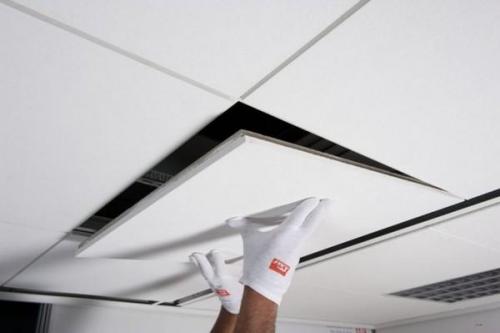

Если все нормально, можно переходить к установке всех остальных плит, делают это от центра комнаты и движутся к стене.

Можно провести окраску плит, например в один или несколько сочетающихся цветов, но делать это надо до их установки.

Советы специалистов

Чтобы упростить процесс создания подвесного полка Армстронг и сделать прочную, красивую, надежную конструкцию, необходимо придерживаться следующих советов специалистов:

• учитывайте особенности перекрытия в комнате, если попадаете на арматуру, то подвесы надо смещать и увеличивать  количество;
• в зависимости от используемых подвесов, расстояние от потолка до подвесной конструкции может быть разным;
• берите немного подвесов и плит про запас, так как никто не застрахован от ошибок и вам не надо будет бежать в магазин за недостающим элементом.
