Теплые полы все чаще появляются в жилых домах и квартирах, заменяя собой традиционное отопление радиаторами, становясь «классикой». Производители стремятся выпускать все более новые и актуальные элементы для полового пирога, необходимые при обустройстве этого метода отопления. Не все потребители разбираются, какие именно существуют комплектующие и для чего они применяются. Так, обогреватели и теплоносители могут быть разных видов, но все равно необходимо разбираться в вопросе. В данной статье рассмотрим, как делается электрический теплый пол в квартире под стяжку.

Ключевые достоинства

Система с каждым годом становится все более популярной, что обуславливается большим количеством положительных качеств:

• Можно использовать не только дома, но и в офисных помещениях;
• Подходит для любого напольного покрытия, будь-то кафель, ламинат, линолеум или прочее;
• Элементы системы скрыты от глаз, что сохраняет внешний вид интерьера;
• Терморегулятор, поставляемый в комплекте, позволяет тонко настроить температурный режим системы. При необходимости, задается время активации и деактивации;
• Используется как основное или вспомогательное отопление;
• С легкостью укладывается под плитку или паркет, причем особых навыков и инструментов для работы не требуется;
• Если правильно эксплуатировать систему, она прослужит долгие годы;
• Поверхность равномерно прогревается по всей своей площади;
• Если что-то сломается, ко всем элементам имеется быстрый доступ;
• Чтобы система исправно функционировала, не нужно приобретать вспомогательное оборудование (например, водяной теплый пол требует наличия электрического котла);
• Нагревательный элемент греется до безопасных температур;
• В комнате с теплым полом не будет греться воздух (микроклимат оптимизируется);
• Возможность экономии на отоплении до 30% (если используется как дополнительный источник тепла).

Тёплый пол электрический под линолеум плюсы и минусы. Виды тёплых полов

Тёплые полы бывают водяными и электрическими. Основное отличие этих систем отопления, помимо конструктивных особенностей, заключается в том, что в водном полу применяется теплоноситель, который обладает определёнными свойствами и качествами — инерцией нагрева и остывания.

Работа электрического устройства зависит только от наличия тока, поэтому данный вариант удобней и рентабельней.

Водяные

В водяных полах источником нагрева выступает жидкий теплоноситель — вода или антифриз, который циркулирует по трубам в толще «пирога». Процесс нагревания поверхности происходит медленно. Кроме того, данный вариант отопления не подходит для комнат с невысокими потолками.

Водяные тёплые полы сооружаются двумя способами, на выбор влияет тип перекрытий:

1. С бетонной стяжкой — при наличии крепкого перекрытия из бетона, которое выдержит тяжесть цементного раствора. «Пирог» водяного тёплого пола состоит из основания, утеплителя и трубопровода, залитого стяжкой из бетона.
2. Настильным — при наличии деревянного основания, не способного выдержать большие нагрузки. Водяные трубы можно размещать на специально оборудованных рейках или на пенополистирольных матах с бобышками, между которыми крепится контур.

Электрические

Электрические полы — основная их особенность, что они питаются от электрической сети.

Бывают:

1. Кабельными — в качестве источника тепла выступает кабель, который укладывается согласно схеме. Есть кабельные полы в виде матов, то есть провод уже зафиксирован на стеклосетке с определённым шагом. Способ укладки — «сухой» или в стяжку. Процесс монтажа не сложный, особенно при использовании мат.

Плюс данной системы отопления — поверхность нагревается равномерно, что важно для линолеума. Но несмотря на это, на кабельный пол не рекомендовано стелить данное покрытие, так как он быстро нагревается, что может разрушить изделие.

Важно! Если же вы остановили выбор на кабельной конструкции, то необходимо постоянно отслеживать процесс нагрева, чтобы не допустить перегревания поверхности пола.

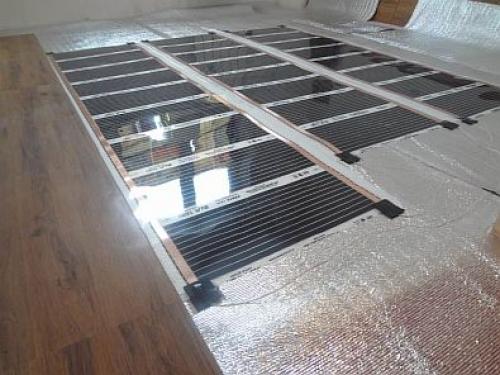

• Инфракрасными — в роли нагревательных элементов выступают стержни или плёнка с карбоновыми пластинами. Данный вид отопления монтируется без стяжки. Нагрев поверхности производится с помощью инфракрасных лучей равномерно и постепенно, поэтому исключается возможность деформации покрытия. Основной минус — система боится влаги.

Утеплитель для пола под стяжку. Требования к материалу

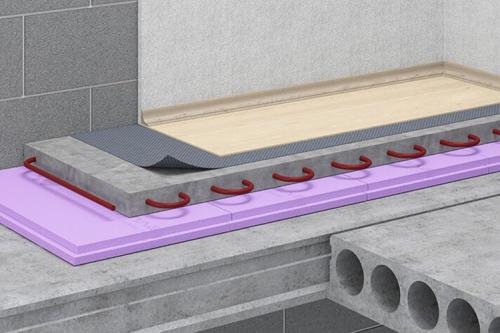

Утеплитель – необходимая часть «пирога» любого пола на первом этаже частного дома. Особенно, если внизу нет отапливаемого подвала. В квартирах многоэтажек дополнительная теплоизоляция тоже окажется не лишней, выполняя не только прямую, но и шумозащитую функцию. Она обязательна и при устройстве полов с подогревом, чтобы система не работала впустую.

Из множества видов утеплителей, лишь несколько пригодны для укладки под бетонную стяжку. Они должны отвечать следующим характеристикам:

1. Высокая влагостойкость . Намокая, утеплитель может потерять свои изолирующие свойства. Поэтому под заливку жидким бетонным раствором используются только устойчивые к влиянию воды материалы.
2. Стойкость к перепаду температур . Полы на грунте или над неотапливаемым подвалом зимой с одной стороны замерзают, а с другой прогреваются отопительными приборами или системой «тёплый пол». Важно, чтобы материал при этом не деформировался, вызывая растрескивание вышележащих слоёв.
3. Небольшой вес . Бетонная стяжка массивна сама по себе и её монтаж на уже существующие перекрытия, особенно в многоэтажках сталинского и хрущёвского типа – предельная нагрузка. Лёгкий, но качественный утеплитель позволит снизить до минимума толщину верхнего слоя и уменьшить общий вес «пирога», без потери его изоляционных свойств.
4. Экологическая чистота . Несмотря на то, что владельцы дома или квартиры напрямую не контактируют с материалом, нельзя полностью исключит влияние токсичных веществ, если они имеются. Лучше, чтобы каждая составляющая пола была безопасной для здоровья.
5. Простота монтажа . Этот параметр особенно важен для домашних мастеров, заливающих пол своими руками.
6. Прочность на сжатие, эластичность, противостояние неравномерным нагрузкам. Утеплители обладают способностью сжиматься под давлением. Но если они начнут «играть», например, при точечной нагрузке от корпусной мебели, это приведёт к растрескиванию бетона, а также проблемам с верхним покрытием, в первую очередь, с керамической плиткой.
7. Биостойкость. В покрытии не должны развиваться плесень и грибок, значительно ускоряющие его разрушение.
8. Приемлемая цена. Иногда именно этот фактор оказываемся решающим при выборе теплоизолятора. Но желательно учитывать и долгосрочную перспективу, ведь некоторые материалы способны прослужить не одно десятилетие, помогая существенно сэкономить на ремонте.

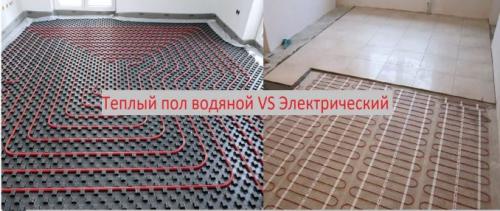

Теплый пол, как правильно сделать. Электрический или водяной: что лучше?

Теплый пол можно сделать с водяным или электрическим подогревом. Водяной сложнее и дороже на стадии устройства, зато более экономичен в эксплуатации. Его лучше планировать заранее — еще до строительства, либо на стадии капитального ремонта. Дело в том, что традиционное устройство предполагает укладку труб с теплоносителем в бетон или ЦПС. Минимальная толщина плиты — 5 см. То есть нагрузка на фундамент/перекрытие будет немалой и ее надо закладывать при расчетах фундамента. Для существующего дома делают перерасчет, чтобы определить, вынесут ли нагрузку перекрытия и фундамент.

С другой стороны, есть технология — теплый пол на деревянном основании — которая позволяет установить водяной подогрев и в жилом доме/квартире. Нагрузка на перекрытие совсем невелика, но расходы не меньше, а вот эффективность ниже. Зато не надо укреплять фундамент, что тоже совсем непросто и недешево.

Сначала выбираем тип подогрева

Электрический теплый пол проще в монтаже, но тепло обходится дороже. Пока электричество у нас не самый дешевый вид энергоносителей. Зато некоторые виды электрических греющих элементов для пола можно укладывать непосредственно под покрытие. В частности, под керамическую плитку — в слой плиточного клея или на подложку ламината.

Другое дело, что электричество в полу не всех радует. Осознавать, что под ногами электричество не слишком приятно, но в стенах мы с ним свыклись. Хотя есть комбинированные варианты (жидкостно-электрический подогрев), которые гоняют воду по трубам в полу, но греется она при этом при помощи электрического нагревателя. Это, кстати, выход для владельцев квартир.

Выбрать тип подогрева надо в первую очередь

Ведь в квартирах сделать водяной теплый пол можно только в том случае, если у вас отопление автономное/индивидуальное. Подключить к обычной системе длиннющую систему труб вам никто не даст. Они имеют слишком большое сопротивление, высокую степень отбора тепла. То есть те, кто за вами на стояке, будут получать холодную воду. Если вообще будут. Никто на это не пойдет. Исключение — новостройки, в которых под водяное отопление выведены отдельные стояки.

В общем, везде свои нюансы. Как правильно сделать теплый пол каждый решает для себя сам, учитывая плюсы и минусы обеих технологий.

Подготовка основания под теплый пол. Укладка водяного теплого пола

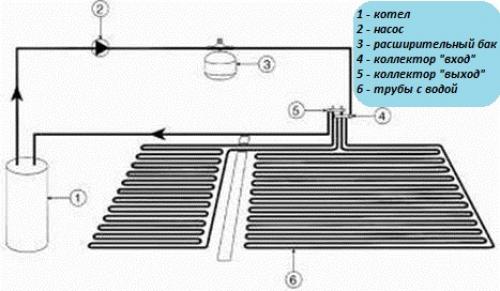

Если вы выбрали этот вариант, заранее узнайте, что собой представляет такая система. Для наглядности прилагаем примерную схему, работающую от котла. Как строится процесс? Горячая вода посредством насоса поступает в коллектор и затем проходит по трубам, уложенным на пол. Остывая, она идет обратно в котел через выходной узел коллектора.в этой схеме необходим для компенсации избыточного давления в закрытой системе, по которой циркулирует жидкость.

Примерная схема теплого пола в автономной системе отопления

Подготовка основания

Трубы должны укладываться на ровную поверхность, подготовленную специальным образом. Чтобы отдаваемое водой тепло не уходило через пол и стыки на улицу, необходимо позаботиться об изоляции. Сначала рекомендуется сделать гидроизоляцию, уложив по периметру помещения демпфирующую ленту. Все основание полностью можно залить специальным гидроизоляционным составом или устелить пленкой. Сверху укладывается слой теплоизоляции – наиболее распространенными материалами являются пенопласт или минеральная вата.

Создание основы для крепления труб

Трубы будут не просто лежать на полу – их необходимо зафиксировать в том положении, в котором они выкладываются по выбранной схеме (о ней расскажем ниже). Для этого настилается армированная сетка. Размер ячеек может быть, к примеру, 10х10 см. Она кладется не на теплоизоляцию – следует подложить под нее специальные подставки, можно, кстати, сделать их из обрезков гипсокартона, древесины и пр. Получается решетка, на которой будут фиксироваться трубы.

Запомните! Монтаж водяного пола не делают под сантехническими приборами. Для ванной и туалета необходима предварительная разметка, чтобы обойти места установки сантехники. Следовательно, армированную сетку на эти участки тоже не укладывают.

Укладка труб

Для укладки теплого пола используют трубы из металлопластика или сшитого полиэтилена. При планировании системы необходимо учесть, что максимально допустимая длина трубы не должна превышать 100 м. Как показывает практика, такой длины хватает примерно на 20 кв. м. На каждый отдельный участок, например комнату, делается петля, т.е. труба, которая, изгибаясь, идет от коллектора в помещение и возвращается обратно, к коллектору. Она обязательно должна выполняться из цельного отрезка трубы. Расстояние между трубами составляет около 30 – 35 см. Расстояние от трубы до стены должно быть меньше – от 7 до 15 см. Крепление к армированной сетке происходит с помощью хомутов или проволоки.

Как укладывать трубы? Два наиболее распространенных способа представлены в таблице. Схематично показано расположение труб и обозначена температурная разница: красные участки – максимальная температура, синие – минимальная (по мере прохождения по системе вода остывает).

Способы укладки труб водяного теплого пола

Способ укладки	Описание
Параллельный	Другое название – «змейка». Трубы укладываются извилистыми линиями, параллельными друг другу. То есть канал тянется от одного конца комнаты в другой, затем возвращается назад. В таком случае участки с уже остывшим теплоносителем будут параллельны тем участкам, где температура воды максимальна. Рекомендуется начинать укладку от так называемых холодных стен, которые являются наружными. Параллельный способ укладки труб выбирают для небольших и средних по площади помещений
Спиральный	Другое название – «улитка». Укладка труб осуществляется по спирали, при этом подающая и возвратная трубы укладываются параллельно (лучше делать это одновременно). В центре система замкнута, а концы труб уходят к коллектору. Можно назвать такую схему двойной спиралью, так как трубы все равно идут параллельно друг другу, как при змейке.
