Устройство подвесных потолков типа Армстронг. Как устроен подвесной потолок «Армстронг»

27.06.2022 в 03:08

Устройство подвесных потолков типа Армстронг. Как устроен подвесной потолок «Армстронг»

Подвесной поток «Армстронг» – это запатентованная система, которая представляет собой следующую простую, но эффективную конструкцию:

  • Направляющие Т-образного сечения, которые монтируются в монтажном горизонте в ортогональном направлении по отношению друг к другу, образуя прямоугольники и квадраты с габаритами от 300 х 300 мм до 600 х 1200 мм для монтажа облицовочных плиток.
  • Профильные направляющие, которые устанавливаются между продольными несущими элементами. Имеют тот же Т-образный профиль, но не снабжаются отверстиями для подвесов. Монтируются на выступающие полки продольных профилей.

Устройство подвесных потолков типа Армстронг. Как устроен подвесной потолок «Армстронг»

  • Угловые профили, которые обрамляют всю подсистему. Крепятся к стенам по периметру комнаты. Представляют собой металлические уголки с полимерным покрытием и отверстиями для монтажа к строительной конструкции на саморезы.
  • Подвесы для фиксации профильных элементов к низу плиты перекрытия. Оснащаются крючками-зацепами, а также резьбовыми сопряжениями для корректировки высоты монтажного горизонта.
  • Главный конструктивный элемент подвесного потолка «Армстронг» – это плитки, которые образуют декоративную поверхность конструкции. Укладываются в каждую клетку, образованную направляющими, с обратной стороны подсистемы.
  • Лампы, диффузоры для вентиляции, динамики для радио оповещения и другие приборы, которые должны монтироваться в помещениях для нормальной эксплуатации, согласно проекту и требованиям СНиП.

Устройство подвесных потолков типа Армстронг. Как устроен подвесной потолок «Армстронг»

Со времён изобретения и внедрения данной системы, принципиальная схема устройства потолка «Армстронг» практически не менялась. С годами совершенствовались лишь материалы направляющих, типы осветительных приборов, а также сами декоративные плитки.

Связанные вопросы и ответы:

1. Какие материалы используются для изготовления подвесных потолков типа Армстронг

Для изготовления подвесных потолков типа Армстронг используются гипсокартонные плиты, минераловатные плиты, металлические плиты, панели из минеральных волокон и другие материалы, обладающие хорошими звукоизоляционными и теплоизоляционными свойствами.

2. Какие преимущества имеют подвесные потолки типа Армстронг

Подвесные потолки типа Армстронг отличаются простотой монтажа, возможностью скрыть коммуникации и обеспечить звукоизоляцию, а также доступностью и широким выбором дизайнерских решений.

3. Какой дизайн подвесных потолков типа Армстронг можно выбрать

Для подвесных потолков типа Армстронг доступны различные дизайнерские решения, такие как глянцевые, матовые, текстурные покрытия, а также различные цветовые решения и фактуры.

4. Каковы основные этапы монтажа подвесных потолков типа Армстронг

Основные этапы монтажа подвесного потолка типа Армстронг включают подготовку основания, установку каркаса, установку плит и отделочных элементов, а также финишную обработку и проверку качества работы.

5. Какова максимальная высота помещения, в котором можно установить подвесные потолки типа Армстронг

Максимальная высота помещения для установки подвесных потолков типа Армстронг зависит от конкретного типа потолка и материалов, но обычно она составляет от 2,5 до 3 метров.

6. Как осуществляется уход за подвесными потолками типа Армстронг

Уход за подвесными потолками типа Армстронг заключается в регулярной очистке поверхности от пыли и грязи, при необходимости можно использовать мягкую влажную тряпку или специальные средства для чистки потолков.

7. Какова средняя срок службы подвесных потолков типа Армстронг

Средний срок службы подвесных потолков типа Армстронг составляет от 10 до 20 лет, при условии правильного монтажа, ухода и эксплуатации.

Устройство подвесных потолков типа армстронг',', по каркасу из оцинкованного профиля. Организация и технология выполнения работ

2.1. В соответствии со СНиП 3.01.01-85* "Организация строительного производства" до начала выполнения строительно-монтажных (в том числе подготовительных) работ на объекте Генподрядчик обязан получить в установленном порядке разрешение от Заказчика на выполнение работ. Основанием для начала работ может служить Акт освидетельствования скрытых работ по подготовке поверхности перекрытия к устройству подвесных потолков.

2.2. Потолочные работы осуществляют в соответствии с требованиями СНиП 3.04.01-87, Рабочего проекта и Проекта производства работ. Замена предусмотренных проектом материалов и составов допускается только по согласованию с проектной организацией и Заказчиком.

2.3. Выбор материалов каркаса подвесных потолков (металлические или смешанные) проводят в зависимости от назначения и вида применяемых лицевых отделочных элементов.

2.4. Для устройства подвесного потолка типа Армстронг применяют двухосный каркас в одном уровне, который состоит из главных неразрезных элементов, проходящих через все помещение и расположенных перпендикулярно к ним второстепенных разрезных элементов, образующих ячейки, в которые укладывают лицевые отделочные элементы (см. рис.1).

Устройство подвесных потолков типа Армстронг. Как устроен подвесной потолок «Армстронг» 02

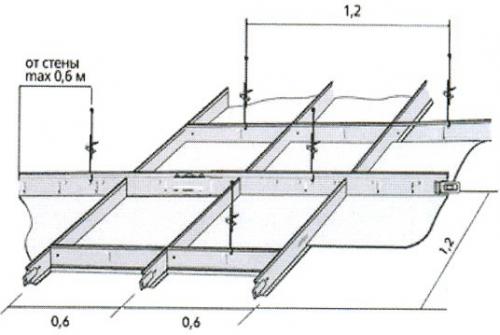

Рис.1. Подвесная система

2.5. Главные и второстепенные элементы каркасов в одном уровне выполняют из малоразмерных гнутых профилей листовой стали, алюминиевых сплавов и древесины.

Устройство подвесных потолков типа Армстронг. Как устроен подвесной потолок «Армстронг» 03

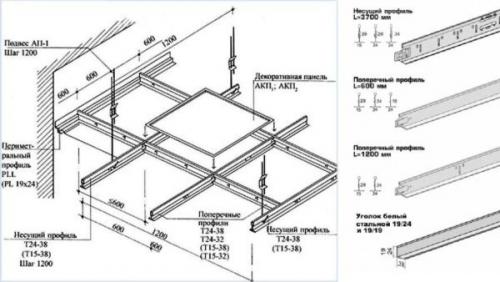

Рис.2. Соединительные элементы подвесной системы
