Возведение стен из пазогребневых блоков. Виды и характеристики пазогребневых конструкций

Пазогребневые плиты для перегородок – это прямоугольные элементы с продольными пазами и выступами (гребнями) на стыках, необходимыми для крепкой и бесшовной связки. Их стандартные размеры — 667х500х80 мм, толщина может быть и 100 мм.

Существуют плиты пазогребневого типа для перегородок больших размеров, высотой от пола до потолка.

Их установка происходит очень быстро, но самостоятельно с ней не справиться – из-за большого веса строительных элементов монтажом занимается целая бригада.

Типы пазогребневых блоков для межкомнатных перегородок в зависимости от материала изготовления:

Вид	Способ изготовления	Положительные качества
Гипсовые плиты	Из гипса с пластифицирующими добавками. Гипсовые блоки для перегородок делятся на влагоустойчивые (зеленого цвета) и те, чья влагопропускающая способность высока.	Разрешены для монтажа в комнатах для детей. Еще один плюс гипсолитовых блоков – простота в обработке. Гипсоблоки распиливаются под любым углом – из гипсовых элементов можно создавать конструкции разнообразной формы и конфигурации.
Силикатные блоки	Из негашеной извести и воды с добавлением кварцевого песка при помощи автоклава.	Имеют значительные шумоизоляционные качества. Устойчивы, по сравнению с гипсовыми, к действию влаги, обладают большей прочностью и долговечностью.

ПГП-перегородки могут быть полнотелыми и пустотелыми. Последние весят меньше (22 кг по сравнению с 28-ю у монолитных), но не выдерживают подвешивания массивных предметов обихода.

Монтаж пазогребневых плит Кнауф. Монтаж пазогребневых гипсовых плит Кнауф

Пазогребневые гипсовые плиты Кнауф насколько просты в монтаже, что возвести перегородку у себя дома сможет даже неспециалист в строительном деле. Вопрос только в затраченном времени. Для профессионала, например, ничего не стоит в течение рабочего дня выложить 20 кв. м стены.

Перед началом работы важно определиться с требованиями по звукоизоляции. От этого зависит способ примыкания перегородки к контактирующим с ней конструкциям. Если нет конкретных условий, то перегородку можно присоединять жестко. В случае повышенных требований, к звукоизоляции выполняется эластичное примыкание.

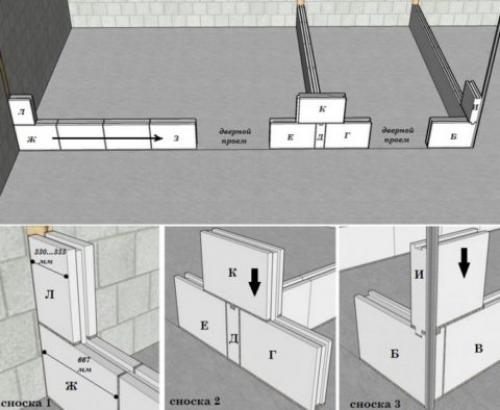

Процесс монтажа состоит из следующих этапов:

Подготовка, заключающаяся в подборе необходимого инструмента, удалении пыли и мусора с пола, стен и потолка.
Разметка. На полу рисуем проекцию перегородки.
Перенос проекции разметки на потолок и стены с использованием отвеса для строгого соблюдения вертикальности. Здесь же отмечаем места расположения проемов.
Проверка пола на горизонтальность. Если есть отклонения, выравниваем.
Укладка гидроизоляционных полос. Используется пленка шириной в 2 раза большей, чем толщина возводимой конструкции.
Приготовление раствора. Сухую шпаклевку высыпаем в емкость, заполненную водой, выдерживаем около 25 мин., перемешиваем. В итоге должна получиться смесь, по консистенции напоминающая густую сметану.
Нанесение раствора. Приготовленную смесь наносим на поверхности, которые будут контактировать с возводимой конструкцией — пол, стены, потолок.
Наклеивание пробковой эластичной прокладки по периметру на мокрый раствор в строго горизонтальном положении. Эта работа выполняется только тогда, когда выбран эластичный способ крепления с целью повышения звукоизоляции. В противном случае, между пазогребневыми плитами и ограждающими конструкциями в качестве крепежа достаточно слоя штукатурного раствора.
Установка маяковых реек вдоль стен для более удобного монтажа.
Монтаж первого ряда плит. В случае эластичного крепления его начинают через 0,5 часа после установки прокладки. Паз плиты может быть направлен как вверх, так и вниз. Первый вариант считается более удачным с точки зрения лучшего распределения шпаклевки в пазогребневом замке. Есть один нюанс — в первом ряду со всех плит удаляется гребень. Наносим монтажный клей на верхнюю и боковые стороны плиты и приступаем к работе. Укладка плит сопровождается контролем горизонтальности и вертикальности при помощи правила и уровня.
Дальнейший монтаж. При укладке 2 ряда и последующих сперва наносим штукатурный раствор в торцевые пазы и в паз, если он вверху, или на гребень верха плиты. Клеевой состав лучше не экономить. Показателем того, что его нанесли в достаточном количестве, является вытекание клея со стыков между плитами после их соединения. Дальше берем резиновый молоток и осаживаем все плиты. Потеки сразу удаляем, а шов выравниваем. Следим, чтобы как по вертикали, так и по горизонтали толщина клеевого шва не превышала 0,2 см и ведем постоянный контроль, используя правило, отвес и строительный уровень.
Монтаж последнего ряда. Плиты здесь укладываются в горизонтальном положении на грань более длинную с уклоном. Между перекрытием и перегородкой должен остаться зазор в 10-20 мм, подлежащий заполнению шпаклевкой.

ПГП это. Гипсовые пазогребневые плиты

Изготавливаются по литьевой технологии из гипса марок Г-4 или Г-5.

Строительный гипс — экологически чистый и дышащий материал. Поэтому перегородки из него соответствует жестким санитарно-гигиеническим нормам, регламентирующим качество отделочных материалов. Для улучшения эксплуатационных и прочностных характеристик в гипс добавляют пластифицирующие добавки.

Современные гипсовые пазогребневые плиты в зависимости от степени поглощения влаги делятся на обычные и влагостойкие . Для снижения водопоглощения в исходное сырье добавляют гранулированный доменный шлак и портландцемент. Для того, чтобы отличать такие плиты от обычных, их окрашивают в зеленый цвет.

Стандартные перегородочные блоки из гипса можно использовать только в зданиях с сухим и нормальным уровнем влажности, а влагостойкие (гидрофобизированные) разрешается ставить и во влажных помещениях (согласно требований СНиП II-3-79)

Табл. №1 Основные технические характеристики пазогребневых плит из гипса

По уровню теплоизоляции пазогребневая гипосовая плита толщиной 80 мм равноценна бетонной стене толщиной 400 мм. Коэффициент шумоизоляции у нее составляет от 34 до 40 дб, что является хорошим показателем для перегородочных конструкций.

Огнестойкость полнотелых гипсовых блоков очень высока. Они способны в течение 3 часов выдерживать прямое воздействие огня (температура около +1100 С) без потери несущей способности.

Для снижения веса кладки выпускаются пустотелые гипсовые плиты стандартного размера 667х500х80 мм. Их масса почти на 25% меньше, чем у полнотелых (22-24 против 30-32 кг).

Кроме этого, существует градация гипсовых плит в зависимости от формы гребня и паза (прямоугольный и трапециевидный). Однако, данный параметр не оказывает существенного влияния на качество и прочность перегородок.

Пазогребневые плиты звукоизоляция. Звукоизолирующие свойства ПГП

Звукоизолирующие свойства ПГП

Пазогребневые плиты по своим звукоизолирующим свойствам условно можно разделить на три основные группы:

Пустотелые, толщиной 80 мм

Полнотелые, толщиной 80 мм

Полнотелые, толщиной 100 мм

Как показывает практика, плиты разных производителей , в пределах одной группы, по акустическим свойствам практически не отличаются, так как производятся из одинакового материала, по той же технологии.

Обладая определённым опытом, и усомнившись в заявленных характеристиках некоторых производителей, мы решили провести экспертизу пазогребневых плит.

Испытания на соответствие СНиП 23-03-2003 проводились в лаборатории акустических измерений в НИИ строительной физики РААСН. Этот институт как раз и является автором и разработчикоми сомневаться в правильной методике измерений не приходиться. В таблице ниже, сравниваются фактические результаты испытаний с данными производителей.

Наименование пазогребневых плит	Заявленные производителями значения		Фактические значения
Плиты пустотелые, толщиной 80 мм	43 дБ	41 дБ	35 дБ
Плиты полнотелые, толщиной 80 мм	42 дБ	41 дБ	38 дБ
Плиты полнотелые, толщиной 100 мм	45 дБ	41 дБ	41 дБ

Варианты перегородок из пазогребневых плит с улучшенной звукоизоляцией можно посмотреть здесь .

Протоколы испытаний:

Протокол испытаний звукоизоляции полнотелой ПГП Волма 80 мм.
Протокол испытаний звукоизоляции пустотелой ПГП Волма 80 мм.
Протокол испытаний звукоизоляции полнотелой ПГП Кнауф 80 мм.

Оригиналы протоколов с печатями и подписями можно скачать в разделе «Техническая документация» нашего сайта.

Из данной таблицы видно, что только стены из полнотелой гипсовой пазогребневой плиты, толщиной 100 мм, имеют индекс звукоизоляции не ниже 41 дБ. Более тонкие перегородки, без дополнительной звукоизоляции - это компромисс между ценой и качеством.

Мы гарантируем, что применяя плиту толщиной не менее 100 мм, вы получите по настоящему комфортное жильё, реально отвечающее современным требованиям по звукоизоляции.

Строительные организации, как строили межкомнатные перегородки из пустотелых плит 80 мм, так и будут строить (ввиду их низкой стоимости), но если вы собираетесь стены возводить в своей квартире, то есть над чем задуматься. Если вам интересно, во сколько раз звукоизоляция 35 дБ хуже чем 41 дБ , то рекомендуем ознакомиться со следующей страницей.

Пазогребневые блоки толщина. Пазогребневые блоки: размеры, характеристики, разновидности

Развитие стройматериалов не стоит на месте. Благодаря современным технологиям строительство осуществляется намного быстрее и, главное, качественнее. Таким примером могут служить пазогребневые блоки, размеры которых имеют достаточно широкий диапазон.

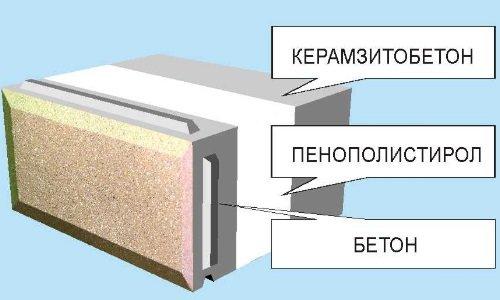

Пазогребневый теплоэффективный стеновой блок.

Стандартный размер толщины ПГП идет 8 и 10 см. Пазогребневые блоки производятся как полнотелыми, так и пустотелыми. Вторые модели имеют облегченный вес.

Основные причины популярности пазогребневых плит

Большие размеры блоков позволяют строить быстро, при этом экономить на дополнительных материалах. Если сравнивать их с кирпичами, то экономия выходит в 1,5 раза.

Размеры пазогребневых блоков.

Пазогребневые блоки имеют высокую пожароустойчивость, так как гипсовые плиты, служащие основой, могут выдерживать 2,5 часа воздействия огня, при условии его нулевого предела распространения.

Такой материал может спокойно применяться в строительстве помещений, где будет повышенная влажность (бани, сауны и т.д.), так как он легко контактирует с влагой.

Если использовать пазобетонные блоки для строительства межкомнатных перегородок, то соседям абсолютно не будут мешать звуки или шум из прилегающих помещений, так как они полностью изолируют от звуковых громких воздействий.

При этом для крепления блоков используется вполне недорогой клей, а результат всегда радует глаз.

Вернуться к оглавлению

Технические характеристики материала

Очень часто пазогребневые блоки сравнивают с пеноблоками, в состав которых входит бетон и пена. Если судить объективно, то пенобетонные плиты все же более терпимы к воздействию морозов и влаги, а также имеют более прочностные характеристики. Но не всегда есть возможность потратиться на такой материал.

Есть ряд особенностей, которые помогают такому материалу «обгонять» своих конкурентов. Имея толщину в 8 см (и это минимум), уровень шумоизоляции достигает показателя в 44 дБ. Что касается величины, то стандартная форма плиты имеет размер 667х500 мм или же 500х250 мм.

Пазогребневые блоки используются в строительстве зданий не только для перегородок, но и для несущих стен.

Ими осуществляется внутренняя отделка. Удобный размер блоков привлекает некоторых застройщиков, и они обкладывают ими фасад строящихся домов.

Что касается конструкции плит, то боковые грани имеют специальные пазы (откуда и пошло название), которые при укладке сцепляются друг с другом, обеспечивая надежное соединение. Такой паз может быть прямоугольным или в форме трапеции.

Технические характеристики пазогребневых плит.

Также хотелось бы обратить внимание на массу. Если взвесить пустотелый блок стандартного размера, то он будет иметь вес в 25 кг, полнотелый — 40 кг. Такая характеристика позволяет использовать более «легкие» фундаменты под строения, что в свою очередь опять выходит экономнее. Ведь нет необходимости закупать много сырья и тратить время на просушку цементных растяжек и аналогичных процедур.

Небольшой нюанс есть при самом процессе монтажа. Во-первых, перед тем как приступать к работе, пазогребневые блоки должны адаптироваться под температурные показатели окружающей среды. Для этого материал оставляют на площадке на двое суток. Во-вторых, +5 градусов — это тот оптимальный минимум температуры, который рекомендуется не понижать при процессе постройки помещения.

Вернуться к оглавлению

Основные разновидности ПГП

На сегодняшний день есть большое количество производителей, выпускающих такой материал, как пазогребневые блоки. При этом, в зависимости от предназначения, плиты могут иметь разный размер:

Стандартные блоки. Размер 66,7х50х80см. Такой материал имеет форму прямоугольного параллелепипеда. Так как они выпускаются полнотелыми, их применяют для возведения межкомнатных перегородок. Но только данные плиты требуют нормального влажностного режима в помещениях. К тому же на стены из полнотелых блоков повесить всю ту же полку будет намного надежней, нежели это сделать на пустотелую плиту.
Шунгитовые блоки. Размер 66,7х50х80. Такая разработка была создана с целью защиты от воздействий электромагнитных излучений и аналогичных проявлений. Поэтому данный материал чаще используется на узкоспециализированных предприятиях.
Гидрофобизированные полнотелые блоки. Размер 66,7х50х80см. Такую марку еще называют влагостойкой. Как уже упоминалось выше, этим материалом обрабатывают стены в помещениях, где уровень влажности превышает норму. За счет того что в основе лежат гидрофобные добавки, такие плиты просто «отталкивают» любую сырость и мокроту. Но они же и придают блокам зеленоватый оттенок.

Несмотря на то что ПГП имеют стандартные размеры, по необходимости такой материал можно изготовить и на заказ. Но это влетит в копеечку. Однако если плиты нужны меньших размеров, то этот вопрос можно решить самостоятельно, так как они достаточно легко распиливаются.

Пазогребневые блоки. Что это за материал и его виды

Пазогребневые плиты (сокращенно ПГП) или блоки — крупноформатный строительный материал для возведения перегородок в виде плиты, на торцах которой сформированы гребень (шип) и паз. Отсюда и это название — пазогребневые плиты. Они бывают:

на основе гипса (литые гипсовые);
из песка и негашеной извести, спрессованные под определенным давлением и обработанные паром в автоклаве (силикатные).
Размеры гипсовых пазогребневых блоков по ГОСТу и ТУ

В раствор для улучшения свойств добавляют пластификаторы и гидрофобные (водоотталкивающие) добавки. Есть у гипсовых ПГП еще одно название — гипсолитовые плиты. Оно объяснимо: гипсовый раствор заливают в формы. Вот вам и «источник» этого варианта названия.

Влагостойкость и пустотность

По области использования пазогребневые плиты могут предназначаться для нормальных условий эксплуатации (обычные, стандартные) или для влажных помещений (влагостойкие). Влагостойкие для лучшей идентификации подкрашиваются в зеленоватый цвет.

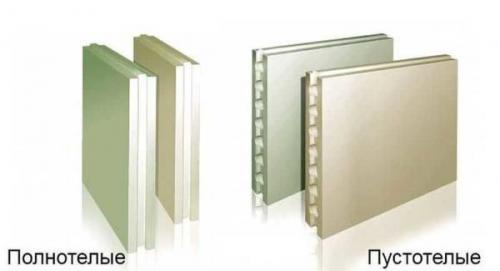

Полнотелые и пустотелые отличаются весом и прочностью

И гипсовые, и силикатные пазогребневые плиты бывают полнотелыми и пустотелыми. Полнотелые более прочные, пустотелые за счет меньшего веса создают меньшую нагрузку на перекрытия. Выбор между полнотелыми и пустотелыми надо делать опираясь на несколько факторов:

Звукоизоляционные характеристики . Монолитный материал без пустот лучше проводит звуки, поэтому его используют, если звукоизоляция будет сделана отдельным слоем (лучший вариант) или если она не так важна.
Нагрузки на перегородки . Если на стены надо будет вешать полки, мебель, крепить какие-то тяжелые предметы, использовать лучше монолит.
Нагрузка на перекрытия или пол . На деревянный пол или на старые деревянные перекрытия лучше ставить менее тяжелые (пустотелые) блоки.

Если учитывать надо несколько факторов, звукоизоляция рассматривается в последнюю очередь. Повысить защиту от шума можно используя специальную технологию монтажа (на виброгасящие прокладки), а также сделав дополнительный слой звукоизоляционных материалов.

Технические характеристики

Если сравнивать обычные и влагостойкие пазогребневые плиты, отличия в характеристиках только в водопоглощении и прочности. Влагостойкие, за счет большего количества гидрофобных добавок, влагу почти не впитывают. Из-за большого числа эти добавок они и стоят дороже, так как добавки эти дорогостоящие. Заодно они и прочность увеличивают (М50 по сравнению с М35).

Кстати, можно «не отходя от кассы» проверить, действительно перед вами влагостойкие ПГП или просто окрашенные в зеленый цвет стандартные. Просто налейте на поверхность немного воды. Стандартные плиты ее быстро впитают, а на водоотталкивающих она будет долго стоять лужицей.

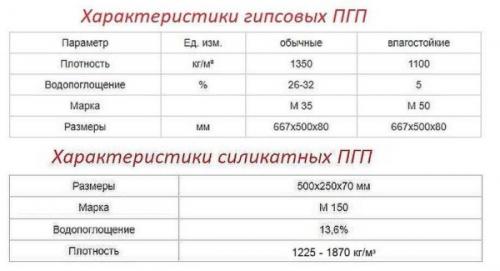

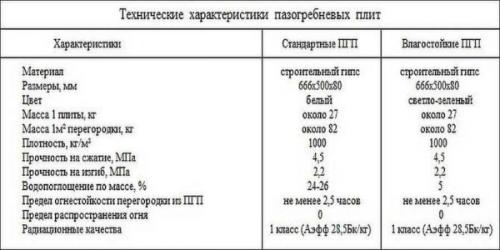

Основные технические характеристики гипсовых и силикатных ППГ

Если же сравнивать гипсовые и силикатные перегородочные блоки, в глаза сразу бросается повышенная прочность последних — М150 по сравнению с М50 и М35. То есть прочность силикатных плит сравнима с бетоном не самой плохой марки. Если вы собираетесь на перегородку навешивать нечто очень тяжелое, лучше использовать силикат. Еще производители выпускают блоки толщиной 115 мм, которые называют межквартирными.

Технические характеристики пазогребневых перегородочных блоков из гипса

Чем еще силикатные плиты отличаются от гипсовых аналогов? Тем что в стандартном исполнении имеют не такую уж и высокую впитывающую способность. Она не настолько низка, как у влагостойких блоков, но этот материал может без проблем использоваться в любых влажных помещениях (13% по сравнению с 26-32%). Минусы этого материала — больший вес (при равных размерах) и более низкие теплоизоляционные характеристики.

Пазогребневые плиты или газобетон. Что такое пазогребеневые плиты

Пазогребневые плиты наиболее популярны среди потребителей, желающих возвести перегородки. Данный материал является оптимальным для такого вида работ. Рассмотрим подробнее.

Основные характеристики и виды

Особое распространение получили плиты пазогребневые из гипса. Они обладают формой параллелепипеда и имеют паз (углубление) и гребень (выступающие части). Такой вариант крепления плит между собой обеспечивает хорошую фиксацию изделий и удобство использования.

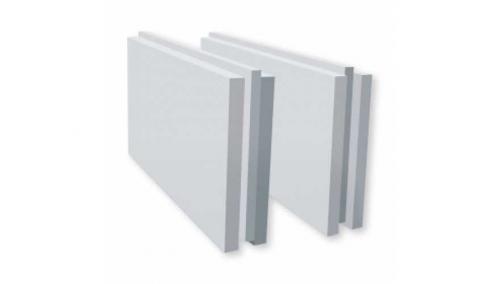

Плита пазогребневая гипсовая

Сразу стоит отметить, что гипсовые плиты отличаются экологичностью, так как в их составе не имеется никаких вредных веществ.

Изделия бывают нескольких видов: обычные и влагостойкие. Последний вариант, как правило, имеет зеленый цвет, что заметно выделяет изделия.

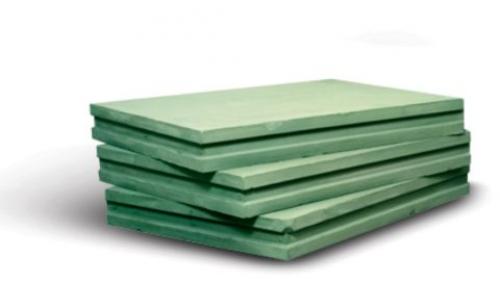

Пазогребневая влагостойкая плита, фото

Обычные плиты используют для помещений с сухим воздухом или характеризующиеся нормальной влажностью.

Влагостойкие (гидрофобизированные) изделия устанавливаются в помещениях с повышенной влажностью. В состав их входят специализированные гидрофобные добавки, которые повышают устойчивость плит к воздействию влаги.

Рассмотрим в таблице основные характеристики материала.

Технические характеристики гипсовых пазогребневых плит:

Если говорить про теплоизоляционные показатели, то у гипсовой плиты они крайне высоки. В качестве примера: плита, толщиной в 8 см равноценна бетонной стене, толщина которой равна 40 см.
Огнестойкость также весомый плюс данных изделий. Они способны до 3-х часов выдерживать воздействие огня, при этом качества их не снизятся.
Плиты выпускаются пустотелыми и полнотелыми. Последние отличаются большим весом и более низкой способностью к сохранению тепла, а также – повышенной плотностью.

Пустотелая пазогребневая плита

Пустотелые – легче примерно на 20-25%. Они применяются в тех помещениях, для которых крайне важным является снижение нагрузки. Например, там, где на пол недопустимо воздействие большой массы.

Существует классификация таких плит в зависимости от типа гребня и паза, а, точнее говоря, их формы: трапециевидная, прямоугольная. Однако, данное различие не оказывает существенного влияния на результат укладки изделий.

Трапециевидный паз-гребень

Помимо гипсовых, существуют и силикатные пазогребневые плиты. Они отличаются особым составом, в который входят: кварцевый песок, негашеная известь и вода. Готовая смесь прессуется и подвергается обработке в автоклаве.

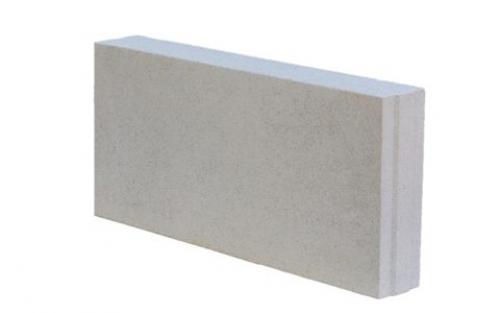

Силикатная пазогребневая плита

Такие изделия характеризуются повышенными прочностными показателями, которые достигают 1870 кг/м3 и обладают низким весом, равным около 15,5 кг.
Процент влагопоглощения у них также ниже в сравнении с гипсовыми изделиями.
При этом, способность к теплоизоляции и звукоизоляции у них несколько снижена за счет повышенной плотности.

Воспользуемся таблицей.

Технические характеристики силикатных плит:

Силикатные плиты – не горят. Как и гипсовые, они не проводят электричество.
Паропроницаемость – также на достойном уровне, что обеспечивает установлению максимально комфортного микроклимата.
Еще одним достоинством силикатной плиты является то, что даже под влиянием влаги она не поддается деформации. Также изделия устойчивы к биологическому воздействию.

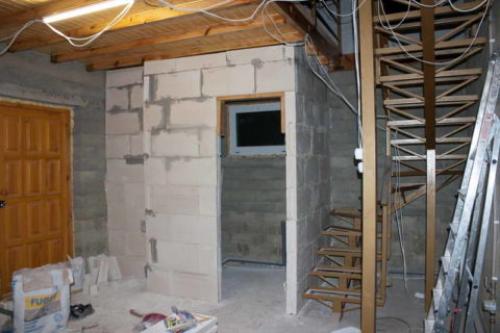

Перегородка, возведенная при помощи пазогребневой плиты

Сильные и слабые стороны изделий

А теперь давайте разберемся, какими же сильными и слабыми сторонами наделены пазогребневые плиты.

Преимущества – следующие:

Скорость возведения – высока;
Удобство в использовании и скреплении плит между собой;
Отсутствует необходимость нанесения в последующем цементно-песчаной штукатурки;
Низкий расход связующих материалов;
Огнестойкость;
Экологичность;
Высокие показатель тепло- и звукоизоляции;
Невысокая цена;
Возможность монтажа своими руками;
Высокие показатели прочности;
Долговечность и повышенные эксплуатационные характеристики;
Легкость в обращении, плиты можно резать, пилить;
Разнообразие производителей и наличие некоторого ассортимента изделий на рынке строительных материалов.

Монтаж пазогребневой плиты

Недостатки также имеются и сводятся к следующему:

При усадке плиты снизу, перегородка может попросту треснуть;
Гигроскопичность изделия – также весомый минус;
Сложности с креплением особо тяжелых предметов, что особенно касается пустотелых плит;
Несмотря на то, что производители в один голос заявляют об звукоизоляционных качествах, равных 43 дБ, изделия можно назвать своеобразными ретрансляторами. То есть, например, если от соседей исходят какие-то шумы, то находящимся в помещении будет казаться, что они поступают изнутри плит.
Необходимость крепления изделий к потолку, в противном случае, стена может раскачиваться.
