Фундамент для откатных воротслужит для удерживания консольных блоков, на которых фиксируется конструкция. Он возводится в форме многоугольника и располагается непосредственно в почве.

Для надежности основания необходимо правильно выбрать место под него и сделать точные расчеты. При этом следует учитывать:

• тип почвы на участке;
• предполагаемую нагрузку на ворота.

Под сдвижную конструкцию закладывают:

• свайный фундамент. Его используют на суглинистых, болотистых грунтах, или там, где подземные воды подходят близко к поверхности. Данное основание может быть монолитным (цельнозаливным) или винтовым (свайным, стержневым). Фундамент для откатных ворот на винтовых сваях быстро укладывается, его можно вбить за 1 день. Предварительно элементы основания обрабатывают средством от коррозии, а после монтажа дополнительно бетонируют. Цельнозаливной фундамент представлен швеллером, уложенным на армированные столбы, скрепленные общей канавкой из железобетона. Он не уступает в надежности свайному, но закладывается дольше;

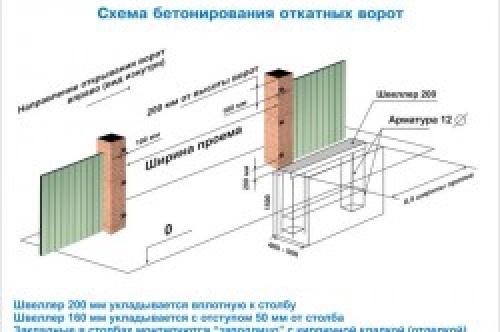

• каркасно-монолитное основание. Оно используется на устойчивых грунтах или почве с незначительными сдвигами. Данное основание состоит из П-образного каркаса, на который опираются консольные блоки, удерживающие раздвижной механизм. Цельнолитой каркасный фундамент под откатные ворота длиной (4-5-6) метров должен иметь длину, составляющую не менее ½ ширины проема ворот, ширину — около 0,6 м, глубину — на 0,25 м ниже отметки промерзания почвы. Данные габариты позволяют избежать перекоса конструкции. На сооружение каркасно-монолитного основания уходит около 1 недели.

Фурнитура для откатных ворот. Как выбрать комплектующие (фурнитура) для откатных ворот?

Фундамент и закладная подготовлены. Теперь надо выбрать комплектующие (фурнитура) для откатных ворот:

• направляющую для ворот (рельс) 6-7 м;
• 2 роликовые каретки;
• ролик концевой;
• поддерживающие ролики;
• верхний захват;
• нижний захват;
• резиновые или металлические заглушки.

Эти детали ворот лучше приобрести. Изготовление в домашних условиях требует специальных знаний и инструментов и обойдется значительно дороже, чем покупка у хорошего производителя.

Для фундамента можно воспользоваться швеллером шириной около 20 см и арматурой сечением 15 мм. Нужно порезать арматуру на метровые куски и приварить их к полкам швеллера.

4 года назад достать комплектующие (механизм) было сложно, приходилось детали заказывать в различных местах. Сейчас все проще, продаются комплекты с деталями, подогнанными друг под друга.

При выборе комплектующих (механизма) необходимо определиться с длиной балки (это направляющая для рельса). Выбирают ее из расчета 1,5 ширины ворот. Если нет места для отката, можно взять на 1/3 больше ширины ворот.

Комплектующие для ворот (механизм открытия) рассчитаны на конкретный вес, до 400 кг или же до 800 кг. Если для металлических ворот в качестве обшивки выбран профнастил, можно брать весом до 400 кг. Если выбрана трудная ковка или же для ворот был выбран тяжелый материал, то лучше взять до 800 кг.

Комплектующие (механизм) роликовые каретки могут быть с полимерными или металлическими роликами. При грамотном монтаже своими руками и аккуратном использовании они могут прослужить долго. У полимерных есть плюсы, к примеру, они менее шумные, чем металлические. Полимерные ролики изготавливаются, продаются исключительно в Украине. В Европе производятся только с металлическими роликами.

При покупке комплектующих обратите внимание на качество исполнения деталей и упаковку. Если детали сделаны грамотно, имеют фирменную упаковку, то это говорит о серьезности производителя, который делает комплектующие в больших объемах на отличном оборудовании. Остерегайтесь, если фурнитура в «кульках» с неровными краями. Это значит, что она сделана «на коленке» и предъявить претензии будет просто некому.

Ворота Откатные 6 метров. Сообщества › Строительство (и всё, что с ним связано) › Блог › Откатные ворота своими руками.

Комплектующие для откатных ворот можно найти в инете в ценовом диапазоне от 6 до 20 тысяч (это для проема 4 метра — соотвественно направляющая 6 метров). Бюджетный вариант Ролтэк (гугл рулит).
К слову сказать это касается нашего региона, на западе конечно выбор и цены более гуманные.

Размер перекрываемого проема 4.20 и 3.80

Я ворота делал в рамке.
Что понадобиться:
1. металл
тюбинг 60 на 40 — 18 метров,
40 на 25 — 14 метров
полоса шириной 25 мм — 12 метров
пластины 20 см на 30 см — 2 шт
швеллер -160 — 2 метрв
анкера 16 х 250 — 8 штук
2. комплектующие для ворот (направляющая, опора, ловитель нижний, ловитель верхний, ролики резиновые, кронштейн, ролик концевой съемный, заглушка) — продают комплектом, поиск рулит. У меня еще в комплекте были поставки регулировочные, хотя спокойно можно было обойтись без них, поскольку швеллер выставляется в уровень.
3. сварка, болгарка, краска.

Процесс достаточно прост:
К ростверку на анкера закрепляются пластины (металл лучше взять 6-7 мм). К пластинам приваривается швеллер (по уровню).
Самое главное, что бы ответный столб (на котором крепяться ловители) и 6 метров забора (вдоль которых откатывается воротина) были по одной линии. У меня ответный столб оказался утоплен внутрь сантиметров на 10, да еще и развернут по часовой стрелки (мой косяк, начинал кладку с этого места — учился).

Далее на ростверк укладывается направляющая и намечаются места крепления опор (можно сделать это натянув 12 метров нитки).
Крепятся опоры. Поскольку у меня в комплекте были уже регулировочные пластины, но я их и закрепил. Если их нет, но привариваются шпильки к швеллеру.

Процесс изготовления каркаса:
Из досок по уровню выкладывается плоскость. При наличии отрезной пилы или опыта или сноровки или всего вместе… отрезается внешний каркас в углах под 45 градусов из тюбинга 60 на 40.
Обязательно проверяем диагонали.
4.5 метра на 1.73 прямоугольник, укосина 1.5 метра. Укосины в прямоугольнике из тюбинга 40 на 25. В прямоугольнике привариваются полосы по 2.5 см, на которые прикручивается профлист. Я использовал профлист С13 (практически заподлицо).

Швы шлифуются, красится вся конструкция.

Поднимали и устанавливали воротину вдвоем, по весу наверное килограмм 100.

Отмечается и на анкера прикручиваются ролики для удержания воротины в вертикальной плоскости.

На ответном столбе фиксируются верхний и нижний ловитель.

В закрытом положении нагрузка равномерно распределяется между опорами и нихним ловителем на ответном столбе

Провис конструкции не более 1 см.

Автоматика на парадных воротах Nice Robus 600.
