Идеи для самодельных лавок из профильной трубы

Идеи для самодельных лавок из профильной трубы

Разумеется, простую универсальную лавочку можно без особых проблем приобрести в строительном или садовом центре. Но те китайские скамейки из тонкого профиля и пластика недостаточно практичны, а фирменная садовая мебель обойдется на порядок дороже

Смысл в изготовлении лавки из профильной трубы своими руками формулируется двумя пунктами:

• Получится на порядок дешевле, собранный своими руками каркас выдержит самые экстремальные нагрузки;
• Всегда можно подобрать своими руками чертежи лавки из профильной трубы именно той формы сидения или конструкции спинки, которая наилучшим образом отвечает запросам семьи и своим собственным предпочтениям.

Совет! При выборе подходящей конструкции необходимо обращать внимание на способ сборки каркаса. Собрать полноценную садовую лавочку из профильной трубы без сварки достаточно сложно.

Можно, конечно, использовать болтовое соединение, но из опыта известно, что садовые лавочки и скамейки, каркас которых изготовлен из профильной трубы на болтах, живут не более двух-трех сезонов. Болтовое соединение отлично подойдет для крепления деревянной облицовки, но металл все равно придется сваривать инвертором или полуавтоматом. Альтернативы использованию сварки для профильной трубы практически нет. Скамейка из профильной трубы, изготовленная без сварки, в лучшем случае может использоваться для веранды или террасы.

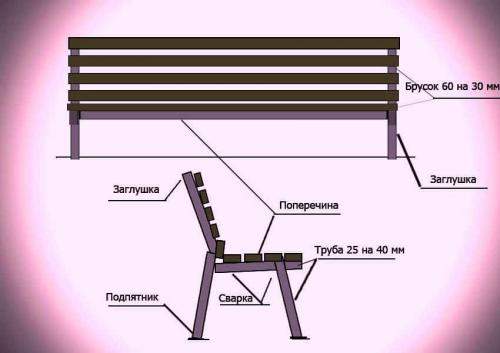

Чертеж и схема лавочки со спинкой из профильной трубы

Для отдыха в относительно спокойном месте дачного участка можно рекомендовать схему, приведенную на чертеже ниже.

Особенностью конструкции является устройство боковых стоек из профильной трубы, они собираются из криволинейных дуг и соединяются между собой в виде полуарки. Для обеспечения поперечной устойчивости между боковинами вваривается распорка. Это одна из наиболее удачных моделей из всех вариантов лавочки из квадратной трубы. Она по-своему красива и интересна, но устанавливать скамейку можно лишь на твердом покрытии либо на деревянном настиле. Если искать чертежи скамеек из профильной трубы для веранды, то, возможно, эта схема будет наилучшим решением.

Для ситуации, когда требуется наиболее простая и одновременно недорогая и надежная конструкция, можно отдать предпочтение двухстоечной модели, приведенной на схеме ниже.

Расход материалов минимальный, а главное — сделать самому лавочку из профильной трубы не составит от труда даже для человека, впервые столкнувшегося с подобной проблемой. Каждая боковая стойка собирается из 4 деталей, для усиления применяем дополнительную поперечину, а на обшивку сиденья и спинки можно использовать любую доску или брус.

Несмотря на относительно слабый на первый взгляд каркас, лавочка обладает достаточно большой жесткостью и легко выдержит вес 3-4 взрослых. При этом масса скамейки относительно невелика, и ее можно без труда самостоятельно переносить в пределах участка.

Далее приведен чертеж универсальной садовой лавочки для дачи на все случаи жизни.

Скамейка — универсал

Это наиболее сложный вариант, изготавливать его придется в условиях слесарной мастерской с использованием верстака, струбцин и специального сварочного оборудования.

Связанные вопросы и ответы:

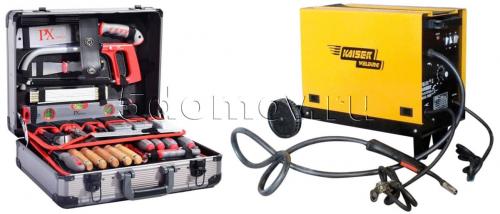

Какие материалы и инструменты необходимы для изготовления лавок из профильной трубы

При изготовлении металлической лавочки или ее каркаса, необходимы профильные трубы. Форма выбирается произвольной, сечение может быть прямоугольное или квадратное. Плоское очертание труб позволит без труда осуществить присоединение отдельных элементов конструкции. Более высокий показатель прочности у низколегированной и углеродистой стали.

Помимо профильных труб, также понадобится:

• краска, лак или любое другое финишное покрытие;
• антисептик;
• грунтовка;
• эмаль против ржавчины;
• саморезы;
• винты;
• деревянные бруски.

Расчеты материалов

Среднего размера скамейка потребует приобретения 12 м профильной трубы, сечение которой составит 30х30 мм. Если у изделия спинки не будет, то примерный список покупок будет выглядеть таким образом:

1. По 2-3 м две заготовки, которые понадобятся для крепления опор и сиденья.
2. По 45 см шесть отрезков для изготовления небольших фрагментов модели.
3. По 60 см шесть элементов профиля для изготовления опор прямоугольной формы.

1. Болты с плоскими шляпками (16х2 шт.).
2. 8 брусочков с шириной в 6 см.

При условии оснащения лавочки спинкой, помимо приведенного выше перечня следует приобрести доски толщиной в 0,35-0,33 см и 8 м профильной трубы, с сечением 25х25 мм. Трубы будут использоваться для создания каркаса под будущую лавочку. А сама конструкция будет состоять из таких элементов:

• для спаивания двух опор понадобится две гнутые полосы металла длиной в 45 см;
• пятки под опоры (4 шт.) 40х40 мм, подойдут и обычные металлически пластины;
• для передних фиксаторов под опоры понадобится 2 металлических отрезка по 20 см;
• под передние опоры используются 2 металлических элемента по 40 см;
• для задних опор и спинки понадобится 2 гнутые детали по 80 см с размахом изгиба в 10 см;
• основание под сидение требует наличия двух отрезков по 35 см;
• между опорами будут размещаться поперечные перекладины – расстояние составит 1,5-1,55 м.

Для создания места для сидения под изделие со спинкой потребуется:

• болты и гайки с округлыми головками в количестве 50 шт.;
• деревянные заготовки по 1,7 м длиной (ширина 0,3-0,6 см);
• Доски в размере 3 шт. длиной 1,7 м, толщина которых составит 0,25 см, а ширина 0,6 см.

Какие размеры и формы могут иметь лавки из профильной трубы

Сборка каркаса проводится в следующей последовательности действий:

Соединяют поперечную перекладину и два профиля по 35 см: отрезки должны находиться к перекладине под углом 90 градусов, фиксируясь к ней своей центральной точкой.Данная конструкция оснащается при помощи сварки двумя гнутыми элементами, имеющими длину 78 см. Точка сварки должна находится на их изгибах.

Чтобы сделать лавочку более прочной, можно соединить поперечную перекладину и передние опоры при помощи профиля.Завершающей стадией изготовления каркасной конструкции является приваривание двух дугообразных отрезков посредине между опор. После этого на торцы ножек наваривают накладки.Все сварные швы тщательно шлифуют, а весь каркас покрывают грунтовкой и краской против коррозии.

По завершении изготовления каркаса он оснащается симметрично расположенными досками для сидений. На спинку закрепляют более тонкие элементы, на седалище – более толстые. Для их крепления применяют заготовленные болты. Вместо досок допускается использование прямоугольных металлических труб.

Чтобы скамейка из профтрубы выглядела более эффектно, она нередко комплектуется дополнительными элементами. Прежде всего это – подлокотники, изготовленные из двух отрезков профильной трубы в 75 см. Для их сгибания лучше применить трубогиб, после чего оснастить ими оба края лавочки. В результате этого она приобретет еще более профессиональный вид, несмотря на ее самодельное происхождение. Садовые скамейки из профильной трубы своими руками чаще всего изготовляются для частных домовладений.

В чем преимущества использования профильной трубы перед другими материалами для изготовления лавок

В наши дни садовая мебель представлена в огромнейшем ассортименте. В продаже встречаются лавки всех возможных модификаций. Конструкции бывают как очень простыми, так и многофункциональными, с дополнительными элементами и приставками.

Одними из наиболее популярных сегодня являются высокопрочные скамейки, сконструированные из профильной трубы. Такие изделия можно не только купить, но и сделать самостоятельно.

Популярность скамеек из профильной трубы обусловлена множеством положительных характеристик, свойственных им. Многие владельцы частных домов и дач предпочитают устанавливать на своих участках именно такие конструкции. Разберем основные преимущества, характерные лавкам из профильных труб.

• Скамейки, сделанные из профильной трубы, являются довольно легкими. При необходимости хозяева могут беспроблемно перенести такую конструкцию на новое место, не прилагая особых усилий.

• Рассматриваемый материал, взятый за основу изготовления садовой мебели, легко поддается обработке. Он податлив, поэтому и работать с ним очень просто. Это весомый аргумент в пользу изделий из такого материала для тех мастеров, кто не имеет богатого опыта в создании самоделок.

• Качественно сконструированная скамейка из профильной трубы способна беспроблемно выдерживать существенные нагрузки. Под их воздействием материал не начинает деформироваться, не теряет внешней привлекательности и прочности.

• Изготовление подобной скамейки не обойдется мастеру в слишком большую сумму. Если хочется красиво украсить садовый участок, но трата больших денег не запланирована, то это станет отличным выходом из ситуации.

• Скамья из профильной трубы может иметь любой дизайн. Предварительно мастеру нужно будет хорошенько продумать, как будет выглядеть его самоделка. Поскольку материал является некапризным и податливым, воплотить в жизнь можно будет практически любую дизайнерскую задумку.

• Профильная труба представляет собой экологичный, безопасный материал. Он не выделяет резких и едких запахов, не вызывает аллергии, не может негативно отразиться на состоянии здоровья человека или растений, произрастающих в непосредственной близости. В настоящее время далеко не всякий материал может похвастаться такими качествами.

• Качественно изготовленная скамья из рассматриваемого материала способна прослужить очень много лет, не разрушаясь, не теряя внешней привлекательности. При этом она всегда будет выдерживать большие нагрузки и украшать собой садовую территорию.

• В эксплуатации качественно исполненная скамья будет очень удобной и комфортной. Не составит труда соорудить конструкцию с просторным сиденьем и удобной спинкой. На такой садовой мебели домочадцы смогут хорошенько отдохнуть и расслабиться.

Как можно заметить, у садовой мебели из профильной трубы предостаточно положительных качеств. Однако она не лишена и недостатков. Ознакомимся с ними.

• Любая конструкция, собранная из профильной трубы, требует защитных обработок с использованием многослойных покрытий. Речь идет о специальной грунтовке, которая обходится довольно дорого, а использовать ее нужно в больших количествах.
• Рассматриваемый материал не подвержен механическим повреждениям, но предрасположен к образованию коррозии. Чтобы предупредить ее появление, придется обрабатывать конструкцию полиуретановой, алкидной или эпоксидной краской. Такая процедура проводится вкупе с упомянутым выше грунтованием, поэтому требует лишних затрат.

Других серьезных недостатков скамейки из профильной трубы не имеют. Все, что обычно отталкивает мастеров, это именно высокая стоимость дополнительной обработки конструкций.

Как правильно обработать и защитить профильную трубу перед изготовлением лавки

Прежде чем приступать к изготовлению скамейки любого типа, необходимо провести подготовительные работы, в частности, рекомендуется заранее изучить технологию сгиба и сварки труб.

Гибка металлической трубы

Для того чтобы создать гнутые элементы, необходимо заткнуть один конец трубы пробкой, и насыпать в неё мелкий песок, а затем закрыть с другой стороны. Затем поместить её в устройство для сгибания, зажав между выступом на тормозном диске и штырём, а затем изогнуть под нужным углом.

Если труба недостаточно хорошо гнётся, то можно воспользоваться паяльной лампой, и нагреть место изгиба.

Для изготовления различных элементов для лавочки лучше всего брать трубы с круглым или овальным сечением, так как они лучше всего поддаются изгибам.

Последовательность изготовления придомовой лавочки без спинки

Скамья без спинки является очень простой конструкцией, поэтому для её изготовления необходимо будет сделать три прямоугольника, которые соединить между собой трубами, выступающими в качестве сиденья.

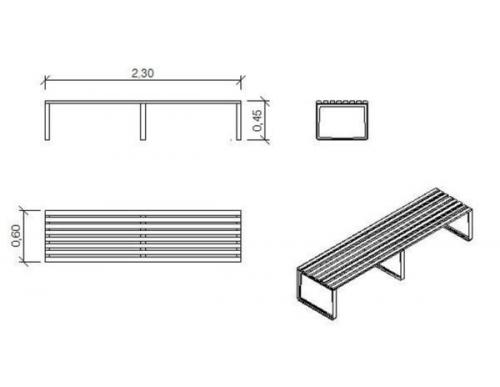

Чертеж лавочки без спинки можно сделать самому

Для изготовления лавки необходимо будет взять:

• металлическую квадратную или прямоугольную трубу длиной 11 метров (сечение проката 30х30 мм);
• 2 куска трубы профильной по 2,3 метра;
• 6 отрезков по 60 см;
• 6 отрезков по 45 см;
• 8 деревянных досок шириной 6 см;
• 24 болта с гайками.

Для изготовления обычной лавочки без спинки необходимо сварить 3 подготовленных заранее прямоугольника, а затем вместе соединить их двумя направляющими трубами, которые будут служить рамой для сидения. Далее работа должна проходить по плану:

1. Длинные опорные отрезки необходимо располагать горизонтально, а более короткие крепить вертикально.
2. В процессе сварки отрезанных кусков труб нужно выдерживать углы опор, так как они должны составлять ровно 90 градусов.
3. После проведения всех работ по свариванию необходимо хорошо зачистить все швы специальной шлифмашиной или обычным напильником.
4. Затем швы надо хорошо загрунтовать.
5. После того как каркас будет сварен, на каждой из опор нужно высверлить 8 отверстий (расположенных симметрично) для крепления досок.
6. Для предупреждения появления ржавчины каркас лавки необходимо покрыть краской по металлу.
7. Деревянные доски рекомендуется пропитать морилкой.
8. При желании деревянные доски можно заменить трубами прямоугольной формы. Их надо просто приварить к конструкции и также окрасить противокоррозийной краской.
9. Для того чтобы острые уголки не мешали, рейки можно уложить в специально подготовленную раму из металла. Понадобится 1,2 м трубы.

Для лавки без спинки рекомендуется брать трубы с квадртаным сечением

Как сварить каркас лавочки со спинкой небольшого размера

Вам потребуются:

• профильная труба с сечением 25х25 мм (8 м);
• сосновые доски (толщина 30 и 25 мм) для сиденья и устройства спинки.

Для устройства каркаса заранее нужно подготовить:

1. Трубу профилированную — 1,55 м. Для создания перемычки между двумя опорами.
2. 2 гнутых куска трубы по 78 см. Опоры под спинку лавки.
3. 2 куска трубы по 35 см. Для изготовления основы для сидения.
4. 2 куска трубы по 39 см. Для передних опор.
5. 2 куска трубы по 20 см. Для укрепления передних опоры.

Какие стили и дизайнерские решения можно воплотить при создании лавок из профильной трубы

Для новичков, проще всего будет сделать мебель из труб, так как это уже практически готовые заготовки, которым не нужно придавать специальную форму, а просто обрезать их по размеру. Изготовление мебели из металла своими руками, в принципе несложная задача и собрать ее можно даже без использования сварки.

Для работы с металлическими частями вам понадобится тиски, болгарка, устройство для нарезки внешней резьбы для труб. Тиски должны быть хорошо закреплены, потому что при нарезке резьбы нужно придавать усилие. Кроме этого, некоторые детали нужно будет сверлить, соответственно, нужна будет дрель с набором сверел. Проще всего сделать лавочку для дома, дачи своими руками.

Вам понадобится трубы, фитинги-соединители. Мы даем сборочные чертежи одного из видов таких лавочек. Но ваше изделие может отличаться, соответственно, материалы должны закупаться по необходимости.

Дальше алгоритм работы очень простой, отрежьте трубы необходимой длины и подготовьте следующие элементы:

• 2 шт. длинных труб для соединения правой и левой ножек

• 1 шт. для закрепления в середине лавки (длина будет зависеть от элементов ножек)

• 8 шт. для ножек — они могут быть одинаковой длины

• 7 шт. Т-образных фитингов — зависят от размера трубы

• 4 шт. угловые фитинги (смотрите рисунок выше)

• 4 шт. — короткие трубы для соединения Т-образных и угловых элементов

• 1 шт — круглое соединение, для закрепления трубы к плоской поверхности

• доски для самой поверхности

Нарезаете резьбу на трубах. Можно посмотреть

Затем собирается тестовая конструкция из труб, как только вы убедитесь, что все соответствует своим размерам, разбираете. Далее, очищаете от ржавчины шкуркой, покрываете грунтовкой, красите в любой цвет. Для придания старины, после высыхания краски можно расцарапать трубы.

Далее подготавливаются доски. Приложив конструкцию к нижним доскам, как показано на рисунке, размечаются места для отверстий в которые будут вкручены ножки лавки. Это нелегкий этап в изготовлении, нужно подобрать точный размер отверстия. Но можно использовать и круглое соединений для круглое соединение, для закрепления трубы к плоской поверхности, такое как будет применяться посередке.

Обрежьте доски для самой лавки, их нужно отшлифовать, покрыть темной морилкой и лаком. С помощью саморезов снизу через сквозные отверстия крышка прикрепляется к нижней конструкции лавочки.

Затем регулируем высоту ножек, благодаря резьбе это легко сделать.

Устанавливаем по желанию элементы декора, в данном случае использовали окрашенные болты с закругленной головкой.

Как видите сделать металлическую мебель — это простая задача, особенно если проявить немного фантазии и использовать специальные инструменты. А благодаря темному сиденью и трубам лавочка максимально приближена к промышленному стилю лофт.

Создайте уникальные лавки из профильной трубы

Для начинающих дизайнеров и мастеров, ищущих простой и эффективный способ создать мебель, лавки из профильной трубы - отличный выбор. Изготовление мебели из металла своими руками может быть несложной задачей, если у вас есть необходимые инструменты и навыки.

Инструменты и материалы

• Тиски
• Болгарка
• Устройство для нарезки внешней резьбы для труб
• Дрель с набором сверел

Важно, чтобы тиски были хорошо закреплены, чтобы обеспечить безопасность при нарезке резьбы. Некоторые детали потребуют сверления, поэтому дрель с набором сверел будет необходима.

Шаги по созданию лавки

1. Отрежьте трубы необходимой длины и подготовьте следующие элементы:
• 2 шт. длинных труб для соединения правой и левой ножек
• 1 шт. для закрепления в середине лавки (длина будет зависеть от элементов ножек)
• 8 шт. для ножек — они могут быть одинаковой длины
• 7 шт. Т-образных фитингов — зависят от размера трубы
• 4 шт. угловых фитингов (смотрите рисунок выше)
• 4 шт. — короткие трубы для соединения Т-образных и угловых элементов
• 1 шт. — круглое соединение, для закрепления трубы к плоской поверхности

Вы можете использовать сборочные чертежи для одного из видов лавочек, но ваше изделие может отличаться, поэтому материалы должны закупаться по необходимости.

Результат

Создайте уникальную лавку из профильной трубы, которая будет соответствовать вашим потребностям и стилю. Используя эти шаги и инструменты, вы сможете создать функциональное и эстетически привлекательное изделие для вашего дома или дачи.

Можно ли использовать профильную трубу для создания складных лавок

Вариантов, как сделать-скамейку трансформер своими руками из профильной трубы, множество. Среди них есть конструкции из прямых и гнутых элементов, с открытым и закрытым проходом к лавке, с подлокотниками и без них. Такие изделия намного надёжнее, прочнее и долговечнее деревянных. Если на зиму снимать с каркаса деревянный настил и хранить его в помещении, они прослужат долгие годы. А найти необходимый профиль для создания скамьи не составит труда.

При отсутствии трубогиба, позволяющего придавать трубам ровный и аккуратный изгиб нужного диаметра, выбирать не приходится. Наиболее популярный проект каркаса трансформирующейся скамейки из прямых отрезков трубы 25х25 мм представлен ниже:

Чертёж металлического каркаса с размерами Источник строительство-отделка-ремонт.рф В соответствии с ним трубы нарезаются на отрезки и маркируются попарно Источник строительство-отделка-ремонт.рф

После сварки трёх парных элементов каркаса, показанных в нижней части чертежа, в местах подвижных соединений просверливают отверстия и соединяют все три части между собой мебельными болтами с шайбами и контргайками. Затем прикручивают деревянные настилы и проверяют работу механизма.

Лавочка в сборе с примеркой сидений и спинки Источник строительство-отделка-ремонт.рф

Большой деревянный стол для беседки: материалы, конструкции, правила выбора, фото и

Перед тем как сделать лавку-трансформер готовой к использованию, временно прикрученные к каркасу доски снимают, каркас шлифуют и красят, деревянные детали тоже декорируют, используя защитные тонированные составы, краску или лак для наружных работ.

Если изделие будет эксплуатироваться на газоне или другой нетвёрдой поверхности, к ножкам нужно приварить небольшие площадки, вырезанные из толстого листа металла, чтобы под весом сидящих на скамейке людей она не продавливала грунт.

Готовое изделие Источник строительство-отделка-ремонт.рф

В отличие от этой, конструкции их гнутых элементов выглядят более изящно и стильно. Они сложнее в изготовлении и требуют наличия дополнительного оборудования – станка для гибки труб. Если вам нравятся именно такие модели, можно закупить материал и обратиться в специализированную мастерскую, где вам изготовят необходимые детали по предоставленным чертежам. Там же могут полностью сварить каркас, нужны только размеры как сделать лавку трансформер с профтрубы.

В следующем видео мастер очень подробно показывает процесс изготовления раскладной садовой мебели на металлическом каркасе из гнутых элементов, указывая все размеры и способы соединения:

Если подсчитать себестоимость такой скамейки, сделанной своими руками, и сравнить её с ценой подобных изделий, продающихся на строительных рынках и через интернет, то она окажется почти втрое ниже. Выгода ощутима, к тому же для себя можно выбрать наиболее подходящий дизайн, а не покупать то, что есть в продаже.

Стол от дизайнерской студии Heatherwick: подстраивается под размер комнаты

Коротко о главном

Раскладная садовая мебель удобна не только при недостатке места на площадке для отдыха. Когда стол не нужен, его убирают одним движением руки, превращая обеденный гарнитур в комфортную скамью со спинкой.

Какую мебель можно дополнительно изготовить из профильной трубы для создания комплекта

Скамейка, изготовленная из металла, является вещью максимально надёжной и долговечной. Сегодня на многих дачных и садовых участках можно повстречать подобные изделия. Они во многом превосходят стандартные деревянные варианты, демонстрируя более высокую практичность и неприхотливость.

Популярность металлических скамеек объясняется множеством положительных характеристик, которые им присущи.

• Главный плюс рассматриваемых изделий кроется в их прочности и стойкости к механическим повреждениям. Испортить, сломать или деформировать такую конструкцию невероятно сложно. Под действием осадков и температурных перепадов металлическая скамья не будет терять внешнюю привлекательность, становиться менее крепкой. Разумеется, речь идёт об ухоженных вариантах, изготовленных по всем правилам.
• Скамья из металла способна прослужить очень много лет. Сам по себе этот материал рассчитан на долгие годы эксплуатации. В этом качестве с металлическими конструкциями нецелесообразно сравнивать деревянные варианты.
• Металл можно легко комбинировать с другими материалами. Чаще всего встречаются модели, в которых предусмотрен металлический каркас, а спинка и сиденье сделаны из дерева. В результате получаются и надёжные, и красивые, и очень удобные конструкции.
• Металлические скамейки могут иметь весьма необычный, нарядный дизайн. На дачах и придомовых площадках можно часто встретить поистине изумительные конструкции, от которых трудно отвести глаза. Металлическая скамья может иметь разного рода декоративные элементы, изящные линии и изысканные черты. Подобная деталь эффектно дополнит придомовую территорию.
• Садовая и домашняя мебель, изготовленная из металла любого типа, является экологически безопасной. Пользоваться такими изделиями можно, не переживая за своё здоровье. Металлические конструкции не выделяют едких запахов, не вызывают аллергических реакций.
• Скамья из металла является абсолютно пожаробезопасной конструкцией. Более того, в случае воспламенения металл не будет поддерживать пламя, активно его распространяя. Того же нельзя сказать о моделях, сконструированных из древесины.

Какие функциональные особенности могут иметь лавки из профильной трубы

Особенности конструкции изделия зависят от индивидуальных требований и определяются на этапе проектирования. Профилированная труба довольно часто применяется для изготовления металлоконструкции лавки. Спинка и сиденье скамейки обшиваются планками из древесины.

На проектном этапе необходимо продумать особенности крепления деревянных планок и схему разделки заготовок профильной трубы. В зависимости от взаимного расположения элементов, торцы заготовок могут резаться под различными углами.

До того как приступить к производству скамейки, необходимо определиться с размерами изделия и разработать эскиз или чертёж. Это позволит в дальнейшем точно рассчитать потребность в материалах и облегчит процесс изготовления.

Разрабатывая эскиз, руководствуйтесь следующими рекомендациями:

• ширина опорной части скамейки должна быть в интервале 40–60 см;
• высота спинки 50 см над уровнем сиденья обеспечит достаточную площадь для опоры;
• расстояние от низа скамейки до опорных планок сиденья должно составлять 40–50 см.

Можно изготовить скамейку, имеющую спинку.

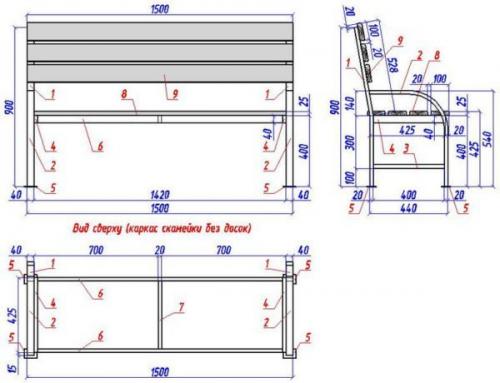

Чертёж содержит все необходимые размеры

Она более трудоёмка в изготовлении. Однако, присев на такую скамейку, можно максимально расслабиться и насладиться отдыхом.

Возможен вариант самостоятельного изготовления небольшой лавки. Изделие имеет традиционную конструкцию. Устройство опорного каркаса требует минимального количества материалов и отличается простотой.

Изделие отличается простотой конструкции

Отсутствуют жёсткие требования по геометрическим размерам скамейки. Следует руководствоваться индивидуальными соображениями, опираясь на удобство и функциональность.
