Двойная розетка – это удобное и практичное решение как для бытовых, так и для жилых помещений. Но это не означает, что подобное изделие в состоянии выдерживать потребителей с высокой мощностью. И чтобы установить двойную розетку в один подрозетник необходимо знать несколько основополагающих правил.

Что потребуется для работы

Прежде чем приступать к монтажу, следует вооружиться некоторым инструментом, а именно:

• Перфоратор.
• Коронка для работы по гипсокартону или коронка для бурения бетонных поверхностей.
• Фигурная и плоская отвёртка.
• Монтёрский нож с новым острым лезвием.
• Бокорезы.
• Подрозетник.

Подрозетник выбирается в зависимости от той поверхности, на которую он будет установлен. Со специальными раздвижными лапками – для гипсокартона, обычный пластиковый – для бетона.

Последовательность подключения двойной розетки в один подрозетник

Алгоритм действий описан с того самого момента, как перфоратором уже сделано отверстие в бетоне или гипсокартоне, в него вставлен и закреплён подрозетник. Чтобы закрепить изделие в гипсокартоне достаточно фигурной отвёрткой закрутить винты на корпусе, что приведёт к раздвижению фиксирующих лапок.

Для укрепления подрозетника в бетоне необходимо использовать шпаклёвку, размешанную с небольшой порцией строительного клея. После этого можно приступать к процессу монтажа.

Двойная розетка очень удобна тем, что с одного механизма на другой идёт провода-перемычки, установленные ещё на заводе. Всё что остаётся сделать мастеру – только подключить изделие к домашней сети.

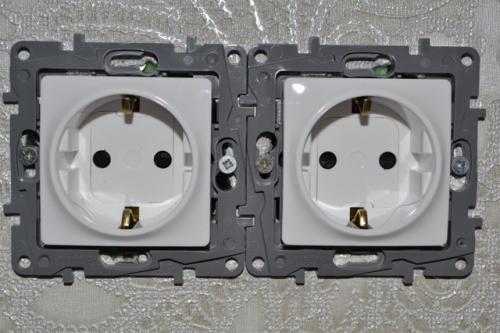

Внешний вид двойной розетки Внешний вид двойной розетки

Последовательность установки двойной розетки в один подрозетник:

1. Убедиться в том, что кабель, к которому будет подключена розетка, не находится под напряжением. Можно воспользоваться для этой цели индикаторной отвёрткой или мультиметром.

2. С помощью фигурной отвёртки открутить 2 винта, которые соединяют пластиковую панель с механизмом розетки.

3. Используя монтёрский нож, очистить изоляцию проводов не менее чем на 1 см. Лучше всего использовать специальный нож для снятия изоляции, которые не наносит вреда жилам, но такой инструмент предпочитают покупать только профессиональные электрики.

4. Послабить фиксирующий винт левой клеммы механизма розетки, вставить в него фазный провод. Обычно он с более агрессивным цветом изоляции: красный, тёмно-коричневый, реже – чёрный. Затянуть винт.

5. Послабить фиксирующий винт правой клеммы механизма розетки, вставить в него нулевой провод. «Ноль» маркируется более «тёплыми»: синий, голубой. Затянуть винт и проверить качество фиксации обоих проводников.

6. Послабить винт, который расположен на средней клемме. Это клемма заземления и к ней должен подходить провод с жёлто-зелёной изоляцией. Затянуть винт и проверить качество соединения.

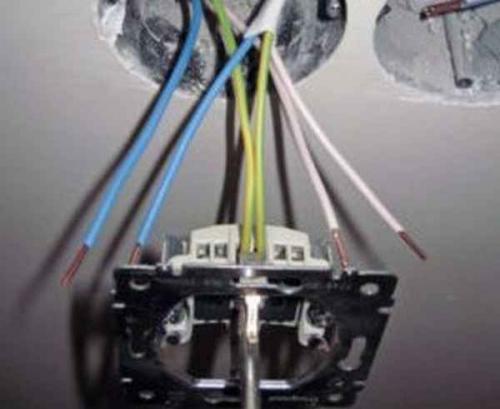

Правильное подключение провода Правильное подключение провода

7. Механизм с подключёнными проводами можно укладывать в подрозетник, аккуратно их изгибая. Основное правило – не нарушить изоляцию, иначе короткого замыкания не избежать.

8. Когда механизм будет находиться в подрозетнике, необходимо проверить его с помощью уровня, а после - затянуть боковые винты, которые разведут в стороны «лапки» и надёжно зафиксируют всю конструкцию.

Устройство двойной розетки. Двойная розетка – это вынужденная мера?

Отвечая на этот вопрос, мы говорим твердое «Да»! Двойная розетка – это действительно вынужденная мера. Гораздо лучше иметь две отдельные розетки, объединенные под общей рамкой, чем одну двойную. Попробуем аргументировать это утверждение.

Механизмы современных розеток и выключателей монтируются в стандартных монтажных коробках диаметром 68 мм и глубиной 40 мм или 60 мм (увеличенной глубины). Последние используются для того, чтобы за механизмом можно было еще и разместить элементы коммутации, что позволяет избавиться от распределительных коробок. Монтажные коробки также часто называют подрозетниками. Такое определение ошибочное, но оно настолько вошло в обиход, что бороться с этим бесполезно.

Различные виды монтажных коробок

Коробки делают из пластика, на боковых поверхностях и сзади имеются перфорированные отверстия для ввода кабеля, которые в нужном месте легко вырезаются ножом. Сбоку коробок могут быть «уши» — выступы, которыми можно соединять коробки вместе. Внутри «ушей» в дальнейшем легко прокладывать провод. Соединенные «ушами» коробки имеют стандартные межцентровые расстояния в 71 мм. Это позволяет монтировать механизмы розеток, выключателей, диммеров и других устройств рядом.

Механизмы двух розеток, смонтированных в двух монтажных коробках с межцентровым расстоянием в 71 мм

А потом закрывать их единой рамкой на два места. Если бы каждая розетка монтировалась со своей рамкой, то монтажные коробки пришлось бы «раздвигать» на бо́льшее расстояние и между ними была бы щель, что не так эстетично.

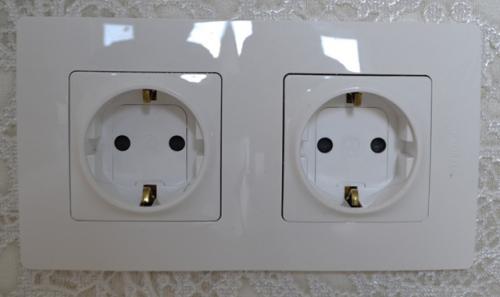

Те же розетки, но уже под одной рамкой

Теперь стоит определиться с некоторыми понятиями. Розетки, в которых два отдельных механизма монтируются в своих монтажных коробках, а потом они объединяются под одной рамкой называют сдвоенными или блок из двух розеток. Рассмотрим, что такое двойная розетка. Основным ее отличием является то, что две контактные группы для двух розеток монтируются в одном механизме, размещенном в одной монтажной коробке . Состав механизма можно увидеть на следующем рисунке.

Устройство двойной розетки без заземляющего контакта

Основная деталь механизма розетки – это корпус (1), который делается из термостойкого пластика. Ранее можно было встретить керамические корпуса, однако, сейчас это либо редкость, либо очень дорого. К корпусу присоединен суппорт (2), который «отвечает» за точное позиционирование розетки на плоской поверхности стены и крепление механизма к монтажной коробке при помощи саморезов (10).

Электрическая часть розетки состоит из шины (3), представляющей собой две сложенные вместе и соединенные латунные пластины, которые укладываются в пазы корпуса. На концах шины пластины «расходятся» образуя лепестковые контакты (4), отвечающие за надежный контакт с цилиндрическими штырями штепселя (вилки). Хоть и латунь и является упругим материалом, но все равно со временем соединение может разбалтываться, нарушая контакт. Для предотвращения этого явления в хороших розетках ставят пружинные скобы (5). Контакт с проводом обеспечивает квадратная гайка (6), прижимающая его к шине при помощи винта (7). Зачищенный провод заводится с задней части корпуса через специальные отверстия.

Крепление и центрирование механизма розетки в монтажной коробке кроме саморезов (10) осуществляется двумя подпружиненными лапками (8), которые имеют острые концы. При вращении винтов 9 по часовой стрелке (закручивании) лапки-фиксаторы раздвигаются в стороны и упираются в рельефную внутреннюю поверхность монтажной коробки, надежно фиксируют механизм.

Как подключить двойную розетку с четырьмя проводами. Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Источник svouimirukami.ru

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.

Обозначение фазы на розетке schneider electric. С какой стороны должна быть фаза в розетке?

С какой стороны должна быть фаза в розетке

Замена электропроводки требует подведение токопроводящих элементов (проводов и кабелей) ко всем розеткам и выключателям в доме. Однофазные розетки требуют наличия минимум двух токоподводящих жил. При наличии заземления, количество проводников увеличивается до трёх.

При этом важной составляющей является правильное расположение фазы и нуля в розетке. Для чего это нужно? Так, например, некоторые электроприборы отказываются работать по причине того, что фаза подводится не к тому контакту что нужно.

Какие электроприборы требуют строгого подключения согласно фазы и нуля? С какой собственно стороны должна быть фаза в розетке, и в каких случаях это не так важно? Узнайте об этом на сайте, если собираетесь делать замену электропроводки самостоятельно.

Для того чтобы сделать правильно и профессиональной роз вотку в доме или на объекте  любого строения надо быть мастером и профессиональным человеком в данной сфере. Но не менее важно работать с материалом который качественно и профессионально подобранный по данному делу вам пригодится где можно кмпвэ купить   там вам помогут выбрать именно качественный кабель!

С какой стороны должна быть фаза в розетке?

Здесь всё во многом зависит от того, какой источник электропотребления подсоединяется к розетке. Существует такое понятие, как поляризованная и не поляризованная вилка.

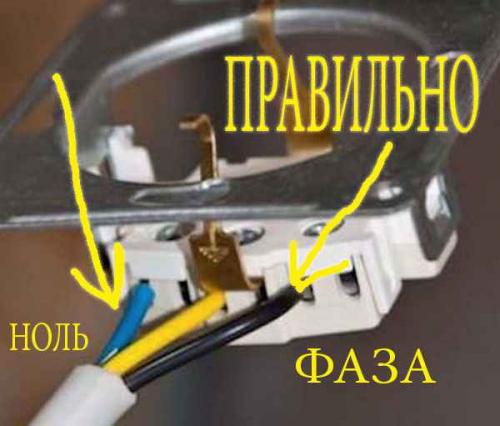

В первом случае, когда в розетку подсоединяется поляризованная вилка, очень важно, чтобы на какой-то конкретным провод уходила фаза, а на другой, рабочий ноль. Если этого не учитывать при подключении некоторых электроприборов, то могут возникнуть проблемы в их работе.

Например, некоторые котлы отопления требуют обязательного подключения через поляризованную вилку. То есть, для их работы очень важно, чтобы фаза подавалась на какой-то определённый провод.

При подключении не поляризованных вилок, которые в основном и используются для подключения большинства электроприборов в доме, нет разницы, с какой стороны будет фаза в розетке. Простыми словами, переменное напряжение для их работы, как раз и подразумевает отсутствие плюса и минусы.

Что говорится в ПУЭ, про расположение фазы и нуля в розетках

В ПУЭ ничего не говорится о том, с какой стороны должна быть фаза в розетке. Многие электрики утверждают обратное, и заверяют, что фазу необходимо подключать только с правой стороны.

Это утверждение сомнительное, поскольку большой разницы нет, где будет подключена фаза, с левой или правой стороны.

Электроприборы, для которых важно, где будет фаза

В первую очередь это некоторые модели газовых котлов. Для них очень важно подключение фазы к какой-то конкретной жиле сетевого кабеля.

Это так называемые «фазозависимые» котлы с электрическим контролёром пламени. Если подключить фазозависимый котел неправильно, то это грозит серьёзными проблемами в работе, вплоть до взрыва из-за утечки газа.

Важное примечание! Для облегчения поиска фазы, большинство электриков все же отдают предпочтение такому правилу, когда фаза в розетке подключается с правой стороны, а рабочий ноль с левой. Это правило облегчает процесс дальнейших ремонтных работ в электрике.

Однако важно понимать, что это не продиктовано ПУЭ. Поэтому прежде чем лезть в розетку, обязательно нужно проверить индикаторной отвёрткой, с какой именно стороны расположена фаза, а с какой ноль.

Подключение розетки по цветам. Подключение обычной розетки

Прежде всего, давайте разберем вопрос, как соединить провода на розетке?

Для этого нам необходимо подвести к ней фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто расположена под потолком выше выключателя освещения на входе в комнату. Но сразу отметим, что это не норма, а негласное правило.

Простое подключение розетки

Итак:

• Прежде чем подключать розетку, нам следует ее установить и, если применяется скрытый способ монтажа проводки, проложить к ней штробы от распредкоробки. Останавливаться на этом не будем,

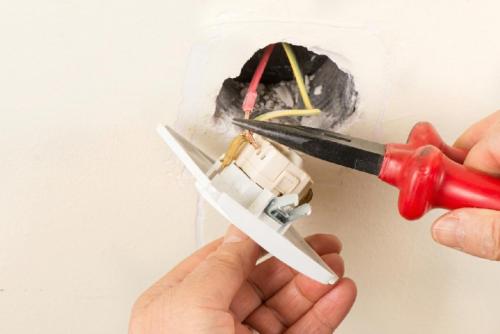

• Когда установка розетки окончена и выполнены все подготовительные мероприятия, можно приступать непосредственно к подключению. Для этого нам необходимо открыть распределительную коробку. Перед этим следует снять напряжение со всех проводов, расположенных в ней, а лучше сразу отключить вводной автомат на ваш дом или квартиру.
• Вскрыв распределительную коробку, нам следует определить фазный, нулевой и защитный провода от питающего линию кабеля. Если ваша электрическая сеть смонтирована в соответствии с п.1.1.29 ПУЭ, то желто-зеленый провод является защитным, голубой провод – нулевым, а третий провод — фазным.
• Если ваша разводка по дому выполнена «как-нибудь», то приступаем к поиску фазного, нулевого и защитного провода. Для этого следует обеспечить доступ к оголенным частям подводящего провода. Затем развести их в стороны, обеспечив удобство работы.
• Теперь мы можем подать на провода напряжение. Используя двухполюсный индикатор напряжения, определить фазный, нулевой и защитный провода.

Источник: https://remont.ru-best.com/dizayn/kak-podklyuchit-rozetku-dvoynuyu-s-chetyrmya-provodami-sborka-rozetki-s-chetyrmya-provodami-i

Как подключить розетку. Как установить розетку (75 фото): подробное описание, как сделать правильный монтаж своими руками одинарной или двойной розетки

Розетки в быту используют для подключения электроприборов к сети с напряжением 220 В. От их надежности и степени безопасности зависит срок службы бытовой техники, а правильная установка убережет от перегрева кабеля, искр и удара током.

Во избежание пожароопасной ситуации рабочий механизм крепится в специальный монтажный стакан. Его выбирают ориентируясь на материал стен. Розетка должна надежно фиксироваться в стене, чтобы она не вываливалась из подрозетника.

Устройство розетки

Современные розетки отличаются заглубленным посадочным местом и более широкими отверстиями под штыри вилки электроприбора.

Благодаря углубленной посадке, вилка надежно и прочно фиксируется в отверстиях.

Рабочие элементы:

• Основание розетки изготавливают из керамики или пластика. В пластик дополнительно вводят вещества, предупреждающие возгорание. На основании по бокам расположены ушки или отверстия с винтиками для монтажа в подрозетник.
• На основании закреплены токонесущие части, которые изготавливают из латуни, луженой латуни или бронзы. Латунные контакты устанавливают на дешевых бюджетных изделиях. Они быстро окисляются. Также при эксплуатации они разжимаются, теряется прочность соединения, контакт греется и начинает подгорать. Луженые контакты не окисляются, поэтому их устанавливают в местах с повышенной влажностью, ванных и кухнях. Бронза не окисляется и обеспечивает прочное, надежное соединение контактов.
• Лицевая часть представляет собой пластиковую панель, которая закрывает рабочий механизм и винты крепления.
• Контакты с заземляющим проводом устанавливаются для подключения мощных бытовых приборов и электротехники, требующих постоянных параметров напряжения и создающих электростатическое поле.
• Провода к розетке крепятся с помощью клемм. В винтовой клемме провод между двумя контактными пластинами фиксируется при помощи винта. В безвинтовой клемме провод фиксируется специальным зажимом с пружиной. Достаточно вставить провод в отверстие, и он прижимается автоматически.
