Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.
Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.
Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.
Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.
Источник svouimirukami.ru
Разобраться какие провода подключать весьма просто.
Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.
После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.
Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.
Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.
В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.
Подключение розетки по цветам. Пошаговые инструкции по подключению розеток
Определиться с вопросом о том, как правильно подключить розетку поможет изучение существующих способов подсоединения ее контактов к электрической сети. Но прежде желательно разобраться с видами этих изделий по их назначению По этому признаку они делятся на следующие типы:
- Розетки без заземления.
- С заземлением.
- Для подключения мощной силовой нагрузки (духового шкафа, например).
Рассмотрим каждый из этих случаев более подробно.
Подключение розетки с заземляющим контактом
Чтобы подключить розетку с третьим (заземляющим) контактом, необходимо, чтобы все жилы квартирной электропроводки были задействованы при монтаже. Одну из клемм следует подсоединить к фазному проводу, вторую – к нулевому, а к третьей нужно присоединить провод в желто-зеленой изоляции.
Подключаем розетку с заземляющим контактом — пошаговая инструкция в фото-галерее
бытовых устройств необходимо для защиты пользователя от случайного удара электрическим током. Такое возможно в ситуации, если у электрического прибора повредится изоляция, а напряжение 220 Вольт попадет на его металлический корпус. Наличие отдельного контакта, подсоединенного к надежному заземляющему устройству, снизит потенциал в этом месте до значения, безопасного для жизни человека.Подключаем розетку без заземления
Подключить розетку без заземляющего контакта не составит особого труда. Она подключается аналогично розетке с заземлением, нов этом варианте подключения задействовано только два контакта (один фазный и один нулевой).
Подключаем розетку без заземляющего контакта — пошаговая инструкция в фото-галерее
Если в электропроводке в квартире имеется провод в желто-зеленой изоляции, предназначенный для – он временно оставляется свободным. Чтобы он не мешал монтажу – его обычно отгибают в сторону, а конец надежно изолируют.

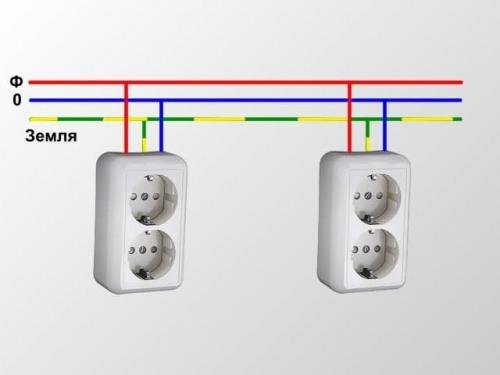

Как подключить двойную розетку 2 провода. Монтаж двойной розетки
Перед началом работы необходимо обязательно обесточить помещение, в котором будет устанавливаться прибор. Схема подключения двойной розетки, с заземляющим проводом, зависит от её классификации. Если установка будет производиться на новом месте, то в первую очередь подготовить нишу для подрозетника. При замене нужно демонтировать старое устройство, и если есть необходимость, заменить провода.
Установка розетки в один подрозетник
Монтаж двойной розетки в один подрозетник, можно осуществить не демонтируя старый. Замена старой одиночной розетки на сдвоенный вариант, чаще всего происходит, в связи с её поломкой. Нередко их подключают не в соответствии с нагрузкой, в результате чего она быстро подгорает от перегрева проводки и её корпус плавиться. Чтобы этого не допустить, необходимо учесть все нюансы и посоветоваться со специалистом . Важно подобрать кабель с соответствующим сечением. Если учитывать каждую мелочь и делать на совесть — прибор может прослужить долгое время. Иногда после замены розеток приходится делать небольшой ремонт, поэтому не стоит исключать этой возможности.
Извлечение старой розетки
После отключения электричества необходимо убедиться, что кабель с которым придется работать — обесточен. Проверить можно индикаторной отверткой.После этого приступают к демонтажу старого устройства. В первую очередь нужно открутить крепежные винты, и снять защитную крышку. Далее необходимо отсоединить провода и открутить крепёжные распорки. Затем извлекают сердцевину.
Установка нового подрозетника
Самым трудоёмким процессом является установка подрозетника. От этого зависит как будут продвигаться дальнейшие дела, а также окончательный результат. Начинается установка с подготовки ниши. Для этого понадобится перфоратор, которым нужно выдолбить небольшое углубление в стене, в том месте где будет источник питания. Ниша должна быть больше, чем корпус подрозетника.
Когда углубление готово, крепится сам подрозетник, но перед этим необходимо пропустить через него силовой кабель. Фиксируется он при помощи держателей, находящихся с его обоих боков. Затем нужно закрутить установочные лапки, которые распираются в стенки и держат корпус. Иногда они могут отсутствовать, и их необходимо покупать отдельно. Вот поэтому перед началом работы рекомендуется всё проверить и подготовить.
Со временем, конструкция может расшататься, и впоследствии розетка вываливается наружу. Чтобы этого не случилось, некоторые хозяева, заполняют свободное пространство между корпусом и стенками ниши, каким-нибудь раствором. Можно использовать гипс, алебастр или обычный цементный раствор.
Установка розетки
Как правильно подключить двойную розетку, чтобы потом не пришлось переделывать? Начинать нужно с зачистки кабеля. Для этого необходимо снять основную его оболочку, чтобы были видны жилы, с запасом около 10 см. Сильно длинные провода могут не поместится в коробке. Если проводка старая и концы очень короткие, их можно нарастить. Для хорошего контакта лучше использовать специальные клеммы, или скрутить их пассатижами, а затем изолировать.
Далее нужно зачистить концы на 1,5 см. После чего нужно подсоединить их к контактам на керамической сердцевине. Привычно считать маркировку проводов по их цвету. Обычно, фазой отмечается коричневый провод, ноль — синий, а земля — жёлтого цвета.
После этого необходимо ослабить контактные клеммы на сердцевине розетки, вставить зачищенные концы в таком порядке: фаза и ноль должны быть подключенными к боковым контактам, а заземляющий провод подсоединяется к центральному контакту, который обычно маркируется значком заземления. Главное ничего не перепутать, чтобы избежать замыкания.
Когда контакты подключены и затянуты, можно приступать непосредственно к самой установке двойной розетки. Для этого, аккуратным образом укладываются провода в подрозетник, чтобы они не попали под крепёж. Некоторые электрики советуют их сложить гармошкой и связать. Затем сердцевина розетки вкладывается внутрь закреплённого подрозетника и фиксируется крепежными лапками или саморезами. Чтобы не было перекоса, можно воспользоваться уровнем. Заканчивается процесс прикреплением защитной пластины, после чего закрывается декоративной рамкой, которая обычно просто защёлкивается в специальные пазы.
Если всё сделано правильно, то не должно остаться никаких зазоров. Не стоит думать, что если розетка двойная, то мощность её удваивается. Она и питающая её электропроводка, рассчитана на 16 ампер, что необходимо учесть при её эксплуатации.

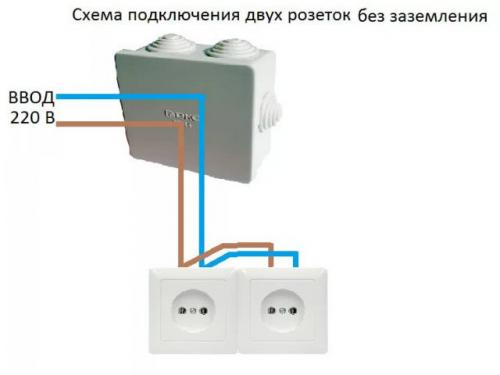

Иногда люди спрашивают, как подключить розетку без заземления. Это не составляет никакой сложности. Процесс похож на предыдущий, только при этом лучше использовать двужильный кабель. Если такой возможности не представляется, то заземляющую жилу обрезают до основной оболочки, изолируя его. При этом, используется самая обычная розетка на два гнезда.
