Чувствительный механизм может иметь дополнительные элементы, его система основывается на разнообразных принципах работы.
Стоит отметить наиболее популярные варианты:
Модификация с пультом дистанционного управления. Удобно пользоваться при включении бра, светодиодной ленты, к примеру, управлять освещением многоуровневого натяжного потолка. Все выключатели света с пультом дистанционного управления являются обладателями своего неповторимого адреса. А проще говоря, каждый радиопередатчик включается только на команды, посланные с установленного в оперативной памяти ресурса управления.
Емкостной тип действует в роли средства измерения освещения и восприимчив к нахождению объекта на определенном расстоянии. Механизм устанавливают вместо классических переключателей света. Чтобы привести его в действие, не требуется кликать клавишей. Устройство реагирует на малейшее касание. Такую установку можно смонтировать самостоятельно.
С таймером, который в заданное время выдает определенный сигнал. Минимизирует расходы электричества, выключая свет, если из квартиры все ушли. Электронная схема прибора создана и приспособлена к различным видам ламп: традиционные лампы, с парами галогена, со светодиодами, также сенсорные выключатели используют для функционирования любого оборудования, что в большей степени расширяет области использования.

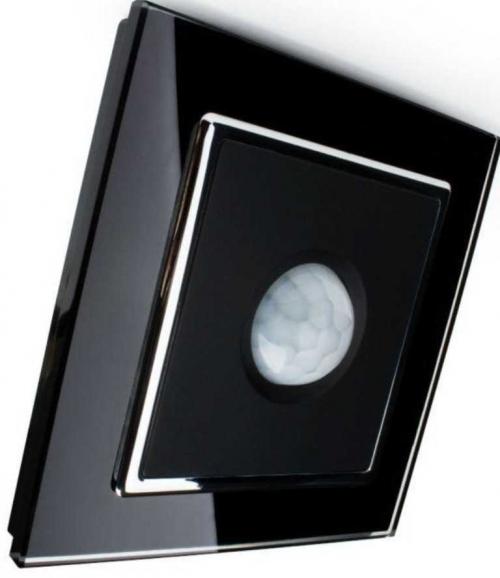

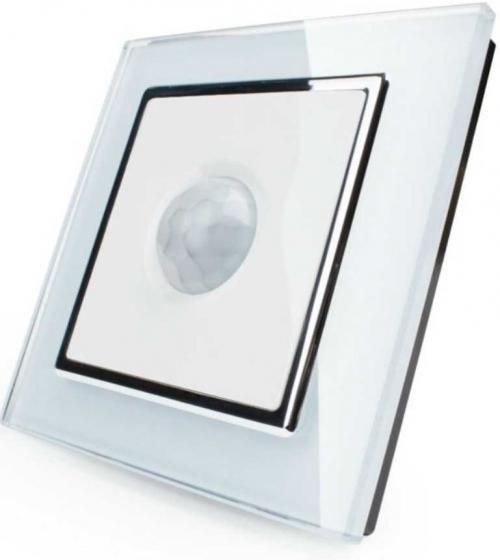

Переключатель, оснащенный инфракрасным датчиком, выполняет свои функции бесконтактно. Он распознает только тепловые излучения в электромагнитном поле, которые исходят от тела при передвижении. Аналогичное название – это датчик перемещения.
Работа этого устройства основывается на действии чувствительного элемента. В приемник, снабженный накопительной линзой, электрооптическое устройство посылает тепловые потоки.

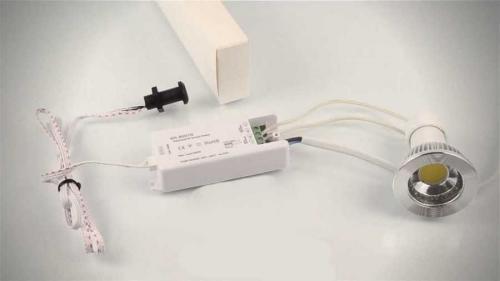

Сенсорные выключатели для светодиодных лент (диммеры), предназначенные для регулирования света. Они могут работать в совокупности с установками на питании не меньше 12 В.
Модели снабжены фотодатчиками, которые блокируют переключатель при дневном свете. Исключена вероятность срабатывания сенсорного механизма на маленькие объекты, как домашние животные.
Можно ли заменить обычный выключатель на сенсорный. Достоинства емкостных коммутаторов
Говоря о преимуществах данного вида включателей, следует отметить их следующие качества:
- Длительный срок эксплуатации. Этому немало способствует отсутствие движущихся частей и контактных групп.
- Совместимость со всеми типами осветительных приборов. Выпускаются модели с диммиром для светодиодных лент и энергосберегающих ламп, если у таковых предусмотрена такая возможность. Помимо этого допускается коммутация любых цепей, отвечающих условиям эксплуатации выключателей
- Наличие дополнительных функций.
- Возможность интеграции в систему «Умный дом».
- Большой выбор цветовых и дизайнерских решений. Выключатели «Зайцы» модельный ряд Kopou
- Отсутствие механических контактов.
- Сенсорный датчик можно установить в стандартный «стакан» для выключателя скрытой проводки.
Теперь кратко о недостатках. В первую очередь необходимо отметить, разницу в стоимости с обычными механическими выключателями, но она стала значительно меньше, чем 10-20 лет назад. Цена недорогих китайских сенсорных моделей сегодня значительно дешевле, чем на механические выключатели известных брендов, например GTS или Electronics.
Иногда наблюдается мерцание светодиодных ламп, подключенных к сенсорным включателям. Это может быть связано как с низким качеством самих источников освещения, так и бюджетными моделями коммутаторов. Проблему можно устранить двумя способами:
- Использовать продукцию известных брендов (Jazzway, Panasonic, Сапфир, Funry, LightaLight, Tronic , Sesso и т.д.).
- Подключить параллельно светодиодной лампе конденсатор на 0,1 мкф 630 В.
Сенсорные выключатели неисправности. Нюансы сенсорных переключателей света
Привет, Пикабу! С недавнего времени работаю электромонтажником, и хочу поделиться случаем с этой самой работы. Возможно, кому-то будет полезно.

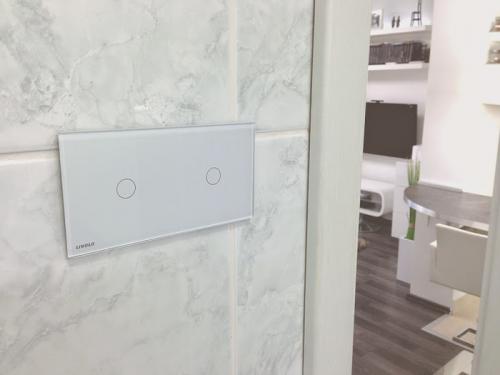

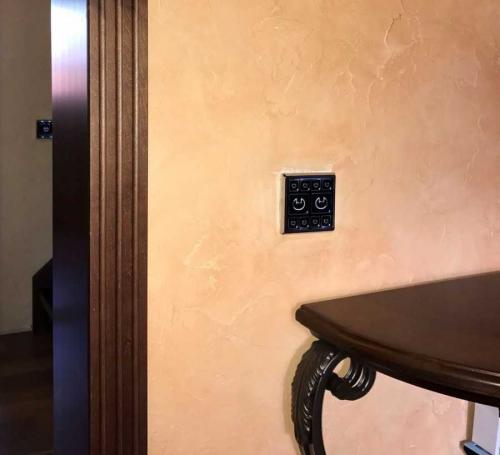

Значит, ситуация. Загородный дом, ремонт уже сделан, осталось занести мебель и можно въезжать. Однако, незадача, не работают сенсорные переходные выключатели света Livolo (как на фото из интернета):
Выясняем входные данные. Черновую проводку исполнял неизвестный иногородний ноунейм и сейчас не берёт трубку. Проекта так в глаза и не увидели, есть только инструкция к выключателю на английском и небольшое пояснение на русском. Приехали в первый день, что-то потыкались, попрозванивали, но ни капли жизни в китайскую технику так и не вдохнули. На следующий день бригадир доверяет эту задачу мне и сажает разбираться. Начинаю расследование.

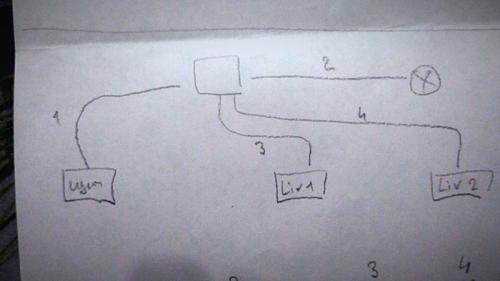

Итак, что я знаю о проходных выключателях и чем они отличаются от обычных? Если обычный выключатель расцепляет фазный провод, то проходной даёт току как бы два пути на выбор. Поэтому к нему идут три провода: фазный и два обратно в скрутку, на другой переключатель. Ко второму приходят два этих провода и фазный, который уходит на светильник. Главное, что я усвоил из этого знания: выключатели цепляются последовательно . Окей, рисуем под это дело технологичную монтажную карту кабелей, основанную на физическом расположении частей в пространстве:
Квадрат по центру - коробка со скрутками. Согласно ранее проведённым исследованиям на Ютьюбе о монтаже скруток, пробуем понять как они собраны в распределительной коробке. И молимся, чтобы предыдущий электрик сделал всё правильно.

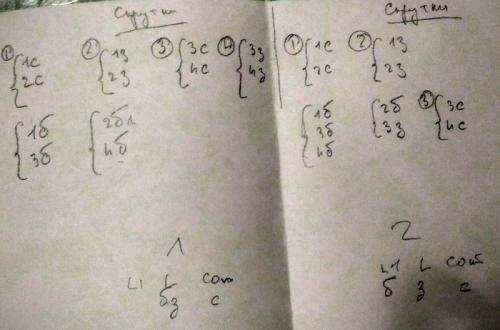

Получилась вот такая картина:
Что это всё значит? Подключение выполнено кабелем ВВГ 3х1,5 стандартных цветов: сине-белый (с), белый (б) и жёлто-зелёный (з). Номера кабелей согласно нашей высокоточной карты. Итак, первая струтка: ноль, который пошёл напрямую от распределительного щита на светильник. Вторая - земля, которая так же идёт на светильник. Третья и четвёртая - те самые два варианта прохождения тока между переключателями. Скрутки без номера это участки щит-переключатель и переключатель-светильник. Если всё правильно, то мультиметр это покажет, когда вернёмся на объект. Теперь изучим схему из инструкции.

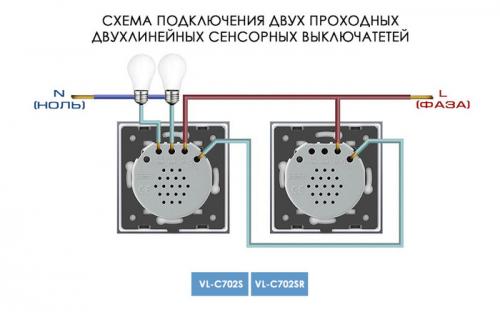

Вот она, опять же из интернета:
Разъёмы справа налево:
Com - соединение для сопряжение
L - приход фазы
L1, L2 - потребители
Земля (в него даже болт не был вставлен, так что без неё)
Что нам пытается сказать эта схема? А то, что если ты хочешь управлять светом из разных частей комнаты, то цепляй-ка ты нас, братан, параллельно . А ещё один проводок кинь, чтобы мы общались друг с другом. Сопрягались, что называется.
Интересно, давай пофантазируем какими должны быть скрутки в коробке в таком случае и сможем ли мы объегорить схему существующую.
Итак, что у нас тут. Ноль и земля идут сразу на светильник, три фазных провода скручиваются в единое целое, жёлто-зелёный провод до переключателя используем как фазный и кидаем на светильник (2б-3з), синий используем для соединения переключателей (com). В таком случае у нас получилась бы корректная схема, прям как производитель завещал. Но так как вскрывать новенькие стены, искать коробку и восстанавливать заводскую корректность было бы решением, мягко говоря, непрофессиональным, пришлось импровизировать.
Сопоставив скрутки и пораскинув мозгами решение пришло: использовать жёлто-зелёный провод как фазный и технологично вкрутить его в пару к белому фазному на фазном переключателе.
Что ж, приезжаем на объект, прозваниваем провода и, да, предыдущий электрик всё сделал правильно. Воплощаем задумку, сопряжаем переключатели и проблема решена.
С этими выключателями был ещё один момент: некоторые светильники беспорядочно мигали. Оказалось, что это были модели выключателей с функцией дистанционного управления и проблема устраняется сопряжением с пультом.
Прошу прощения за непростительную вырвиглазность высокотехнологичных схем расположения. Фоткал на тапок при плохом свете и докручивал в редакторе вк.
Эта история приоткрыла для меня мир ремонта. Я в очередной раз узрел, как далеки друг от друга проектировщики и исполнители. Даже в стильном и классном доме.
Спасибо за внимание.
