Доброго всем времени суток!

Сегодня мы поговорим о том, как на своем дачном участке поставить мангал. Не переносной металлический, а кирпичный стационарный. Чем хорош такой мангал? В первую очередь дизайнерскими качествами. Выполненный не только в оригинальной форме, но даже в простом исполнении, он привнесет на ваш дачный участок элемент ландшафтного дизайна и станет местом комфортного отдыха.

Пошаговая инструкция кирпичного мангала

Итак, мы решили построить мангал из кирпича. Что нам для этого необходимо? Начнем с инструментов и материалов. В первую очередь, раз у нас кирпичный мангал, значит нам нужен будет кирпич. Поскольку мы строим своего рода печь, следовательно понадобится специальный печной, или шамотный кирпич. Это огнестойкий кирпич, выдерживающий большие перепады температур.

Раствор для кладки кирпича представляет собой смесь глины с песком, предварительно замоченная. Для мангала, поскольку он стационарный необходим будет фундамент. Для его изготовления нам потребуются цемент, песок, доски для опалубки, арматура, камни и щебень.

Для скрепления дополнительных элементов надо приготовить металлические уголки, решетки, различные задвижки и лист железа.

Что касается инструментов, то здесь будут необходимы лопата, мастерок, ведра, корыто для раствора.

Количество кирпича зависит от того проекта, который вы нарисуете сами, или найдете уже готовый. Ниже приведено несколько вариантов мангала из кирпича.

• Если вы не хотите заморачиваться со сложными схемами своего сооружения, а просто хотите поставить достаточно несложный мангал, то следующая схема, возможно, окажется подходящей.

Делаем фундамент

Фундамент мангала должен быть ровным, для чего можно воспользоваться строительным уровнем. Так же для гидроизоляции необходимо будет использовать рубероид

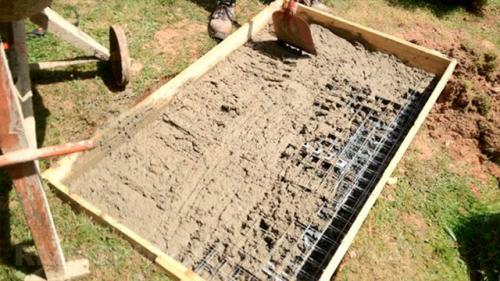

Исходя из размеров мангала в проекте, вырываем яму. Дно этой ямы выкладываем камнем с щебнем и устанавливаем опалубку. После этого заливаем яму бетонной смесью (если кто не помнит ее пропорции из цемента и песка равны 1:3), при этом укладываем армирующую сетку.

А пока бетон стынет, можно приготовить глиняный раствор для кладки. Для этого в специальной таре (бадья, бочка) на неделю замачиваем глину. Периодически ее перемешиваем и при необходимости добавляем воду.

После этого насыпаем песок. Что бы проверить качество раствора необходимо немного глины смешать с сухим песком, затем скатать смесь в жгут диаметром 1 см.

Если он не потеряет формы, не растрескается или растечется, то все нормально.

После того, как бетон полностью застыл, можно приступать к кладке кирпича.

Кирпичная кладка

Кладку начинаем с возведения трех опорных стенок – две боковые и одна задняя. Если вам необходим сквозной вариант конструкции, то заднюю стенку можно не делать.

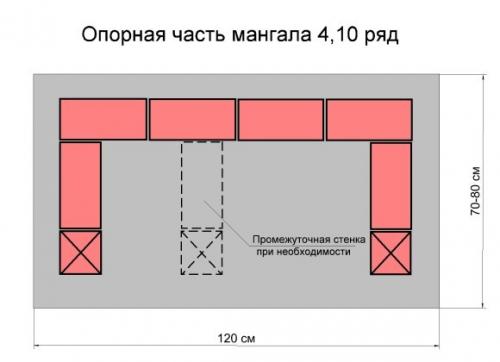

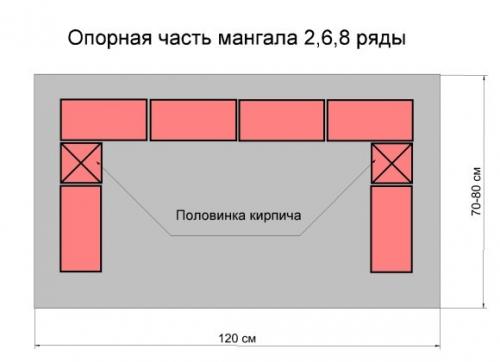

Ниже на рисунках показана порядовка кирпича.

При необходимости, в мангале можно сделать отделения одно для жарки, а другое для посуды. Для этого, в опорной части устраиваем полости, поставив еще одну промежуточную стенку в полкирпича.



После того, как выложили все стенки, перекрываем их бетонной плитой. Для этой цели используем плиту OSB подходящего размера. Устанавливаем ее снизу таким образом, чтобы после застывания бетона можно было спокойно извлечь опалубку. Сверху ставим квадратную рамку из обрезной доски, высота которой равна толщине заливаемой плиты.

Барбекю из кирпича проект. Проекты кирпичных конструкций

Проект барбекю из кирпича под индивидуальные потребности можно без проблем заказать на фирме, занимающейся их изготовлением. Как вариант – найти готовые проекты. Но сделать чертеж требуемой конструкции вполне реально своими руками.

Сколько нужно кирпича для барбекю — можно посчитать на порядовках

Барбекю из кирпича – размеры многофункционального сооружения

Проект барбекю из кирпича с мойкой, разделочными столами, казаном и духовкой

Схема строительства садового сооружения с навесом

Малогабаритные конструкции, в состав которых входит только барбекю, несложны в проектировании и изготовлении. Обычно печь состоит из трех кирпичных стенок, установленных на фундаменте, внутри укладываются металлические решетки.

Такое сооружение удобно расположить в любом месте на участке. Этот вариант не потребует большого количества материалов и затрат на возведение. Простой чертеж с порядовками также не вызовет трудностей даже у неопытного человека.

Более сложными в проектировании и изготовлении являются варианты конструкций с дымоходом. Здесь потребуется схема трубы для отведения дыма. Но ее необязательно делать из кирпича. Часто применяют простые варианты из металла. Если к сооружению подведены электросети, то отличным вариантом станет установка кухонной вытяжки.

Также будет удобно устроить около печки небольшой столик. Он может быть частью кирпичного сооружения, либо отдельно стоящим элементом. Внизу можно предусмотреть шкафы для посуды и отделения для хранения дров или угля.

Зона барбекю своими руками. Правила выбора места под мангал на участке

Перед тем как приступить к оборудованию мангальной зоны, владельцу участка следует ознакомиться со следующими нормами:

• Пожарная безопасность. Мангальная зона на даче является местом, где разводится открытый огонь. Соответственно, к этой зоне предъявляются повышенные противопожарные требования. Источник огня должен находиться на расстоянии 10 м от жилых и хозяйственных построек из дерева, или 5 м от кирпичных строений. Нежелательно размещать зону барбекю на даче рядом с деревьями и кустарниками.
• Ветрозащита. Площадку для мангала следует планировать в месте, укрытом от ветра за счет естественного рельефа или других построек. Также нужно помнить об удобстве соседей – дым и запахи не должны им мешать. Наиболее простым решением для защиты от ветра будет сооружение специальной ветрозащитной стенки высотой до 2 м.
• Эргономичность. Зона барбекю в частном доме – это зона отдыха, а поэтому нужно предусмотреть удобство подхода к месту сбора гостей, особенно в вечернее время. Дорожки должны быть широкими и нескользкими, площадка и подходы к ней освещены, к месту приготовления шашлыков желательно подвести водопровод. Боковые стенки не должны заслонять вид на детскую площадку, где могут играть малыши. Часто мангал устанавливают не просто во дворе, а рядом с баней, чтобы совместить эти виды отдыха.
• Эстетическое восприятие. Отдыхать в красивом месте вдвойне приятнее. Владельцам нужно предусмотреть, чтобы вид из зоны отдыха с мангалом не выходил на соседский туалет, покосившийся забор или сарай. Наслаждаясь отдыхом и пищей, приятней смотреть на цветочные клумбы, небольшой водоем или живописные деревья и кустарники.
