Как устроен электрический дровокол. Классификация дровоколов

Как устроен электрический дровокол. Классификация дровоколов

Чтобы разобраться с чертежами, фото и инструкциями дровокола созданного своими руками, следует знать, какие есть разновидности данных устройств.

Классификация дровоколов производится с учетом типа привода:

• простой вариант на бензиновом или дизельном топливе, который отличается автономностью и высокой эффективностью;
• для малых объемов рекомендуются устройства механического типа;
• к стационарным вариантам относятся модели, функционирующие на электричестве.

По конструктивным особенностям и принципу колки, дровокол бывает следующих видов:

• электрический дровокол с вертикальным расположением полена;

Модель AL-KO LHS 6000

• устройство реечного типа;

Модель реечного типа со станиной

• винтовой отличается большой мощностью;

Винтовая модель

• гидравлический.

Гидравлический вариант может использоваться в хозяйственных целях

Для применения в быту стоит выбрать гидравлические и винтовые варианты дровокола своими руками.

Характеристики моделей с конусообразным колуном

В электрических и дизельных аппаратах задействуется колун в виде конуса, который раскалывает ствол при помощи механического давления и за счет передвижения наконечника колуна. При этом не затрачиваются большие усилия и расход топлива минимален.

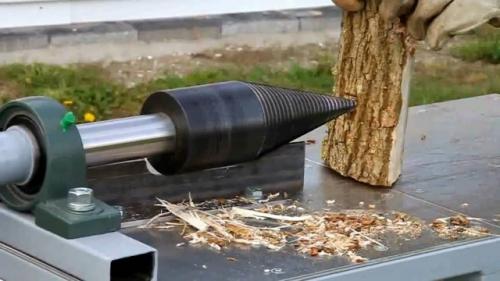

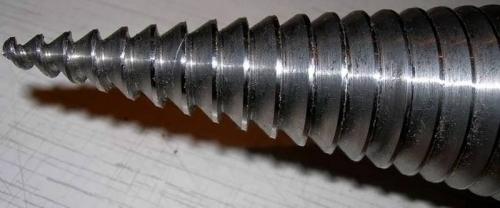

Основная конусная деталь

Аппарат состоит из следующих частей:

• мотор с мощностью 1,5 кВт, количеством оборотов около 400 и напряжением не более 380;
• станина представляет собой настольную поверхность, куда складываются дрова;
• редуктор применяется для контроля за оборотами.

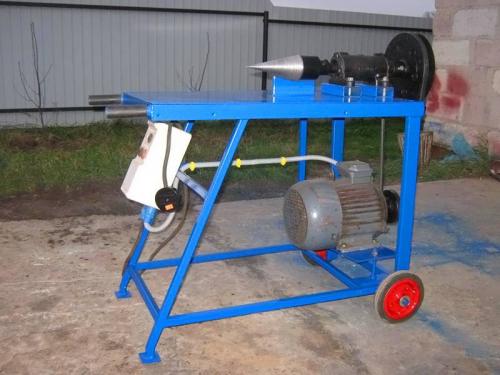

Работа конусного дровокола

Если решите делать такой дровокол своими руками, то чертежи, фото, инструкции к нему будет легко найти на страницах интерьера, а все составляющие можно найти по доступной цене. Подобные аппараты применяются для небольших котельных , бань  и загородных усадьб .

Особенности гидравлического дровокола

При помощи гидравлической модели можно обработать значительный объем сырья за кратчайшие сроки. Работа аппарата выполняется за счет двигателя и насосного гидравлического оборудования.

Дровокол ручной. Существующие разновидности конструкций дровоколов

Колка большого количества дров вручную, возможно, и полезна для здоровья, но ее никак нельзя назвать слишком приятным занятием. Кроме того, этот процесс занимает немало времени. Поэтому дровокол в хозяйстве никогда не станет лишним.

При выборе конструкции этого прибора для самостоятельного изготовления не стоит всецело ориентироваться на разновидности, предлагаемые к приобретению в специализированных магазинах. Их достаточно много, и каждый из дровоколов требует соблюдения определенных правил безопасности, которые не всегда выполнимы в домашних условиях. В связи с этим первое, что необходимо сделать, планируя изготовление подобного приспособления самостоятельно — это определиться с тем, для заготовки какого количества дров и в каких климатических условиях он необходим. Возможны различные варианты:

• Для регулярной заготовки большого объема дровяного топлива, необходимого для отопления крупного дома, расположенного в регионе с суровым климатом.
• Для подготовки небольшого количества дров для домов в регионах с мягким зимним климатом.
• Для периодической колки дров, которые используются в дополнение к основному топливу — углю, брикетам и т.п., или же для обогрева хозяйственных нежилых помещений.
• Для заготовки небольшого объема топлива для камина или же отопления дачи в зимний период при посещении ее в выходные дни.

Заготовка дров — это в достаточной степени опасный процесс, так как не всегда возможно предсказать, в каком направлении полетит щепа при раскалывании полена. Поэтому для домашнего использования рекомендуется выбирать конструкцию, максимально безопасную в бытовых условиях.

На сегодняшний день существуют следующие варианты приспособлений для колки дров нажимного и ударного типа:

• Механизированные дровоколы ударного типа, имеющие промежуточный накопитель энергии — довольно экономичны и высокоэффективны. Они практически полностью освобождают от физической нагрузки, но имеют сложную конструкцию и крайне опасны в работе. Подобные установки способны справиться со сложными породами древесины, например, легко расщепляют даже комлевые кряжи вяза или лиственницы.

Механический энергонезависимый дровокол.

• Ручные дровоколы без использования механического привода. Они доступны по цене, просты по конструкции и энергонезависимы. Такие модели работают в нажимном режиме и способны раскалывать сучковатые и свилеватые поленья диаметром 250÷300 мм. Подобные приспособления значительно облегчают колку дров, повышают безопасность работы по сравнению с ручным процессом.

Однако, эти приспособления все же малопроизводительны, поэтому больше подходят для нерегулярной заготовки топлива в небольшом количестве, например, для камина, используемого в качестве дополнительного отопительного прибора.

Цены на дровокол

дровокол

• Дровоколы, работающие от электромотора или двигателя внутреннего сгорания. Безусловно, обладают более высокой стоимостью, но зато практически полностью исключают приложение значительных усилий при колке дров.

У таких приборов – отменная производительность, и они подходят для заготовки большого количества дров для дома площадью в 250÷300 м², расположенного в регионе с суровыми зимами, с морозами, доходящими до — 40 градусов. Достоинства их и в том, что обеспечивается высокий уровень безопасности в работе. Однако, устройство имеет довольно сложную конструкцию и потребляет немало энергоресурсов — жидкого топлива или электроэнергию.

По принципу своего действия дровоколы подразделяются на следующие разновидности:

• Реечные дровоколы — рейка с установленным на нее специальным наконечником-колуном ударяет по полену, разбивая его на несколько частей.

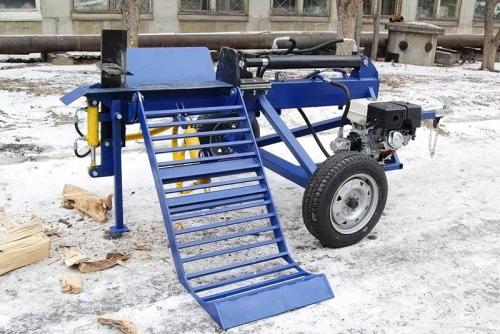

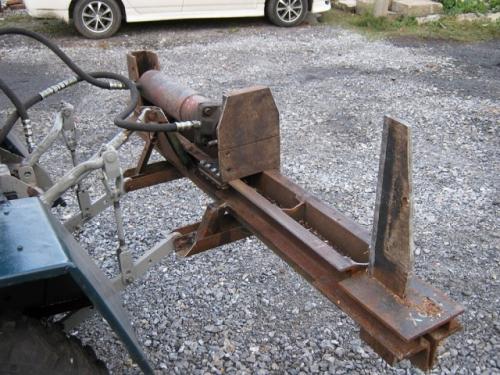

Одна из моделей гидравлического дровокола

• Гидравлические приборы — в таких установках установленный чурбак перемещается и прижимается к колуну с помощью гидравлического пресса. Благодаря выраженно высокой силе прижатия, полено разделяется надвое или даже сразу на несколько частей — это зависит от формы установленного колуна.

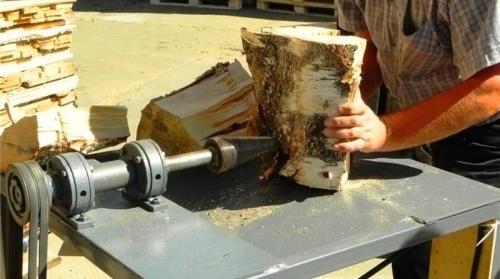

Дровокол с конусным винтом — компактность, хорошая производительность и относительная простота конструкции

Конусные винтовые дровоколы. В этих моделях полено раскалывает на несколько частей своеобразный конусный винт, который «вгрызается» в древесину и за счет своей клиновидной формы — раскалывает ее вдоль волокон.

Дровокол электрический своими руками. Преимущества и недостатки использования дровокола

Наверняка не все чётко понимают нужен ли им этот агрегат, ведь большинство людей колют дрова вручную. Давайте ознакомимся с главными плюсами и минусами использования этого устройства и попытаемся понять целесообразна ли его покупка (сооружение).

К достоинствам относится:

1. Минимальное участие человека. Всё, что от вас требуется – следить, чтобы все процессы протекали правильно и заниматься подачей дров. Всё остальное дровокол сделает за вас.
2. Скорость и эффективность. Естественно, электрическое устройство, оснащенное двигателем, работает намного быстрее и, в отличие от человека, не требует отдыха и перерывов. Благодаря возможности беспрерывной работы, вы получите нужное количество дров за небольшой промежуток времени.
3. Удобство. Использование дровокола сохранит не только время, но и здоровье, так как в процессе работы вам не придётся даже наклоняться. Этот факт непременно порадует людей, страдающих от болей в спине.
4. Эксплуатация в любое время. Аппарат всегда должен быть в исправном состоянии, чтобы вы без проблем могли нарубить необходимое количество дров.
5. Простота использования. Как ни странно, но справиться с устройством сможет даже хрупкая женщина. При работе не требуется использование грубой силы, поэтому проблем с эксплуатацией дровокола не возникнет.

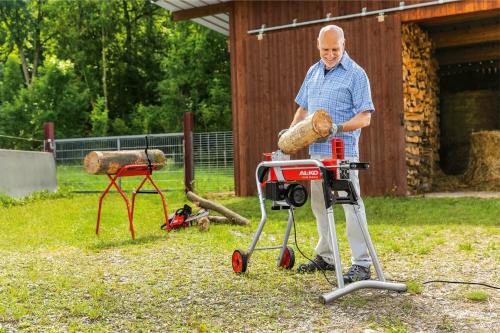

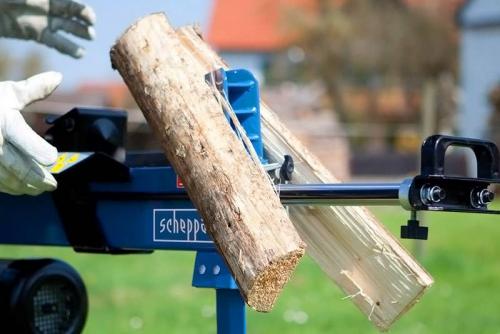

Небольшой электрический дровокол поможет гораздо быстрее справиться с рубкой дров

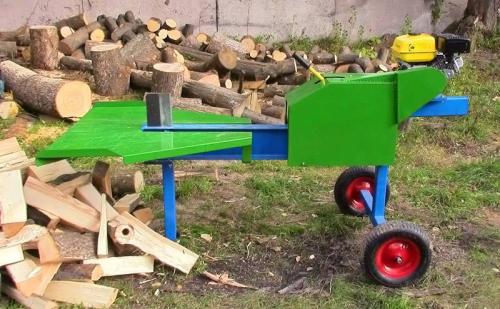

Существуют мобильные дровоколы, это обычно прицепы на колесеах, с помощью которых можно нарубить дров в любом месте

Конечно, нельзя забыть и о недостатках, которые тоже имеют место быть. К ним относят:

1. Конструкция дровокола довольно сложная, особенно если говорить о гидравлических моделях, поэтому уход за ними должен быть тщательным и своевременным. Если какая-то деталь выйдет из строя, могут возникнуть сложности в процессе её замены.
2. Дровоколы имеют относительно высокую стоимость. Но если вы решите соорудить устройство своими руками, то сможете значительно сэкономить.

Отметим! Использовать такой аппарат в целях заготовки дров для небольшого камина – нецелесообразно, так как расходы на покупку, электроэнергию и эксплуатацию не окупят себя.

Другое дело, если в вашем распоряжении есть целое хозяйство. В этом случае дровокол станет для вас верным помощником и сэкономит большое количество времени и сил. Те, кто занимается промышленной заготовкой дров, также не смогут обойтись без этого устройства.

Дровоколы гидравлические. Как выбрать гидравлический дровокол

Основные характеристики современных дровоколов и их описание представлены в небольшой табличке ниже.

Критерий выбора	Разновидности и возможности устройств
Тип конструкции	Наиболее популярные устройства – гидравлические дровоколы, усилие в котором создается за счет мотора и гидравлического поршня, благодаря чему заготовку прижимают к ножу. Винтовой колун (дровокол «морковка») – еще одно распространенное решение в силу того, что его можно сделать своими руками. Ось привода приводит во вращение винтовой конус, который при подаче заготовки буквально ввинчивается в нее и разрывает слои древесины. Реечный дровокол является простым в устройстве, но довольно опасным в применении. В таком колуне заготовка толкается за счет усилия, передаваемого рейке от вращающейся шестеренки. Если все перечисленные выше варианты снабжены приводом, то инерционный или пружинный дровокол уже требует некоторого применения ручной силы. За счет большого плеча и пружины он модернизирует подход к традиционной колке.
Привод	Применяются устройства на базе электродвигателей (220 В/380 В) и бензиновых моторов. Выбор определяется исключительно удобством и условиями работы.
Максимальное усилие расщепления	Определяет величину усилия давления поршня на заготовку – характерно для гидравлических и реечных дровоколов. В частном порядке достаточно использовать модели с усилием от 4 до 6 т. Более мощные модели подойдут для работы с длинными бревнами и в промышленных масштабах.
Рабочее положение	Определяет положение оси заготовки при работе. Различают колуны с горизонтальным, вертикальным и комбинированным положением. Первый вариант является самым распространенным при использовании в частном порядке и применяется в большинстве гидравлических и реечных конструкций в силу удобства и безопасности.
Размеры бревен	Длина бревен при использовании гидравлических дровоколов ограничивается величиной хода поршня и максимальным усилием расщепления. Обычно это значение ограничено 0,52 м. Толщина заготовок может варьироваться в пределах от 0,25 до 0,5 м в зависимости от модели колуна. В реечных решениях длина бревна определяется размерами рейки и, опять же, создаваемым усилием. Применение винтовых дровоколов позволяет использовать чурки большего диаметра – вплоть до 0,7 м, но при этом повышается трудоемкость работы.
Опции	Настройка высоты. Данная опция положительно сказывается на удобстве работы, но при этом увеличивает стоимость изделия, ее отсутствие можно компенсировать самодельной подставкой. Наличие колес , желательно больших. Обеспечивают удобство при транспортировке. Система безопасности , обычно двухрычажного типа, при которой оператор должен одновременно задействовать две руки на пульте – является неотъемлемой частью всех современных заводских изделий.

Какой дровокол лучше. Как определиться с типом энергопотребления?

По типу потребляемой энергии дровоколы делятся на два типа, каждый из которых рассмотрим ниже.

Электрический

Такая машина работает от электропривода с редуктором или от двигателя. С его помощью движется поршень, на котором расположено режущее устройство. Бревно наталкивается на острые ножи и раскалывается.

Чем больше усилия создает двигатель, тем больше производительность колуна. В целом мощность выбирается в зависимости от диаметра чурки. Как правило, в быту используется напряжение с двигателем 220 вольт. Длину рамы стоит выбирать в зависимости от длины топки котла или печи.

Мощность давления на чурку в дачных условиях должна быть не менее 5 тонн. Это позволит без труда заготовить не одну поленницу дров даже для зимы.

Стоит отметить, что работающий от электродвигателя колун по количеству моторов бывает двух типов:

• Однофазный . Таким двигателем оснащены в основном бытовые и полупрофессиональные модели, имеющие усилие до 7 тонн. Это отличный вариант для дома, поскольку для его работы требуется лишь подключения к однофазной сети в 220 вольт.
• Трехфазный . Профессиональные колуны, которые оснащены мощным трехфазным двигателем, который выдает огромное усилие и выполняет самые сложные задачи. Они работают от промышленного напряжения 380 вольт.

Для бытовой заготовки дров с целью отопления одного частного дома достаточно приобрести стационарный электрический дровокол. Он не издает много шума во время работы, а в обслуживании очень прост – клин меняется быстро и легко, конструкцию удобно смазывать. Металлические части имеют большой запас прочности и практически не ломаются.

Дровокол механический. Простой дровокол своими руками: механика

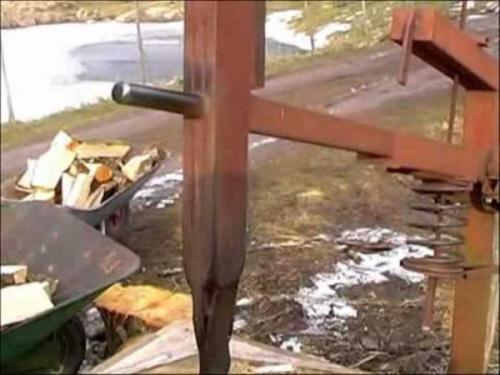

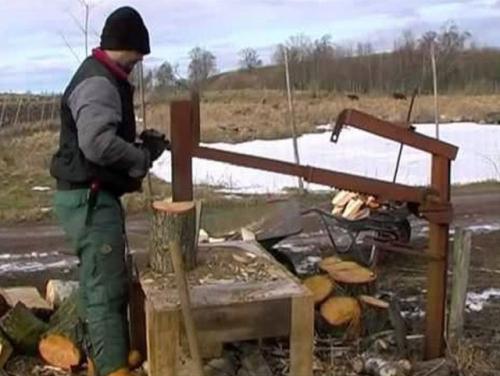

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

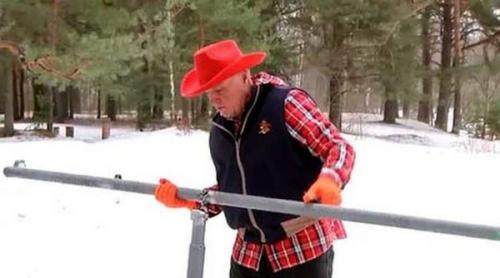

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Видео как работает электрический дровокол
