Мзлф на пучинистых грунтах. Ленточное основания мелкого заглубления

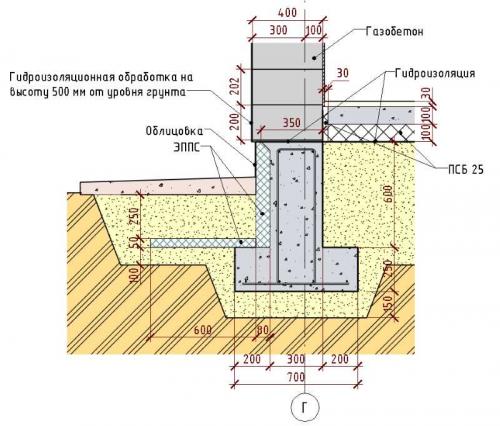

Ленточный фундамент на пучинистых грунтах по своей сути является монолитной бетонной лентой. Она обустраивается арматурным поясом, в котором используются стальные прутья. Для грамотного монтажа такого фундаментного основания следует выполнить несколько этапов, каждый из которых мы рассмотрим ниже.
Первоначальные действия здесь выполняются примерно такие же, как и при возведении стандартного фундаментного основания. Необходимо откопать котлован глубиной примерно в полметра. Далее следует заняться укладкой гидроизолирующего слоя на боковые откосы. Его роль играет полиэтиленовая плёнка либо толь.
Проектирование фундаментов на пучинистых грунтах предусматривает обустройства на дне котлована песчаной подушки. Она состоит из нескольких слоёв песка толщиной в двадцать сантиметров. После того как будет засыпан каждая из прослоек, необходимо тщательно её трамбовать. Затем из доски обустраивается опалубочная конструкция. Поверх песчаной подушки должна быть уложена гидрозащитная прослойка, ставятся арматурные стальные прутья диаметром в 12 сантиметров.
В рамках следующего, завершающего этапа, необходимо залить мелкозаглубленный фундамент на пучинистых грунтах бетонным раствором. Верхний армирующий слой устанавливают на сырой смеси. В процессе объединения арматурных составляющих следует отказаться от использования сварочного аппарата. Технология предусматривает применение вязальной проволоки.
Выбор фундамента по типу грунта. Основные типы фундаментов
В малоэтажном строительстве применяются различные типы фундаментов. Выбирая основание под строение, следует помнить о связке «грунт-фундамент-дом». Т.е. выбор фундамента начинается со сбора предполагаемых нагрузок, которые будут действовать на основание, а оно, в свою очередь, будет передавать их на грунт.
Алексей Мельников Эксперт по строительству
Для расчёта несущей способности фундамента берутся следующие нагрузки:
1. Постоянные = вес материалов.
2. Долговременные = вес инженерного оборудования, мебели и т.д.
3. Кратковременные = эксплуатационные + климатические (снеговая и ветровая нагрузка).
Затем нагрузки соотносятся с опорной площадью планируемого типа фундамента на естественном основании. На основании полученных данных производится расчёт несущей способности грунта и прочности конструкции фундамента.
Роман Никонов Консультант по строительству
Сбор нагрузок – это сумма собственного веса конструкций здания, временных нагрузок от пребывания людей. Для жилых зданий действующие нормы рекомендуют принимать 153 кг на кв.м перекрытия, 70 кг на кв.м на чердачное перекрытие, снеговой нагрузки (для Московской области – 180 кг на кв.м при уклоне менее 30 градусов) и ветровых нагрузок, которые считаются индивидуально для каждого типа здания и региона.
Сбор нагрузок делается по каждой оси здания, определяется самая нагруженная ось, и после этого проводится расчёт ширины ленты, количества свай и т.д. Расчёт плитного фундамента, в силу его сложности, лучше вести в специализированных программах.
Наиболее распространённые виды фундаментов:
Столбчатый фундамент представляет собой конструкцию из отдельно стоящих опор (столбов). Столбы могут быть изготовлены из железобетона или собраны из фундаментных блоков. Столбы связываются между собой ростверком – деревянной , железобетонной или металлической балкой (швеллером). Это обеспечивает всей конструкции необходимую жёсткость и устойчивость.
Столбчатый фундамент в основном используется при возведении лёгких деревянных или каркасных домов , для строительства пристроек и веранд.
Какой фундамент лучше. Типы фундаментов для частного дома
Каждый из типов фундамента отличается технологией возведения, характеристиками, условиями использования. Для жилого строительства обычно применяют следующие типы фундаментов для частного дома:
- свайный;
- ленточный;
- плитный;
- столбчатый.
Онлайн калькулятор фундамента
Чтобы узнать примерную стоимость фундаментов различных типов, воспользуйтесь следующим калькулятором :
Ленточный фундамент: в чем его отличие
Смотря на фото фундамента ниже, сразу становится понятно, почему он получил такое название. Конструкция представляет собой ленты, вкопанные в землю, всю нагрузку несущих элементов дома они принимают на себя.
Глубину заложения ленточного фундамента определяют в зависимости от материалов, из которых он возводится. Устройство ленточного фундамента для частного дома немного отличается в зависимости от разновидности самой ленты. Различают два основных вида ленточного фундамента: монолитный и сборный. Первый вариант конструкции возводят сразу на участке, второй – собирают из железобетонных блоков. Их производят на заводах, после привозят на место строительства и при помощи специализированной техники возводят сборный ленточный фундамент.
Монолитный ленточный фундамент – армированная железобетонная конструкция, в плане надежности и долговечности превосходит сборный тип, поскольку отличается большей устойчивостью к деформирующим нагрузкам и практически не подвергается размытию грунтовыми водами.
Сборный тип ленточного фундамента возводят не только из блоков, но и из бутового камня – бутобетонный (состоит из бетона и валунов). Также к сборному типу относится кирпичный фундамент, он применяется для строительства домов не более пяти этажей.
Ленточные фундаменты классифицируют на два вида по глубине закладки: мелкозаглубленные и конструкции глубокого заложения. Подошва мелкозаглубленных ленточных фундаментов размещается выше уровня промерзания грунта – на расстоянии 30–80 см от его поверхности. Фундаменты глубокого залегания углубляют на 1,5–2 м, то есть подошва располагается ниже границы промерзания земли.
Фундаменты мелкого заложения ленточного типа подходят для строительства домов не более двух этажей при условии, что почва на месте возведения конструкции не склонна к пучению. А вот фундаменты глубокого заложения можно использовать в грунтах, склонных к температурному расширению.
Основным преимуществом ленточных фундаментов можно назвать сравнительно невысокие затраты на строительство, за исключением сборной конструкции из фундаментных блоков, поскольку их стоимость довольно внушительна.
Фундамент по финской технологии: преимущества и недостатки, область использования, тонкости устройства
Плюсы и минусы ленточного фундамента из блоков ФБС
Преимущества:
- короткие сроки возведения (при наличии грамотных специалистов и специальной техники ленточный фундамент из блоков строится гораздо быстрее монолитного);
- блоки изготавливаются из высокопрочного бетона в соответствии со всеми стандартами, поэтому фундамент из них получается морозоустойчивый и способный выдерживать большие нагрузки;
- каждое изделие имеет стабильную геометрию;
- в некоторых блоках предусмотрены пазы, увеличивающие прочность конструкции;
- легко рассчитать количество необходимого материала для строительства фундамента;
- подходят для укладки на любых грунтах.
Недостатки:
- высокая цена (в отличие от монолитного, такой фундамент обойдётся намного дороже);
- установка фундаментных блоков требует создания качественной гидроизоляции и заделки швов;
- монтаж возможен только при наличии специальной техники;
- требуется качественное основание для укладки блоков;
- не исключен риск усадки.
Несмотря на количество недостатков, такой вид фундамента все же используется в строительстве, и довольно часто.
Плитный фундамент для дома

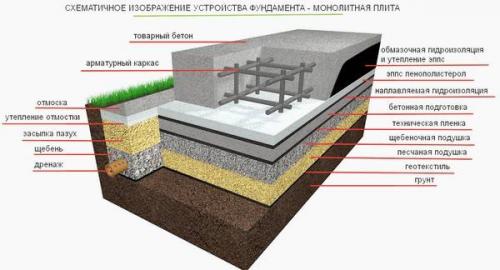

Монолитная плита представляет собой фундамент, занимающий всю площадь дома. Такой вид конструкции является довольно затратным, потому что для строительства понадобится очень много бетона и арматуры, однако большие вложения оправдываются высокой надежностью плиты в проблемных грунтах.
Монолитную плиту классифицируют как плавающий фундамент, все нагрузки на нее распределяются равномерно, что полностью исключает любые деформации в склонной к горизонтальным сдвигам или пучинистой почве.
Особенности возведения: вырывается котлован нужного размера, подготавливается основание, обустраивается армированный пояс, после этого осуществляется его заполнение раствором. Плита не имеет большой толщины, однако отличается достаточно хорошей несущей способностью и высокими прочностными характеристиками.
Какой фундамент нужен для дома если грунтовые воды близко. Выбор типа фундамента
Итак, если грунтовые воды близко – какой фундамент нужен? Наиболее правильным решением данного вопроса будет сооружение плавающей конструкции. Такой тип основания разрабатывался специально для строительства на слабонесущих, насыпных грунтах, участках с высоким расположением грунтовых вод.
Он представляет собой монолитную бетонную плиту, армированную стальными стержнями. Плитный фундамент при высоком уровне грунтовых вод имеет небольшую толщину (фундамент плита — расчет толщины). Его устройство производится в следующем порядке:
- Роется котлован глубиной 400-500 мм.
- Дно котлована тщательно разравнивается, а затем засыпается слоями песка и щебня.
- Подушка утрамбовывается и гидроизолируется при помощи рулонных материалов.
- По периметру будущего фундамента монтируется опалубка.
- Внутри опалубочной конструкции собирается армирующий каркас.
- Производится заливка бетона.
Толщина фундаментной плиты определяется расчетным путем с учетом особенностей проектируемого здания и геологических характеристик строительной площадки.
Подобная конструкция способствует равномерному распределению нагрузки на грунт. Но и у нее есть отрицательные стороны:
- возможность применения плитного фундамента ограничена максимально допустимой величиной уклона местности – не более 5 градусов;
- домовладельцу придется отказаться от подвала.
Плавающий фундамент на насыпном грунте при высоком уровне грунтовых вод – наиболее приемлемый вариант, поскольку насыпь, как бы тщательно ее не утрамбовывали, все равно будет слеживаться и оседать.
Свайный фундамент
Свайный фундамент при высоком уровне грунтовых вод в частном строительстве применяют весьма охотно: обходится он недорого, а держит дом надежно даже на торфяниках и заболоченных грунтах.
Сваи заглубляются ниже уровня промерзания почвы – до встречи с плотными и устойчивыми слоями грунта. С проблемой неравномерности распределения нагрузки справляются при помощи ростверков.
Объем земляных работ при установке свай невелик, но в случае использования технологии индивидуального строительства (ТИСЭ), придется предварительно осушать скважины, пробуренные ручным способом.
Мзлф на пучинистых грунтах, как правильно. Особенности строительства фундамента на пучинистых грунтах
Пучинистыми называются грунты, которые имеют способность значительно изменять объем при замораживании или оттаивании. Они очень проблематичны, и игнорировать их природные свойства нельзя.
В связи с этим строительство на них очень сложное мероприятие, требующее особенного подхода. Это связано с тем,что силы пучения настолько огромны, что могут безнадежно повредить основание дома, а значит и разрушить его.
Воздействие пучинистых грунтов на фундамент при неправильном заложении
Помните! Обустраивать фундамент на пучинистых грунтах следует только после принятия мер против пучения.
Чтобы определить степень пучинистости (Е), следует воспользоваться формулой:
E = (H – h) / h
где, H – высота вспучившегося грунта после замерзания, h – высота до замерзания.
При Е ≥ 0,01 – грунт считается пучинистым (данное значение означает, что при промерзании грунта на метр, его объем увеличивается на сантиметр).
Чаще всего такая пучинистая почва состоит из гальки, гравия, песка и глины.
Обратите внимание
Кроме того на пучинистость влияет близость к поверхности грунтовых вод. Физически процесс пучения происходит из-за замерзания влаги. То есть чем выше влажность, тем больше пучение.
Глина обладает особенностью удерживать влагу, поэтому глинистая почва, суглинки и супеси всегда пучинистые.
Обустройство фундамента на пучинистом грунте
Радикальным и надежным способом борьбы с пучинистостью грунта на строительной площадке, является замена его на песок. Для этого необходимо:
- Вырыть котлован, глубина которого значительно ниже уровня промерзания почвы;
- Дно котлована засыпать толстым слоем песка, который тщательно утрамбовывать.
Но, к сожалению, этот метод требует проведения большого объема земляных работ, а значит, является дорогостоящим и трудоемким.
Фундамент на пучинистом грунте часто закладывается ниже уровня его замерзания. В этом случае исключаются воздействия на основание снизу.
Воздействия же сил пучинистости на стены фундамента значительно уменьшаться. Но все равно воздействия остаются существенными и способны тянуть фундаментную стену вверх/вниз с усилием, достигающим 5 т/кв.м.
В связи с этим данный способ абсолютно неприемлем для легких строений, к примеру, деревянных домов.
Фундаменты ниже уровня промерзания обустраиваются, как правило, при строительстве тяжелых кирпичных или железобетонных домов.
Другим вариантом строительства на пучинистом грунте является обустройство мелкозаглубленного или незаглубленного фундамента с глубиной закладки в пределах 20 – 50 см.
В этом случае воздействие боковых сил пучения будет незначительным, а при незаглубленных фундаментах отсутствовать совсем. Такой фундамент представляет собой единую монолитную конструкцию.
Важно
При таком варианте воздействие сил пучения снизу остается, но, при соблюдении всех технологических норм и правил строительства, деформации будут распределяться равномерно. То есть, негативное воздействие грунтов будет гаситься на уровне фундамента и не передаваться на стены.
При строительстве легких зданий для борьбы с пучинистыми явлениями в грунте может применяться утепление. Уложенный на утеплитель грунт не замерзает, а значит, исключаются пучинистые явления и фундамент оказывается надежно защищенным. При этом следует знать, что ширина утепления должна равняться значению глубины промерзания. Толщина утеплителя подбирается индивидуально в зависимости от климатических условий.
Отвод грунтовых вод
Снизить пучинистость можно, обеспечив отвод грунтовых вод. Для этого обустраивается дренажная система:
- На расстоянии в полуметре от основания дома роется канава, глубина которой приравнивается глубине закладки фундамента.
- В ров укладывается перфорированная труба, завернутая в фильтрующую ткань.
- Канава засыпается песком или крупным гравием.
Дренажная система для защиты фундамента
Грунтовые воды будут через отверстия просачиваться в трубу и выводиться по ней в специальный колодец или в более низкое место на участке.
Если фундамент на пучинистых грунтах обустроить в соответствии со всеми мерами предосторожности, то его можно эксплуатировать длительное время без проблем, а дому ничего не будет угрожать.
