Подземная электросеть на даче: как выбрать кабель

Подземная электросеть на даче: как выбрать кабель

Подземная электросеть на даче является одним из важных элементов инфраструктуры. Она обеспечивает электропитание всех электроприборов и устройств на даче. Выбор кабеля для подземной электросети требует тщательного подхода и знаний. В этой статье мы рассмотрим основные моменты, которые нужно учитывать при выборе кабеля для подземной электросети на даче.

Подземная электросеть на даче: основные требования

Подземная электросеть на даче должна быть безопасной и надежной. Для этого следует учитывать следующие требования:

1. Кабель должен быть водонепроницаемым.

2. Кабель должен быть термостойким и химически стойким.

3. Кабель должен быть защищен от механических повреждений.

4. Кабель должен быть маркирован соответствующим образом.

Подземная электросеть на даче: типы кабелей

Существует несколько типов кабелей, которые можно использовать для подземной электросети на даче:

1. Кабели из медной проволоки.

2. Кабели из алюминиевой проволоки.

3. Кабели из медно-алюминиевой проволоки.

4. Кабели из оцинкованной стали.

Каждый тип кабеля имеет свои преимущества и недостатки. Выбор типа кабеля зависит от конкретных условий и требований к подземной электросети на даче.

Подземная электросеть на даче: размеры кабелей

Размеры кабеля зависят от мощности электросети и расстояния между источником питания и потребителем. Для подземной электросети на даче следует использовать кабели с сечением не менее 1,5 мм^2. При больших расстояниях и больших мощностях электросети следует использовать кабели с большим сечением.

Подземная электросеть на даче: маркировка кабелей

Маркировка кабелей является важным элементом безопасности подземной электросети на даче. Маркировка кабелей позволяет быстро определить тип кабеля, его сечение и другие характеристики. Маркировка кабелей должна быть нанесена на кабель в соответствии с ГОСТом.

Подземная электросеть на даче: монтаж кабелей

Монтаж кабелей для подземной электросети на даче должен быть выполнен профессионально и в соответствии с правилами электробезопасности. Монтаж кабелей должен быть выполнен в защищенном от атмосферных воздействий месте. Кабели должны быть защищены от механических повреждений и надежно заземлены.

Подземная электросеть на даче: заключение

Подземная электросеть на даче является важным элементом инфраструктуры. Выбор кабеля для подземной электросети требует тщательного подхода и знаний. Для безопасности и надежности подземной электросети на даче следует учитывать основные требования, типы кабелей, размеры кабелей, маркировку кабелей и правила монтажа кабелей.

Связанные вопросы и ответы:

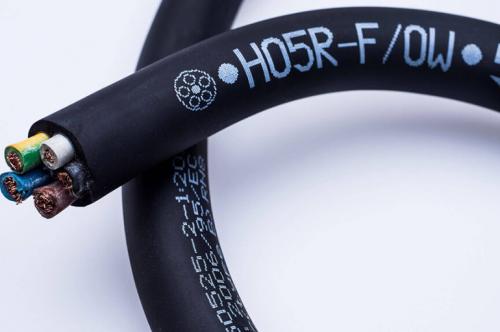

Какие типы кабелей можно использовать для подземного прокладывания на даче

В траншее кабель защищен от перепадов температуры, солнечной радиации, дождевой влаги, сильного ветра, обледенения. Но здесь есть свои поражающие факторы:

• подвижки грунта;
• грызуны;
• вероятность повреждения при земляных работах.

Отсюда следует, что проводник должен иметь увеличенную механическую прочность.

Поэтому для прокладки в земле используют:

• бронированные кабели, имеющие в своей конструкции металлическую ленту или проволоку;
• простые АВВГ и ВВГ в трубе или гофре.

Первый вариант считается предпочтительным.

СНиП 3.05.06-86 и ГОСТ 16442-80 допускают укладку простого ВВГ или АВВГ без защиты, если:

• коррозионная активность почвы является низкой или средней;
• отсутствует нагрузка на растяжение;
• участок проложен горизонтально;
• грунт неболотистый, ненасыпной и непучинистый.

Нельзя использовать для подземной прокладки провод СИП, даже в трубе.

Его изоляция быстро приходит в негодность из-за частого выпадения конденсата.

Характеристики кабелей

Свойства проводника описывают следующие параметры:

• материал жил – алюминиевые или медные;
• их число и сечение;
• их тип – монолитные или многопроволочные;
• материал и класс горючести изоляции и оболочки;
• номинальное напряжение;
• максимально допустимая длительная температура нагрева;
• то же в кратковременном режиме (при коротком замыкании);
• минимальный радиус сгиба;
• прочность на растяжение;
• стоимость погонного метра;
• конструкция: наличие брони, гидроизоляции, число слоев в оболочке и т.д.

Маркировка с расшифровкой

Основные характеристики кабеля принято обозначать буквенно-цифровым кодом. Например, об изделии марки АВВГнг-лс 3х16 можно сказать следующее:

1. А – жилы из алюминия. Если этой буквы в начале нет, значит, кабель медный (ВВГ).
2. ВВ – изоляция жил и оболочка выполнены из винила или ПВХ. Другие варианты – полиэтиленовая (П), из самозатухающего полиэтилена (Пс) и из пропитанной маслоканифольным составом бумаги (Ц впереди обозначения).
3. Г – «голый». Имеется ввиду отсутствие специальной защиты.
4. нг – негорючая изоляция. Подразумевается, что материал не поддерживает горение.
5. лс – низкое дымовыделение (от англ. low smoke).
6. 3х16 – 3 жилы сечением 16 кв. мм.

Наличие брони обозначают буквами:

• Б – из ленты;
• К – из круглой стальной проволоки (Ка – алюминиевой);
• П – из плоской.

Тип оболочки:

• Шв – виниловый шланг;
• Шп – то же из полиэтилена.

Маленькая «б» означает наличие битумной прослойки, «л» – слоя пластиковых лент под броней.

Например, для подземной прокладки часто используют кабель ВБбШв. У него медные жилы (отсутствует литера «А»), изоляция из ПВХ (В), есть броня из ленты (Б) и битумная прослойка (б), снаружи – шланг из винила (Шв).

Комбинация «АА» обозначает алюминиевые жилы в такой же оболочке, «АС» – в свинцовой.

Какие факторы следует учитывать при выборе кабеля для подземного прокладывания на даче

Несомненно, электропроводка на даче своими руками вполне выполнима, тем более что к загородным домикам предъявляются несколько меньшие технически и эстетические требования, чем к квартирам и особнякам. Однако, ваша старательность будет вознаграждена безопасностью и комфортом в загородном домике.

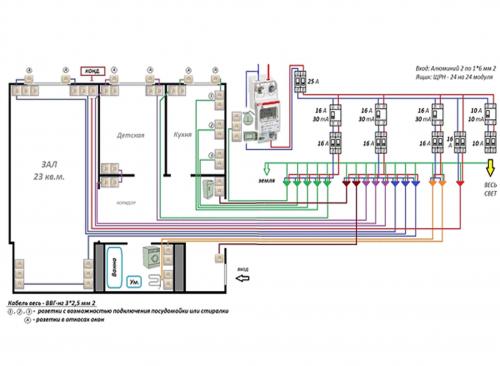

Сам монтаж электропроводки на даче можно начинать только после того, как будет подведено электричество к электросчетчику. Внутридомовая проводка может быть выполнена следующими способами: открытым и скрытым. От выбора прокладки зависит не только эстетичный вид, ни и на какой стадии строительства (ремонта) необходимо производить электромонтажные работы. Выбирать тип проводки дачного дома следует исходя из проекта и особенностей постройки. Так, когда стены нормально поддаются штроблению, в них можно долить канавки, то сделать проводку на даче лучше скрытого типа. Ну а для деревянного дома оптимальной будет открытая проводка в коробах.

Монтаж проводки в доме выполняется изолированными проводами на расстоянии минимум 2,75 метра от земли. Если проводка ведется по стене, расстояние от провода до земли должно составлять над крыльцом от 2,5 метра, над окном – от 0,5 метра, под окном – от 1 метра до подоконника.

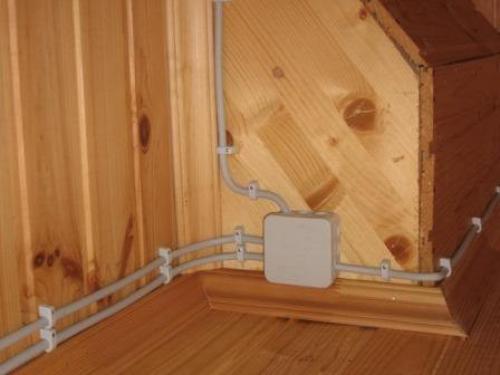

Если схема электропроводки на даче предполагает открытый монтаж, то такую электропроводку можно крепить к стене жестяными скобами, специальными фарфоровыми изоляторами или роликами, но не реже, чем через каждые полметра. Сегодня вместо фарфоровых изоляторов все чаще применяются пластмассовые клипсы.

Чтобы монтаж, как и готовая проводка, был безопасным, к счетчику нужно подключаться, когда все уже полностью готово. Важно, чтобы все смонтированные провода были цельными, не имели пробоев. Важно нигде не ошибиться, соединяя в распределительных коробках нулевые и фазные провода, поскольку при подаче напряжения произойдет короткой замыкание. Кроме того, важно хорошо заизолировать все оголенные участки проводов.

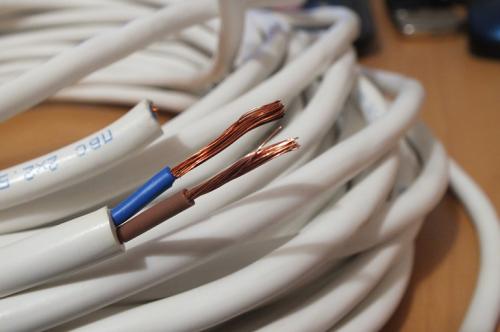

Для монтажа электропроводки на даче лучше всего провода ШВВП , ППВ и АПВ или кабели ВВГ-П , ВВГ , ВВГнг , АВВГ , АВРГ и NYM с сечением 1,5 мм² (для осветительных приборов) и 2,5 мм² (для розеток). Правильно выбранный провод для дачи – залог ее электрической безопасности.

Монтаж открытой и скрытой проводки можно начинать только после того, как будет подготовлена план-схема (проект), содержащая прохождение в доме основной линии и всех разветвительных коробок. Готовя схему, нужно тщательно продумать местонахождение бытовых приборов, чтобы изначально правильно расположить розетки. Это поможет избежать тройников и переносок, снижающих пожарную безопасность. Монтаж проводки в деревянном доме должен осуществляться в металлических трубах или металлорукавах.

Как правило, монтаж электрической проводки предполагает использование достаточно большого количества инструментов. Здесь не обойтись без молотка, кусачек, плоскогубцев, острого ножа, набора отверток, мультимера или других измерительных приборов, тестера, хорошей дрели и много другого.

Уличная проводка на даче

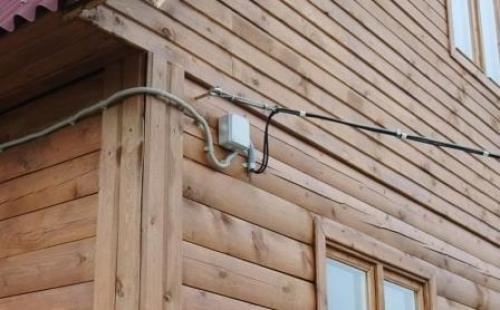

Еще одно важное отличие – необходимость выполнения уличной проводки. Вы наверняка захотите построить сарай на даче своими руками, равно как и многие другие строения, которые придется электрифицировать. Сложного здесь нет ничего: специальный кабель для уличной проводки ( ВБбШв , ВПП , ВВГ в гофрированной трубе и проч.) прокладывается в траншее на глубине около 80 сантиметров от дома и до места разводки. Это может быть тот же сарай, открытые или закрытые летние беседки для дачи, либо что-то другое, где требуется электричество.

Чтобы вывести провод из дома, придется пробивать фундамент или воспользоваться монтажным проемом, если такой предусмотрен.

В случае если электрифицируется близко стоящее помещение, например, веранда на даче своими руками, опускать проводку под землю не имеет смысла. Можно просто просверлить в нужном месте смежную стену и пропустить через нее провода.

Почти обязательной для каждого дачного участка является баня. В ней проводку нужно разводить кабелем ВВГ, а в парилке специальным термостойким кабелем РКГМ или одним из его аналогов. Кроме того, не стоит забывать о том, что для проводки в бане должны использоваться автоматы, размыкающие соединение при появлении перегрузок в сети, и устройства УЗО.

Не зная, как правильно подключить проводку, лучше обратиться к квалифицированному электрику или хотя бы изучить готовые схемы, выполненные для других объектов. Выполненные и вполне рабочие примеры помогут понять, как установить проводку на даче так, чтобы не произошло возгорания проводов.

Какие характеристики кабеля важны для надёжного электроснабжения на даче

Чтобы передать электроэнергию от источника к конечному потребителю, иногда возникает необходимость прокладки кабеля в земле. Специалисты настоятельно рекомендуют строго соблюдать  правила  ПТЭЭП и ПУЭ.

Долговечность кабеля напрямую зависит от его изоляции. У современных кабелей должна быть изоляция двух типов: бумажная пропитанная как например у АСБ и пластмассовая изоляции как у кабеля ВБбШВ и АВБбШВ.

Бумажная пропитанная изоляция жилы обладает отличными электрическими характеристиками, большим сроком службы, высокую допустимую температуру при небольшой стоимости. У бумажной изоляции есть недостаток: гигроскопичность, поэтому кабелю требуется полная герметичность оболочки. Помимо этого, состав, которым пропитывают бумагу, может стекать к нижнему концу. А это  приводит к снижению изоляционной прочности, ухудшению условий охлаждения и сокращению сроку службы кабеля.

Как правило, пластмассовую изоляцию для кабеля ВБбШВ и АВБбШВ изготавливают из полиэтилена или поливинилхлорида. Подобные кабели прокладываются в туннелях, агрессивной среде, пожароопасных каналах с условием отсутствия механического воздействия.

какой электрический кабель выбрать для прокладки в земле

если нужно укладывать кабель в землю, то обычно используют бронированный кабель с медными жилами марки вббшв  или с алюминиевыми жилами  авббшв , потому что этот кабель хорошо защищён стальной лентой от различных механических повреждений и грызунов. при этом прокладывать в трубе бронированный силовой кабель не обязательно .

Чтобы правильно проложить кабель в земле на дачном участке, нужно соблюдать некоторые правила и учитывать советы специалистов.

Советы про прокладке силового электрического кабеля в земле

Во-первых , нужно учитывать, что кабельная трасса категорически не должна располагаться возле корней деревьев и в местах с высокой нагрузкой на грунт. Если на дачном участке будут укладываться несколько кабельных трасс, нужно проследить за тем, чтобы они не пересекались. Также кабельная трасса не должна пересекаться или близко располагаться к другим инженерным сетям. Категорически запрещено прокладывать трассу под фундаментом дома. Минимальное расстояние между фундаментом и кабелем должно быть не менее 60 см.

Во-вторых , нужно разметить трассу, а после этого выкопать траншею. Глубина траншеи должна составлять 80-90 см. Если кабель всё-таки будет проходить под стоянкой автомобиля или через дорогу, то глубина траншеи должна быть более 1,25 м.

В-третьих , нужно очистить выкопанную траншею от мелкого и крупного мусора естественного и искусственного происхождения.

В-четвёртых , нужно сделать подушку в выкопанной траншее. Толщина подушки (слоя песка) 10-12 см. Для этих целей можно использовать любой песок, но нужно проследить за тем, чтобы подушка покрыла всё дно на указанную глубину.

В-пятых , нужно подобрать и подготовить кабель. Кабель выбирается в зависимости от потребляемой мощности электроэнергии на участке. После выбора кабеля нужно его подготовить: если кабель будет проходить в местах повышенной нагрузки на грунт, его нужно защитить посредством футляров из ПНД-трубы и перед прокладкой одеть их на кабель.

В-шестых , нужно уложить кабель в траншею. Специалисты настоятельно не рекомендуют укладывать кабель с натяжкой. Желательно его прокладывать волнистой линией с выдерживанием слабины. Если уже подготовлены футляры для защиты кабеля, их нужно заранее уложить на свои места. Нужно прокладывать кабель целыми кусками. При укладке в траншею нескольких кабелей, нужно учитывать необходимое расстояние между ними в 10 см.

В-седьмых , нужно составить план расположения кабеля. Здесь необходимо указать расстояние до выхода из зданий, повороты кабельной трассы у неподвижных предметов или объектов. Стоит отметить место входа кабеля в грунт.

В-восьмых , кабель нужно засыпать подушкой из песка. Толщина данной подушки должна быть не менее 10 см. также необходимо проверить, полностью ли кабель засыпан песком.

В-девятых , нужно засыпать подушку из песка грунтом, толщина которого 17 см. после этого необходимо утрамбовать насыпанный грунт.

В-десятых , поверх утрамбованного грунта укладывается сигнальная лента, предупреждающая о нахождении кабеля в земле. В таком случае центр сигнальной ленты располагается строго поверх кабеля. На ленте должна быть предупреждающая надпись на всей протяжённости.

В-одиннадцатых , нужно полностью засыпать траншею с запасом, так как грунт может просесть.

После прокладки кабеля завершающим этапом является проверка кабеля на отсутствие коротких замыканий между токопроводящими жилами и отсутствие замыкания на землю. Необходимо заземлить кабельную броню.

Какие материалы используются для изготовления кабелей для подземного прокладывания на даче

От правильности выбора проводов для дома во многом зависит безопасность и эффективность работы электросети. В соответствии с этим, к данному процессу важно подходить со всей ответственностью и учитывать основные критерии подбора подходящих кабелей:

1. Материал токопроводящей жилы (проводника). Проводник – это элемент провода, через который проходит ток. Современная КПП предполагает использование жил из меди и алюминия. Медные проводники имеют меньшее сопротивление, чем алюминиевые, поэтому они лучше проводят ток и меньше греются. Однако, медь значительно дороже. Выбор между этими двумя материалами зависит от бюджета и требований к системе электроснабжения.
2. Количество жил. Количество жил определяется количеством фаз в имеющейся электросети и наличием нейтрали и заземления. Обычно в большинстве жилых и частных домов используются трехфазные кабели с тремя фазами, нейтралью и заземлением.
3. Сечение жилы. Данный параметр определяет максимальную силу тока, которую жила может проводить без перегрева. Для расчета необходимого сечения необходимо учитывать общую нагрузку на сеть, которая будет оказываться в процессе ее эксплуатации. Важно помнить, что сечение должно соответствовать действующим стандартам и нормативам, регламентирующим безопасное использование КПП.
4. Тип изоляции. Также, разбираясь, какой силовой кабель выбрать для дома, следует учитывать тип используемой изоляции. Она служит для защиты проводников от внешних воздействий и предотвращения коротких замыканий. В настоящее время производителями силовых проводов используются изоляции из разных материалов, к которым относятся: резина, ПВХ, фторполимер и др.
5. Условия эксплуатации. Выбирая лучший силовой кабель для дома, также важно брать во внимание условия, в которых он будет эксплуатироваться. Специализированные провода определенных марок могут применяться во влажных местах, участках с повышенным воздействием высоких температур и т.д.

Как выбрать кабель, который будет устойчив к коррозии и влаге

Это самый первый и главный этап. Чтобы подобрать кабель оптимального типа и сечения, необходимо рассчитать его предварительную нагрузку. Это можно сделать, просуммировав мощность планируемых к подключению электроприборов и установок: отопительных котлов, насосов, электроплиты, освещения, бытовой и садовой техники, электроинструмента.

Наиболее распространенный способ подвести электричество к дачному домику – по воздуху. Работы необходимо проводить строго с учетом норм и правил ПУЭ (Правила устройства электроустановок), которые регламентируют выбор типа проводника, расстояние между мачтами прокладки, дополнительные средства для прокладки между мачтами, условия безопасности.

Для «воздушной» подводки оптимальным является самонесущий изолированный провод марки СИП-4, который будет служить не менее 40 лет. Он относится к категории защищенных: имеет изоляцию из светостабилизированного сшитого полиэтилена, стойкий к ультрафиолетовому излучению и воздействию озона, выдерживает механические нагрузки (например, сильный ветер и даже ураган), не подвержен обледенению. Если маркировка СИПн – то используется негорючий изоляционный материал, если маркировка СИПг – то для изоляции используется герметизированный водоотталкивающий материал. Жилы кабеля СИП изготовлены из сплава алюминия чтобы уменьшить вес, что позволяет отказаться от вспомогательного троса при прокладке.

Согласно ПУЭ, высота прокладываемого кабеля над проезжей частью должна быть не менее 6 метров, над пешеходными дорожками – не менее 4,5 метра. Чтобы завести СИП в дом, используют специальные кронштейны для крепления кабеля, причем при проходе кабеля через стену или перекрытие необходимо использовать защитную трубу.

Важно знать: СИП нельзя прокладывать по легковоспламеняющимся поверхностям!

Альтернативой СИПу может служить алюминиевый кабель АВВГнг или медный кабель ВВГнг. Так как материал токопроводящей жилы ЛЭП – алюминий, то соединение медного кабеля с алюминиевым нужно будет проводить через специальные соединительные элементы. К тому же оба эти кабеля потребуют использования троса для исключения провисаний.

Есть и второй способ провести электроэнергию в дом. Он более эстетичный, но более сложный и дорогой. Это подземная прокладка. Сначала роется траншея глубиной не менее 70 – 100 см, на дно укладывается песчаная подушка (использование щебня недопустимо!), затем кабель, который засыпается песком или грунтом. В идеале также стоит положить специальную информационную сигнальную ленту. Это позволит уберечь кабель от повреждения, если спустя много лет вы решите перекопать участок в месте прокладки кабеля.

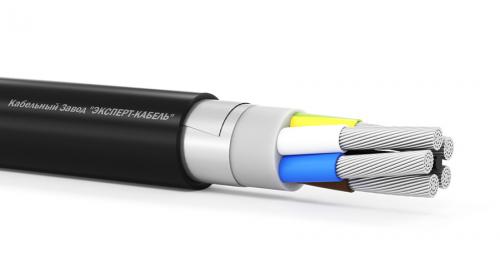

Чтобы избежать повреждения кабеля в траншее используют бронированный кабель ВБбШв (медный) или АВБбШв (алюминиевый). Наш завод «ЭКСПЕРТ-КАБЕЛЬ» много лет успешно производит бронированные кабели, надежно защищенные от повреждений как возможным смещением грунта, так и случайными действиями человека или грызунов. В качестве защитного барьера в кабеле используется стальная лента – броня, наложенная на внешнюю оболочку кабеля и покрытая вторым защитным покровом из ПВХ.

Более бюджетный вариант кабеля, который подойдет для подземной прокладки – ВВГ или ПвВГ. Однако его необходимо поместить в пластиковые или металлические трубы, надежно защищающие кабель от механических и природных повреждений.

Подведем итог: для подвода электричества к дачному дому рекомендуется использовать медные или алюминиевые кабели во внешней изоляции из ПВХ или сшитого полиэтилена. Они обладают достаточной гибкостью и стойкостью к воздействию окружающей среды. При этом важно учитывать уровень потребляемой нагрузки, необходимую длину кабеля и допустимое напряжение.

Какие стандарты кабелей для подземного прокладывания на даче существуют

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

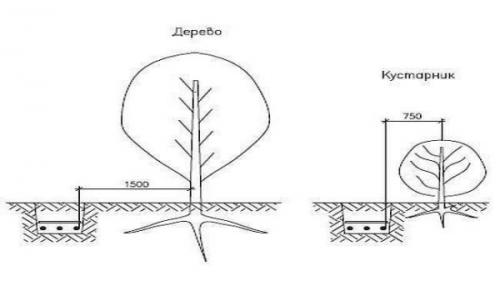

• Прохождения вблизи больших деревьев. Желательно прокладывать трассу на расстоянии не менее метра от крупных деревьев. Если дерево стоит прямо на трассе, его желательно обойти по дуге или близкой к ней траектории. В принцип Оптимальное расстояние — 1,5 м. Если такая дуга не вписывается в участок, можно выкопать с двух сторон от дерева небольшие траншеи, загнать в грунт между ними металлическую трубу, а кабель протянуть в нее.



  Если есть больше растения, их надо обходить

• Очень желательно обходить места с повышенной нагрузкой: парковочные площадки, места для подъезда ассенизационной машины, пешеходные дорожки и т.д.  Такие зоны можно обойти по периметру.
• Если места с повышенной нагрузкой обойти не удается, используют футляры для улучшения защиты. Нужны футляры и при пересечении с водоотводящими лотками, в местах пересечения трасс водопровода, газопровода и других коммуникаций. Если есть где-то участки трассы с глубиной канавы менее 50 см или в  местах, где не удалось убрать твердые предметы (старый фундамент, большие камни и т.п.) — везде стоит уложить защитный футляр.
• Если трасса подземной прокладки кабеля проходит вдоль фундамента, от него она должна находиться на расстоянии не менее 60 см. Прокладка кабеля в земле ближе к фундаменту запрещена — подвижки грунта или здания могут повредить линию электропитания.
• Желательно избегать пересечения с другими кабелями. При невозможности обойти пересечение, оба кабеля должны быть в футляре. Они должны выступать за пределы пересечения не менее чем на 1 метр в обе стороны, а кабели находится на расстоянии не менее 15 см один выше другого.

Как определить необходимую длину кабеля для подземного прокладывания на даче

Проведение земельных работ и монтаж кабеля требуют четкого соблюдения норм, установленных правилами ПУЭ и ПТЭЭП.

Критерии, по которым осуществляется подбор кабеля для прокладки в траншеях следующие:

• тип грунтов. Данный критерий важен для оценки степени промерзаемости и естественных деформаций различных участков кабельной трассы;
• коррозионная активность грунта, которая характеризуется показателям влажности и кислотности;
• условия эксплуатации, в том числе близость фундаментов и зеленых насаждений, авто- и железных дорог, нефте/газо/теплопроводов, ЛЭП и электрифицированного транспорта.

Подземным способом может быть проложена кабельная продукция как защищенная броней, так и не имеющая специальных защитных покровов. Классификация типов кабелей для прокладки в земле (траншеях) также производится по материалу изоляции, которая может быть изготовлена:

• из ПВХ;
• из сшитого полиэтилена (СПЭ);
• из бумаги, пропитанной особыми составами.

Минимальная глубина подземного монтажа кабельной продукции регламентирована нормативной документацией и зависит от рабочих параметров силовой линии и типа грунта. Например, глубина траншеи для кабелей до 20 кВ должна составлять не меньше 0.7-0.8 м, до 35 кВ – 1 м.

Бронированные марки обычно не нуждаются в дополнительной защите при подземной прокладке. При монтаже силовых линий из небронированных марок, а также при необходимости пересечения бронированными кабелями авто- или железных дорог, возможно использование нескольких видов защитных конструкций:

• бетонные плиты, которые накладываются поверху слоя из мягкого грунта или песка не менее 0.1 м. Для защиты силовых линий от 35 кВ используются плиты толщиной не меньше 50 мм;
• кирпичная кладка, которая монтируется аналогично плитам из бетона;
• асбестоцементные или бетонные, стальные, керамические или пластмассовые трубы (гофрошланги) из полиэтилена низкого давления (ПНД) или ПВХ.

Сигнальная лента обычного или защитного типа (ЛС или ЛЗС) является элементом дополнительной защиты силовых линий от механического ущерба.
