Подземная проводка – это способ прокладки электрических кабелей под землей. Он используется для обеспечения электроснабжения жилых и промышленных зданий, а также для передачи электроэнергии между различными объектами. Выбор правильного кабеля для подземного прокладки является важным шагом, поскольку он влияет на надёжность и безопасность электроснабжения.

Что нужно знать о подземной проводке

Подземная проводка имеет ряд преимуществ по сравнению с воздушной проводкой. Она менее подвержена воздействию погодных условий, таких как ветер, дождь и снег, и не подвержена воздействию животных и птиц. Однако подземная проводка требует более сложного и дорогого процесса прокладки, поэтому важно выбрать кабель, который будет наиболее подходящим для конкретных условий.

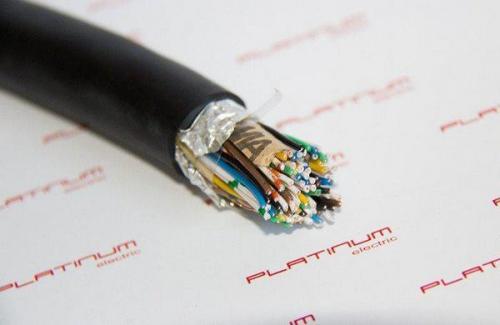

Типы кабелей для подземной проводки

Существует несколько типов кабелей, которые могут быть использованы для подземной проводки. Некоторые из наиболее распространённых типов включают:

Кабели из полиэтилена (PE)

Кабели из поливинилхлорида (PVC)

Кабели из эпоксидной смолы (EP)

Каждый тип кабеля имеет свои особенности и преимущества, поэтому важно выбрать кабель, который наиболее подходит для конкретных условий и требований.

Как выбрать правильный кабель для подземного прокладки

Когда вы выбираете кабель для подземной проводки, следует учитывать следующие факторы:

Температурный диапазон

Осадки и влажность

Уровень механических нагрузок

Возможность воздействия химических веществ

Опасность пожара

Вы также должны учитывать требования к току и напряжению, которые будут передаваться через кабель.

Таблица: Типы кабелей и их характеристики

Тип кабеляМатериал изоляцииТемпературный диапазонОсадки и влажностьУровень механических нагрузокВозможность воздействия химических веществОпасность пожара PEПолиэтилен-40°C до +90°CОтработанСреднийНизкийНизкий PVCПоливинилхлорид-15°C до +70°CОтработанСреднийСреднийСредний EPЭпоксидная смола-60°C до +105°CОтработанВысокийВысокийВысокий

Кабель из полиэтилена (PE)

Кабели из полиэтилена (PE) являются наиболее распространённым типом кабеля для подземной проводки. Они имеют широкий температурный диапазон и хорошо противостоят осадкам и влажности. Однако они менее устойчивы к механическим нагрузкам, чем кабели из других материалов.

Кабель из поливинилхлорида (PVC)

Кабели из поливинилхлорида (PVC) также широко используются для подземной проводки. Они имеют более ограниченный температурный диапазон, чем кабели из полиэтилена, но более устойчивы к механическим нагрузкам. Однако они менее устойчивы к воздействию химических веществ.

Кабель из эпоксидной смолы (EP)

Кабели из эпоксидной смолы (EP) являются наиболее устойчивыми к механическим нагрузкам и воздействию химических веществ. Они имеют широкий температурный диапазон и хорошо противостоят осадкам и влажности. Однако они более дорогие, чем кабели из других материалов.

Список: Факторы, которые следует учитывать при выборе кабеля для подземной проводки

Температурный диапазон

Осадки и влажность

Уровень механических нагрузок

Возможность воздействия химических веществ

Опасность пожара

Требования к току и напряжению

Выбор правильного кабеля для подземной проводки является важным шагом для обеспечения надёжности и безопасности электроснабжения. Важно учитывать различные факторы, такие как температурный диапазон, осадки и влажность, уровень механических нагрузок, возможность воздействия химических веществ и опасность пожара, а также требования к току и напряжению. Используйте информацию из этой статьи, чтобы сделать правильный выбор кабеля для вашей подземной проводки.

Связанные вопросы и ответы:

Какие типы кабелей можно использовать для подземного прокладывания к дому

2.3.11. Проектирование и сооружение кабельных линий должны производиться на основе технико-экономических расчетов с учетом развития сети, ответственности и назначения линии, характера трассы, способа прокладки, конструкций кабелей и т. п.

2.3.12. При выборе трассы кабельной линии следует по возможности избегать участков с грунтами, агрессивными по отношению к металлическим оболочкам кабелей (см. также 2.3.44).

2.3.13. Над подземными кабельными линиями в соответствии с действующими правилами охраны электрических сетей должны устанавливаться охранные зоны в размере площадки над кабелями:

• для кабельных линий выше 1 кВ по 1 м с каждой стороны от крайних кабелей;
• для кабельных линий до 1 кВ по 1 м с каждой стороны от крайних кабелей, а при прохождении кабельных линий в городах под тротуарами – на 0,6 м в сторону зданий сооружений и на 1 м в сторону проезжей части улицы.

Для подводных кабельных линий до и выше 1 кВ в соответствии с указанными правилами должна быть установлена охранная зона, определяемая параллельными прямыми на расстоянии 100 м от крайних кабелей.

Охранные зоны кабельных линий используются с соблюдением требований правил охраны электрических сетей.

2.3.14. Трасса кабельной линии должна выбираться с учетом наименьшего расхода кабеля, обеспечения его сохранности при механических воздействиях, обеспечения защиты от коррозии, вибрации, перегрева и от повреждений соседних кабелей электрической дугой при возникновении КЗ на одном из кабелей. При размещении кабелей следует избегать перекрещиваний их между собой, с трубопроводами и пр.

При выборе трассы кабельной маслонаполненной линии низкого давления принимается во внимание рельеф местности для наиболее рационального размещения и использования на линии подпитывающих баков.

2.3.15. Кабельные линии должны выполняться так, чтобы в процессе монтажа и эксплуатации было исключено возникновение в них опасных механических напряжений и повреждений, для чего:

• кабели должны быть уложены с запасом по длине, достаточным для компенсации возможных смещений почвы и температурных деформаций самих кабелей и конструкций, по которым они проложены; укладывать запас кабеля в виде колец (витков) запрещается;
• кабели, проложенные горизонтально по конструкциям, стенам, перекрытиям и т. п., должны быть жестко закреплены в конечных точках, непосредственно у концевых заделок, с обеих сторон изгибов и у соединительных и стопорных муфт;
• кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы была предотвращена деформация оболочек и не нарушались соединения жил в муфтах под действием собственного веса кабелей;
• конструкции, на которые укладываются небронированные кабели, должны быть выполнены таким образом, чтобы была исключена возможность механического повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей должны быть предохранены от механических повреждений и коррозии при помощи эластичных прокладок;
• кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц), должны быть защищены по высоте на 2 м от уровня пола или земли и на 0,3 м в земле;
• при прокладке кабелей рядом с другими кабелями, находящимися в эксплуатации, должны быть приняты меры для предотвращения повреждения последних;
• кабели должны прокладываться на расстоянии от нагретых поверхностей, предотвращающем нагрев кабелей выше допустимого, при этом должна предусматриваться защита кабелей от прорыва горячих веществ в местах установки задвижек и фланцевых соединений.

Какие факторы следует учитывать при выборе кабеля для подземного прокладывания к дому

Подземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв . Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

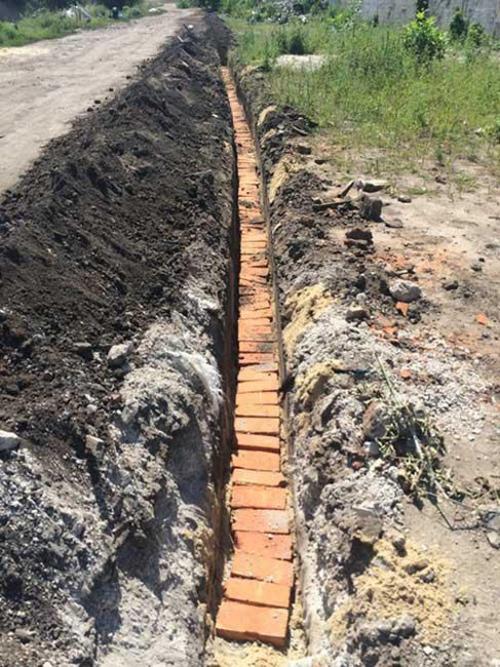

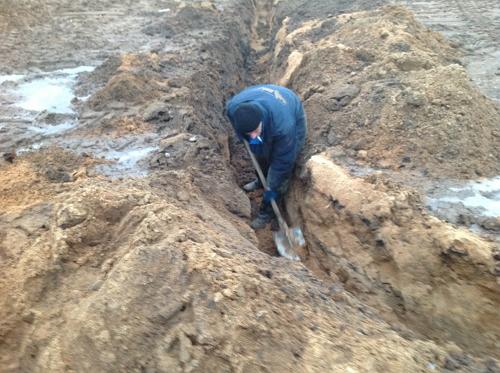

1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3. Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).

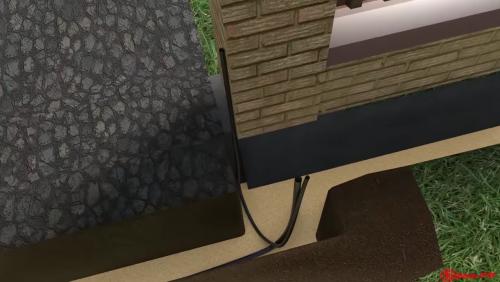

4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.
5. Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии - при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7. Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки ВВГ и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

• Выкопайте траншею.
• Положите в нее трубу требуемого диаметра.
• Протяните кабель. Важно, чтобы он не находился в натяжке.
• Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.
• Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).

Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

Компания «Кабель.РФ^®» является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку кабеля для прокладки в земле по выгодным ценам.

Какие материалы используются для производства кабелей, предназначенных для подземного прокладывания к дому

Прокладка кабеля под землей — это важная и ответственная задача , требующая особого внимания к выбору кабеля. Ведь он должен быть надежно защищен от влаги , механических повреждений , коррозии и грызунов. Кабель , который выбирают для таких целей , должен обладать высокой прочностью и устойчивостью к агрессивным условиям окружающей среды.

В этой статье мы подробно разберем , какие типы кабелей лучше всего подходят для прокладки в земле , какие факторы влияют на выбор , и как правильно выполнить монтаж.

Изучите нужный раздел, кликнув по ссылке:

Закапываем надежно: выбор кабеля для подземной прокладки
Прокладка кабеля в земле – ответственный процесс, требующий использования специальных материалов, способных выдерживать агрессивные условия окружающей среды. ️ Наиболее распространенным и надежным вариантом для таких задач является бронированный кабель марки ВБбШв .
Согласно новому стандарту (ГОСТ Р 53769–2010), данная марка может обозначаться как ВБШв , что не меняет его основных характеристик. ‍♂️ Кабель ВБбШв (или его алюминиевый аналог АВБбШв ) специально разработан для эксплуатации в условиях повышенной влажности, механических нагрузок и перепадов температур. ❄️ Его броня из стальных лент или проволок обеспечивает надежную защиту от повреждений грызунами, корнями деревьев и механическим воздействиям при проведении земляных работ.
Кабель ВБбШв производится для различных напряжений: 0,66 кВ, 1 кВ, 3 кВ и 6 кВ. ⚡️ Это позволяет использовать его в широком спектре задач, от подключения частных домов и садовых участков до прокладки линий электропередач на промышленных объектах. ️
Преимущества кабеля ВБбШв:
✅ Высокая механическая прочность: броня из стали защищает от повреждений. ️
✅ Влагостойкость: изоляция обеспечивает надежную защиту от влаги и воды.
✅ Долговечность: материал кабеля устойчив к воздействию агрессивных сред. ⏳
✅ Простота монтажа: кабель легко прокладывается в траншеи и соединяется с другими элементами электросетей. ️
✅ Широкий диапазон применения: подходит для различных напряжений и условий эксплуатации.
При выборе кабеля для подземной прокладки важно обращать внимание на его соответствие требованиям проекта и условиям эксплуатации. Кабель ВБбШв – оптимальный выбор для решения большинства задач, обеспечивающий надежность и безопасность электроснабжения.

Какие стандарты и требования предъявляются к кабелям, используемым для подземного прокладывания к дому

В небольшом государстве Сингапур, имеет место наиболее низкая во всем мире частота повреждений подземных кабельных трасс. В случае если при проведении земляных работ экскаватор порвет какой-либо кабель, то, по местному законодательству, производителя работ и руководителя фирмы, которой принадлежит экскаватор, могут отправить в тюрьму на 10 лет каждого без вариантов на смягчение наказания. Прочитав эту информацию, хочется задаться вопросом: не слишком ли строго в Сингапуре наказывают нерадивых строителей, и учитывается ли при этом отсутствие либо наличие защиты у самого кабеля от механических повреждений в виде защитных лент, бетонных плит, кирпича, труб? И если таковой защиты у кабеля не было, а была применена сигнальная лента лишь обозначающая, а не защищающая кабель, может быть лицам, повредившим кабель, стоило бы дать более мягкое наказание?

Справедливости ради хочется отметить, что в Республике Беларусь тоже строгое законодательство и за порыв кабеля так же не «погладят по головке». Кроме того с началом выпуска нового материала – ленты защитно-сигнальной серии ЛЗС требования к защитным материалам для подземного кабеля поднялись на новую планку, так как для разрушения ленты ЛЗС толщиной 3.5-ой мм. требуется механическое усилие в пять раз большее, чем механическое усилие, разрушающее кирпич. Визуально это может выразить пример с встающим на «дыбы» экскаватором на базе МТЗ-82 ,захвативший ковшом ленту ЛЗС. Расчеты показывают, что при вылете стрелы подобного типа экскаваторов на расстояние более чем 2,7-х метра, значение усилия необходимого для опрокидывания экскаватора будет меньше, чем усилие на разрыв 50-ти метрового отрезка ленты размерами 250*3.5 мм. При таких условиях экскаватор зацепивший ковшом ленту ЛЗС начнет приподымать. И это в случае захвата лента режущей кромкой ковша. При перехлесте через ковш ленты усилие на разрыв будет еще больше, т.е. при вылете ковша более чем на расстояние в 1,5-а метра ленту порвать становиться сложнее, чем опрокинуть экскаватор.

Какие преимущества и недостатки имеют кабели из различных материалов для подземного прокладывания к дому

В идеале, каждое крупное технологическое присоединение промышленного или коммерческого объекта должно проводиться по II категории надежности – то есть, источников питания и точек подключения должно быть два (и желательно установить третью, резервную линию). Это очень дорого, поэтому компании и предприятия среднего и малого бизнеса экономят – подключают свои объекты по III категории, от одного источника питания и без резервных генераторов.

Как результат: риск увеличивается максимально. Достаточно любой нештатной ситуации, чтобы объект обесточился, а ремонт требует времени и вложения средств. Избежать форс-мажора можно установкой системы постоянного мониторинга состояния электросетей и режимов подачи электроэнергии. Исходя из данных автоматизированного контроля, специалисты занимаются техническим обслуживанием и плановым ремонтом электрохозяйства, снижая риски поломок.

Однако даже автоматизированный контроль не может защитить электромагистраль от аварийных ситуаций, когда кабель просто выходит из строя на определенном участке или на всем протяжении магистрали. Причины аварий обычно типовые, электроинженеры хорошо с ними знакомы и разделяют на две категории:

- Объективные – ситуации, при которых кабель повреждается по независящим от сетевой компании причинам. В частности, неисправности возникают из-за скрытых заводских дефектов кабеля и проводки, естественного старения, коррозии, износа и тепловых перегрузок проводов, обрыва изоляции и токопроводящих жил при смещении грунтов в месте укладки трассы, сильных скачков напряжения со стороны энергопостащика. Обычно даже профессионалы высокого уровня не могут заранее предусмотреть и сразу определить такие риски, и они возникают уже после сдачи технологического присоединения в эксплуатацию.

- Субъективные – аварийные ситуации, которые возникают из-за «человеческого» фактора: экономии на качестве электрокабелей, ошибок при расчете нагрузок и неправильного выбора сечения жил, травмирования проводов при транспортировке и укладке в землю, нарушения технологии электромонтажа, некачественной изоляции соединений, нарушений при установке заземления трассы, травмировании кабелей и изоляции при проведении земляных работ в месте прокладки электромагистрали.

Как видите, повреждений силовых кабелей из-за человеческих ошибок или халатности – явно больше. Но понимание этого печального факта не упрощает проблему: исправлять поломку все-равно нужно, и делать это надо быстро, правильно и поэтапно.

Как выбрать кабель, который будет наиболее устойчив к коррозии и повреждениям при подземном прокладывании к дому

Для прокладки кабеля под землей или проводки по воздуху потребуются перечисленные ниже расходные материалы и инструменты.

Инструменты для работы с кабелем

Мегаомметр для тестирования кабеля, стрипперы , пресс-клещи или гидравлический пресс для опрессовки кабеля.

Что понадобится для прокладки кабеля по воздуху

Кабель

Самонесущий изолированный кабель (СИП).

Крепления для СИПа

Крюки для столба и стен построек, скобы для фиксации, бандажная лента, натяжные зажимы.

Что понадобится для прокладки кабеля под землей

Кабель

Для прокладки под землей лучше использовать кабель с ленточной броней, например ПвБП или ААБЛ. Ленточная броня защищает кабель от механических повреждений, поэтому в данном случае дополнительная защита не нужна.

Также можно использовать кабели без ленточной брони, например АВВГ. В этом случае для защиты от механических повреждений нужно использовать двустенную гофрированную трубу .

Кабель АВВГ годится для прокладки под землей с гофрированную трубой

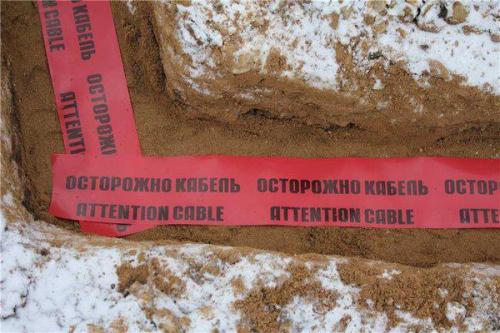

Сигнальная лента

Сигнальная лента нужна для защиты людей при проведении земельных работ на месте прокладки кабеля. Она сохраняется в земле десятки лет.

Обязательно используйте сигнальную ленту при прокладке кабеля в земле

Инструменты и расходные материалы для обустройства траншеи

Можно обойтись лопатой и песком. Песок потребуется для создания защитной подушки. Если вы используете кабель без ленточной брони, для защиты от механических повреждений можно использовать асбестовые трубы, железобетонный или кирпичный желоб. Но быстрее и удобнее работать с двустенной гофрированной трубой, которая не нуждается в дополнительных мерах предосторожности.

Какие меры безопасности следует принимать при прокладке кабеля под землей к дому

   Чтобы продлить долговечность и повысить надежность кабеля, его защищают изоляцией. Сегодня применяется два вида изоляции: бумажная с пропиткой (АСБ) и пластмассовая (кабель ВБбШВ и АВБбШВ). К достоинствам бумажных с пропиткой можно отнести хорошие электрические показатели при сравнительной дешевизне. Такой кабель отлично зарекомендовал себя в условиях высоких температур, он достаточно долговечен. Но такое исполнение электрического кабеля имеет свои минусы, которые ставят под вопрос возможность их использования под землей. Их главный минус – повышенная гигроскопичность. Соответственно, если возник вопрос, как проложить бумажный пропитанный электрический кабель под землей, то необходимо знать, что его нужно защитить полностью герметичной оболочкой. Еще один, наиболее значимый, недостаток такого кабеля – особенность пропитки его оболочки, которая со временем стекает в нижнюю часть кабеля, чем существенно сокращает долговечность и изоляционную прочность.

  Прокладка кабеля в земле, кабель АВБбШв

   Кабель с пластмассовой изоляцией отличается наиболее приемлемыми техническими характеристиками для применения под землей. Кроме этого, ВБбШВ и АВБбШВ широко используют для подачи электричества в условиях повышенной влажности и пожароопасности. Поскольку для производства изоляционной части такого кабеля используют полиэтилен или поливинилхлорид, наиболее опасные условия его эксплуатации — постоянный или периодический контакт с острыми и кромками твердых тел различного происхождения. Если такой кабель перед укладкой в грунт должным образом не защитить, то он может через некоторое время получить механические повреждения и выйти из строя.

   Исходя из вышесказанного, можно сделать вывод, что оптимальным для проведения электрического тока под землей считается бронированный медный кабель ВБбШВ и бронированный алюминиевый кабель АВБбШВ. Их преимущество в том, что они достаточно защищены от всех возможных механических повреждений стальной броней. Благодаря этому, закладка такого кабеля в грунт не требует использования сплошной трубы, что значительно упрощает процесс.
