Потолки Армстронг представляют собой каркас из металлических реек в виде ячеек 60х60 см, на который уложены жесткие или мягкие плиты соответствующего размера.

Армстронг представляет собой каркас из металлических реек в виде ячеек, на который уложены плиты

Жесткие плиты могут быть выполнены из следующих материалов:

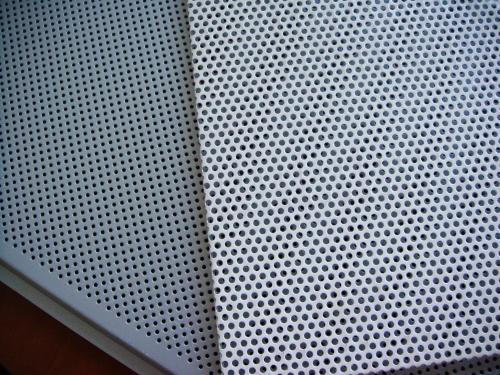

• цельные или перфорированные металлические листы;



  Плиты потолочные для подвесного потолка из тонколистовой стали 0,45мм с покрытием полиэстер

• стекло и зеркало;

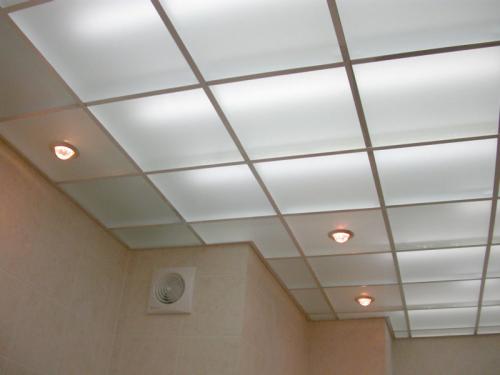

  Стеклянные потолки

• пластик;
• деревянные панели.

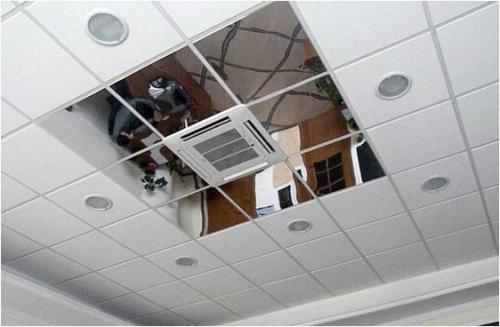

Потолок Армстронг с зеркальными вставками

Мягкие плиты делают из минеральных или органических природных материалов. В последние годы в рамках борьбы за экологическую чистоту отделки минеральные плиты практически перестали использовать – они содержат минеральную вату, мелкие частицы которой плохо влияют на дыхательную систему.

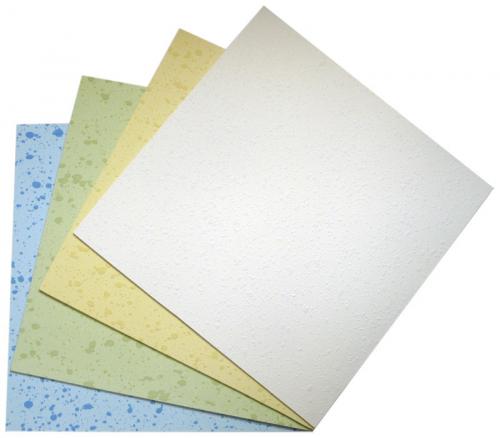

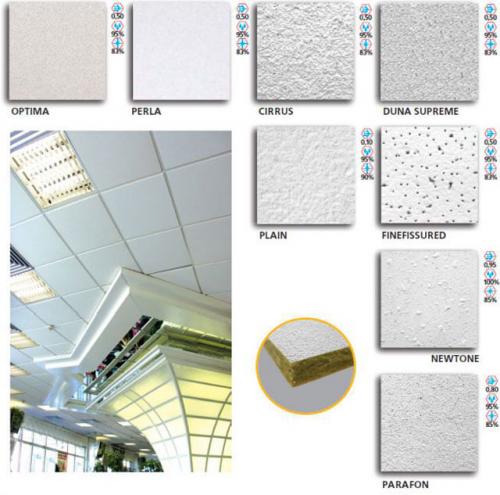

Цвета плит потолка Армстронг

Органические мягкие плиты для потолков Армстронг применяются довольно часто, состоят из вторичного целлюлозного сырья и абсолютно безопасны, имеют небольшой вес, легко режутся при монтаже.

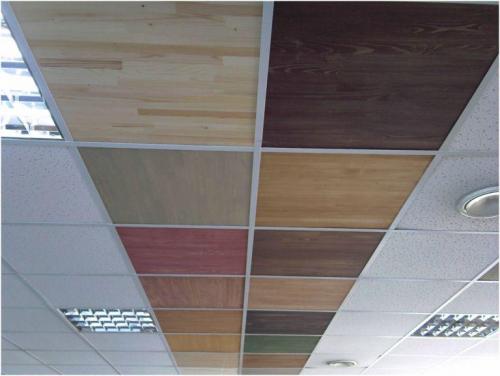

Потолочные плиты Армстронг из дерева

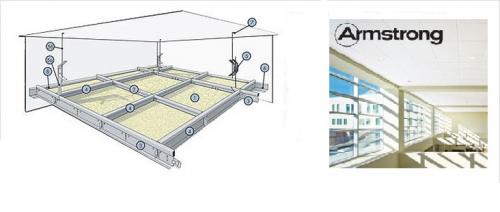

Конструкция потолка, а также используемые для него элементы каркаса показаны на иллюстрации.

Цены на потолок «Армстронг» из дерева

потолок «Армстронг» из дерева

Комплектация потолка Армстронг

1. Потолочная плита размером 60х60 см.
2. Поперечный Т-образный профиль, длина — 0,6 м.
3. Несущий Т-образный профиль, длина – 3,7 м. Их располагают параллельно короткой стене помещения, при необходимости наращивают с помощью стандартных креплений или отпиливают излишки.
4. Продольный Т-образный профиль, длина – 1,2 м. Крепится к несущему с шагом 0,6 м.
5. Потолочный подвес с крючком (5а), и штангой (5б). Штангу подвеса крепят к потолку с помощью дюбелей или анкеров, крючок – к несущему профилю. За счет зажима (5) регулируют высоту подвеса, обеспечивая горизонтальность уровня каркаса.
6. Стеновой L-образный профиль, длина — 3 м. Его крепят по периметру комнаты с помощью уровня.
7. Анкер или дюбель для крепления подвеса в черновом потолке.
8. Обрезанная потолочная плита для подгонки под размер комнаты.

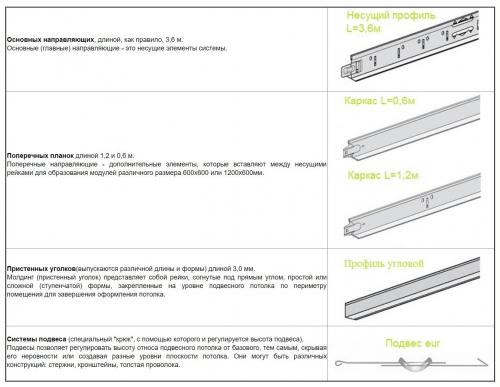

Элементы подвесной системы

Профиль для каркаса может быть металлическим, окрашенным порошковой краской, или металлопластиковым. Стандартная ширина полки – 15 или 24 мм, первую используют для легких конструкций из органических плит, вторую – для зеркальных, стеклянных и металлических потолков с большим количеством встроенных элементов. Для особо тяжелых конструкций используют также усиленные подвесы. Каркас монтируют с помощью стандартных креплений. Он требует минимальной подгонки и собирается как конструктор, легко и быстро.

Обратите внимание! Плиты для потолка Армстронг можно изготовить самостоятельно из деревянных панелей или МДФ. Такой дизайн плит придаст помещению оригинальность.

Монтаж потолка Армстронг пошаговая инструкция. Панели потолка Армстронг

Размеры панелей для потолков Армстронг представлены в двух разновидностях – 120х60 см и 60х60 см. Большей популярностью пользуется второй вариант, так как использование квадратных вставок заметно упрощает обустройство потолка Армстронг своими руками. Толщина плит также может отличаться (6-19 мм). По мере ее увеличение повышается степень звукоизоляции конструкции. Кроме того, на данный параметр влияет материал изготовления декоративных плит.

Разновидности панелей:

1. Эконом . Бюджетное решение, для которого характерна высокая гигроскопичность и слабая сопротивляемость повышенной влажности. Такой материал впитывают любую разновидность влаги – от водяных паров до протеканий со стороны соседей сверху. Накопившаяся внутри панелей влага заметно увеличивает их вес и провоцирует деформационные процессы. Как результат, декоративные характеристики плит заметно понижаются. Во избежание подобных явлений панели «Эконом» рекомендуется применять в помещениях с климатконтролем и стабильной влажностью.
2. Прима . Более дорогая разновидность, обладающая улучшенными эксплуатационными характеристиками. Это касается более высокой прочности, влагостойкости (85%), шумопоглощения и декоративных параметров.
3. Влагостойкие . Специальная группа изделий, разработанная для применения в помещениях с высокой степенью влажности воздуха.
4. Акустические . Обладают усиленными звукоизоляционными свойствами. Чаще всего их применяют при монтаже подвесного потолка Армстронг в торговых и офисных помещениях.
5. Гигиенические . Отличаются простотой помывке, что очень важно для больниц, поликлиник и пищевых предприятий.
6. Дизайнерские . Панели данного типа обладают оригинальным внешним видом, непохожим на другие аналоги. Их можно встретить в клубах, ресторанах, барах. Готовая отделка получается очень презентабельной и роскошной. Дизайнерские вставки относят к наиболее дорогим панелям.

Потолок Армстронг расчет. Расчет потолка Армстронг: разъясняем развернуто

Подвесной.Ру — Расчет подвесных потолков (калькулятор) Армстронг, Грильято, кассетного и реечного потолков, а так же расход гипсокартона и комплектующие

Блок: 1/2 | Кол-во символов: 185Источник: https://www.podvesnoi.ru/calculator/

Инструкция к калькулятору подвесного потолка

Введите длину и ширину вашего помещения, где планируется устанавливать подвесной потолок. Обратите внимание, что дробные значения необходимо вводить через точку , а не через запятую.

Выберите необходимую плиту для подвесного потолка. Ознакомиться с фактурами плит для подвесного потолка, их характеристиками и ценами Вы можете в каталоге потолков армстронг Плиты рассчитываются с 10% запасом

Выберите подвесную систему.

Если Вам необходимы светильники, установите галочку и выберите вид светильников. Посмотреть светильники Вы можете тут

Выберите длину подвеса — то есть на какую высоту от потолка Вы будете опускать потолок. Все подвесы регулируются, их максимальная длина указана в названии.

Нажмите кнопку посчитать и Вы увидите таблицу с ценами за каждую составляющую подвесного потолка и итоговую стоимость на ваш объем.

Как сделать подвесной потолок. Подвесной потолок своими руками

Как выровнять старый бетонный потолок и скрыть остальные его недостатки? Ответ прост – можно сделать подвесной потолок. Конструкция и работы по монтажу достаточно сложны, но при условии, что вы будете точно знать, как все делать и из чего состоит такая конструкция, у вас все получится.

Подвесной потолок своими руками

Что такое подвесной потолок?

Исходя из названия, можно сразу понять, что подвесной потолок – это особая конструкция, крепящаяся к потолку и выполняющая различные функции, в основном – декоративные, конечно. Такой потолок обладает хорошими звукоизолирующими и утепляющими свойствами, а также способен изменить внешний вид основного потолка до неузнаваемости.

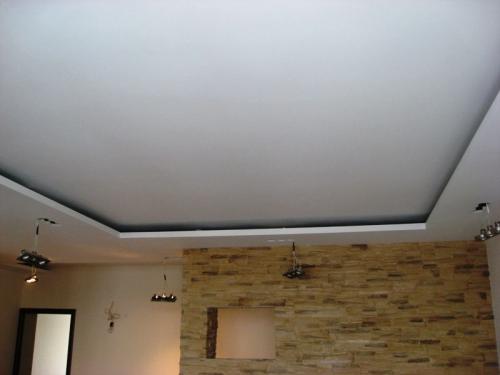

Подвесной потолок из гипсокартона

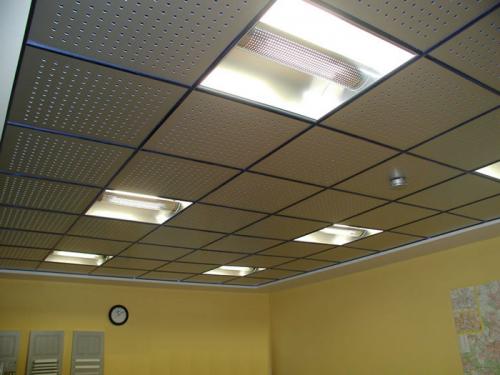

Кассетный подвесной потолок Армстронг

При монтаже подвесного потолка используется специальная система подвесов и профилей, которые крепятся к потолку-основе. Затем на смонтированную конструкцию устанавливается материал, который и послужит в качестве нового потолка. Специалисты по ремонту используют для этих целей, как правило, гипсокартон.

Устройство подвесного потолка из гипсокартона

Устройство каркаса потолков Армстронг

На заметку! Подвесной потолок на самом деле бывает разный. Он может быть реечным, кассетным, решетчатым. Такие типы потолков еще называются модульными. Однако в статье пойдет речь об обычном покрытии из гипсокартона – такой вид еще известен как сплошной. Потолок, который устанавливается без применения подвесов, называется подшивным.

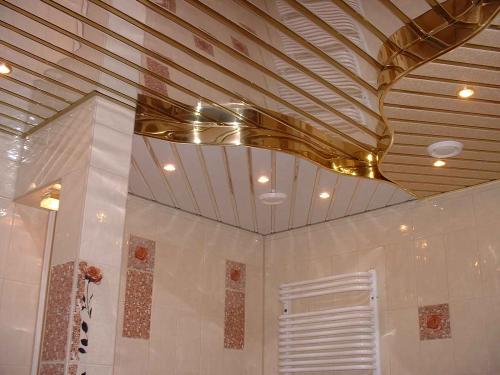

Реечный подвесной потолок в ванной

Подшивной потолок

Плюсы и минусы

Подвесной потолок обладает массой достоинств – их гораздо больше, чем недостатков.

К плюсам подвесного потолочного покрытия относится:

• способность скрыть недостатки основного потолка (пятна, щели, трещины, ступени и прочее);
• красивый внешний вид – такой потолок меняет до неузнаваемости все помещение;
• возможность реализовать различные дизайнерские идеи вплоть до установки сложных конструкций;
• удобный монтаж подсветки (а также возможность установки светильников в соответствии с дизайнерским планом);
• отличные звуко- и теплоизоляционные характеристики,
• простота в уходе – пыль достаточно смахнуть сухой тряпкой;
• большой выбор вариантов финишной отделки поверхности;
• возможность скрыть электропроводку и другие коммуникации внутри потолка.

Подвесной потолок позволяет скрыть электрическую проводку и другие коммуникации

Но подвесной потолок имеет и несколько недостатков, о которых стоит упомянуть, чтобы вы знали, с чем имеете дело.

К таковым относится:

• уменьшение высоты потолка за счет установки подвесной конструкции (минимум 7-8 см);
• продолжительность монтажа (в зависимости от сложности конструкции установка может занимать не один день);
• достаточно высокая стоимость отделки;
• необходимость в создании специального люка, чтобы была возможность подобраться к проведенным в потолке коммуникациям (при наличии таковых);
• низкая влагостойкость гипсокартона, из-за которой он не подходит для отделки помещений с высокой влажностью (таких, как ванная, сауна, бассейн, баня и т. п.).

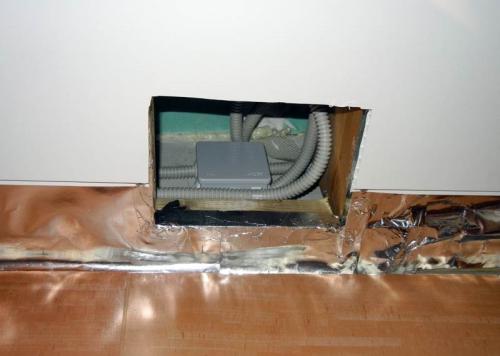

Потолочный ревизионный люк

Расчет комплектующих, инструментов, материалов

Чтобы сделать у себя дома подвесной потолок, вам понадобятся материалы для изготовления каркаса, гипсокартон и материал для финишного покрытия, который и придаст красивый внешний вид новому покрытию.

Перед началом работ следует определиться, какой каркас выбрать. Он бывает двух видов – металлический и деревянный. Для изготовления второго варианта потребуются бруски, которые необходимо будет крепить к основному потолку подвесами. В первом варианте, как можно догадаться, применяются металлические профили.

Цены на подвесной потолок

подвесной потолок

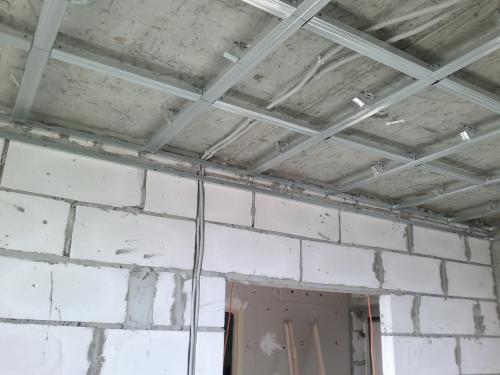

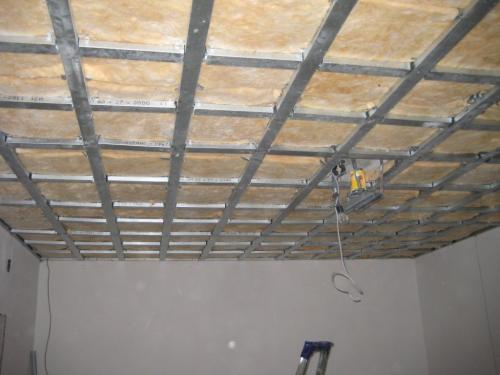

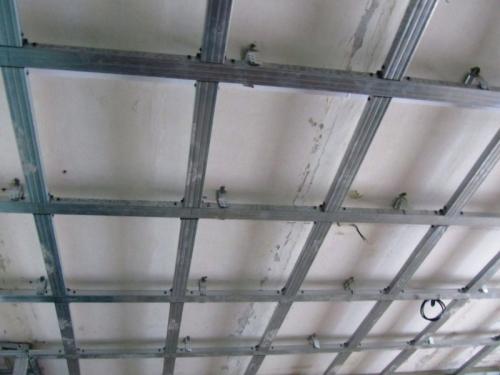

Металлический каркас для подвесного потолка

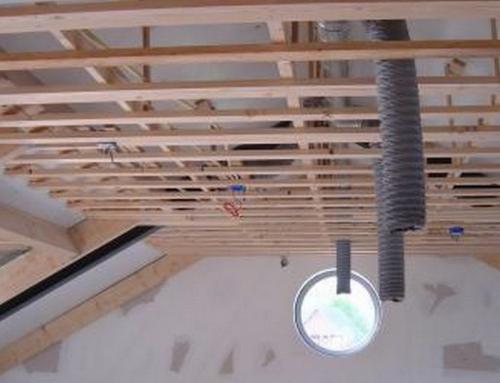

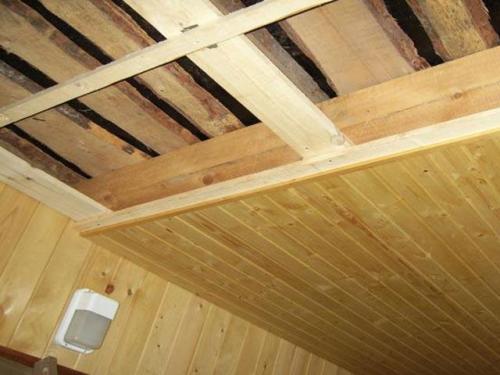

Деревянный каркас для монтажа гипсокартона

На заметку! Существует два вида элементов каркаса потолка – это несущие и основные профили или бруски. Если в металлическом варианте можно использовать только несущие элементы, то при работе с деревянным каркасом используют как основные, так и несущие. Отметим, что изготовление металлического каркаса все же чаще выполняется и с использованием основных профилей.

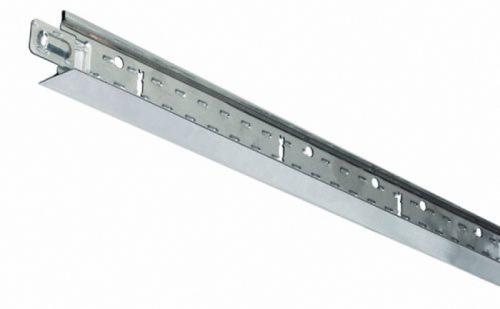

Профиль для подвесного потолка — основа всей конструкции

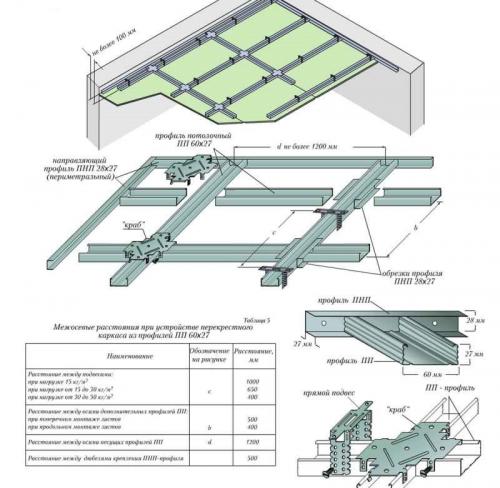

Металлические профили изготавливаются из оцинкованной стали и имеют названия ПП 60/27 и ПНП 28/27. Также вам могут встретиться профили под названием CD и UD – это их зарубежные маркировки.

Размеры профиля для гипсокартона

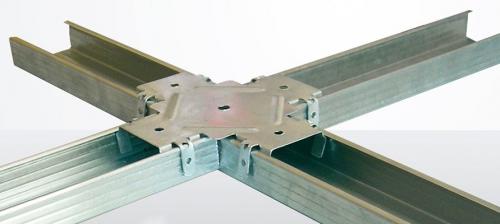

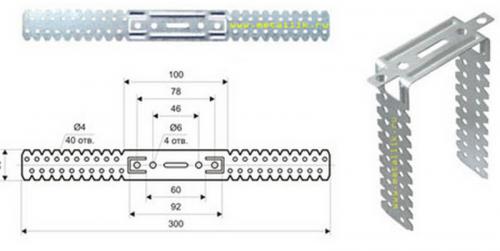

Также для монтажа каркаса потребуются крепежные элементы – специальные подвесы для потолков, дюбель-гвозди и анкеры, «крабы»-соединители для соединения перемычек, саморезы двух видов («малыши» с буравчиком для металла и специальные для гипсокартона).

Потолок Армстронг комплектующие. Что представляет собой типичная подвесная конструкция

Принципиально модульная подвесная конструкция Армстронг представляет собой ячеистый каркас, в котором декоративные плиты не подшиваются снизу, а закладываются в ячейки на полки профиля. Каркас крепится к основанию через подвесы.

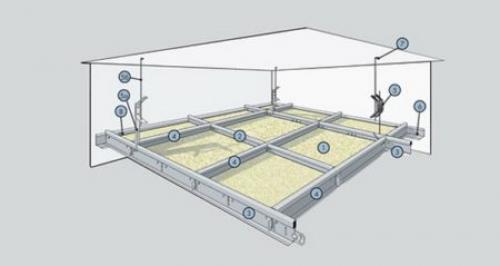

Основные комплектующие, из которых собирается подвесной потолок Армстронг, показаны на фото ниже:

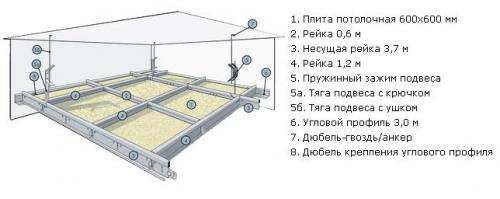

Принципиальная схема подвесного каркаса Армстронг

1. Стандартная потолочная плита размером 600 х 600 мм.
2. Короткая поперечная рейка 0,6 м. Соединяет продольные планки 1,2 м и формирует ячейки.
3. Основная несущая Т-образная рейка, которая ложится на пристеночный уголок. Стандартная длина – 3,7 м. Укладывается с шагом 1,2 м.
4. Длинная поперечина, соединяющая несущие планки. Стандартная длина – 1,2 м.
5. Зажимная скоба (бабочка) подвеса.

5а. Тяга с крючком.

5б. Тяга с верхним ушком под дюбель.

1. Угловой профиль. Горизонтальная полка 24 мм, вертикальная – 19 мм. Стандартная длина – 3 м.
2. Крепежный дюбель.
3. Места крепления Г-образного профиля к стене.

Система подвесного потолка Армстронг условно делится на три вида:

• Видимая. Нижняя перемычка направляющей рейки видна.
• Скрытая. Плита укладываются таким способом, что нижняя перемычка рейки не видна.
• Дизайнерская. Позволяет выполнять фигурные конструкции. Видимая перемычка направляющей рейки имеет разные варианты оформления.

Профили изготавливаются из металла или металлопластика. Между собой элементы закрепляются пружинными или клипсовыми замками.

Армстронг потолок. Подвесной потолок

Подвесной потолок  — конструктивные элементы, которые ограничивают помещение сверху и крепятся к перекрытию или покрытию на подвесках.

Подвесные потолки применяются для:

Подвесные потолки крепятся на жёсткий деревянный или металлический каркас, который в свою очередь прикрепляется к существующему потолку, обычно с применением подвесов. Если подвесы не используются, а каркас крепится напрямую к существующему потолку, то потолок иногда называют подшивным .

По конструкции каркаса и материалу покрытия выделяются следующие типы потолков:

. Гипсокартон боится воды, поэтому потолки с использованием этого материала нельзя устанавливать в ванных комнатах.
