Стропильную систему нужно обязательно делать для многих видов крыш. Конечно, крыша с эркером также должна ее иметь. Возведение стропильной системы для такого вида крыши может быть осуществлено из деревянных балок и досок. Их соединение друг с другом, а также с другими элементами конструкции, осуществляется посредством шурупов, саморезов и иных подходящих крепежных элементов. Стропильная система должна состоять из балок достаточных размеров, причем выбирать нужно с запасом, обрезая лишнюю длину или ширину непосредственно во время монтажа. По большому счету, принципы выполнения работ по возведению стропильной системы в этом случае мало чем отличаются от традиционных работ при устройстве разных видов крыш. Укладка мауэрлата выполняется по армированному поясу, в том время как крепление стропильных ног осуществляется к мауэрлату.
Установка стропильных ног выполняется на начальном этапе. Стропильные ноги необходимо вывести за плоскость стен. Это в дальнейшем можно было сформировать карнизные свесы. Это не позволит влаге, которая стекает по кровле, оказывать негативное воздействие на материал стен. Чтобы закрепить различные деревянные элементы крыши, обычно применяются традиционные саморезы или специальные крепежи, которые устойчивы к коррозии и покрыты слоем оцинкованной стали.
Стропильная система может быть установлена на самой крыше независимо от того, вальмовая она или нет.
Кроме того, возможен вариант, при котором отдельные элементы системы будут собираться на поверхности земли. Это будет зависеть от конструктивного решения и проекта – будет ли являться крыша с эркером самостоятельной конструкцией, либо станет продолжением крыши дома. В тех ситуациях, когда стропильная система для яндовой крыши собирается отдельными фермами, то после того, как они будут подняты на крышу, закрепить их необходимо не только мауэрлатом, но и к коньку. Крепление к коньку обычно выполняется при помощи стальных пластинок. Крепить металлические пластинки в этом случае рекомендуется с использованием специальной прокатной машины. Если нет возможности ее использовать, то можно применить обычный молоток.

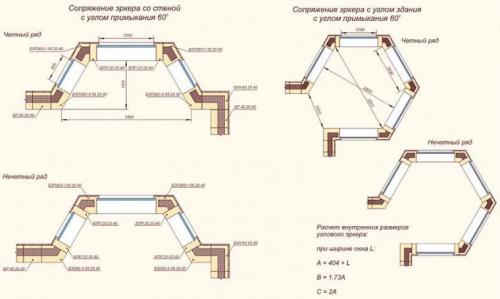

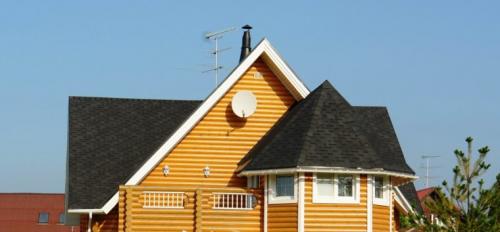

Расчет эркера. Разновидности крыши над эркером
Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.
Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.
В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.
Основные формы яндовой крыши над эркерами загородных коттеджей:
- Многощипцовая
- Вальмовая
- Декоративная
- Полусфера
Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.
Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.
Монтаж яндовой (эркерной) кровли
Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.
На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:
- Для формирования надежной опоры всех балок, поддерживающих систему стропил.
- Для разгрузки оконных перемычек.
При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.
Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.
Строительные материалы для эркерной (яндовой) кровли
Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:
- Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
- Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
- Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
- Специальная вязальная проволока.
- Специальные пластины из оцинкованной стали.
В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

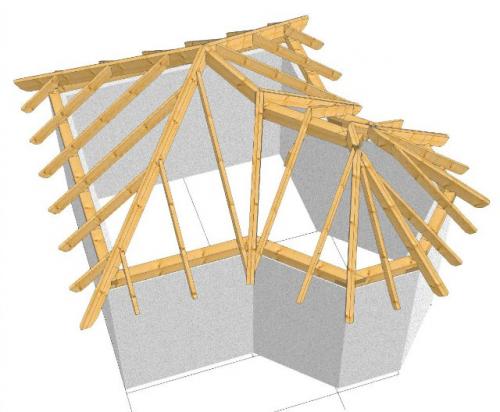

Стропильная система
Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.
Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.
Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.
Обрешетка
На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.
Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев.
Кровля эркера металлочерепицей. Как сделать эркер своими руками
Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.
Укладка фундамента
По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:
- выкапывание траншеи;
- создание опалубка;
- утепление;
- армирование;
- заливка бетоном.
Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.
Возведение эркера
Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:
- Для внутренних стен можно применять газосиликатные блоки или газобетон.
- Для внешней кладки лучше брать качественный облицовочный кирпич.
- При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
- Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
- Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
- Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

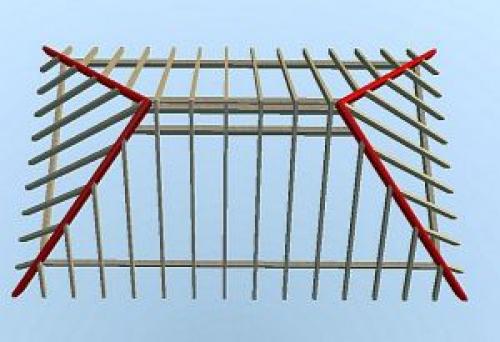

Как правильно сделать стропила на эркере. Диагональные стропильные ноги
Элементы стропильной системы, образующие ребра соединения плоскостей скатов, называются диагональными (накосными, угловыми) стропильными ногами.
Строго говоря, диагональные и накосные — не совсем идентичные элементы , поскольку первые крепятся снаружи углов мауэрлата, а вторые — изнутри.
В остальном все свойства одинаковы.
Угловые элементы имеют определенные особенности :
- Длина диагональных стропильных ног значительно превышает длину прямых стропил.
- Диагональные стропильные ноги служат опорой для нарожников по обе стороны соединяемых плоскостей.
Наличие таких особенностей создает повышенную — примерно в полтора раза — нагрузку на накосные стропила по сравнению с обычными. Длина их превышает обычную длину досок , из которых делаются стропила, поэтому для изготовления накосных доски сплачивают — соединяют по пласти в два слоя.
Таким образом решаются сразу несколько проблем :
- Можно делать балки любой нужной длины.
- Увеличивается устойчивость к нагрузкам.
- Возможность использовать один модульный размер материала.
Под диагональное стропило необходимо установить одну или две опоры (в зависимости от длины), причем точка расположения опоры находится не посередине, как казалось бы на первый взгляд, а на расстоянии одной трети-четверти всей длины накосного стропила, считая от верхней точки, поскольку именно в этом участке находится место наибольших напряжений .
ОСТОРОЖНО!
Накосные стропила, расположенные в ендовах , имеют противоположное расположение точки максимальных усилий — примерно одна треть-четверть длины снизу.
