Теплый пол своими руками: полное руководство по укладке

Теплый пол своими руками: полное руководство по укладке

Введение

Теплый пол – это современное и удобное решение для создания уютной атмосферы в доме. Установка такого пола позволяет не только повысить комфорт, но и снизить расходы на отопление. В этой статье мы рассмотрим, как своими руками уложить теплый пол, какие материалы и инструменты для этого необходимы, а также как избежать распространенных ошибок.

Выбор типа теплого пола

Перед началом работ важно определить, какой тип теплого пола подойдет для вашего помещения. Существует два основных вида: водяные и электрические системы.

Тип теплого пола	Преимущества	Недостатки
Водяные	Экономичность, стабильность температуры	Сложность установки, необходимость подключения к отопительной системе
Электрические	Легкость установки, автономность	Более высокая стоимость эксплуатации

Материалы и инструменты

Для установки теплого пола вам понадобятся следующие материалы и инструменты:

• Нагревательные элементы (маты, кабель или водяные контуры)
• Теплоизоляция
• Стяжка
• Герметик
• Термостат
• Инструменты: дрель, отвертка, уровень, штукатурная лопатка

Последовательность работ

Подготовка основания

Первым шагом является подготовка основания. Оно должно быть ровным, сухим и чистым. Если на полу есть трещины или неровности, их необходимо заделать.

Установка нагревательных элементов

Установите нагревательные элементы в соответствии с инструкцией. Для водяных систем необходимо смонтировать контуры, для электрических – уложить маты или кабель.

Герметизация и стяжка

После установки нагревательных элементов нанесите слой герметика, а затем залейте стяжку. Подождите, пока стяжка полностью высохнет.

Основные шаги по установке теплого пола

Шаг	Описание
1	Подготовка основания
2	Установка нагревательных элементов
3	Герметизация и стяжка
4	Тестирование системы

Возможные ошибки и их устранение

При установке теплого пола важно избегать распространенных ошибок:

• Неравномерное расположение нагревательных элементов
• Недостаточная изоляция
• Неправильная установка термостата

Избегайте этих ошибок, следуя инструкциям и проверяя каждый этап работ.

Связанные вопросы и ответы:

Какие типы теплого пола подходят для самостоятельной укладки

Системы водяного теплого пола (ссылка на статью) стали темой жарких споров. Кто-то считает, что такие конструкции укладываются "на века" и безупречно служат. Однако многие отказываются от них по причине трудоемкости монтажа и дорогостоящего оборудования. Чтобы вам было проще принять решение, разберем минусы и плюсы системы.

6 ключевых преимуществ:

• Теплые водяные полы потребляют меньше электроэнергии , чем электрические. А значит, они экономически выгоднее.
• Теплые полы жидкостного типа подходят для капитального обогрева помещений . Эффект будет особенно ощутим в комнатах высотой до 1.7 м.
• Такой вид теплого пола прост в эксплуатации и редко подводит.
• Жидкостный теплый пол абсолютно безопасен для здоровья . Он не сушит воздух, не издает шума и вредных излучений.
• Система быстро и равномерно нагревает комнату . Даже после выключения конструкции жидкий теплоноситель в контуре надолго сохраняет температуру.
• Гидравлический теплый пол сочетается практически со всеми финишными отделочными материалами : паркетом, плиткой, ламинатом, линолеумом, пробкой.

Теперь о минусах:

Главный недостаток — риск протечек . Если обнаружится такая неполадка, придется демонтировать напольное покрытие и вскрывать стяжку. Поэтому лучше сразу выполнять монтаж "на совесть".

Кстати, монтаж конструкции довольно трудоемкий . Поэтому лучше поручить дело специалистам или изучить техническую сторону вопроса. А после укладки трубопровода обязательно протестируйте систему и изучите правила эксплуатации теплого пола.

Еще один минус системы жидкостного пола — дорогостоящее оборудование. Придется приобретать котел, коллектор, насос, датчики. Зато эти приспособления позволят не зависеть от центрального водоснабжения.

Важно! Некоторые жители многоэтажных домов пытаются запускать теплый пол от центрального водоснабжения. Такие работы обязательно придется согласовывать с коммунальными службами. Однако одобрение случается редко, поскольку при интеграции обогревательной конструкции резко повышается нагрузка на общую систему.

Как подготовить основание для теплого пола

В процессе строительства плитного фундамента работы традиционно начинаются с грунтовой подготовки: убирается растительный слой, на дно котлована укладываются слои щебня и песка, которые тщательно трамбуют. На подготовленное основание уже монтируется слой теплоизоляции, следом устанавливается арматурный каркас. Именно на этом этапе наступает очередь монтажа системы теплого пола.

Помните, что коммуникации, расположенные в бетоне, отремонтировать или заменить очень сложно. А значит, они должны прослужить столько же, сколько и сам фундамент или стяжка пола. Итак, какие характеристики труб теплого пола имеют первостепенное значение? Это, конечно, устойчивость к коррозии, важно, чтобы в процессе эксплуатации они не зарастали накипью и не подвергались термической деструкции от высоких температур теплоносителя и химической деструкции от контакта со стяжкой пола или бетона. Лучше всего воспользоваться специальными трубами, разработанными для теплых полов. Удачный пример — трубы RAUTHERMS из РЕ-Ха. Во-первых, они имеют специальную конструкцию стенок, за счет чего обладают на 6% лучшей теплопроводностью и на 20% большей пропускной способностью, чем их аналоги. Во-вторых, такие трубы довольно эластичны, а потому их легко укладывать в контуры, не допуская перегибов и заломов. Приятным бонусом становится цена: стоимость данных труб на 10% ниже аналогов.

К арматурному каркасу трубы теплого пола с шагом 0,5 м крепятся с помощью поворотных клипс, вязальной проволоки или монтажных ремешков.

Монтаж следует начинать с присоединения свободного конца трубы к штуцеру подающей гребенки распределительного коллектора. Делается это с помощью резьбозажимного соединения под евроконус. В зоне, где труба подходит к коллектору, ее нужно установить в фиксатор поворота. В этом случае она подойдет к коллектору под прямым углом. На входе в стяжку греющие трубы защищают кожухом из гофротрубы или теплоизоляции. Причем длина утеплителя должна составлять не менее 500 мм, 250 из которых окажутся в бетоне, а 250 снаружи.

До укладки бетонной смеси необходимо проверить герметичность труб — провести их опрессовку. Испытание, которое длится около 3 часов, проводится при помощи холодной воды. Давление равно полуторакратному рабочему давлению. Отдельно нужно убедиться в герметичности всех соединений.

Если строительство ведется при отрицательных температурах, то испытания проводят сжатым воздухом или инертным газом. После успешной опрессовки можно приступать к укладке бетонной смеси.

Для того чтобы на 100% ощутить преимущества теплых полов, нужно выбрать подходящее напольное покрытие. Для финишной отделки желательно использовать материалы, которые хорошо проводят тепло: камень или керамическую плитку. А вот ламинат, ковролин или линолеум толще 10 мм будут хуже пропускать тепло.

Какие материалы и инструменты необходимы для укладки теплого пола

	1. На подготовленную поверхность уложить рулонный теплоотражающий материал. В качестве теплоотражающего материала разрешается применение материала, покрытого металлизированной лавсановой или полипропиленовой пленкой.

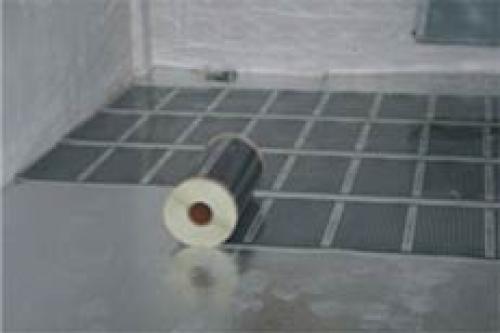

	2. Разрезать термоплёнку на полосы необходимой длины и уложить их лицевой стороной вверх (медной шиной вниз). По рекомендации изготовителя термопленкой достаточно покрывать 70—80% от общей площади пола, отступив по периметру помещения, с расчетом на мебель, бытовую технику и др. Резать термоппенку разрешается только в местах, обозначенных специальным знаком . Шаг реза 250 мм.

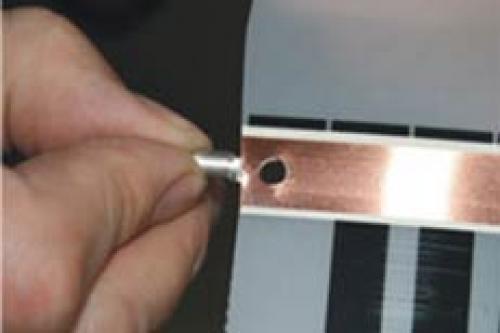

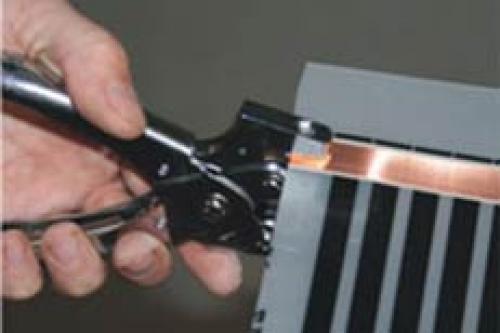

	3 .Прикрепить электрические клеммы к каждой полосе термоплёнки. а) Пробить отверстие в медной шине дыроколом.

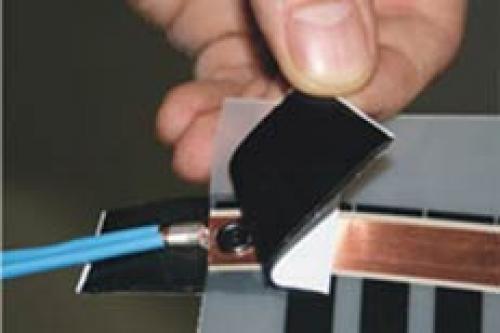

	б) Вставить клемму между слоями полимерной плёнки.

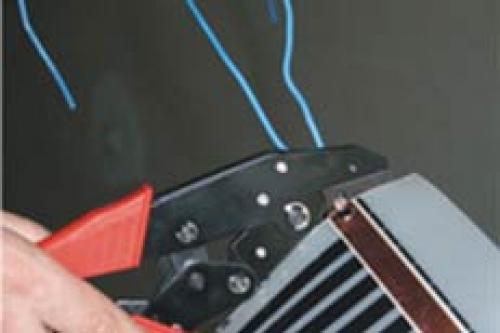

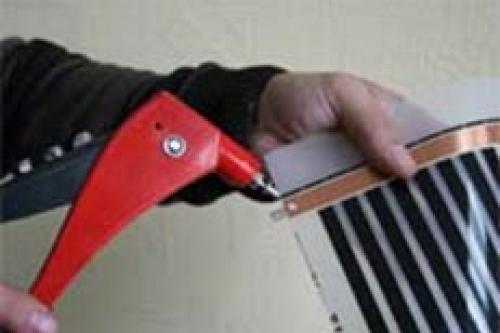

	в) Надёжно закрепить клемму заклёпкой при помощи специального инструмента. Также возможен монтаж клемм при помощи пайки.

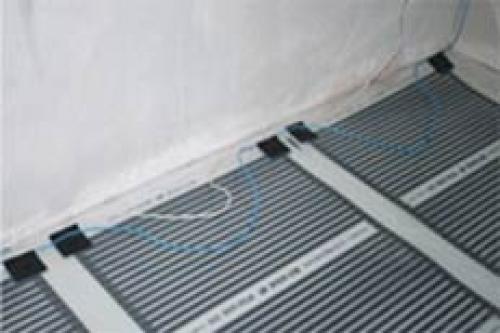

	4. Закрепить провода в клеммах в соответствии со схемой подключения.

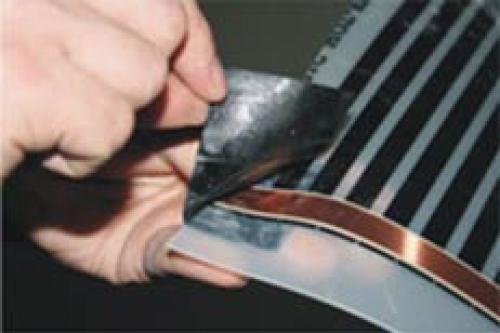

	5. Изолировать электрические клеммы с двух сторон при помощи электроизоляционной мастики (скотч) и изоляционной ленты.
	6. Изолировать противоположные концы медной шины изоляционной лентой.

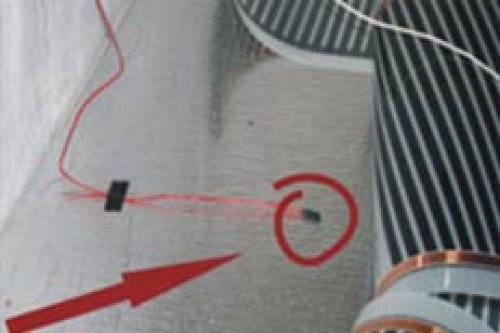

	7. Установить под термоплёнку термодатчик и подключить термостат. Внимание, необходимо проверить, чтобы суммарная мощность термоплёнки соответствовала термостату!
	8. Проверить работоспособность путём подключения к сети.

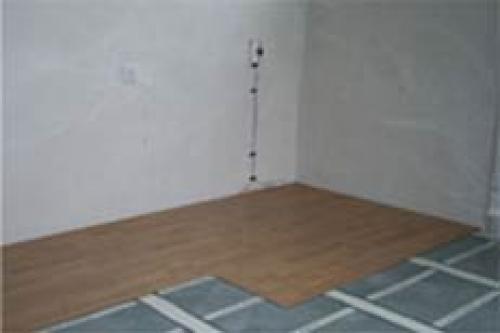

	9. Уложить напольное покрытие (линолеум, ковролин, ламинат, паркетная доска и т.п.). Если в качестве напольного покрытия используется линолеум, поверх термопленки рекомендуется дополнительно уложить материал типа фанеры или ДВП (оргалит).

Как правильно рассчитать мощность теплого пола для вашего помещения

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

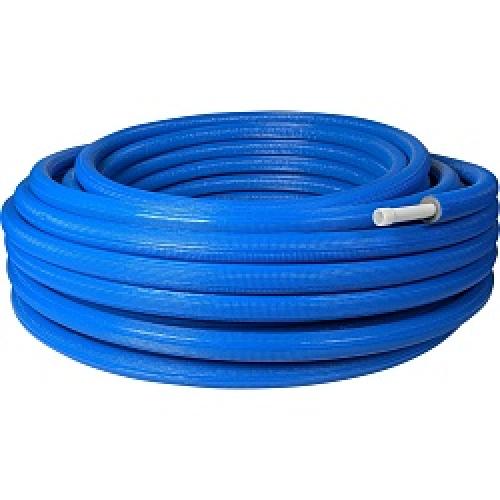

Металлопластиковые трубы

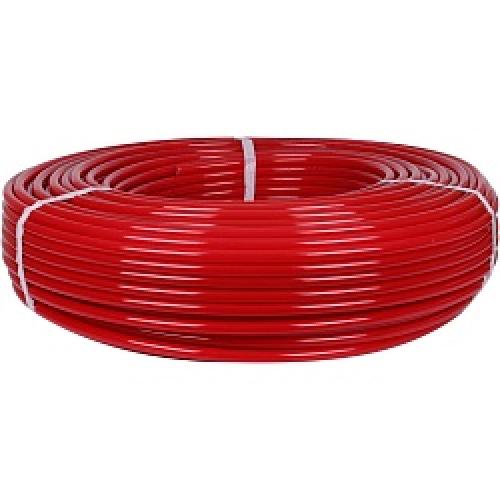

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

Если в комнате проложены два контура, то разница в их длине не должна превышать 15 м.

Рекомендуемое расстояние между трубами для средней полосы России — 200 мм, для южных регионов — 250 мм, для северных широт — 150 мм.

Один контур не должен отапливать комнату площадью более 20 м2.

Запрещено проектировать стыковку труб под стяжкой. Трубопроводы должны быть цельными, что позволяет избежать протечек.

Данные для расчётов напольной системы отопления

Для грамотного и максимально точного расчета понадобятся следующие сведения:

• тип материалов, используемых при строительстве дома, эффективность теплоизоляции строения;

тип остекления — вид профиля и стеклопакета, количество оконных блоков;

климатические условия в регионе проживания;

наличие или отсутствие дополнительных вариантов обогрева;

точная площадь помещения, его высота;

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Как уложить теплый пол на деревянный пол или бетонное основание

Дерево как стройматериал имеет свои особенности, которые нужно обязательно принимать во внимание при обустройстве греющей системы:

1. Дерево – быстровоспламеняющийся материал, оно требует повышенных мер защиты от открытого пламени и перегревания, которые могут возникнуть в электропроводке при замыкании

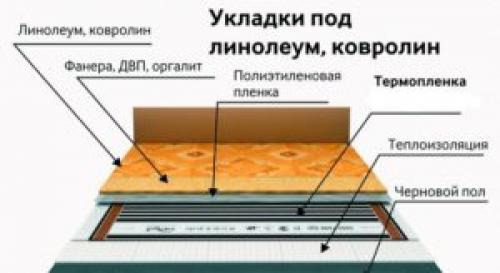

2. Если теплый пол укладывают под линолеум или ковролин, нужно внимательно изучить их состав перед покупкой. Некоторые разновидности этих материалов под воздействием высоких температур выделяют вредные летучие соединения.
3. В качестве верхнего декоративного покрытия не рекомендуется использовать материалы с низкой теплопроводностью (например, натуральную древесину). Тепло будет плохо проникать в комнату, а само дерево может перегреваться.
4. Лучший вариант – устанавливать греющую напольную систему под плитку. В продаже также есть специализированный ламинат с более высокой теплопроводностью, который также будет хорошим вариантом.
5. Электрические полы, за исключением стержневого, нельзя укладывать в комнате, где много мебели, поскольку в этом случае возможен перегрев системы.

Существует четыре основных вида электрических греющих полов:

1. Кабельные, в которых применяется провод в бухтах.
2. Кабельные маты.
3. Инфракрасная пленка.
4. Стержневые маты.

Все полы, питающиеся от электричества, допускается укладывать в деревянном доме, при условии соблюдения правил ПУЭ и пожаробезопасности. Монтаж пленочных систем, а также кабельных и стержневых матов обычно производится сухим методом по ровному деревянному основанию, кабель в бухтах чаще всего укладывают по лагам. Если необходимо проложить греющую систему на бетонное основание, монтаж выполняется мокрым способом с заливкой стяжки.

При обустройстве теплого пола своими руками, необходимо соблюдать следующие требования:

• все контакты нагревательных элементов должны быть хорошо изолированы, не допускается прямое соприкосновение кабеля с древесиной;
• температура внутри системы не должна превышать 30 градусов;
• необходимо исключить резкие перепады температурного режима, в пределах суток возможны изменения в пределах 5 градусов.

При устройстве греющего пола в бане и сауне предъявляются повышенные требования к безопасности. В парилке присутствует высокая влажность, и при неправильной укладке может произойти замыкание проводов, что приведет к возгоранию. Поэтому нужно особое внимание уделить гидроизоляции, а вообще желательно не делать теплый пол в бане своими руками, а обратиться к грамотным специалистам.

Как подключить теплый пол к системе отопления или электросети

Первым шагом при проверке герметичности теплого пола является осмотр всей системы. Необходимо обратить внимание на наличие видимых дефектов, таких как трещины или повреждения материала. Также следует проверить, нет ли утечек в местах соединения элементов системы, таких как трубы или фитинги.

Для более точной проверки герметичности рекомендуется использовать манометр. Манометр подключается к системе теплого пола и позволяет измерить давление в системе. При нормальной работе теплого пола давление должно быть стабильным. Если на манометре отображается непостоянное или слишком низкое давление, это может указывать на проблемы с герметичностью системы.

Еще одним методом проверки герметичности теплого пола является использование тепловизора. Тепловизор позволяет обнаружить утечки тепла в системе теплого пола. При работе системы все элементы должны быть одинаково нагретыми, поэтому любые области с более высокой температурой могут свидетельствовать о проблемах с герметичностью.

После проведения проверки герметичности теплого пола и выявления проблемных участков, необходимо принять меры по их устранению. В зависимости от типа дефекта, это может быть замена поврежденных элементов системы или проведение ремонтных работ.

Проверка герметичности теплого пола является важным этапом монтажа и эксплуатации системы. Это позволяет не только обеспечить эффективную работу системы, но и предотвратить возможные повреждения и утечки тепла. Поэтому рекомендуется регулярно проверять герметичность теплого пола и своевременно устранять выявленные проблемы.

Как проверить герметичность и целостность теплого пола после укладки

Такой пол состоит из электрических нагревательных элементов, которые при прохождении по ним тока выделяют тепло. Нагревательные элементы подключают к терморегулятору . Пользователь устанавливает на нем желаемую температуру, после чего регулятор с помощью термодатчика следит за ней и автоматически включает и выключает нагрев, поддерживая температуру на заданном уровне.

Терморегулятор электрического теплого пола. Источник: shutterstock.com

Если в процессе эксплуатации выходит из строя терморегулятор или датчик температуры, пол перестает нагреваться. Понять, что именно вышло из строя, в данном случае просто. Неисправный компонент заменяют новым. Нагревательный элемент — надежное изделие, он ломается редко. Если это случается, отремонтировать его обычно крайне сложно и приходится менять целиком.

Плюсы

• Электрические полы подходят для любых помещений в доме или комнат в квартире, для их установки не нужны согласования.
• Работают независимо от остальной системы отопления.
• Терморегулятор позволяет гибко управлять полами в каждом помещении по отдельности — включать их только тогда, когда нужно.
• Монтаж электрических систем проще монтажа водяных.
• Можно использовать разные напольные покрытия. Есть несколько исключений, которые зависят от конкретного вида теплого пола (подробнее о них расскажем далее).

Минусы

• Расходуют электричество.
• Создают значительную дополнительную нагрузку на электропроводку в доме.
• Требуют заземления. На питающей линии обязательно должно быть установлено УЗО или дифференциальный автомат .

Есть несколько видов электрических теплых полов , которые различаются типом используемых тепловыделяющих элементов — на основе греющего кабеля, инфракрасных пленок или тепловыделяющих стержней.

Георгий Ерахтин

С точки зрения потребителя, все варианты электрического пола можно разделить на две группы — с монтажом в стяжку и укладываемые непосредственно под финишное покрытие.

Полы в стяжке в эксплуатации одинаковые: они защищены от повреждений, их можно использовать во влажных помещениях , на них можно положить любое напольное покрытие. Инфракрасные пленки, наоборот, нельзя монтировать в стяжку, зато они очень легко укладываются поверх нее и не отнимают у помещения высоту.

Кабельный теплый пол

Кабельные полы бывают одножильными и двухжильными. Они различаются особенностями укладки.

Одножильный кабель подключают к электропитанию обоими концами. У него фиксированная длина — укорачивать одножильный кабель нельзя. Для укладки в конкретное помещение нужно подбирать кабель по длине.

Монтаж кабельного теплого пола. Источник: shutterstock.com

Двухжильный кабель также подбирают к размерам помещения по длине, но он подключается к питающей сети одним концом. Благодаря этому двухжильный кабель немного проще в монтаже, чем одножильный.

Кабель можно укладывать в помещениях любого размера и формы. Он подходит даже для монтажа на ступенях лестниц, где ни одна другая электрическая система не годится. При монтаже кабель фиксируют к основанию с помощью монтажной ленты или укладывают в штрабы.

С точки зрения эксплуатации различий между двухжильным и одножильным кабелем нет. Их можно монтировать в одних и тех же помещениях под одни и те же напольные покрытия.

В процессе монтажа кабели заливают в бетонную стяжку. Диаметр даже самого толстого греющего кабеля в несколько раз меньше диаметра труб водяного пола, поэтому и стяжка над ним должна быть тоньше. Ее минимальная толщина — 12 мм. При этом нет никаких ограничений по весу устанавливаемой мебели и выбору финишной отделки: подходят все виды покрытий, которые можно использовать с теплыми полами.

Как избежать ошибок при укладке теплого пола своими руками

Независимо от того, являетесь ли вы любителем или опытным мастером, установка электрического тёплого пола (особенно, если с подобной работой вы сталкиваетесь впервые!) может показаться немного пугающей. Но так быть не должно! А поможет вам в этом нелёгком вопросе цифровой мультиметр, который можно использовать для проверки целостности системы обогрева и отсутствия обрывов/замыканий в проводке.

Как устройство для предупреждения неисправностей, мультиметр может своевременно информировать вас о любых поломках матов, кабелей и проводов датчика в новой системе обогрева перед установкой финишного напольного покрытия над ним. Что позволит заменить или отремонтировать необходимый провод во избежание более серьёзных трудностей после окончательного монтажа. Производители тёплых полов рекомендуют проводить проверку новой системы отопления три раза – до установки, в процессе и после монтажа.

Ниже приведены советы о том, как использовать этот необходимый инструмент для монтажа тёплых полов:

ВАЖНО: Перед использованием мультиметра убедитесь, что все провода отсоединены от источника питания.

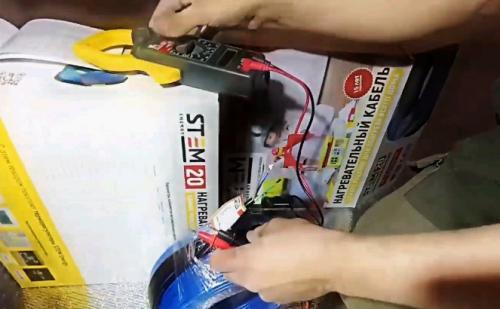

1. Установите мультиметр в режим измерения сопротивления. Для проверки тёплого пола необходимо установить измеритель на 2000 Ом.
2. На упаковке (или в инструкции) тёплого пола указано номинальное значение сопротивления для данного продукта. Зонды мультиметра необходимо подключить к проводам питания. Последовательность подключения неважна в случае измерения сопротивления.

Если мультиметр работает корректно и датчики правильно прикреплены к проводам, на экране появится числовое значение. Сравните его со значением сопротивления, указанным на бирке вашего тёплого пола. Допускается отклонения в показаниях в пределах 10-15%. Реальные показания кабеля и провода мата будут незначительно отличаться в зависимости от температуры в помещении, но они должны оставаться в пределах диапазона, указанного на ярлыке.

Как уже говорилось выше подобная проверка должна проводиться трижды: после распаковки, в процессе укладки и в конце монтажа. Во всех случаях колебания значений не должны превышать допустимых пределов.

В маловероятном случае, если ваши показания указывают на проблему с тёплым полом, обращайтесь к производителю. Тёплые полы с «плохим» считыванием из коробки (перед установкой) подлежат бесплатной замене. Если вы случайно повредили мат или нагревательный кабель во время установки, не отчаивайтесь! Необходимо опять же обратиться к производителю для получения дальнейших инструкций.

Какие есть особенности укладки электрического и водяного теплого пола

Определить причины некачественной работы теплого электрического пола достаточно просто самостоятельно. Другой вопрос – устранение неполадок. Возможно, что в этом случае потребуется помощь профессионалов. Тем не менее, давайте разбираться по порядку.

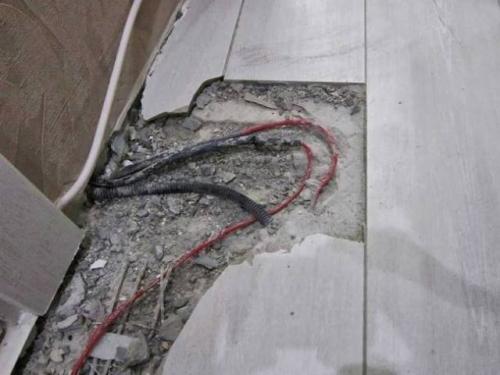

Одной из частых неисправностей при эксплуатации подобных систем отопления является неравномерность прогрева рабочей поверхности. Сюда же можно отнести слабый нагрев теплого пола, прогрев участками и другие похожие проблемы. Причина у данных явлений, как правило, одна и та же. Наиболее частые предпосылки для появления таких неисправностей следующие:

• Терморегулятор теплого пола или температурный датчик вышли из строя. Необходимо проверить плотность соединения клемм, работоспособность датчика и термостата. Довольно распространенной ошибкой является слишком близкое расположение термодатчика от поверхности нагрева. В этом случае автоматика срабатывает раньше, чем теплый пол прогреется до заданной температуры;
• Перебои в работе системы электроснабжения дома. В частности, в качестве причины «плохого» нагрева поверхности может служить недостаточное напряжении в электросети. При установке системы отопления следует выбирать кабель или маты с достаточным запасом мощности;
• Неправильный выбор мощности греющих элементов (кабеля, матов, пленки) . Особенно часто с подобной проблемой сталкиваются пользователи теплых полов зарубежного производства. Европейское оборудование рассчитано на использование электрического тока напряжением 230 В, тогда как российские электросети обеспечивают в лучшем случае 220 В. Отсюда потеря мощности. Также причиной нехватки мощностных характеристик может служить банальная ошибка в расчетах;
• Механические повреждения кабеля или пленки при монтаже. Чаще всего это происходит в момент заливки цементной стяжки или установке финишного напольного покрытия. Чтобы исключить возможность повреждения из перечня неисправностей, необходимо отсоединить провод от терморегулятора и проверить сопротивление жил. Максимально допустимое отклонение от паспортных данных составляет 5%.

Устранение неисправностей

Как уже говорилось выше, не все поломки можно удалить самостоятельно. Но какие-то неисправности вполне под силу отремонтировать своими руками:

• недостаток мощности теплого пола вследствие низких показателей рабочего напряжения электросети можно компенсировать установкой стабилизатора напряжения;
• если при измерении сопротивления жил установлены существенные отклонения от данных производителя, причина неисправности – повреждение кабеля. Значения на дисплее мультитестера равное «0» показывает, что в системе отопления присутствует короткое замыкание, знак «бесконечности» — неплотность соединений;
• слабый нагрев или нагрев участками также может быть следствием недостаточной теплоизоляции .

В двух последних случаях скорее всего потребуется демонтажа системы отопления, устранение неполадок и установка по новой.

Как произвести тестирование теплого пола после его установки

Чтобы понять, как правильно пользоваться теплым полом, следует изучить конструкцию основных видов систем. Разберем “начинку” водяного, кабельного и инфракрасного обогрева. Посмотрим фото примеры.

Водяной пол

Самую сложную конструкцию имеет теплый жидкостный пол.

Основные элементы системы:

• Насос — прибор, осуществляющий принудительную циркуляцию жидкости в трубах. В результате его работы в системе поддерживаются оптимальные параметры температуры. Для водяного пола подходят центробежные экземпляры с возможностью смены режима работы. Такие модели позволяют варьировать скорость продвижения жидкости по контуру системы.
• Котел — устройство, отвечающее за нагревание теплоносителя в трубах. Этот элемент включают в систему, отрезанную от центрального отопления.
• Коллектор — узел, служащий для распределения жидкости по контурам системы теплого пола. Он отвечает за равномерную циркуляцию теплоносителя и его возвращение в котел для повторного нагрева.
• Терморегулятор — устройство, отвечающее за показатели нагрева теплоносителя в системе. Прибор помогает снизить затраты электроэнергии и оптимизировать процесс эксплуатации теплого пола.
• Изоляция труб — система защиты контура, предотвращающая потери тепла и образование конденсата.

Если система жидкостного пола работает от котла, важно выбрать подходящую модель оборудования. Типы приборов: газовые, электрические, экземпляры на топливе, комбинированные. Наиболее распространены первые два варианта.

Водяная система сочетается практически со всеми видами чистовых покрытий. Самый распространенный вариант оформления —.

Кабельный пол

Нагревающими элементами в кабельных полах служат одножильные или двухжильные кабели. Вторые проще в монтаже, поэтому более распространены.

Варианты кабелей по техническим характеристикам:

• По типу управления: саморегулирующиеся и резистивные.
• По типу сечения: круглые и плоские.
• По типу подавления электромагнитных помех: с экраном и без.

Кабели укладываются под бетонную стяжку и чистовую отделку. Элементы начинают нагреваться при подключении системы к сети. Однако для корректной работы конструкции нужно, чтобы кабели были хорошо закреплены. Чаще всего их фиксируют на армирующую сетку.

Еще один вариант электрического пола — кабельно-матовый. Такая конструкция представляет собой тепловое полотно из монтажных сеток и уложенных на них кабелей. Пример показан на фото.

Кабельные системы часто прячут под. Популярные варианты оформления —. Подойдет и плитка.

Инфракрасный пол

Инфракрасный пол — полимерное основание с токопроводящими полосами. Чаще всего встречаются пленочные и ленточные конструкции. Они работают за счет отопительного контура из серебряных и медных элементов. Эти металлы — отличные проводники тепла.

Стержневой инфракрасный пол выполнен в виде матов с нагревательными элементами. Принцип работы аналогичен двум другим видам теплого покрытия.

На инфракрасную систему можно смело укладывать линолеум, плитку, паркет, ламинат или пробку. Такие теплые полы сочетаются почти со всеми вариантами отделки.
