Теплый водяной пол является сложной многокомпонентной системой, каждая часть которой выполняет свою функцию. Рассмотрим его устройство на следующем рисунке.

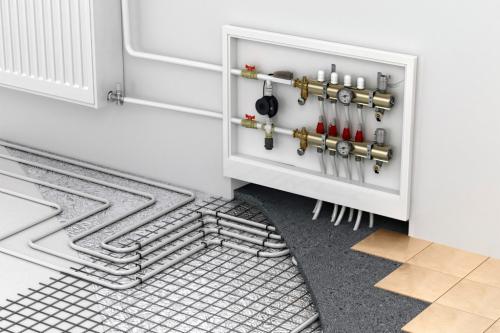

Типовая конструкция «пирога» теплого водяного пола

Такой вид напольного отопления называется «мокрым» потому, что в его обустройстве используются «мокрые» строительные процессы, а именно заливка цементно-песчаной стяжки. Существуют еще так называемые сухие теплые полы, но они делаются в основном в домах с деревянными полами . В рамках этой статьи мы будем рассматривать именно «мокрые» теплые водяные полы, так как они гораздо лучше, хоть их монтаж и сложнее.

Теплый водяной пол монтируется на устойчивом и прочном основании, которым может быть бетонная плита или грунт. На основание укладывается пароизоляция из полиэтиленовой пленки толщиной не менее 0,1 мм. Следующим слоем «пирога» является утеплитель в качестве него лучше всего использовать экструдированный пенополистирол , который имеет очень низкий коэффициент теплопроводности, высокую механическую прочность и разумную стоимость. Поверх утеплителя оборудуется цементно-песчаная стяжка, в которую обязательно добавляется пластификатор – для подвижности смеси, легкости укладки и снижения водоцементного соотношения. Стяжку желательно армировать металлической проволочной сеткой с шагом ячейки 50*50 мм или 100*100 мм. Там же внутри стяжки проходят трубы теплого пола с циркулирующим в них теплоносителем. Высоту стяжки над трубами рекомендуется делать не менее 3 см, однако, практика подсказывает, что лучше 5 см, так и прочность будет выше и распределение тепла по полу будет более равномерным.

В месте примыкания стен к стяжке, а также на границах контуров теплого водяного отопления прокладывается демпферная лента, которая компенсирует тепловое расширение стяжки при ее нагреве. Финишное покрытие пола должно быть предназначено именно для работы с теплыми полами. Лучший выход – это керамическая плитка или керамогранит, но некоторые другие виды покрытия – ламинат, ковролин или линолеум тоже могут применяться с теплыми полами, но в их маркировке должен стоять специальный значок.

Так обозначаются напольные покрытия способные работать с теплыми полами

Такие покрытия, правда, требуют четкого соблюдения теплового режима пола, что достигается применением автоматики — специальных смесительных узлов.

Связанные вопросы и ответы:

Какие материалы и инструменты необходимы для установки теплого водяного пола

Основными видами являются:

• Термостойкий полиэтилен PE-RT ;
• Сшитый полиэтилен PEX ;
• Металлопластик ;
• Гофрированная нержавеющая сталь .

Варианты материалов, такие как полипропилен или медь рассматривать не будем, так как они являются, скорей, экзотическими и мало распространены.

PERT

Это самая "молодая" вариация, которая завоевывает все больше и больше популярности у монтажников. Главной ее характеристикой считается низкая цена относительно конкурентов.

При этом, нельзя сказать что она принципиально хуже других вариантов. Если эксплуатация происходит в "щадящем" режиме (а правильно функционирующий теплый пол как раз такой случай), то можно ожидать время службы, сравнимое с остальными видами.

Производят эту трубу без сшивки с добавлением химических присадок прямо в исходном материале. По результатам изготовления в ней происходит сцепление разветвленных связей молекулярных ветвей.

Все это приводит к следующим эффектам (не делится на "положительные" и "отрицательные"):

• Долгий срок службы при температурах до 70°С и давлениях до 6 атм;
• Очень краткая, но способность выдерживать повышенные температуры (например, при 110°С может работать только до нескольких суток с давлением 3 атм).
  Кстати, поэтому то у нее в названии есть слово "термостойкий". У обычного PEX такой температуры производители в паспортах даже не указывают;
• Не предсказуемый срок службы при несоблюдении условий эксплуатации;
• Большой коэффициент линейного расширения;
• Жестковата, что приводит к сложностям монтажа;
• Слабые возможности самовосстановления на переломах при монтаже.

Эта трубка бывает как с кислородным барьером (прослойка EVOH), так и без. Наиболее распространен вариант без него (вспоминаем про главное преимущество — низкую цену). Если же она с этой прослойкой, то становится по цене сильно дороже самой себя без оной.

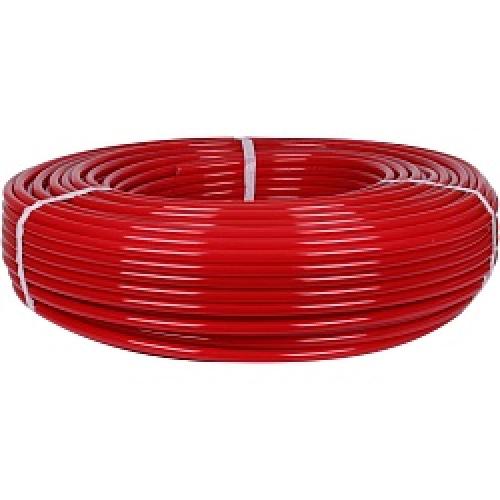

PEX

Название этой модификации содержит словосочетание "сшитый полиэтилен" так как молекулы основного вещества подвергаются обработке (сшивке) с образованием поперечных связей.

Осуществлять это можно разными способами, отличающимися уровнем безопасности и плотностью сшивания (%), которая в достаточной степени определяет качество результата.

Основные способы подготовки:

• PEX-a (пероксидный процесс) обеспечивает минимум 75% сшивания (самый дорогой и качественный);
• PEX-b (силановый процесс) обеспечивает минимум 65% сшивания (самый распространенный);
• PEX-c (радиационный процесс) обеспечивает минимум 60% сшивания (запрещен в Европе для водопроводов из-за вопросов безопасности);
• PEX-d (азотный процесс) обеспечивает минимум 60% сшивания (самый редкий).

Можно отметить, что по первой технологии производится продукция авторитетной компании REHAU ( rautitan pink , rautherm-s ).

В отличие от термостойкого полиэтилена, этот вид чаще производится с кислородным барьером. Он может быть наружной пленкой в трехслойных трубах (средний из них клеевой), а может быть центральным в пятислойных конструкциях (внутренний и наружный PEX, рядом с ними клей и центр - EVOH).

В результате, мы имеем:

• Длительный срок службы;
• Приличная прочность к изгибам с хорошей возможностью самовосстановления при переломе (нагревом);
• Мягче чем PERT (это хорошо при укладке непрофессионалами);
• Чаще всего оборудована EVOH.

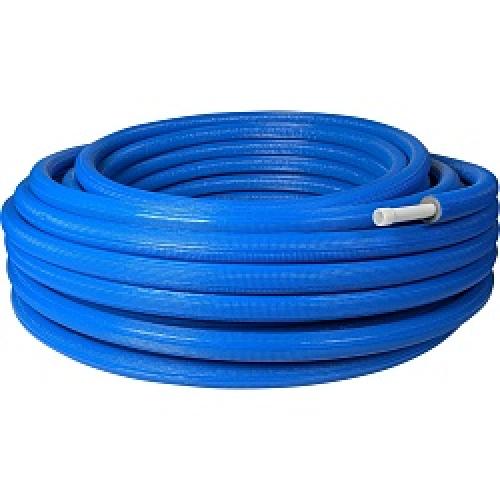

Металлопласт

Самая старая из представленных технология и наиболее проверенная. По ней у монтажников сложились противоречивые суждения, которые часто определяются тем, что труба использовалась на разных этапах эволюции технологии изготовления. В частности, многие говорят о возможном расслоении при функционировании, но это было больше свойственно "детской болезни" или не качественному производству.

Обычно эта труба многослойная (чаще всего их пять). В этом случае наружным и внутренним слоями являются полиэтилены (PEX, PE-RT, PE), затем ближе к центру 2 пленки клея, которые обрамляют алюминий. Например, известная всем REHAU rautitan Stabil - это пример такого вида конструкции с внутренним PEX-c и наружным - PE. Комбинация компонентов может быть какой угодно. Например, бухта TIM TPAP 1620-100 Stabil содержит внутри PEX-b, а снаружи PE-RT.

Как выбрать подходящие трубы для теплого водяного пола

Тёплый пол без стяжки предпочитают устанавливать там, где заливку нельзя или нежелательно устанавливать. Например, в комнатах с низкими потолками. Существуют два варианта такого пола:

1. Из полистирола . Система состоит из матов и обогревательного контура. Установка матов возможна на лаги, пол из дерева и бетона.
2. Из дерева . Укладка пола осуществляется на основание из деревянных пластин с каналами для труб.

Укладка теплого пола на деревянное основание Источник remont-samomy.ru

Первый вариант более лёгкий, но несущие балки пострадают от чрезмерной нагрузки. Чтобы зафиксировать трубы, пользуются алюминиевыми пластинами.

Если будет водяной тёплый пол без стяжки, то требуется выполнить теплоизоляцию сухими материалами вроде минеральной ваты или гипсоволокна. Также подойдёт и насыпной полиуретан, распыляемый пульверизатором.

Если преимущество отдаётся системе деревянного пола, то на поверхность сначала помещают пластину из оцинкованной стали. Сверху на неё укладывают подложку из вспененного полиэтилена, благодаря чему паркетные доски не будут трещать.

Отсутствие стяжки делает укладку пола более быстрой и удобной Источник krovati-i-divany.ru

Всё про тёплый пол водяной – что это такое, из чего состоит и как монтируется

Толщина тёплого пола при использовании этого пола не играет существенной роли. Кроме того:

1. Это довольно простая конструкция, её можно установить в любой комнате независимо от типа перекрытия.
2. Пол с её помощью не будет толстым, поэтому высота помещения существенно не изменится.
3. После завершения установки можно сразу устанавливать финиш.
4. Подходит для всех видов оснований.

Работа по укладке не такая грязная и пыльная, как при заливке бетона.

Какие схемы подключения теплого пола существуют и какая из них лучше

Распространено несколько конфигураций систем для жилых или офисных помещений:

• Электрический пол. Наиболее востребован. Для его монтажа используются нагревательные кабели или маты, которые укладываются под напольное покрытие. Такой пол быстро нагревается, что делает его идеальным выбором для помещений, где слабое отопление.
• Водяной. В этой системе трубки с горячей водой прокладываются под напольным покрытием. Горячая вода циркулирует по этим трубкам, обогревая пол и распределяя тепло по комнате. Водяной пол обеспечивает максимально комфортную температуру, а также может быть интегрирован с другими системами отопления.
• Инфракрасный. В нем используются инфракрасные пленки или панели, которые устанавливают под полом или на стенах. Они нагревают все объекты в помещении, а не воздух, что обеспечивает оптимальную температуру без потери энергии. Это энергоэффективное решение, которое может быть использовано как основная или дополнительная система отопления.

Выбор конкретного варианта зависит от множества факторов – размера помещения, возможностей энергопотребления, бюджета.

Перед установкой теплого пола проводят подготовительные работы, выбирают правильные материалы, изучают тип основания. Пол должен быть ровным, сухим и чистым. Если есть неровности, их нужно выравнивать стяжкой или специальными составами. Проверка электрического теплого пола в основном направлена на определение состояния кабеля. Он должен быть качественными, соответствовать требованиям безопасности.

Источник: https://remont.ru-best.com/dizayn/montazh-teplogo-pola-svoimi-rukami-ekonomiya-i-komfort-v-kazhdom-ugolke

Как подготовить основание для установки теплого водяного пола

Что важно учитывать при проектировании теплого пола

Данные для расчётов напольной системы отопления

Расчёты требуемой мощности водяного теплого пола

Расчеты контуров труб водяного теплого пола

Способы укладки труб в системе теплого пола

Виды труб и комплектующих, используемых в системе теплого пола

Металлопластиковые трубы

PEX-трубы с антидиффузионным слоем EVOH

Один из вариантов обустройства отопительной системы — монтаж водяного теплого пола, способного создать комфортный микроклимат в помещениях. Система напольного отопления может быть основной или служить дополнительным источником тепла. В любом случае необходимо осуществить предварительные теплотехнические и гидравлические расчеты, позволяющие разработать эффективную схему контуров теплого пола.

Что важно учитывать при проектировании теплого пола

При расчетах учитывают следующие правила:

• Один контур не должен иметь длину больше 100–130 м (в зависимости от диаметра трубопровода). Если теплотехнический расчет требует большей длины трубы, делают два контура.

Если в комнате проложены два контура, то разница в их длине не должна превышать 15 м.

Рекомендуемое расстояние между трубами для средней полосы России — 200 мм, для южных регионов — 250 мм, для северных широт — 150 мм.

Один контур не должен отапливать комнату площадью более 20 м2.

Запрещено проектировать стыковку труб под стяжкой. Трубопроводы должны быть цельными, что позволяет избежать протечек.

Данные для расчётов напольной системы отопления

Для грамотного и максимально точного расчета понадобятся следующие сведения:

• тип материалов, используемых при строительстве дома, эффективность теплоизоляции строения;

тип остекления — вид профиля и стеклопакета, количество оконных блоков;

климатические условия в регионе проживания;

наличие или отсутствие дополнительных вариантов обогрева;

точная площадь помещения, его высота;

требуемый температурный режим в помещении.

Важный параметр — температура у пола, которую выбирают в зависимости от назначения помещения. Рекомендуемые значения:

• +29 °C — жилые комнаты. Если в качестве напольного покрытия используется паркет или ламинат, температура не должна превышать +27 °C, для виниловой плитки верхний предел +29 °C.
• +33 °C — помещения с высокой влажностью (ванные комнаты, санузлы, бассейны).
• +35 °C — зоны холода у входных дверей, оконных проемов, наружных стен. Зонами повышенного обогрева считаются участки, расположенные по периметру комнаты в пределах 50 см от источников холода. Температуру повышают уменьшением шага между трубами.

Превышение этих величин приводит к перегреву воздуха в помещении, самой системы отопления, к порче финишного напольного покрытия.

Расчёты требуемой мощности водяного теплого пола

Напольная система отопления должна генерировать тепловую мощность, которая с запасом перекрывает тепловые потери. Нужную величину определяют по формуле:

Мп = 1,2 × Q, где

• Мп — требуемая мощность контуров, Вт;
• Q — потери тепла, Вт.

Эта формула действует в том случае, если напольная система отопления является единственной в помещении.

Для определения потерь тепла Q используется формула:

Q = 1/R × (tв – tн) × S × (1 + b), в которой:

• R — термическое сопротивление материала, из которого изготовлена конструкция;
• tв, tн — соответственно внутренняя и наружная температуры, °C, второй показатель берут по минимальному порогу;
• S — площадь конструктивного элемента, через который осуществляются теплопотери, м2;
• b — коэффициент, учитывающий дополнительные потери тепла, связанные с ориентацией здания относительно сторон света.

Термическое сопротивление R находят делением толщины конструкции на коэффициент теплопроводности материала. Например, для дома со стенами из бруса толщиной 0,2 м R = 0,2/0,18 = 1,11 (м2 × °C)/Вт.

Ниже таблица коэффициентов теплопроводности наиболее распространенных строительных материалов:

Значения коэффициента b в зависимости от ориентации здания:

• 0,1 — север, северо-восток, северо-запад;
• 0,05 — запад, юго-восток;
• 0 — юго-запад, юг.

Рассмотрим расчет теплопотерь через наружные стены для брусового дома с толщиной стен 0,2 м и площадью наружных стен 60 м2. Наружная температура -30 °C, внутренняя — +22 °C. Окна выходят на юг.

Q = 1/1,11 × (22 − (-30)) × 60 × 1 = 2810 Вт.

Требуемая мощность Мп = 2810 × 1,2 = 3373 Вт.

Таким же способом вычисляют теплопотери через оконные и дверные блоки. Коэффициенты теплопроводности этих конструкций производители указывают в технической документации.

Такие расчеты позволяют определить требуемую мощность напольного отопления, выбрать подходящий котел и циркуляционный насос.

Расчеты контуров труб водяного теплого пола

Количество трубы можно рассчитать по формуле:

L = S/N × 1,1, в которой:

• L — длина трубопровода, м;
• S — площадь помещения, м2;
• N — шаг между трубами, м.

Есть еще один вариант упрощенного расчета нужного количества труб с использованием таблицы.

Ниже таблица расхода труб в зависимости от шага между трубами:

Нужное количество трубы определяют умножением расхода трубы на 1 м2 и площади помещения. Результат умножают на коэффициент запаса 1,1.

Как правильно монтаж теплого водяного пола

Системы водяного теплого пола (ссылка на статью) стали темой жарких споров. Кто-то считает, что такие конструкции укладываются "на века" и безупречно служат. Однако многие отказываются от них по причине трудоемкости монтажа и дорогостоящего оборудования. Чтобы вам было проще принять решение, разберем минусы и плюсы системы.

6 ключевых преимуществ:

• Теплые водяные полы потребляют меньше электроэнергии , чем электрические. А значит, они экономически выгоднее.
• Теплые полы жидкостного типа подходят для капитального обогрева помещений . Эффект будет особенно ощутим в комнатах высотой до 1.7 м.
• Такой вид теплого пола прост в эксплуатации и редко подводит.
• Жидкостный теплый пол абсолютно безопасен для здоровья . Он не сушит воздух, не издает шума и вредных излучений.
• Система быстро и равномерно нагревает комнату . Даже после выключения конструкции жидкий теплоноситель в контуре надолго сохраняет температуру.
• Гидравлический теплый пол сочетается практически со всеми финишными отделочными материалами : паркетом, плиткой, ламинатом, линолеумом, пробкой.

Теперь о минусах:

Главный недостаток — риск протечек . Если обнаружится такая неполадка, придется демонтировать напольное покрытие и вскрывать стяжку. Поэтому лучше сразу выполнять монтаж "на совесть".

Кстати, монтаж конструкции довольно трудоемкий . Поэтому лучше поручить дело специалистам или изучить техническую сторону вопроса. А после укладки трубопровода обязательно протестируйте систему и изучите правила эксплуатации теплого пола.

Еще один минус системы жидкостного пола — дорогостоящее оборудование. Придется приобретать котел, коллектор, насос, датчики. Зато эти приспособления позволят не зависеть от центрального водоснабжения.

Важно! Некоторые жители многоэтажных домов пытаются запускать теплый пол от центрального водоснабжения. Такие работы обязательно придется согласовывать с коммунальными службами. Однако одобрение случается редко, поскольку при интеграции обогревательной конструкции резко повышается нагрузка на общую систему.

Как протестировать систему теплого пола перед эксплуатацией

Технология водяного теплого пола давно зарекомендовала себя в частном строительстве. От прочих разновидностей теплых полов она отличается повышенной экономичностью эксплуатаци. При установке подобной системы важно грамотно подобрать внешнее напольное покрытие. Материал пола должен быть устойчив к перепаду температур и иметь долгий срок эксплуатации.

Ламинат в этом случае – не самый подходящий вариант, поскольку он проявляет низкую устойчивость к термическому воздействию. Однако современный строительный рынок предлагает множество вариантов этого материала. И в случае необходиомости вы всегда сможете подобрать что-то, что подойдет для размещения на теплом полу.

Виды теплых полов

Под названием «теплого пола» подразумевают разные системы отопления. Под ламинатом можно установить один из трех популярных видов или необычную новинку. У каждого оборудования есть сильные и слабые стороны, о которых стоит знать.

1. Водяной теплый пол

У отопительной системы недорогое обслуживание, из-за чего ее часто монтируют в жилых помещениях.

Водяной пол состоит из:

трубопровода в виде змейки, спирали или улитки;

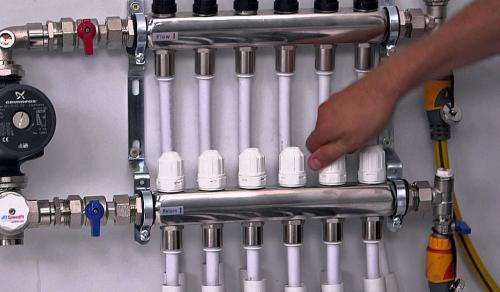

коллектора;

насоса.

В основании делают гидроизоляцию, потом кладут теплоизоляцию, иначе энергия будет греть черновой пол, а не ламинат. В подготовленную зону монтируют тонкие трубы, которые заполняют стяжкой или гипсоволокном. Технология очень грязная и длительная. Перед укладкой напольного покрытия придется ждать почти месяц, пока материал высохнет и затвердеет.

Монтаж трубопровода можно осуществлять и более чистым методом. Трубы вставляют в специальные настильные маты, после чего приступают к финишным работам. Стоимость материала на порядок выше, чем у стяжки.

Водяной теплый пол экономически выгодно устанавливать в загородных домах, а не в квартирах. В коттеджах технологию можно использовать как основное отопление. Недорогой теплоноситель по пластиковым или стальным трубам быстро прогреет дом с несколькими комнатами. Трубопровод занимает от 40 до 70% площади напольного покрытия, поэтому обеспечивает равномерный прогрев.

Возможность протечек – основной недостаток метода. В высотках жильцам запрещено самовольно вмешиваться в отопительную систему здания. Если владелец желает изменить конструкцию, то придется составлять проект и согласовывать в представительствах «Теплосети».

Положительный ответ дают в том случае, когда в строении предусмотрена организация автономного отопления. За любые самовольные перестройки выписывают штраф и приказывают вернуть в первоначальное состояние. Из-за малой площади обогрева и высоких расходов при установке в квартире затраты долго не окупаются.

2. Электрический

Прогрев в системе «теплый пол» обеспечивает одно- или двужильный кабель. Ток, проходящий по элементам, нагревает шнур и передает энергию напольному покрытию. Отопительная технология намного проще в установке, чем водяная. При правильном монтаже конструкция прослужит 20 лет.

Электрический теплый пол греется за считаные минуты. Систему часто дополняют терморегулятором, который помогает контролировать точность нагрева до градуса. Оборудование можно подключить к «умному дому» и удаленно управлять температурой.

Высокий расход электричества – основной недостаток кабельной технологии. Чтобы быстро прогреть помещение, надо включить ток. Счета в холодные сезоны увеличиваются на порядок. Систему используют в качестве вспомогательного компонента при основном отоплении. Оборудование чаще встречается в квартирах, чем в загородных домах.

Электрический кабель укладывают на предварительно выровненный и теплоизолированный пол. Поверх чернового основания делают тонкую стяжку, в которую ставят сетку-арматуру. После высыхания фиксируют ленту монтажную. Кабель устанавливают змейкой или улиткой на специальные крепежи.

Намного проще работа проходит с нагревательными матами. Вначале определяют участок для расположения терморегулятора, потом укладывают электрические элементы. Высокая цена – единственный недостаток моделей.

После установки проводят тестовый запуск теплого пола. Если все работает, то заливают стяжкой. Толщина раствора должна быть не менее 3 см, но не более 10 см. После процедуры бетон сохнет месяц. После набора прочности и уменьшения процента влажности можно укладывать ламинат.

3. Инфракрасная пленка

Технология работает от электричества. Инфракрасное отопление – тонкие маты, внутри которых расположены нагревательные элементы, скрытые пленкой. Температуру корректируют термостатом. При монтаже моделей не нужно делать стяжку, поэтому не уменьшится высота пола. ИК-конструкции потребляют меньше тока, чем сэкономят семейный бюджет.

Рекомендуемый параметр для спальни – 7 мм, для прихожей – 9 мм, для остальных комнат – 8 мм.

Как выбрать подходящий котел для теплого водяного пола

Через сеть труб «нижней» системы отопления подаётся вода, которая нагревается до 35 градусов. Конструкцию устанавливают как в городских жилых помещениях, так и в частных домах. Ведь тёплый пол способен работать от газового котла и теплового насоса.

Эта система отличается от радиаторной и конвекторной тем, что тепло распределяется равномерно. Ноги мёрзнут из-за холодного воздуха как в квартирах, так и в частных домах, что нередко приводит к проблемам со здоровьем. Это неприятное обстоятельство устраняет система отопления, которая греет воздух внизу. Купить водяной тёплый пол для больших помещений — тоже выгодное решение, поскольку цена за электричество выше, чем за другие теплоносители. К тому же, систему не нужно регулярно обслуживать, как в случае с радиаторами и конвекторами.

С дизайнерской точки зрения, водяной тёплый пол — хороший вариант для тех, кто любит простор в помещении, ведь трубы скрыты от глаз.

Несмотря на массу преимуществ, водяной тёплый пол способен доставлять неудобства. Получить минимальную температуру нагрева возможно, если установить смесительный узел и подсоединить его к насосу для принудительной циркуляции воды в трубах. Устанавливают такие приборы только с разрешения ответственных органов, которые обладают полномочиями дать согласие или рекомендации. Перед тем, как купить водяной тёплый пол, стоит проконсультироваться с управляющей компанией или специалистами по монтажу.

Какие затраты связаны с установкой теплого водяного пола

1. Неисправность терморегулятора.

• Если теплый пол не греет с момента установки, значит, терморегулятор неверно настроен или не подходит к остальным составляющим системы пола – терморегулятор и термодатчик должны быть одного производителя.
• Если поломка внезапная, проверьте мультиметром уровень напряжения терморегулятора. Должны быть все 220 Вт.
• Со временем, ослабевает напряжение на клеммах питания, контакты в других зажимах терморегулятора теряют надежность. В таком случае на дисплее появляется надпись «Авария. Обрыв датчика».

2. Проблемы с датчиком.

• Обычно проблемы с датчиком возникают сразу после неправильной установки пола. При отсутствии нагрева, терморегулятор выключается, не набрав необходимой температуры. Это значит, датчик расположили слишком близко к кабелю нагрева.
• Возможно, мастер вообще забыл вмонтировать датчик температуры.
• Датчик не вечный и может выйти из строя. Чтобы узнать это, нужно проверить его сопротивляемость мультиметром.

3. Поломка кабеля. Кабель – надежный элемент и приходит в негодность только при неправильной установке. Основная причина – обрыв. Чтобы убедиться, что дело в этом, нужно проверить уровень сопротивляемости кабеля. Разделите на 220 Вт, полученное число – величина тока в системе. Величину тока умножьте на напряжение - получите мощность потребления. Если конечная цифра соответствует нормативам в паспорте продукта, все в порядке. При нулевом значении, возможно, произошло короткое замыкание.Превышение показателя - у кабеля нарушена изоляция. Если меньше нормы, то вероятен обрыв.Найти место обрыва можно двумя способами:

• Звуковой тестер напряжения – принцип работы похож на металлоискатель: на участке поломки тестер издаст звенящий звук.
• Высоковольтный генератор – смотрите внимательно: на месте повреждения прибор образует эффект электрической дуги.

устранение поломки

ремонт терморегулятора. починкастоит дорого. гораздо выгоднее демонтировать старый прибор и поставить новый. к тому же обновите устройство и продлите срок его службы. починка датчика температуры. если датчик замурован в стене и демонтировать его проблематично, ваше решение – термостат со встроенным регулятором мощности. такой датчик будет обогревать непосредственно пол, а не только помещение. или же термостат с инфракрасным датчиком температуры. его преимущество в том, что питание происходит от батареек, а крепление – на стене делает датчик доступным в случае поломки. ремонт кабеля при обрыве. когда найдено точное место обрыва, следует отключить питание и снять напольное покрытие.чтобы не повредить плитку на полу, очистите швы от затирки и аккуратно приподнимите сами плиты шпателем.для ремонта освободите все задействованные провода, осторожно разъедините стяжку, а затем приступайте к ремонту кабеля. (необходимые инструменты обычно идут в комплекте с покупкой самого пола).сам обрыв ремонтируется так: наденьте на провод соединительную муфту, зачистите жилу в месте поломки и соедините гильзой. самое главное сделано. зажмите гильзу плоскогубцами, ремонтную муфту на кабеле прогрейте– готово.обязательно проверьте работу, перед укладыванием плитки обратно. пол должен нагреться в течение получаса-40 минут.

Какие ошибки могут возникнуть при самостоятельной установке теплого пола

1 - Водяной теплый пол система - "низкотемпературная система" ниже чем выдает котел в большинстве случаев, и для этого понижения применяются смесительные узлы и трехходовые смесители -

механические трехходовые смесительные клапаны

термостатические трехходовые смесительные клапаны

которые понижают температуру в теплый пол.

Вся система водяного теплого пола должна циркулировать полностью независимо. Циркуляционный насос или насосы почти всегда один или несколько - нужны.

Котел должен нагреть всех от этого у котла температура подачи примерно 70⁰С как правило это требует холодная вода которую делают горячей нагревая буферную ёмкость которая дает оптимальный комфорт горячего водоснабжения.

Температуру для ног надо примерно 26⁰С - 31⁰С над финишной поверхностью оптимальная для комфорта температура. Выше 32 и более крайне не рекомендуется, это понижает иммунитет людей которые будут ходить босиком.

подача в бетон - не более 55⁰С по СНиП

подача в бетон - чем ближе к 32⁰С тем лучше… от 35⁰С - до 40⁰Сдопустимо

1 - Водяной теплый пол система - "низкотемпературная"

для ног не более 31⁰С

подача в бетон - не более 55⁰С по СНиП

подача в бетон - чем ближе к 32⁰С тем лучше… от 35⁰С - до 40⁰Сдопустимо

Водяной тёплый пол - низкотемпературная система отопления, где теплоноситель подается с температурой 35-45⁰С. По нормативным правилам максимально возможная температура 55⁰С.

Теплый пол - отдельный циркуляционный контур, который требует дополнительного циркуляционного насоса. Лишь в редких случаях он может отсутствовать.

У теплого пола ограничена температура поверхности - 26-31⁰С. Перепад температуры между подачей и обраткой должен составлять не более 10⁰С.

Также, ограничена скорость протока теплоносителя – не более 0,6 м/сек.

Как сравнивается теплый водяной пол с электрическим по эффективности и удобству

Настроить температуру ТП вручную удается, если гребенки оснащены вентилями. Это наиболее легкий вариант регулировки. Однако для его реализации придется затратить много времени.

Кроме того, может быть выполнена настройка теплого пола водяного расходомерами, которые тоже монтируются на гребенках. Они устанавливаются на каждой петле системы независимо от ее длины. Эти устройства еще называют ротаметрами. С их помощью легче дозировать расход теплоносителя в каждом контуре греющего пола.

Гребенка с установленными расходомерами Источник standart-sro.ru

Конструктивно расходомер состоит из следующих частей:

• корпуса, внизу которого находится запорно-регулирующий клапан с резьбой для монтажа на гребенке;
• прозрачной пластиковой или стеклянной колбы с нарисованной шкалой;
• указательного элемента в виде поплавка для визуального контроля количества теплоносителя, проходящего через расходомерный клапан.

Регулировка коллектора теплого пола с расходомерами выполняется за счет изменения их пропускной способности. Если же на гребенке установлены вентили, тогда во время настройки они просто прикручиваются или откручиваются.

На заметку! Чтобы повысить эффективность функционирования греющего пола при настройке системы ручным способом, устанавливают отдельный тепловой насос, который будет способствовать более интенсивному движению теплоносителя по контурам напольного отопления.

Коллекторный узел с установленным насосом Источник oventrop.com

Перед тем как регулировать теплый пол водяной на гребенке ручным способом, проверяют заполненность труб ТП теплоносителем. Ни в одном контуре напольного отопления не должны присутствовать воздушные пробки. Трубопроводы греющего пола наполняют после заполнения основной отопительной системы дома. При подаче теплоносителя в первичный (главный) обогревающий контур жилого здания запорно-регулирующую арматуру на гребенках ТП обязательно закрывают.

Когда очередь доходит до заполнения теплого пола, сначала открывают коренные краны на подающем и обратном коллекторе. Потом выполняют такое же действие с запорными вентилями на петлях системы. Их наполняют по очереди. После заполнения каждой петли из нее обязательно удаляют воздушные пробки. Для этого используют краны Маевского или устройства отвода воздуха автоматического действия на распределителях.

После заполнения всех контуров включают электронасос. Регулировка температуры ТП выполняется через подачу нагретой воды в каждую петлю. Нужное значение позволяет установить правильная настройка расходомеров на коллекторе теплого пола, то есть путем изменения расхода теплоносителя через них.

Настройка расходомеров – это простой способ регулировки греющего пола Источник kaminia.ru
Все о балансировке системы отопления

При распределении количества нагретой воды следят за совпадением соотношений расчетных теплонагрузок на петли и расходов теплоносителя в них. Если же мастер не знает значения тепловых нагрузок, тогда он выставит расходы с учетом длин контуров.

При использовании этого метода процесс настройки осуществляют в следующей последовательности:

• сначала выбирают контур, у которого наибольшая длина;
• потом полностью открывают регулирующий клапан на выбранном контуре;
• затем выставляют расходы на других контурах относительно количество воды, проходящей через первую петлю.

Итак, перед тем как регулировать теплый пол водяной с расходомерами на гребенке, выясняют протяженность каждого контура системы. Потом открывают самую длинную петлю и смотрят на шкалу ее ротаметра, чтобы узнать установившийся расход через этот прибор. Затем для вычисления требуемого количества нагретой воды для другого контура сначала его длину делят на протяженность первой петли. Потом полученный результат умножают на установившийся расход в том же первого контура.

Чертеж теплого пола с контурами разной длины Источник lesopilka.pro

Для контроля правильности настройки используется разница температур в подающем и обратном трубопроводе. Она может составлять не более 15 °C. После правильно выполненной настройки в большинстве систем разница равняется примерно 7 °C.

Важно! В более длинном контуре теплоноситель сильнее остывает. Поэтому для такой петли его потребуется больше, чем для короткого трубопровода.

Чтобы контролировать правильность настройки водяного греющего пола, специалисты используют электротермометры. Они применяют как контактные, так и лазерные приборы. Однако быстрее удастся выполнить контроль, если коллекторный узел ТП оснащен встроенными термометрами.

Автоматическая настройка ТП

Такая регулировка теплого пола водяного отопления выполняется одним из двух способов. Это термомеханический или электронный метод при использовании приборов с электромеханическим принципом действия, с помощью которых управляется запорная арматура.
