Трещины на фундаменте после заливки. Виды фундаментных трещин

Трещины на фундаменте после заливки. Виды фундаментных трещин

Само по себе возникновение трещин в ленточном фундаменте не является чем-то катастрофическим. Порой они появляются в результате естественной усадки грунта под монолитной конструкцией. Если предварительное исследование почв было проведено правильно и его результаты были учтены при проектировании фундамента, то сетка мелких углублений не приведет к критическим последствиям.

Напротив, если трещины на фундаменте после заливки имеют неровные «рваные» края и глубина углублений превышает 10 см, в этом случае необходимо срочно принимать действенные меры по спасению ситуации. Возможно, что потребуется полный демонтаж бетонного основания и замена его на новое, построенное в соответствие со строительными правилами. В зависимости от расположения и направления трещины после заливки фундамента можно разделить на следующие виды:

Разновидность фундаментных трещин

1. Горизонтальные – направлены параллельно основной рабочей арматуре в фундаменте. Чаще всего являются наименее проблемными и ремонтоспособными. Основные причины их образования – усадочные явления в подстилающих грунтах или самом бетоне.
2. Вертикальные – перпендикулярны основным армирующим стержням бетонной конструкции. Достаточно опасны при условии увеличения размера. Даже не обнаружив их, владельцы дома могут столкнуться с неприятными проявлениями изменения линейности основания дома в виде заклинивания дверей или окон в проемах.
3. Наклонные трещины располагаются под тем или иным углом к линии горизонта. Являются самыми опасными с точки зрения сохранения целостности фундамента и самого строения в целом. Как правило, к их образованию ведет сочетание нескольких факторов.

Допустимые трещины в фундаменте. Причины образования трещин

При нарушении технологии заливки бетона или вследствие некачественного ухода за ним до набора достаточной прочности могут образоваться различного рода трещины:

• В первые 1,5-2 часа, пока бетон сохраняет пластичность, может произойти его усадка. Причиной усадки является быстрое снижение объема поверхностного слоя в результате обезвоживания, происходящего под действием ветра, солнца или низких температур. Продольные трещины зарождаются над верхней арматурой, избежать такого дефекта можно при тщательном приготовлении смеси и повторном вибрировании, выполняемом до схватывания раствора.
• Преждевременная пластичная усадка возникает в первые 1-2 часа после заливки бетона. Причина ее проявления состоит в высыхании бетона и сжатии наружного поверхностного слоя. Поверхностные трещины не имеют определенной направленности. Предотвратить преждевременную пластичную усадку можно, снизив скорость высыхания бетона, можно прибегнуть к повторному вибрированию до схватывания смеси.
• Выделение теплоты гидратации наблюдается в первые дни после бетонирования из-за разогрева ядра бетона при охлаждающейся оболочке из-за контакта с атмосферой и почвой. Из-за разницы температур образуются сжимающие напряжения, которые приводят к появлению поверхностных или сквозных трещин. Предотвратить появление трещин из-за выделения теплоты гидратации можно, устраивая деформационные швы.
• Усадка из-за высыхания может наблюдаться через несколько недель после заливки бетона в виде поверхностных и сквозных трещин. Избежать такой усадки можно правильным подбором смеси, прочным армированием и устройством деформационных швов.
• Температурные деформации могут произойти в любое время эксплуатации бетона из-за резких перепадов температур. Проявляется деформация в виде трещин при изгибе или поверхностных трещин. Избежать температурных деформаций позволяет армирование, устройство деформационных швов, предварительное напряжение арматуры.
• Механические деформации могут произойти в любое время, они проявляются в виде сквозных трещин и трещин при изгибе. Избежать такого недостатка можно армированием, предварительным напряжением арматуры, устройством деформационных швов.
• Собственное напряженное состояние может стать причиной появления различных трещин в любое время эксплуатации. Избежать такого негативного воздействия можно при правильном армировании.
• Трещины при изгибе, а также внешние микротрещины в результате внешней нагрузки могут случаться в любое время эксплуатации. Предотвратить деформирование бетона из-за внешней нагрузки позволяет правильное армирование.
• Трещины вдоль арматуры или в зоне наполненных водой пустот из-за мороза может произойти при воздействии максимально низких температур. Нейтрализовать действие мороза можно при качественном виброуплотнении смеси.
• Трещины в углах строительных элементов и вдоль арматуры могут появиться через несколько лет после бетонирования из-за коррозии арматуры. Избежать таких дефектов можно, при соблюдении технологических норм по устройству защитного слоя, а также при исключении контакта арматуры с грунтом.

Вертикальные трещины в фундаменте. КАКИЕ БЫВАЮТ ТРЕЩИНЫ В ФУНДАМЕНТЕ

Поскольку фундамент – плоская поверхность, то видов трещин на ней может быть три (их определяют не по тому, с какой стороны смотреть, а по направлению разрушений относительно арматуры):

• горизонтальные трещины – идут параллельно арматуре, считаются наименее опасными;
• вертикальные – перпендикулярны ей;
• наклонные – соответственно, проходят под углом, они самые проблемные и непредсказуемые.

Причины и следствия

Чаще всего небольшие и неглубокие трещины появляются сразу после заливки строительной смеси, когда та начинает высыхать. Это связано с тем, что бетон использовался неплотный, его можно попытаться укрепить. (См. статью о плотности и прочности бетона.)

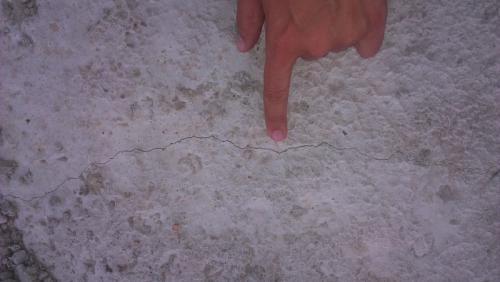

Тонкие горизонтальные трещины – часто результат низких температур при высыхании. Опытные строители советуют не беспокоиться о небольших, тоньше волоса, горизонтальных трещинах, а заделать их и забыть.

Вертикальные трещины могут появиться под воздействием грунтовых вод – почва размывается, фундамент начинает гулять. Перед их заделкой потребуется его гидроизоляция и устройство дренажной системы, ливневок.

А вот если из трещины (особенно диагональной) сочится вода, сама трещина толщиной с палец – проблема серьезная.

Выпуклости от 1 см и более тоже нельзя игнорировать. Они могут говорить о смещении фундамента в силу каких-то причин, о повышенном давлении. И это тоже повод обратиться к специалистам, профессиональным строителям, возможно, придется все переделывать.

Трещины в монолитной плите перекрытия после заливки. Содержание

Проведено обследование монолитной плиты перекрытия, на предмет определения причин появления трещин в здании инженерно-административного корпуса.

Для исследовательских работ заказчиком был предоставлен комплект рабочей документации, в составе:

• План монолитной плиты на отм. +10.743
• Монтажная схема несущих элементов каркаса на отм. +10.743
• Конструкция кровли
• Журнал бетонных работ

В процессе инженерно-технического обследования, использовалось контрольно-измерительное оборудование, для определения физико-механических свойств материалов и деформаций конструкций.

Перечень оборудования строительной лаборатории, использованной при обследовании :

• УКС-МГ4 – ультразвуковой дефектоскоп, для определения прочности бетона и измерения глубины трещин в конструкциях
• Оникс 2.5 – ударно-импульсный прибор, для определения прочности бетона
• Нивелир оптический
• Трещиномер щуп
• Рулетки механические
• Рулетки лазерные
• Металлодетектор «BOSH»
• Штангенциркуль

На все приборы, использованные при обследовании, имеется свидетельства о Госповерке (См. в приложении к техническому отчёту).

При проведении обследования, использовалось дополнительной оборудование:

• Перфоратор
• Фотоаппарат

При проведении обследования эксперт руководствовался нормативной и справочной документацией:

• СНиП 3.03.01-87 «Несущие и ограждающие конструкции»
• СНиП 3.04.01-87 «Изоляционные и отделочные покрытия»
• СНиП 2.03.II-85 «Защита строительных конструкций от коррозии»
• ГОСТ 22690-88 «Бетоны. Определение прочности механическими методами неразрушающего контроля»
• СНиП 2.03.01-84 «Бетонные и железобетонные конструкции»
• ГОСТ 17624-87 «Ультразвуковой метод определения прочности»

В результате обследования, составлена картограмма дефектов, выполнены обмеры созданы чертежи узлов, планов и разрезов монолитной плиты, определена конструктивная схема покрытия, выполнена фотофиксация дефектов и этапов обследования.

Вертикальные трещины в бетоне. Какие трещины в железобетонных элементах не являются опасными?

Каждое появление трещины в железобетонном элементе свидетельствует о том, что произошла разрядка накопившихся напряжений в данной области конструкции. Причиной возникновения трещин являются внутренние растягивающие напряжения, которые могут возникать из-за внутренних процессов в элементе и от внешних нагрузок на конструкцию.

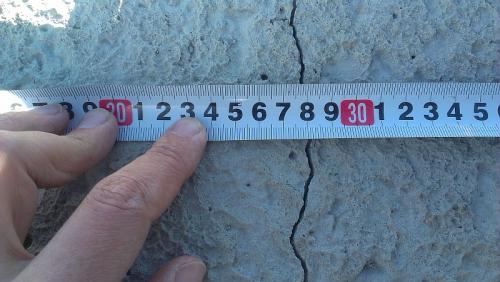

Ширина трещины в железобетонном элементе

Ширина раскрытия трещины

Согласно ДБН В.2.6-98:2009 «Бетонные и железобетонные конструкции» для разных железобетонных элементов и конструкций предъявляются свои требования относительно трещинообразования – и для одних конструкций определенные трещины приемлемы, а для других – категорически не допускается.

В таблице 1 приведены виды трещин, причины их возникновения, которые не являются опасными

Таблица 1

Вид трещин	Вероятные причины появления трещин	Характер трещин	Размер трещин
Усадочные	Неправильно подобранный состав бетона (большой расход цемента — более 600…700 кг/м3), нарушен процесс твердения, неправильный уход при твердении бетона, неправильное армирование	Стабилизированные, нестабилизированные	Волосяные, до 0,1 мм
Технологические	Расслаивание бетонной смеси при укладке, вибрации и уплотнении; температурные деформации форм, нарушена режим прогрева бетона, неправильное натяжение арматуры в преднапряженных элементах и т.д.	Стабилизированные, односторонние, сквозные	Мелкие,до 0,3 мм
Деформационные	При складировании и транспортировке, монтаже и эксплуатации	Стабилизированные, сквозные и односторонние	Мелкие,до 0,3 мм

Также при исследовании целого ряда нормативных документов были собраны следующие данные по допуску эксплуатации железобетонных элементов и конструкций при наличии некоторых трещин.

В зависимости от условий эксплуатации предельно-допустимая ширина раскрытия трещин составляет (п. 2.2.2.3 ДБН В.2.6-98:2009):

• не более 0,5 мм – для конструкций, эксплуатируемых в условиях, защищенных от климатических воздействий (вода, влага, отрицательная температура и т.д.);
• не более 0,4 мм – для конструкций подвергающиеся климатическому влиянию;
• не более 0,3 мм – для конструкций, эксплуатируемых в агрессивных средах;
• не более 0,2 мм – для конструкций с арматурой с пониженной коррозионной стойкостью.

В соответствии с пунктами 4.5.3, 5.4.3 ДСТУ Б В.2.6-2-95 «Конструкции зданий и сооружений. Изделия бетонные и железобетонные» при изготовлении предварительно напряженных конструкций допускаются поперечные трещины от обжатия бетона при преднапряжении, а также усадочные и другие поверхностные технологичные трещины (кроме трещин, которые проходят вдоль стержней рабочей арматуры) шириной раскрытия не более:

• 0,1 мм в предварительно напряженных изделиях, в элементах колон и стоек, а также в изделиях из тяжелого бетона, к которым предъявляются требования по морозостойкости;
• 0,2 мм в других случаях.

Считаются неопасными горизонтальные трещины в железобетонных колоннах с небольшим раскрытием.

Следует помнить, что даже выше перечисленные трещины, которые считаются допустимые, необходимо заделывать (зачеканивать) , потому что практически любая трещина позволяет агрессивным средам проникать вглубь бетона, и со временем, приводить к разрушению бетона и коррозии арматуры.

Опасны ли усадочные трещины в фундаменте. Чем грозят трещины в фундаменте и как их заделать

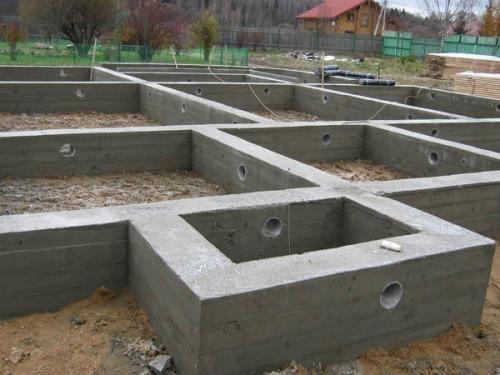

Фундамент является основой любого строения, поэтому крайне важно, чтобы он был крепким и качественным. От данного конструктивного элемента зависит то, насколько длительной и результативной будет «жизнь» вашего дома. Именно поэтому при первом появлении дефектов и трещин нужно приступить к их устранению.

Существует много причин для появления трещин в основании, начиная от усадки грунта и ошибок в проектировке, и заканчивая некачественными строительными материалами.  Если вы заметили в основании своего дома расщелины, то не стоит впадать в панику, подойдите к решению вопроса с «холодной» головой и умелыми руками. Ниже мы подробно расскажем, как это сделать.

Виды трещин

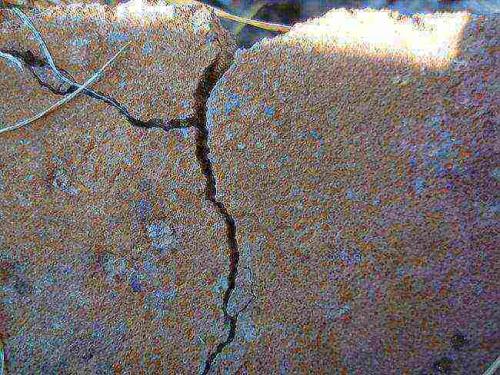

Прежде чем заделывать трещины в фундаменте, нужно разобраться в том, какой именно дефект образовался на основании постройки, ведь именно от его вида будет зависеть ваши последующие действия. Трещины в фундаменте можно разделить на следующие категории:

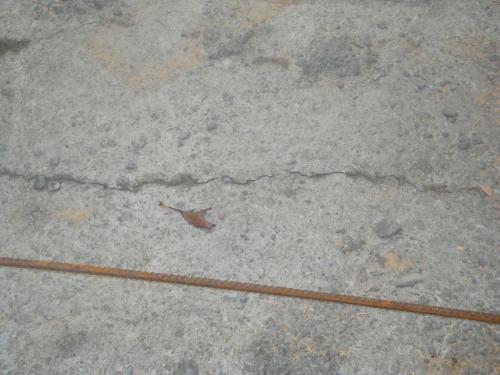

Волосяные – это мелкие незначительные дефекты, толщина которых не превышает 3 мм. Они никак не влияют на деформацию строения, и в принципе безопасны.

Горизонтальные – данный вид трещин ремонтоспособен  и наименее проблемный. Появляется из-за усадки подстилающих грунтов или самого бетона.

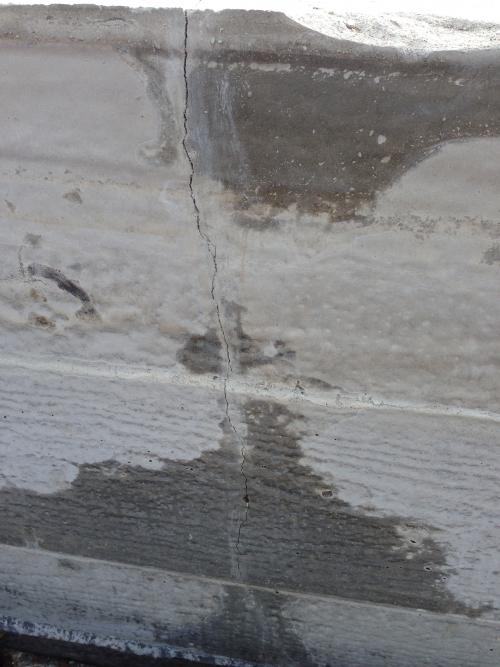

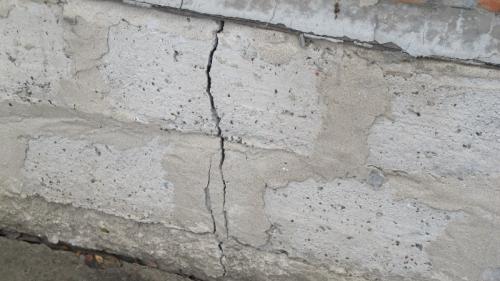

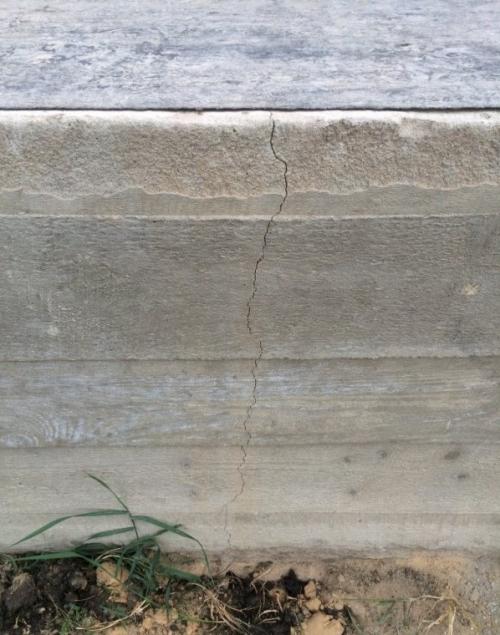

Вертикальные – это опасный вид трещин, который может привести к деформации строения и его разрушения.

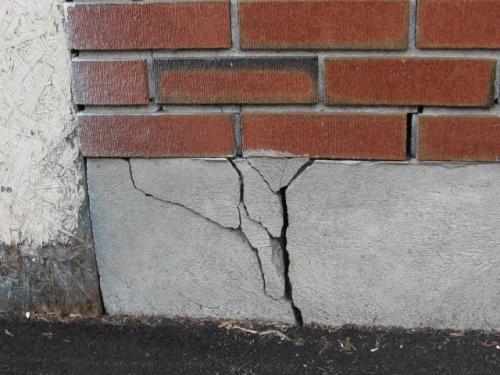

Наклонные — они самые опасные с точки зрения сохранности самого фундамента и целостности постройки, в общем. Практически в 100% случаев такие дефекты влекут за собой серьезные последствия.

Негативные последствия трещин в фундаменте

Замечая трещины в фундаменте своего дома, многие собственники жилья не придают этому нюансу особого значения, и совершенно напрасно. Ведь даже маленькая трещинка может перерасти в большие неприятности, например:

• Трещины на стенах. Непременный спутник серьезных вертикальных трещин в фундаменте постройки. Под силой тяжести стены начнут «разъезжаться» из-за чего последуют описанные ниже проблемы;
• Заклинивание дверей и окон. Из-за смещения основания дома, несущие стены с дверными коробками и оконными проемами могут отклоняться от своей линейности, как результат дверное полотно или оконная рама будет плохо входить в проем, что приведет к скрипу крепежного механизма и его заклиниванию;
• Деформация и разрушение строения. Щели в стенах, появившиеся от трещин в фундаменте запросто могут стать причиной деформации постройки, и даже ее разрушения. Это серьезный риск не только для целостности дома, но и для здоровья и жизни домочадцев. Именно поэтому к устранению данной проблемы нужно подойти со всей серьезностью.

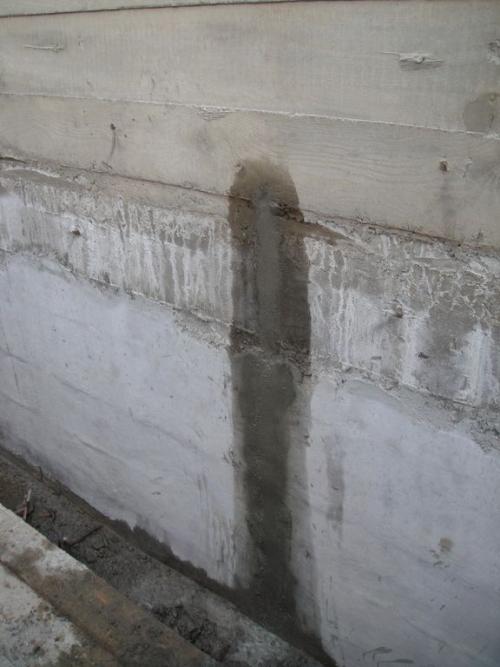

Варианты устранение трещин в фундаменте

Специалисты рекомендуют ликвидировать трещины в бетонном фундаменте следующими способами:

Замазка цементно-песчаным раствором

Вариант замазать дефекты в основании строения подходят в том случае, если щели небольшие и горизонтальные. Для такой работы подойдут специальные ремонтные смеси, или приготовленный собственноручно цементно-песчаный раствор. Заделанные трещины в обязательном порядке затираются.

Ремонт эпоксидной смолой

Данный вариант хорош и для широких горизонтальных трещин, поскольку эпоксидная смола более устойчивая к окружающей среде, нежели цемент. Перед тем, как заливать в щель эпоксидную смолу и отвердитель обязательно просушите щель строительным феном и удалите мелкие частички строительного мусора.

Ленточные и свайные опоры

Этот вариант наиболее качественен и надежен. Смонтировав дополнительную свайную  или ленточную опору, вы не только предотвратите дальнейшее распространение имеющихся трещин, но и предупредите появление будущих дефектов. К данному способу укрепления лучше привлечь профессиональных строителей, которые обладают определенным опытом и спецтехникой, для устранения дефектов в фундаменте.

Теперь вы знаете все о видах трещин, последствиях от них, способах борьбы с щелями в фундаменте, и можете обезопасить свой дом, сделав его настоящей крепостью, как в прямом смысле этого слова, так и в переносном.
