Виды барбекю из кирпича. Изготовление мангалов и барбекю из кирпича: чертежи, схемы, порядовки
У вас есть дача. Вы хотите сделать ее не только красивой, но еще удобной и комфортной для отдыха своей семьи и друзей. И чтобы не сильно дорого все обошлось. Не знаете, с чего начать? Мангалы и барбекю для дачи из кирпича сделанные своими руками по фото – идеальное начало для обустройства дачного участка. Уверяем – ознакомившись с этой статьей и посмотрев чертежи, вы соорудите на своем участке идеальную барбекюшницу, на которой потом будете готовить вкусную и полезную еду.
Пошаговое руководство по подготовке и строительству барбекю своими руками из кирпича
Предварительные работы (планировка и чертежи)
Перед тем как построить мангал из кирпича, необходимо тщательно продумать, каким он будет. Рекомендуем обратить внимание на следующие моменты:
- Где будет строиться барбекю – в летней кухне или на улице. Лучше выбрать уличный вариант, так как во время приготовления пищи в доме будет слишком жарко. Но если планируется частое ее использование в зимнее время, тогда лучше внутри.
- Если планируете строить не самую элементарную из конструкций, рекомендуем подумать о ее укрытии. Крыша или навес защитит ваш мангал от дождя, снега, опадающих листьев. С накрытием он прослужит намного дольше.
- Не забудьте предусмотреть вытяжку для удаления из рабочей зоны дыма. А также места для хранения дров, посуды. Подумайте, нужна ли столешница и мойка. Если барбекю будет находиться поблизости с кухней – в этом нет необходимости, так как все предварительные приготовления можно проводить на кухне.
- Вам нужны только мангал и барбекю из кирпича или более функциональная конструкция, в которую могут входить варочная панель, духовка, гриль, казан, коптильня и т. д.
- Печи-барбекю бывают с разными системами отопления: на электричестве, на газу, на углях, на дровах. Выберите наиболее подходящий вариант для себя. В первых двух отделения на дрова (уголь) не нужны.
Разные системы отопления
- Не забудьте, что в топке должны быть кирпичные выступы или металлические стержни, на которые потом будет устанавливаться решетка для жаренья или шампура и поддон на угли. А может вам больше подойдет мангал вставка в кирпичное барбекю, тогда его нужно купить и вставить в печь. Выступов в таком случае не надо.
Готовый мангал, который вставляется в печь
- Важно правильно выбрать место для расположения решетки. Она должна устанавливаться согласно росту человека, чтобы было максимально удобно готовить пищу. Если решетку расположить низко, придется все время сгибаться, если высоко – лицо будет близко к горящим дровам. Оба случаи крайне неудобны.
Барбекю из кирпича чертежи. Барбекю из кирпича: как сделать простой комплекс своими руками. Проекты, чертежи и порядок выполнения работ
Трудно представить дачу или загородный дом без выделенного участка под барбекю. Металлическая конструкция весьма функциональна, но не имеет особого внешнего изыска. Поэтому люди, желающие иметь красивые печи на даче, отдают предпочтение кирпичным барбекю.
Разновидности барбекю на дачу
Если у вас небольшой участок, и вы хотите его использовать максимально функционально, то необходимо остановить выбор на мобильных моделях. Они просты в монтаже и могут быстро демонтироваться. Приспособления на колесах легко перемещаются по территории сада и запросто вывозятся на природу.

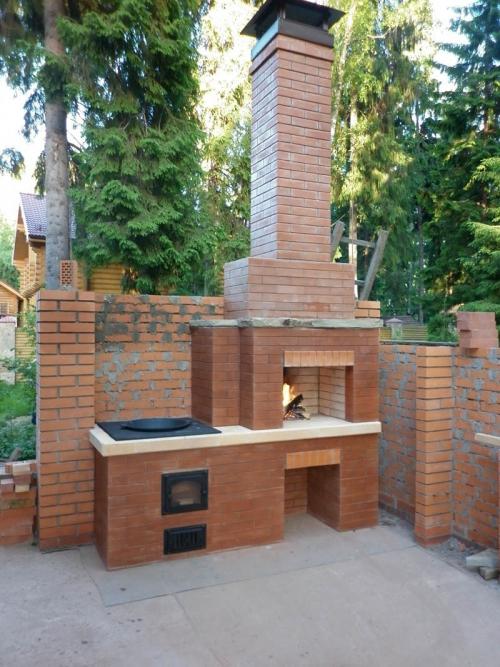

Стационарное барбекю имеет более массивную конструкцию, его нужно устанавливать на предварительно подготовленный фундамент. Часто это целый комплекс, позволяющий большой компании отдохнуть у огня.
Кирпичные печи имеют разную форму и габариты. Они могут монтироваться под крышей или не иметь ее. Различаются модели по форме жаровни – треугольные, круглые, квадратные, многоугольные. Такое разнообразие позволяет подобрать конструкцию, наиболее подходящую под выбранный участок установки.
Как выбрать удобное место
Прежде чем ставить мангал барбекю, необходимо определиться с площадкой. Важные требования – пожарная безопасность, комфорт соседей и удобство доступа. Часто дорожки к месту установки делают из керамзита и шлака.
Площадка должна соответствовать таким параметрам:
- доступность участка и источника воды;
- безопасная близость к дому;
- удаленность от растительности и соседских построек;
- обеспечение защиты построек на участке от повышенного тепловыделения;
- учет направления ветра в сочетании с высотой трубы;
- отсутствие в ближайшей доступности легковоспламеняющихся предметов и детских сооружений.
Подготовка чертежей
На первом этапе следует определиться со стилем, в котором будет выполнена конструкция. Вы можете выбрать простую схему печи из кирпича или ориентироваться на более модернизированные чертежи с множеством дополнительных функций.
Однако в любом случае по рисунку нужно конкретизировать, что из себя будет представлять очаг, установленный на постаменте, и решетка.
Специалисты рекомендуют ориентироваться на такие стандарты при определении параметров будущей печи:
- высота конструкции – не более 180 см;
- габариты постамента – до 80-90 см;
- уровень жаровни – 50-70 см с возможностью оборудования места для просушивания древесины;
- внутренняя ширина печки – до 50 см.

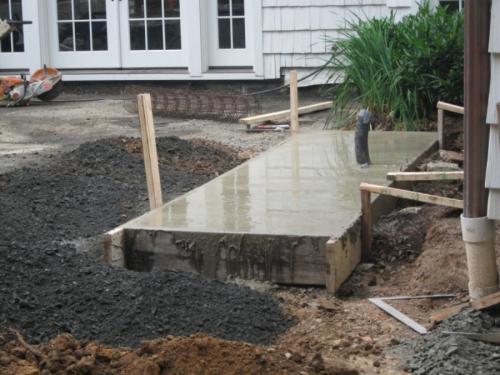

Технология обустройства фундамента
Вне зависимости от того, какие виды печек вас заинтересовали, их надежность будет зависеть от качества заложенного фундамента. Как правило, под барбекю сооружают неглубокий П-образный фундамент монолитного типа. Для его сооружения следует вырыть траншею на 30-50 см в глубину.
Дно покрывается гравийной подушкой, затем ее поливают и уплотняют. Сверху гравия нужно установить арматурный каркас и соорудить опалубку. В угловых зонах не помешают металлические прутья.
Раствор для заливки готовят из раствора цемента 300-й марки с песком. Залитый фундамент должен твердеть и набирать прочность несколько дней. В ряде случаев можно упростить задачу и заменить фундамент плитой из железобетона, закрепленной в грунте.
Сооружение пьедестала

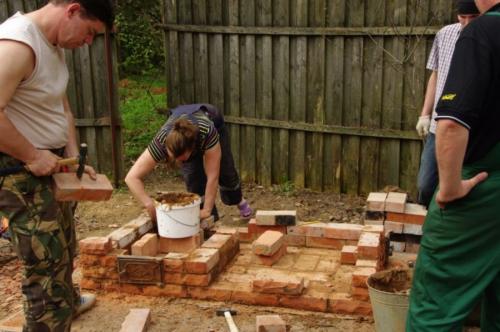

Для установки такой основы кирпич кладется в два ряда в соответствии с порядовкой по чертежу. Обязательно требуется укрепление арматурными прутьями.
Для кладки используется раствор, в котором присутствует глина. Под действием высоких температур она спекается. Глину рекомендуется смочить для извлечения воздушных пузырьков. Помимо красной глины в состав смеси входят песок, вода и цемент.

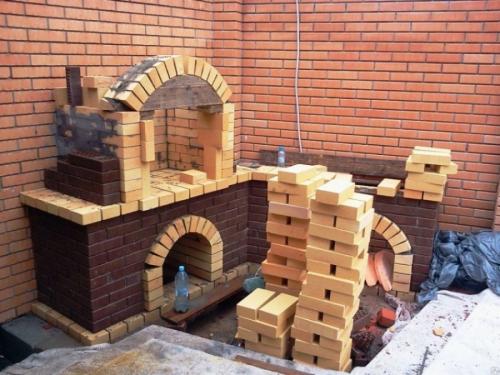

Кладка барбекю
Важный этап сооружения печей или каминов барбекю состоит в гидроизоляционном покрытии конструкции. Поэтому для устранения риска появления сырости в конструкции фундамент защищается слоем рубероида.
После этого можно приступать к обустройству цоколя из облицовочного кирпича. При потребности сводов у очага подпорку сооружают до начала кладки. В таком случае сооружение арки будет значительно облегчено.
В процессе работы используется песчано-глиняная смесь с добавлением цемента. Желательно использовать керамический кирпич М200. Печной также допустим, но его стоимость высока.
Барбекю из кирпича своими руками порядовка. Барбекю из кирпича с трубой: порядовка

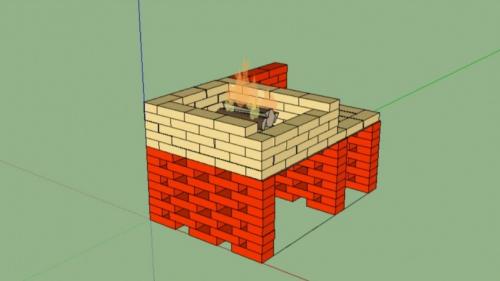

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.
Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.
Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.
Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

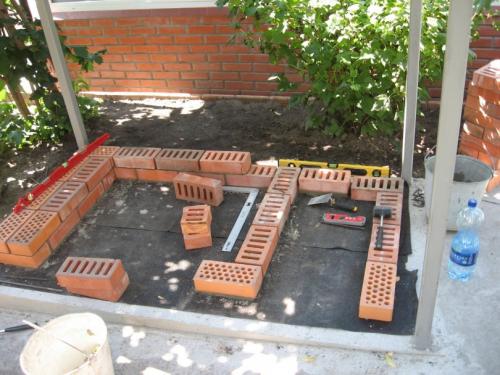

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.
Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного легче сводчатого. Кирпичная жарочная камера приподнята на высоту 90 см, общая высота — до начала трубы — 217.5 см.
Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола.
Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.
Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.
Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичейСветлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.
Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

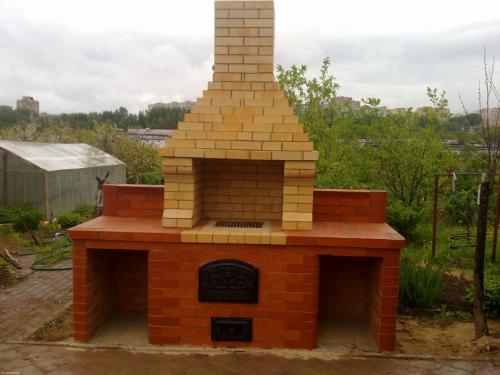

Сделать барбекю из кирпича своими руками. Мангал из кирпича своими руками: 110 фото, чертежи, схемы и советы, как построить самые простые проекты
Специальная жаровня, собранная из хорошего и качественного кирпича — это отличная универсальная помощница, которая поможет человеку готовить на природе вкусное и нежное мясо (а также другие блюда).
К тому же сделать печь-мангал из кирпича своими руками не так уж сложно, плюс помимо своей основной направленности эта постройка может также отлично служить декоративным предметом окружающего интерьера.
Опять же, помимо основной функции, мангал может легко выполнять роль, как гриля, так и барбекю. А нередко просто, как и печки, где разогревают пищу.
Кроме того, вокруг такой великолепной конструкции очень круто гулять с близкими друзьями, устраивая незабываемую вечеринку.
В большинстве случаев в сооружении такой конструкции используют обычный или облицовочный кирпич. В любом случае мангал-барбекю из кирпича своими руками легко соорудить, использовав оба варианта.
Тут всё зависит от наличия финансовых средств, ведь, например, декоративные варианты на порядок дороже. Поэтому многие мужчины выбирают тот способ что попроще, к тому же обычный, без изысков мангал можно сделать даже обходясь без раствора, так сказать на скорую руку. В таком мангале стационарный очаг очень прост, а дымоход и вовсе не обязателен.
Если же сравнивать кирпичный мангал с аналогом из металлических разборных конструкций, то тут выделяется такой плюс как основательность сооружения.
Ведь такой мангал строится не на один день, а на многие года. Такой мангал может отлично служить альтернативой печки и коптильни.
Советы по правильному выбору площадки
Прежде чем искать чертежи мангала из кирпича своими руками в глобальной паутине нужно сперва поискать профессиональные советы, которые будут касаться расположения самого мангала.
И вот, что рекомендуют специалисты по установке данной конструкции:
Мангал изначально является объектом, который повышает риск возникновения пожара. Поэтому его нельзя строить возле дома или других деревянных построек.
Близость к месту отдыха. Наилучший вариант – это возле беседки, где семья ест в летний период. В качестве защиты от жара мангала можно установить прочный навес.
К площадке должны быть подведены одна или несколько тропинок.
Территория, которая будет использована в качестве основного места, должна быть обустроена.
Сооружение должно быть возведено на приличном расстоянии от баков с мусором, туалета. Иначе любой сильный порыв ветра может привести к трагическим последствиям.
Должно соблюдаться расстояние от близлежащих клумб с цветами, ведь от горячего воздуха и выделений растения просто завянут.
Материалы изготовления и строительные инструменты
Если человек внимательно рассматривает фото мангала из кирпича, сделанного своими руками, он замечает, что большинство моделей собраны из необычного кирпичного компонента.
И действительно это специальный кирпич, который используется во время укладки сооружений подобного плана.
Барбекю из кирпича проект. Контрольное приспособление
Исконно профессиональное слово «порядовка» описывает элементарное приспособление, необходимое для контроля высоты и горизонтальности каждого ряда из кирпича.
Устройство состоит из двух вертикальных реек высотой 1,5-2 м, закрепляемых на противоположных сторонах одной стенки к нижним рядам двумя скобами каждая. Последние используются для безопасного соединения рейки без болтов, чтобы не «травмировать» свежую кладку кирпича.
Минимальное количество ярусов, позволяющее установить порядовку – 2. Поскольку кладка осуществляется в шахматном порядке, одна скоба сцепляется с кирпичом первого ряда на одной стороне кладки, а вторая — с элементом выше, но уже на смежной стороне – так аналогично для обеих стоек. Сечение рейки-порядовки не конкретизируется: толщина должна быть такой, чтобы выдержать натяжение между двумя частями установки. Как правило, выбирают бруски 50×50.
Контроль осуществляется при помощи нанесения на порядовку насечек через каждые 77 мм в высоту. Данные промежутки требуют максимально возможной точности, поскольку именно от них зависит строительный баланс кладки. Если на одной рейке хотя бы один из интервалов будет на 1 или 2 мм отличаться от противоположной стороны, горизонтальность нарушится. Расстояние 77 мм складывается из высоты кирпича и толщины соединительного шва: 65+12 мм.
От насечки к насечке натягивается шнур, называемый причалкой. Он позволяет отследить точность кладки каждого кирпича в ряду. Если первые ярусы были сложены при помощи уровня, причалка служит им на следующих этапах. В месте крепления скобы на порядовке или рядом предусматривается болт натяжения. Достаточно вкрутить его с одной стороны, и причалку можно капитально расправить между брусками. Растяжка шнура крайне важна, чтобы не было провисаний в середине кладки и наиболее точно отслеживалась горизонтальность.
Иногда порядовку устанавливают на три или даже на четыре стены из кирпича. Это помогает отследить симметричность размеров и углов, а также сохранить горизонтальное положение кладки сразу на всех ее сторонах.
Контрольное приспособление можно изготовить самостоятельно. Устройство состоит из простых элементов, которые буквально лежат под ногами в период строительных работ.
Сложность состоит только в обеспечении точности самой порядовки – важен каждый миллиметр и градус. Самодельное устройство принесет пользу, если работа над барбекю из кирпича – одноразовая. Например, для собственной беседки.
Для частых профессиональных проектов рекомендуется приобрести заводское устройство, которое пригодится в течение долгих строительных периодов и сохранит свою точность.
