Бойлер косвенного нагрева своими руками.

01.02.2017 в 17:55

Бойлер косвенного нагрева выглядит как агрегат для подготовки и накопления объема горячей воды для использования в бытовых целях.
Обычно его устанавливают в домах, где существуют проблемы с постоянным потоком теплой воды.
В частном доме можно столкнуться с такой проблемой, когда воды горячей воды просто не хватает.
Так если хозяйка решит вымыть посуду, а кто-то из семьи принять душ, поток воды будет минимальный.

Бойлер косвенного нагрева поможет избежать таких ситуаций и сделает жизнь в доме комфортной.
Такие бойлеры обычно производят с защитной эмалью или со стеклокерамическим покрытием. Очень редко можно встретить устройства из нержавеющей стали.
Поговорим подробнее о том преимуществах и недостатках, принципе работы, подключении и есть ли возможность создать бойлер своими руками.
Преимущества и недостатки бойлера косвенного нагрева.
Достоинства:
Экономичный;.
Бесперебойная подача горячей воды;.
Возможность подключения нескольких источников;.
Не перегружает электросеть;.
Стабильная подача воды нужной температуры;.
Большой срок эксплуатации;.
Быстро нагревает большие объемы воды;.
Низкие затраты на монтаж и обслуживание.
Недостатки у бойлера косвенного нагрева тоже имеются:
Требует для установки большой площади;.
Требует чистки 2 раза в год;.
Высокая стоимость.
Недостатки не существенные, ведь если взять высокую стоимость, то в процессе использования она полностью оправдывает себя.
Что касается чистки, то засоряется бойлер не полностью. Его слабое место - это змеевик, на котором быстро образуются отложения, требующие химического или механического ухода.
Как выбрать бойлер косвенного нагрева.
Он выбирается по расчету необходимого объема воды.
Тут учитывается цель использования воды (мытье посуды, принятие ванн), количество человек и от количества используемых приборов одновременно в доме.
К приборам, которые могут работать одновременно, относят обычно душ, ванну и раковину, поэтому необходимо вычислить объем, потребляемой ими воды.
Также необходимо знать, сколько использует воды каждый член семьи.

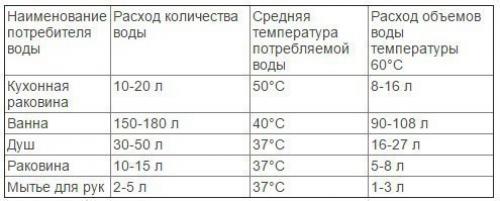

Замеры лучше производить с утра, когда все спешат на работу, умываются и готовят чай. В том случае, если же такой возможности у вас нет, воспользуйтесь приведенной ниже таблицей. Это общепринятые показатели.
После расчета прибавьте еще 10-20% про запас. Таким образом, вы узнаете объем требуемого вам бойлера.
При выборе бойлера обратите внимание на материал изготовления. Конечно, самым качественным и долговечным является нержавеющая сталь, но эмалированный бак будет не хуже.
Также следует уделить внимание форме бойлера косвенного нагрева. Она может быть:
Прямоугольная;.
Цилиндрическая;.
Кубические.
Это не особо влияет на функциональность, но в сокращении площади при установке может сказаться.
Лишь в том случае, если вы хотите сократить длину водопровода, то разместите бойлер под котлом. Для этого лучше выбрать настенный.
Таким образом, если же объем потребляемой воды у вас более 200 литров, то лучше приобрести напольный бойлер.
В бойлере косвенного нагрева должны быть:
ТЭН (вода будет постоянно теплой);.
Желательно два змеевика (один будет питать водой, а другой - забирать тепло из источника);.
Тепловое реле (сократит расходы на потребление электроэнергии);.
Второй патрубок (для рециркуляции.

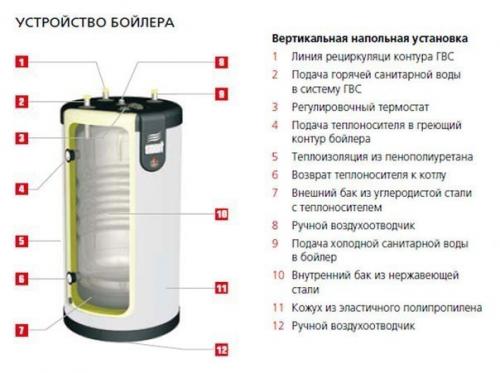

Устройство и принцип работы бойлера косвенного нагрева.
Емкость состоит из бака, в котором находятся трубы. По этим трубам перемещается теплоноситель.
Холодная вода поступает в емкость и прогревается до заданной температуры.
Накопитель бойлера имеет вид металлического цилиндра и его объем зависит от водонагревателя.
Внутри бойлера есть змеевик, похожий на спираль с дополнительными витками. Змеевик может располагаться снизу бака или равномерно по всему периметру устройства.
Бак поролоном или жестким полиуретаном теплоизолируется. Толщина от модификации зависит. Обычно, если бойлер косвенного нагрева теплоизолирован, то потеря тепла достигает нескольких градусов.
Мы делаем бойлер косвенного нагрева своими руками.
Создание будет проводиться в несколько этапов:
Создание емкости;.
Создание отверстий для воды;.
Теплоизоляция;.
Змеевик;.
Сборка и подключение.
Бак для бойлера.
Приобретите новую металлическую емкость. Таким образом, если такой возможности нет, то используйте старый газовый баллон.
Разрезаем баллон на 2 части, которые зачищаем и грунтуем, чтобы убрать пропановый запах.
Можно использовать и нечто другое, главное хорошо очистить и найти подходящий размер.
Отверстия для бойлера косвенного нагрева.
Отверстий должно быть 4:
Для холодной воды;.
Для горячей воды;.
Два отверстия для монтажа змеевика и теплоносителя. Для дополнительных источников обогрева можно применить ТЭН или солнечные панели.
Теплоизоляция бойлера своими руками.
Утеплить бак можно любым годным на это материалом, даже монтажной пеной.
Крепить утеплитель лучше при помощи проволочной стяжки или клея.
Помните, чем лучше будет теплоизоляция, тем выше будет кпд бойлера.

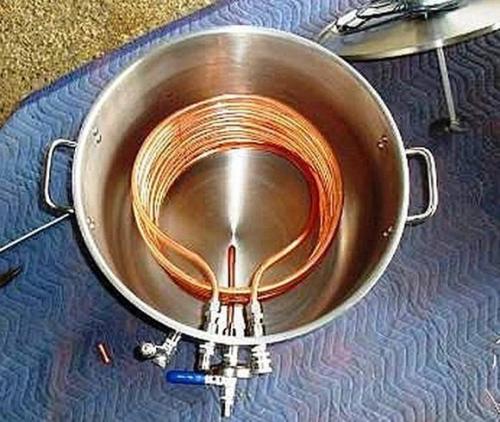

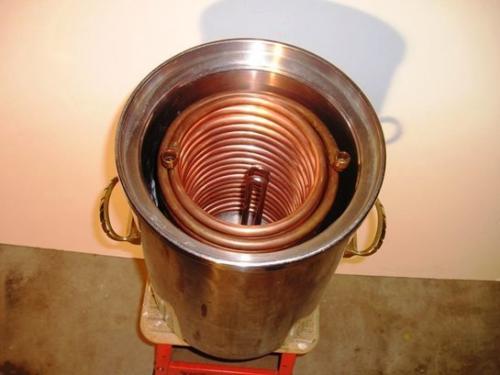

Как сделать змеевик своими руками.

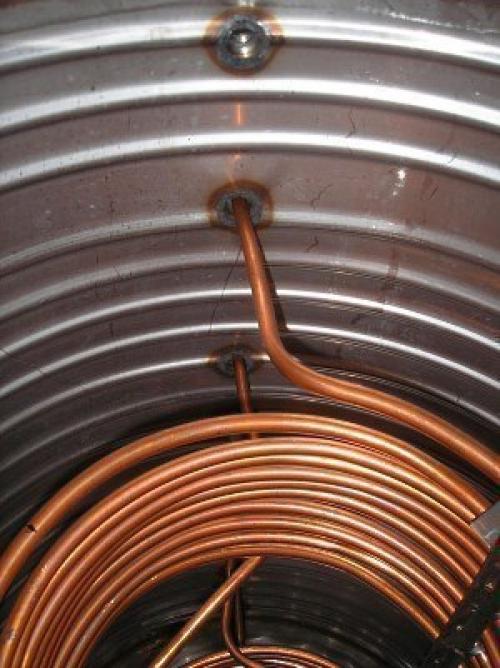

Соорудить змеевик можно из металлической трубы, которую наматывают на цилиндрическую оправку.
Змеевик необходимо делать по размеру баку, соответственно количество витков получится у каждого свое.
От толщины змеевика зависит скорость прогрева воды в доме.
Сборка и подключение самодельного бойлера.
После того, как все будет готово, принимаемся за сборку.

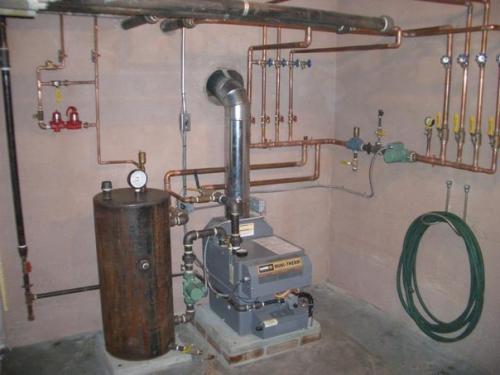

Крепить бойлер косвенного нагрева, сделанный своим руками лучше на стену с помощью кронштейнов.
Приварите к емкости "Ушки" или уголки из стали, так будет надежнее.
Только в том случае, если в процессе сборки теплоизоляция была нарушена, необходимо ее восстановить.
Вешаем бойлер на стену и проверяем на протечку и работоспособность.

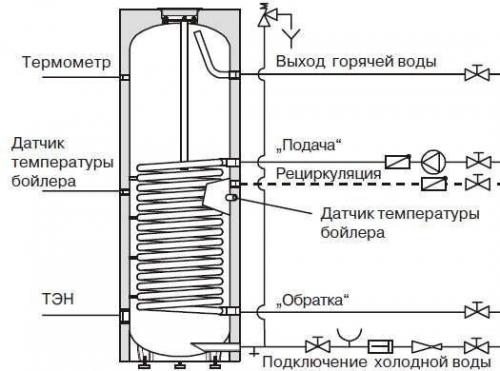

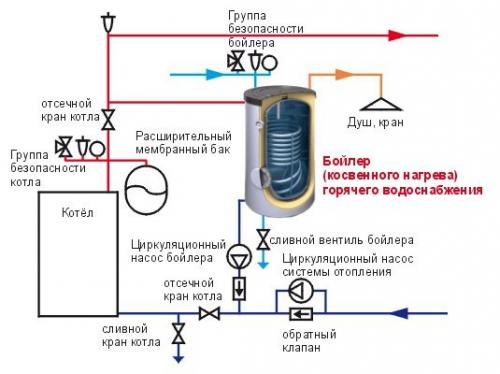

Подключение бойлера косвенного нагрева рассмотрим подключение к отоплению. Бойлер должен иметь обвязку, которая позволит подключить его к отоплению и водоснабжению. Чтобы подключить бойлер косвенного нагрева к водопроводу, необходимо холодную воду направить в низ бака. В верхней части устройства необходимо обеспечить выход горячей воды, а в середине расположить рециркуляционную точку. Контур подключают так, чтобы теплоноситель двигался сверху вниз (к верхнему патрубку.
