Чертежи крыльца из металла. Подготовительные работы

24.03.2020 в 07:43

Чертежи крыльца из металла. Подготовительные работы

Чертежи крыльца из металла. Подготовительные работы

Схематический расчет ступеней для крыльца.

Металлическое крыльцо можно изготовить для деревянного дома по индивидуальному чертежу. Размеры будущей конструкции наносят на бумагу. Предварительно подготовленный чертеж способствует правильному расчету арматуры.

Крыльцо из металла рекомендуется сделать с лестницей, размеры которой должны колебаться в пределах 0,8-1 м. Если ширина лестничного марша составляет 1 м, тогда на нем смогут разойтись 2 человека. При необходимости этот показатель увеличивают.

Специалисты рекомендуют обустроить лестничный марш с нечетным количеством ступеней. При этом соблюдается уклон в 26-45°. Высота ступени может колебаться в пределах 12-20 см. Для выдержки заданного уклона лестницы потребуется возвести ступени одинаковой высоты.

Размеры площадки крыльца подбирают с учетом расположения входной двери в дом. Нижняя часть дверного полотна должна возвышаться над площадкой на 5 см. Для изготовления конструкции потребуются старые трубы, уголки и сварочный аппарат. Можно изготовить изделие из металлопрофиля. Предварительно старые трубы обрабатывают антикоррозионными составами. Специалисты рекомендуют сварить крыльцо для дома из оцинкованных труб. Этот материал не требует защиты от ржавчины.

Вернуться к оглавлению

Обустройство основания

Под металлическое крыльцо рекомендуется сделать фундамент. В противном случае по весне конструкция сместится.

Основание должно залегать ниже глубины промерзания почвы на 20-30 см.

Связка фундамента крыльца и дома.

Если дом отапливается, то этот показатель уменьшают до 10 см. Предварительно рекомендуется узнать, где проходят грунтовые воды. Если горизонт расположен под фундаментом, то производятся работы по отводу воды.

Следующий этап заключается в обустройстве котлована под основание. На дно ямы укладывают песок (толщина слоя – 10 см) и утрамбовывают его. Затем дно засыпают щебнем (слоем толщиной в 5 см). Для изготовления опалубки применяют доски длиной в 20 см и толщиной в 2 см. По углам основания ставят колышки, на которые наносят бечевку. Аналогичные колышки вбивают по периметру фундамента с шагом в 1 м. Доски фиксируют брусьями изнутри с помощью гвоздей. Если высота фундамента превышает 2 м, то к колышкам устанавливают упор либо распорку.

Следующий этап предусматривает армирование основания крыльца. Для этого применяют арматуру диаметром в 12 мм. В местах пересечения арматуры применяют проволоку, затем обустраивают защитный слой. Металлическая часть лестницы утапливается в бетоне. Раствор следует заливать с отступом от площадки в 10-30 см. Этот показатель зависит от типа и размеров конструкции. Если металлическое крыльцо установлено, то бетонная площадка заливается до верхней точки. Для этого рекомендуется использовать бетон марки B15, F150 или W. Чтобы удалить из него пустоты, применяют вибратор либо тяпку. Затем бетон покрывают пленкой на 7 дней.

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Фасадное крыльцо перед входом в дом – необходимая часть пристройки с лестницей или без, которая не только придаёт визуальную красоту и повышает ценность здания, но и необходима для удобного входа и выхода из дома.

Сэкономить деньги и пристроить крыльцо в частном доме можно своими руками, если следовать советам в нашей статье.

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

  • Кирпичное.
  • Каменное.
  • Бетонное.
  • Из металла.

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

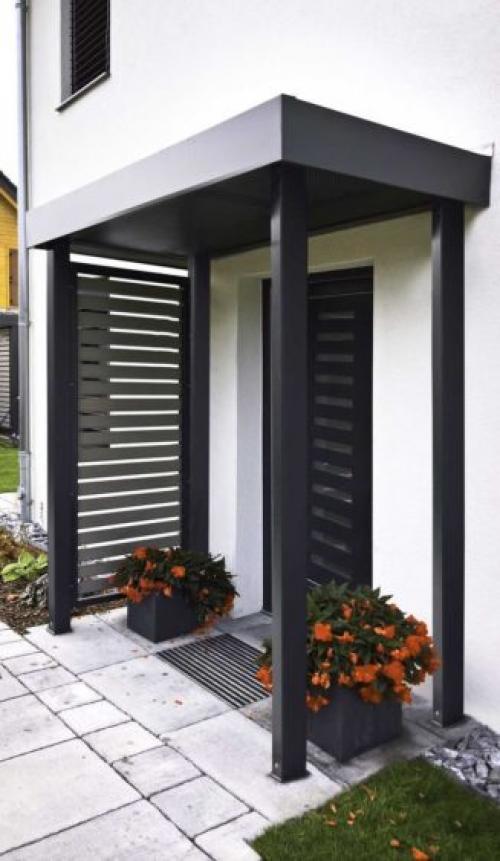

По желанию устанавливают навес. Выбор материала зависит от личных предпочтений и материальных возможностей человека.

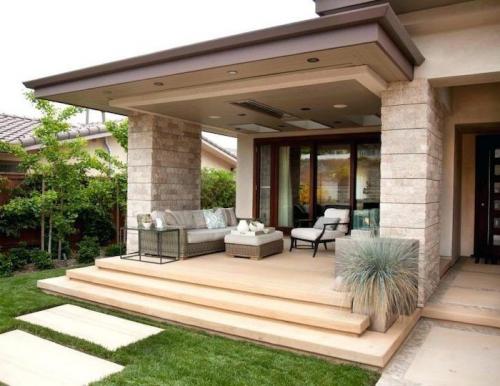

Крыльцо может быть встроенным или выступающим (размещается за пределами наружных стен), закрытого или открытого типа.

Каркас может быть сделан как из сплошных досок, так и из стекла.

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Если дом построен из шлакоблоков, то к нему можно пристроить крыльцо из любого материала, включая дерево, но если дом полностью из брусьев, то бетонное крыльцо вряд ли будет уместным.

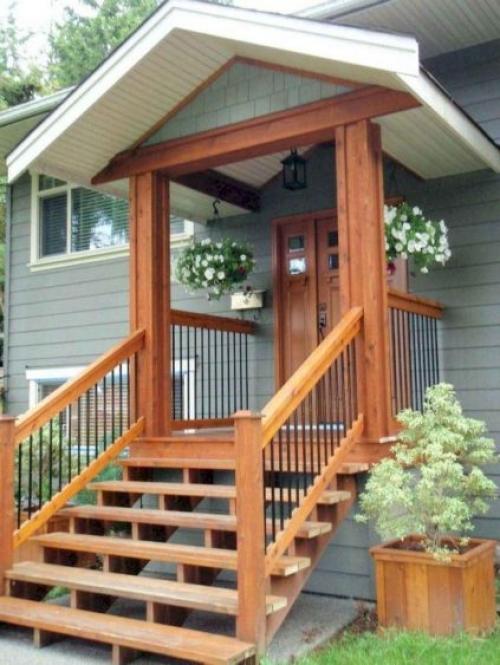

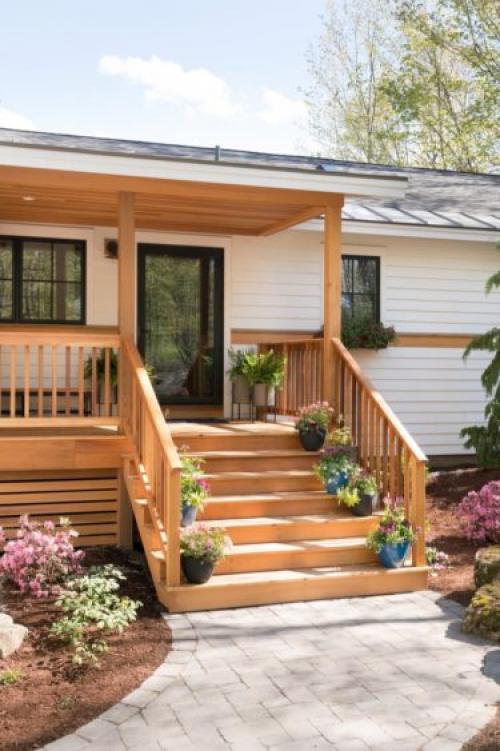

Крыльцо для частного дома из дерева – наиболее доступный материал, с которым легче всего работать (обычно выбирают сосну).

Чаще всего брусья используют для изготовления ступеней и выпиливают их в виде косоура – несущей балки с гребёнкой вверху, когда ступени крепятся сверху на вырезах тетивы. Используется толстая или тонкая доска, количество ступеней должно быть нечётным – так будет комфортнее подниматься.

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Что касается металлических ступеней, то их делают в виде ажурной сетки (обязательно рифлёной, чтобы избежать травм). Кроме того, металл нужно часто обрабатывать и красить, чтобы не появилась ржавчина.

Как сделать крыльцо, если мало денег?

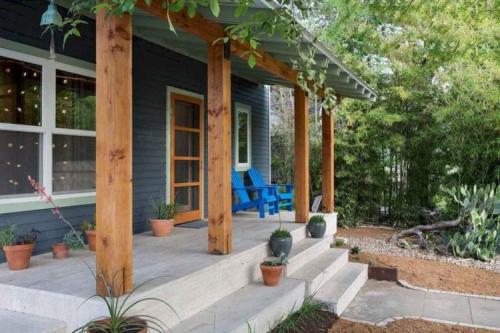

Самый бюджетный вариант — бетонное крыльцо редко оставляют в неизменном виде – оно служит основой для дальнейшего декорирования. Если оставлять бетонную конструкцию, то со временем от неё могут отколоться куски или пойдут трещины.

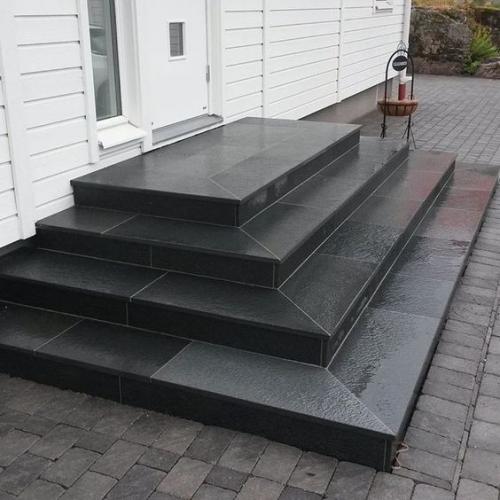

Кирпичные ступени заметно выигрывают на фоне бетона и металла – со стороны дом выглядит солидно и более богато. Кирпич хорошо ложится, быстрее сохнет и стоит дешевле.

Вместо кирпича можно использовать природный или искусственный камень (мрамор, песчаник, гранит, доломит). Чаще всего можно встретить дома с гранитными ступенями. Несмотря на шикарный вид, гранит очень скользкий.

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Фундамент для крыльца: когда он нужен?

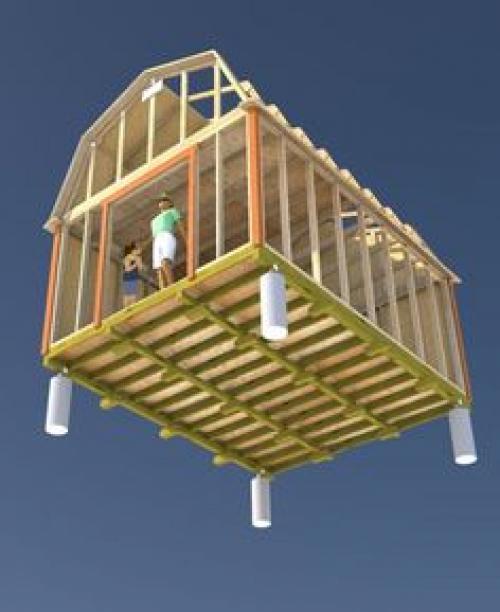

Первый шаг в любом строительстве – это фундамент, который отвечает за нагрузку стен, кровли, и должен выдерживать вес не только людей, но и подструктуры крыльца, колонн, крыши, перил и других частей дома, включая предметы внутри.

Считают, что бетонное покрытие под деревянным настилом не всегда требуется, и некоторые строители не заливают фундамент, а сразу переходят к установке деревянных балок.

Стоит ли заливать фундамент, зависит от общего веса конструкции крыльца, наклона местности, погодных условий или состояния почвы в вашем регионе.

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Например, глинистая почва обладает низкой несущей способностью и требует установки железобетонных конструкций, а сами опоры должны устанавливаться ниже линии замерзания и быть достаточными по размеру для распределения общей нагрузки.

Установка фундамента необходима на плоских участках или участках с небольшим уклоном. Даже если крыльцо частного дома имеет площадку для установки цветочных горшков (патио), сама плита должна быть очень устойчивой. Если крыша начнёт смещаться, то может повредиться всё здание.

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Как сделать крыльцо в частном доме, если на территории есть крутые склоны?

Для сглаживания крутых склонов понадобятся колонны из железобетона, которые встраивают в фундамент. При строительстве фундамента учитывается общий вес на основе географических зон. Наиболее распространены 1,5 м опоры с толщиной 2,5 см.

Насыпная опорная площадка

Подходит для лёгкого деревянного или металлического крыльца, обшитого брусом без установки фундамента, но с креплением анкерных болтов на несущей конструкции.

Чтобы подготовить пространство для площадки, выройте приямок на месте опоры не уже ширины двух ступеней, глубиной не менее 25 см от поверхности почвы.

Засыпьте ямку щебенкой (толщина не менее 5 см), хорошо утрамбуйте и положите на площадку ровный слой асфальтобетонной смеси (асфальтобетон).

Металлическое крыльцо в частном доме. Как сделать крыльцо в частном доме своими руками: варианты и фото

Монолитная опорная площадка

Перед началом работы устанавливают наклонные и горизонтальные балки и опалубки для ступеней. Затем конструкцию заливают бетоном, каждую ступень перед заливкой покрывают сеткой (армируют).

Стержни ячеек у сетки должны быть не менее 12×12 см, диаметром не более 10 мм. Вертикальную часть каждой ступени тоже покрывают сеткой.

Защитный слой бетонной смеси между поверхностью и арматурой должен быть не менее 1 см.

Варианты крыльца из металла. Определяемся с материалом

Материал для изготовления приставного металлического крыльца подбирается под кровлю дома. Если она металлическая, то металлокаркас веранды может быть изготовлен:

  • из железных труб и уголков;
  • меди (материал со временем практически не теряет свой изначальный вид и блеск, поскольку покрывается специальной патиной, но является довольно дорогим);
  • алюминиевых труб – легкий и недорогой материал практически не требующий дополнительной обработки;
  • из профильной трубы, которая бывает различного сечения и является одним из видов современного металлопроката;
  • из нержавейки – труб с нанесенным защитным покрытием, которые не нуждаются в покраске;
  • из кованой стали.

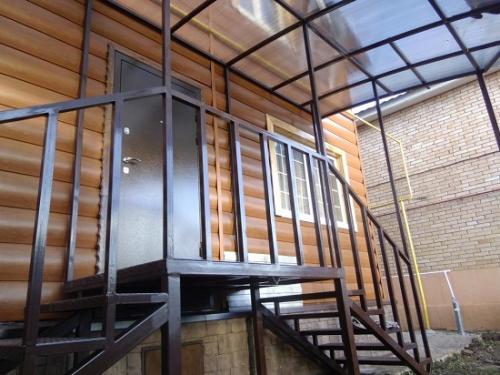

Различные варианты изготовления каркаса крыльца металлического, фото

Учтите: профильные трубы способны выдерживать большие нагрузки, чем обычные.

Несущая конструкция крылечка может быть изготовлена из труб квадратной или круглой формы. А вот навес представляет больше пространства для фантазии – он может плоским, покатым, или сферической формы. Для настилания кровли часто применяются металлопрофиля – специальные профилированные листы оцинкованные, либо с полимерным покрытием.

Совет: при сооружении веранды для деревянного дома можно использовать комбинацию деревянных балок с металлическим каркасом для крыльца.

Бюджетный вариант каркаса веранды может быть выполнен из металлических труб и уголков, соединенных путем сварки. Для укрепления его можно дополнительно обварить арматурой.

Чертежи крыльца из металла. Подготовительные работы 12

Полукруглое крыльцо из металла. Определяемся с конструкцией и её параметрами

Крыльцо из металла для дома должно быть не только надежным, но и удобным и красивым. Поэтому в первую очередь нужно выбрать его конструкцию и рассчитать основные параметры.

Параметры входного крыльца

К ним относятся размеры ступенек и площадки, угол наклона лестницы, ширина марша.

Чтобы лестницей было удобно и безопасно пользоваться, нужно придерживаться следующих значений:

  • Уклон лестницы относительно горизонта – 23-45 градусов;

Для справки. Если вам нужно не парадное входное крыльцо в дом, а лесенка в подсобное помещение или на чердак, угол можно делать круче.

  • Высота ступеней 12-18 см, их глубина 30-35 см;
  • Минимальная ширина марша для прохода одного человека – 80 см;
  • Глубина площадки перед входной дверью должна быть в 1,5 раза больше её ширины;

Полукруглое крыльцо из металла. Определяемся с конструкцией и её параметрами

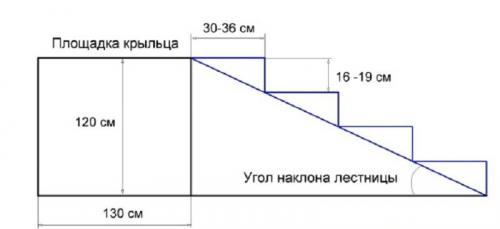

Схема крыльца для подбора основных параметров

  • Перила на крыльцо дома из металла обязательно учитываются в проекте крыльца, если количество ступеней больше трех. Их высота 80-100 см;
  • Уровень верхней площадки в соответствии с правилами пожарной безопасности делается ниже уровня дверного порога на 3-5 см.

Все эти параметры нужно попытаться согласовать между собой. Это не всегда удается сделать с первого раза: то ступеньки получаются слишком высокими, то угол наклона лестницы крутым. А если «загнать» его в нормативные рамки, то крыльцо из металла для частного дома не вписывается в отведенное ему пространство.

Конструкции

Если изменения перечисленных выше параметров в пределах нормы не помогают получить удобную лестницу, следует подумать над её конструкцией и расположением относительно фасада дома. Вместо прямой маршевой лестницы, расположенной под прямым углом к входу, рассмотрите другие варианты.

Например:

Выбрав оптимальную форму и расположение, продумайте конструкцию каркаса и сделайте точный чертеж крыльца из металла со всеми размерами.

Совет. Для самостоятельного изготовления выбирайте простые формы и конструкции без усеченных ступеней и радиусных элементов.

Вариантов создания каркаса для лестницы несколько.

Крыльцо частного дома из металла. Крыльцо к дому из металла в комментариях и фотографиях

Историю человечества делят на два основных этапа: каменный век – время диких племен, пещер и борьбы за выживание среди первобытной природы, и эпоху металла, в которой мы находимся сегодня. И тут нельзя не отметить железо, которое является истинным двигателем прогресса, его топливом и неотъемлемой составляющей. А потому нет ничего удивительного в том, что для частного дома хозяева также выбирают крыльцо именно из металла. Но будем последовательными.

Что такое крыльцо и какой от него прок?

Крыльцо – это часть дверной группы. Небольшая пристройка у входа в дом, которая защищает его, от ветра и атмосферных явлений, а также представляет собой связующее звено между участком и уровнем первого этажа. На ряду с этим среди функций крылечка числится и декоративная. Ведь никто не возьмется возражать, что именно обрамление порожка является акцентом фасада и его украшением.

В итоге, имеем:

Есть вопросы?

Спрашивайте и получайте полезные советы от профессиональных строителей и опытных дачников.

  • Защита
  • Красота
  • Средство коммуникации

Довольно веские доводы в пользу этой небольшой пристройки.

Какие альтернативы есть у металла ?

Теперь посмотрим на строительные материалы. Ведь помимо стали, для изготовления крыльца может использоваться камень и дерево. Притом под первым мы подразумеваем искусственный и дикий камень, а также весь спектр штучных материалов. Таких, как: кирпич, шлакоблок, газоблок или ракушечник.

С деревом проще. Там выбирать приходится из:

  • Доски
  • Бруса
  • Рейки
  • И бревна

А также их искусственных аналогов

  • OSB
  • Фанеры
  • И дерево-полимерного композита

Что интересно, тяжелые материалы принято использовать в нижнем поясе крыльца (площадка, ступени), тогда как дерево применяют для организации навеса и обшивки каркаса.

Металлические элементы крыльца

Планируя крыльцо для дачного дома, вы должны четко осознавать, что железо – продукт многофункциональный и применяться может как в качестве конструкционного материала, так и для обшивки или декорирования уже готовых строений.

А сейчас отбросим традиции и разберем крыльцо по деталькам, двигаясь снизу вверх. Наша задача установить, какие его элементы реально изготовить из металла и насколько это рационально. И начинать тут следует с фундамента.

Фундамент

Если мы говорим о стальном фундаменте, то практически всегда имеем в виду винтовые сваи. Это солидное основание отличается:

  1. Скромной стоимостью
  2. Высокой скоростью монтажа
  3. И отсутствием процессов высыхания

При этом, недолговечность геошурупов, которой их так любят упрекать эти изделия критики, при постройке такого незначительного сооружения, как крыльцо не имеет определяющего значения.

Ростверк из стали

Неплохо также смотрится металлический ростверк. Он отличается малой высотой и большей жесткостью, но практически всегда будет проигрывать дереву и бетону в стоимости. Чаще всего его применяют в тех случаях, когда расходуют не свои деньги и стремятся достичь результата без лишней головной боли. Ну, или когда прокат уже имеется в наличии, а дерево еще пришлось бы покупать.

Лестница

Отдельное внимание следует уделить металлическим лестницам. Сталь, как более гибкий в конструкционном плане материал используется для изготовления ступеней самых причудливых форм. При этом сами они могут быть как из металла, так и из дерева или даже бетона.

Ведь, правда, дешевле установить каменные чушки на стальной каркас, чем монолитить рукотворную скалу высотой в цоколь. Да и при постройке простых лестниц сталь, вновь-таки будет предпочтительнее дерева, так как она более надежна и долговечна.

Перила

Еще один элемент крыльца, который можно построить из металла. Тем более что именно этот материал позволяет избавиться от скучных балясин и заменить их кованым декором. Ажурная ковка смотрится богато и интересно, но отличается дороговизной и травмоопасностью. При падении с металлической лестницы существует вероятность угодить в макраме прутьев рукой или ногой. А это практически всегда приведет к переломам или разрыву связок.

Навес

Ну и последним мы рассмотрим металлический козырек. Ведь именно сталь позволяет изготавливать популярные сегодня арочные конструкции под сотовый поликарбонат, а также крепёжные элементы для стеклянных или тканевых козырьков.

При этом в навесе металл может выступать как в качестве конструкционного, так и кровельного материала.
