Что нужно для теплого электрического пола. Электрический теплый пол

Что нужно для теплого электрического пола. Электрический теплый пол

Среди электрических систем можно выбрать нагревательный кабель, маты, пленку. От выбора будет зависеть цена за м2 теплого электрического пола, расходы на электричество и монтаж. Рассмотрев основные принципы работы и рекомендации производителей, можно остановиться на оптимальной системе.

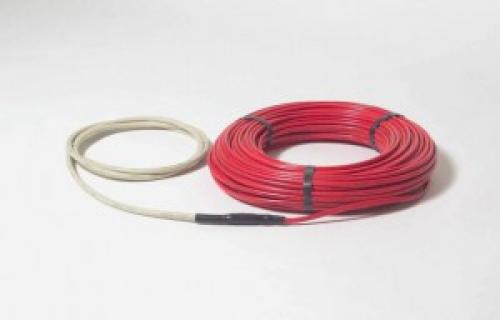

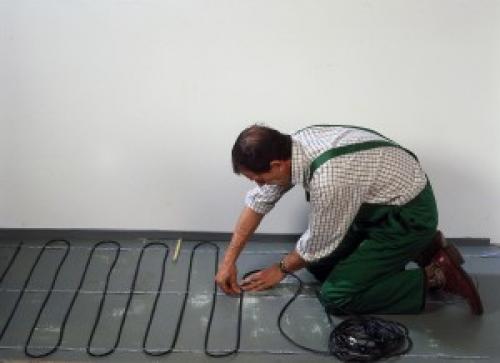

Нагревательный кабель

Удобный и простой в установке, эксплуатации метод обогрева пола. Нагревательный кабель внешне схож с электрическим, но суть его работы – в преобразовании электроэнергии в тепловую. Кабели бывают одно- и двужильные, что влияет на способ их подключения. Рассматривая цены теплых электрических полов, нужно учесть расходы на установку — монтируют кабель в стяжку толщиной свыше 2см.

Такой вид обогрева нельзя сочетать с линолеумом, паркетом, ковролином, зато такие теплые электрические полы под плитку или керамогранит отлично подходят. Экономить на электроэнергии удается за счет того, что в толстой стяжке тепло сохраняется, значит – можно поддерживать нужный уровень температуры время от времени, а не держать систему постоянно включенной.

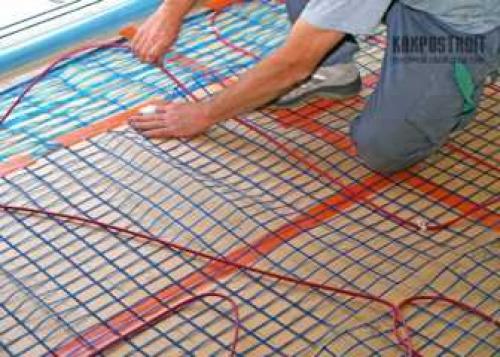

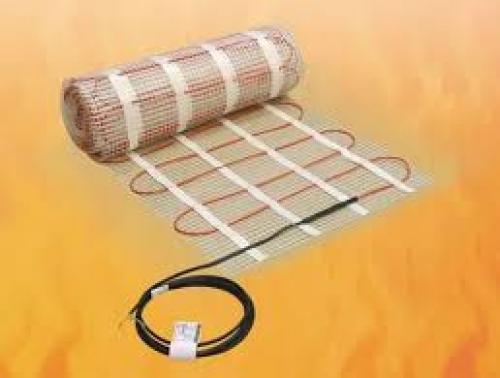

Нагревательные маты

Маты выпускают конвекционные и инфракрасные. Рулонные маты конвекционные представляют разновидность нагревательного кабеля, о котором рассказано выше. Что касается матов инфракрасных, рабочим элементом в них служат стержни, расположенные параллельно. Концы стержней подключают к электропроводке. В случае выхода из строя одного из стержней, не греет теплый электрический пол только на этом участке, а вся остальная система продолжит работу. Инфракрасные маты можно монтировать независимо от расположения предметов мебели в интерьере, в отличие от других систем.

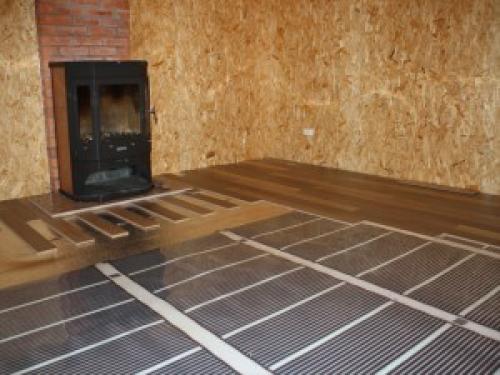

Пленочный пол

Выбирая, какой лучше электрический теплый пол, стоит обратить внимание на инфракрасную пленку, толщина которой 0,5мм. Особенность системы в том, что её нужно защищать от влаги, поэтому «мокрая» укладка покрытия сверху исключена. Такой теплый электрический пол под линолеум, паркет и ламинат выбирают чаще всего. Обогрев осуществляется только при включении в сеть, в остальное время помещение охлаждается. Эта и другие системы оснащаются терморегуляторами, датчиками для поддержания оптимальной температуры.

Когда встает вопрос, как выбрать теплые электрические полы – стоимость должна учитывать и расходы на дополнительные устройства, монтаж, напольное покрытие.

Монтаж электрического теплого пола под линолеум. Алгоритм установки системы

Как осуществляется монтаж пленочного теплого пола под линолеум? Для начала готовится основание. Оно должно быть чистым и ровным. Возможно, придется устроить тонкую стяжку.

На подготовленную поверхность укладывается слой теплоизоляционного материала. Рулонные полосы стыкуются и соединяются скотчем. Основное условие – ровность укладки.

Нарезка ИК-пленки на полосы нужных размеров – дело ответственное. Для этого на поверхности материала имеются специальные отметки в виде пунктиров, по которым рекомендуется выполнять раскрой. Минимальный размер одной полоски может быть не уже 20 см, а наиболее длинный – до 8 м.

Подготовленные пленочные полосы выкладываются по составленному плану поверх теплоизоляционного слоя. Необходимо следить, чтобы медные полоски были размещены вверх той стороной, которую в инструкции обозначил производитель. Пленка к основанию должна прилегать плотно, наличие воздушных подушек считается недопустимым.

Переходим к установке контактов. Соединительные зажимы устанавливают по медным полоскам, обжимают. При этом одна их часть должна остаться между пленочными слоями, зафиксировавшись на медной шине, а вторая – снаружи.

Все точки подключения скрываются изоляционным материалом, кроме этого изолируются все контакты полосок, не подведенные к проводке. Положение всей пленки фиксируется скотчем к поверхности пола, чтобы в процессе укладки линолеума не образовались сдвиги.

Остается установить терморегулятор. Как правило, для него выбирают легкодоступное место на стене, подключаю по инструкции. Термодатчик укладывается на пленку и подсоединяется терморегуляторной проводкой.

На этом укладку инфракрасного пленочного теплого пола под линолеум можно считать выполненной. До монтажа напольного покрытия остается сделать пробный пуск, чтобы удостовериться в работоспособности отопительной системы.

Ошибки при монтаже электрического теплого пола. 10 ошибок при монтаже электрического теплого пола

В этой статье мы расскажем о десяти основных ошибках , которые чаще всего допускают при установке теплого пол а.

Наши советы могут быть полезны как людям, которые собираются впервые купить теплый пол и самостоятельно установить его у себя дома, так и некоторым профессиональным специалистам “на все руки”.

Советы будут от самых простых (при этом почему-то не всегда очевидных для некоторых мастеров), до таких, которые хоть и могут показаться излишними, исходя из нашего опыта таковыми не являются.

Помните о том, что большинство неисправностей, связанных с работой теплых полов вызваны неквалифицированным монтажом или механическими повреждениями кабеля во время или после его укладки. Если вы не уверены в своих силах, лучше доверить эту работу профессионалам.

Ошибка №1

При выборе греющего кабеля или мата ориентируйтесь не на общую площадь помещения , а на чистую площадь, не занимаемую мебелью.
Помните о том, что под стационарную мебель или постоянно стоящие предметы большой площади (ванные с экранами, стиральные машины, диваны и т.д.) теплый пол укладывать не только не имеет смысла, но и не стоит из соображений предотвращения перегрева и выхода их строя греющего кабеля.

Ошибка №2

Помните, что выбрав длину кабеля уменьшить ее будет невозможно. Двужильные экранированные греющие кабели , которые используются в большинстве теплых полов или матов, резать нельзя ! Это приведет к выходу кабелей из строя! Удивительно, как много мастеров до сих пор совершают эту ошибку и пытаются “подрезать” кабель по месту.

Ошибка №3

Ни в коем случае не следует включать кабель для проверки работоспособности до момента, когда он будет уложен и не высохнет стяжка и клеевой раствор!

Включение кабеля даже на короткое время может вывести его из строя. Проверка кабеля осуществляется быстрее и проще - измеряется его сопротивление.

Ошибка №4

Не стоит укладывать греющий кабель или мат на грязную необеспыленную поверхность. Для очистки пола лучше использовать промышленный пылесос, очень желательно обработать поверхность грунтовкой.

Ошибка №5

Не ходите по греющему кабелю в твердой обуви и не позволяйте другим это делать. Если уж без хождения по кабелю или мату не обойтись, делайте это с величайшей осторожностью!

Ошибка №6
Не замуровывайте датчик температуры теплого пола в растворе!
Датчик обязательно должен быть помещен в гофрированную трубку. Трубка не должна содержать отверстий, через который мог бы проникнуть раствор и не должна быть изогнута слишком сильно. Помните о том, что поломка датчика температуры иногда случается и для такого случая должна быть обеспечена возможность его легкого извлечения.
Вы удивитесь, если узнаете, как часто это простое и очевидное требование не выполняется, что сильно усложняет простую операцию замены датчика в случае его выхода из строя.

Ошибка №7

Не пренебрегайте “формальностями” . Замеряйте сопротивление теплого пола до- и после укладки, убедитесь в том, что оно соответствует значению в паспорте изделия. Если в паспорте значение не указано, впишите его и укажите дату монтажа.

Ошибка №8

Не забудьте нарисовать схему укладки теплого пола , указав расстояния до стен или других объектов-ориентиров.

Для этого в большинстве инструкций к теплым полам есть соответствующая страничка. Можно сфотографировать греющий кабель. Это всегда пригодится, если потом понадобится сверлить пол для установки дверных упором или сантехники.

Ошибка №9

Не оставляйте воздушных карманов вокруг “горячей” части греющего кабеля. Особенно актуально это при укладке “тонкого” теплого пола в плиточный клей. Несоблюдение этого правила в целях экономии раствора или просто по недосмотру может привести к перегреву и скорому выходу кабелей из строя после начала их эксплуатации.

Ошибка №10

Не включайте теплый пол сразу после монтажа , чтобы “стяжка скорее высохла и быстрей схватилась”. Этим вы почти наверняка повредите греющий кабель! Необходимо подождать несколько недель в зависимости от толщины и типа раствора.

Теплый пол электрический кабель. Кабельный теплый пол своими руками и электрический пленочный: как установить и мнения о продукции

Альтернативой водяной напольной системе обогрева является вариант, работающий от электричества, имеющий допуск к применению в любых жилых помещениях.

За счет быстрого нагрева проводов рабочий слой выходит на рабочую температуру в короткие сроки. А простые и доступные электронные устройства в состоянии как поддерживать заданную пользователем интенсивность инфракрасного излучения, так и динамично ее изменять.

Современный электрический теплый пол в состоянии смонтировать своими руками каждый. Методику установки предопределяет вид нагревательного элемента:

• кабельный;
• матовый;
• пленочный.

Кабельные (только кабель) «генераторы тепла» монтируются в бетонную стяжку, матовые (сетка + кабель) – в основном в плиточный клей. Пленочный ИК-нагреватель устанавливается на уже готовую опорную поверхность, чаще под ламинат, линолеум, ковролин.

Создаем своими руками кабельный и матовый электрический теплый пол: последовательность сборки

Подобрав нагревательную установку по рассчитанной заранее мощности, следует приступить к формированию концепции монтажа. Обычно пирог теплого пола состоит из следующих слоев (снизу вверх):

1. теплоизоляция толщиной не менее 20 мм с достаточной механической прочностью;
2. гидроизоляция;
3. черновой слой стяжки (15-25 мм);
4. нагревательный элемент – кабель или мат;
5. чистовой слой стяжки (30-50 мм);
6. отделочное напольное покрытие.

Обычный кабельный электрический теплый пол отзывы оценивают далеко не всегда с положительной стороны. Причина – существенное уменьшение высоты помещения. Процедура создания утепленного основания на базе матового материала выглядит проще и технологичнее, поскольку мат рассчитан на монтаж непосредственно в плиточный клей. В этом случае уровень пола возрастает несущественно. Добиться последнего можно и путем применения специального тонкого кабеля «под плитку».

Технология сооружения утепленного основания с применением кабеля:

1. Очистка и выравнивание существующего опорного основания с помощью наливного слоя.
2. «Отвязка» стяжки от стен. По всему периметру на стены необходимо приклеить теплоизолирующую ленту шириной 15-20 мм и толщиной – 0,5-1 мм. Для этой цели хорошо подходит полистирол или пенофол.
3. Укладка листов теплоизоляции. Полученная поверхность должна быть сплошной – без зазоров и отверстий. В качестве материала можно использовать экструдированный пенополистирол, пробковый агломерат, пенопропилен.
4. Установка гидроизоляции. Монтируется на всю площадь пола с заходом на стены на величину вертикального теплоизоляционного слоя.
5. Заливка чернового слоя стяжки. Материалом может служить как специальная смесь, так и обыкновенный пескобетон (не ниже М300).
6. Проверка кабеля. Перед тем, как смонтировать матовый теплый пол своими руками или электрический кабель, следует замерить сопротивление с помощью мультиметра и сравнить полученное значение с нормативным, указанным производителем на муфте и в технической документации.
7. Монтаж основных элементов системы. На предварительную стяжку устанавливаются вспомогательные пластины (с шагом 0,5-1 м), фиксирующие кабель относительно пола, и производится укладка провода с определенным шагом (80-150 мм) на расстоянии от стен – 50-100 мм и стояков – 100-150 мм. Радиус изгиба кабеля рекомендуется выполнять не менее 50 мм. Соединительная муфта обязательно должна находиться в зоне заливки стяжки.
8. Установка системы управления. В стене необходимо проштробить паз и забазировать монтажную коробку. Между двумя секциями уложенного кабеля, в равноотстоящей точке закрепить температурный датчик на длине 0,5-1 м от периферийного закругления. Сенсор в обязательном порядке должен располагаться в гофре с заглушкой на торце (такой подход обеспечит в долгосрочной перспективе возможность легкой его замены).
9. Тест системы. Подсоединив термостат, следует проверить работоспособность схемы на протяжении 12-24 часов.
10. Заливка основного слоя бетонной стяжки. При использовании обычного бетонного состава действуют следующие пропорции: 3 части песка, 1 часть цемента и вода (для получения вязкой консистенции жидкой сметаны). Возможно добавление 5 частей щебня. При заливке электрического теплого пола многие отзывы рекомендуют использовать пластификатор (например, клей ПВА в расчете 1кг:1 мешок цемента) с целью обеспечить монолитность слоя (поры будут способствовать перегреву кабеля).
11. Сушка. Продолжительность – 24-28 дней!
12. Установка финишного покрытия. Производится кладка плитки или установка подложки с дальнейшим формированием отделочного покрытия на основе ламината, линолеума или ковролина.

Монтаж электрического теплого пола под ламинат. Энергетическая ценность

Теплые полы под ламинат электрические

Любые деревянные покрытия, к коим можно отнести и ламинат, считаются теплыми, то есть плохо проводящими тепловую энергию. Но это вовсе не означает, что смонтировав его у себя дома, вы автоматически получаете поверхность, по которой можно перемещаться босиком.

Да, он будет теплее линолеума и тем более плитки, но для полноценного контакта этого недостаточно. Именно поэтому под ним также обустраивают систему теплых полов.

• Теплые полы – это дополнительная система отопления, применяемая как совместно с основным, так и самостоятельно, при достаточной энергоэффективности строения. Применение таких систем особенно актуально именно там, где подогревать полы снизу нечему, например, снизу находится неотапливаемый подвал или речь идет о балконе, где под перекрытием будет вообще улица.
• Работающий теплый пол подразумевает эксплуатацию напольного покрытия в нестандартном режиме, и если плитка керамическая прекрасно нагреется и не почувствует изменившихся условий, то далеко не каждый ламинат без последствий перенесет это.
• И дело тут не только в температурном расширении, которое может покоробить и вздуть ламинат, особенно при неправильной укладке. Отдельные сорта являются настолько хорошими теплоизоляторами, что попросту не будут пропускать тепло снизу, сильно снижая КПД электрического прибора.

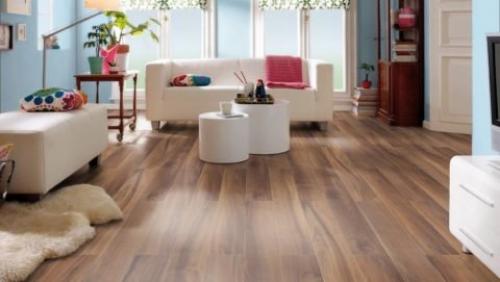

Комната с уложенным ламинатом

• С целью устранения данных проблем производителями были выпущены специальные модели ламинированных покрытий, которые способны переносить нагрев с минимальным расширением и при этом эффективно пропускать сквозь себя тепло к поверхности. Их структура более плотная.
• Все изделия имеют маркировку рабочей температуры. Указанные в ней значения крайне не рекомендуется превышать, так как никто тогда не гарантирует качественного результата.

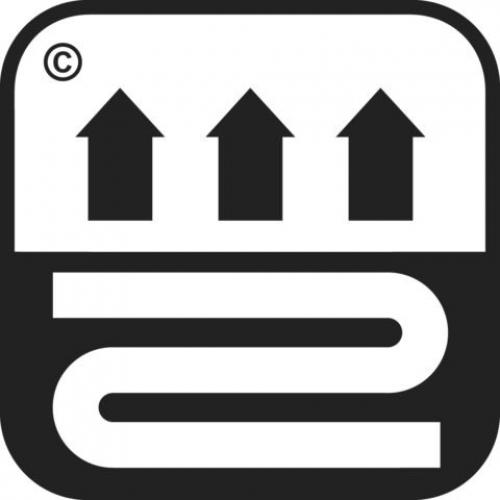

Символ, обозначающий возможность укладки покрытия на теплый пол

• Также в технических характеристиках указывается коэффициент теплового сопротивления, из которого мы и сможем узнать, насколько эффективно будет пропускаться тепло. Например, согласно установленным в Европе нормам, значение этого показателя не должно превышать 0,15м2*К/Вт. Если оно будет выше, то тепло эффективно проходить не будет.

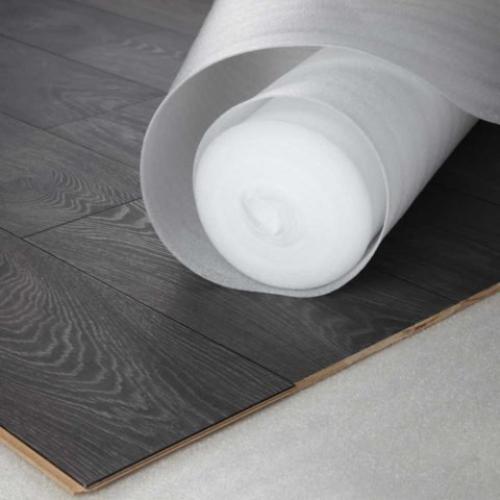

Совет! Если вами применяется электрический теплый пол под ламинат, который будет расположен под подложкой, например, кабельный или греющие маты, то к данному коэффициенту следует прибавлять сопротивление подложки, которая, как известно, также является прекрасным теплоизолятором.

Электрический теплый пол под плитку без стяжки. Электрический теплый пол: варианты обустройства

Укладку теплого пола под плитку на основе электрического кабеля или нагревательных матов осуществляют преимущественно в квартирах, где нет возможности установить водяные полы, характеризующиеся большей эффективностью. Кроме того, электрический теплый пол характеризуется простотой монтажа и является одним из самых экономичных вариантов теплого пола под плитку.

В процессе установки электрических теплых полов могут быть вариации, что зависит от условий, в которых будет осуществляться укладка.

• Монтаж теплого пола может осуществляться в слой стяжки, после обустройства которой будет произведена укладка напольного покрытия. Данный вариант будет наиболее удачным в случае монтажа теплого пола в жилых помещениях, например, кухне и лоджии. Он подразумевает установку системы на основе электрического кабеля, под которую подкладывают слой утеплителя и гидроизоляционного материала. После укладки кабеля, поверх него осуществляют монтаж небольшого слоя бетонной стяжки;


• Укладка теплого пола может производиться поверх слоя бетонной стяжки без дополнительного теплоизоляционного материала. Монтаж теплого пола непосредственно в стяжку возможен только в том случае, если этажом ниже располагается утепленное жилое помещение. Это обусловлено тем, что керамическая плитка и слой плиточного клея смогут обеспечить должную защиту нагревательных элементов без использования дополнительных материалов;
• Укладка теплого пола может осуществляться непосредственно под напольное покрытие, однако данный способ считается наиболее подходящим в случае обустройства одной из разновидностей электрического теплого пола – пленочных полов. Если вы столкнулись с необходимостью устройства теплого пола под плитку, а желания производить капитальные работы, связанные с заменой бетонной стяжки, у вас нет – данный способ окажется наиболее предпочтительным. Однако важно помнить, что он предполагает монтаж теплоизоляционного слоя, в качестве которого используется вспененный полиэтилен с фольгированной поверхностью, который укладывается поверх уже имеющейся бетонной стяжки. Следующий этап – монтаж электрических нагревательных элементов и, в случае необходимости, укладка гидроизоляционных материалов.
