Электропроводка в частном доме.

28.01.2018 в 03:32

К частному дому электропитание как правило подходит от воздушной линии электропередач (ЛЭП) воздушным и подземным способом.

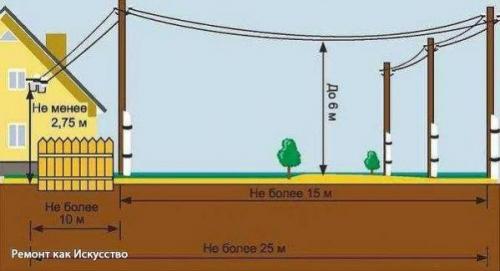

Воздушный способ подводки электропитания требует меньших материальных затрат и менее трудоемкий. По нормативам ввод кабеля в дом должен располагаться на высоте не менее 2, 75 м. если высоты дома хватает, на стену монтируется распределительный щиток с узо, к нему подключается кабель от столба
Электропроводка в частном доме.. В случае если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку. Расстояние отт столба до точки ввода расстояние не должно превышать 10 м. если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м. отвод от ЛЭП делают медным проводом сечением 4 мм (до 10 м); проводом с медными жилами сечением 6 мм (10-15 м); алюминиевые провода используются в любом случае не менее 16 мм в диаметре.
Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами.
Между столбами можно натянуть торс и прикрепить к нему на специальных хомутах токонесущий кабель или спользовать самонесущие провода, для которых опора не нужна: сип (провод самонесущий изолированный. Его подключают при помощи: изоляторов (стеклянных, полимерных, фарфоровых) или специальной арматуры.

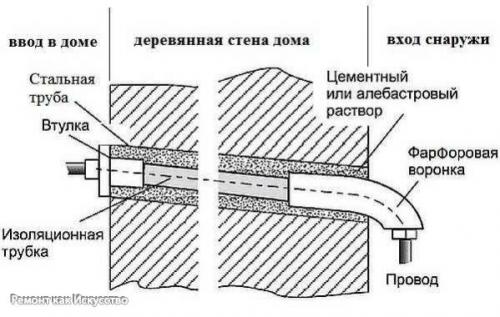

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу.
Воздушный ввод электричества в дом имеет следующие недостатки: электропроводка открытая, из-за чего возможны ее повреждения; висящие провода ограничивают возможности при подъезде крупной техники.

Электропроводка в частном доме. 01
Подземный способ ввода электричества в частный дом более затратный и трудоемкий.
В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина составляет:
0, 7 метра, при прокладке кабеля в пластиковой или асбестовой трубе или под защитой кирпичной (бетонной) плиты;.
1 м - без защиты.
Кабель электропитания входит в дом тоже в металлической трубе. При подземном подключении используют силовой кабель с медными жилами в усиленной изоляции и жилой сечением >=10 мм. Земляные работы за пределами участка необходимо согласовать с балансосодержателями возможных подземных сетей.
Иногда к дому идет однофазное питание: непосредственно с опоры воздушной линии к вводному электрощиту подходят два провода: один - фаза, другой - совмещенный нулевой защитный и рабочий провод. К дому может подходить и трехфазное питание. В таком случае с опоры электропередач опускаются три фазы и один совмещенный нулевой защитный и рабочий провод.


Трехфазное питание имеет как свои преимущества, так и недостатки.
Преимущества трехфазной сети:
Возможность подключения в сеть трехфазных электроприемников, например электрических котлов;.
Возможность перераспределять нагрузку между фазами, при слабом напряжении на одной из них;.
Снижение токовых номиналов вводной защитной аппаратуры и сечения вводного кабеля.
Из недостатков стоит отметить следующие:
Обязательная установка модульных ограничителей перенапряжения во вводном щите. Для однофазного ввода эта операция тоже не будет лишней, но в трехфазной сети этопросто необходимо. Так как рабочий ноль с большой вероятностью может оборваться, а это приведет к перенапряжением как минимум в одной, наименее нагруженной фазе.
Большее рабочее напряжение, в трехфазной сети оно составляет 380 в, в отличие от 220 в однофазной.
Трехфазный ввод также является более опасным с точки зрения противопожарной безопасности, так как ток короткого замыкания при напряжении 380 вольт будет намного выше.
При трехфазном вводе не помешает установить дополнительный трехполюсный автомат большого номинала непосредственно перед вводом в здание, особенно если в районе входа в дом есть горючие или легковоспламеняемые материалы. Это спасет от короткого замыкания на вводе.

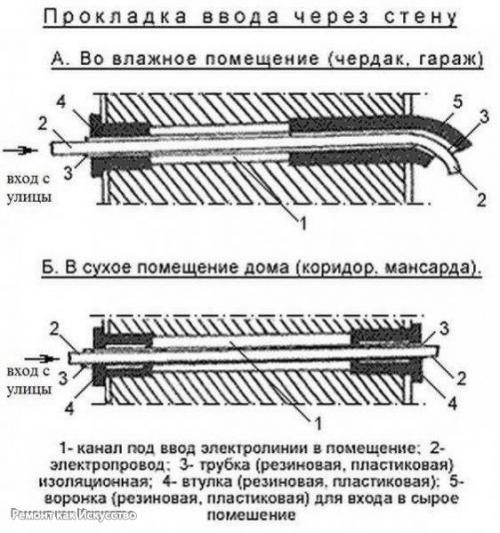

Электропроводка в частном доме. 02

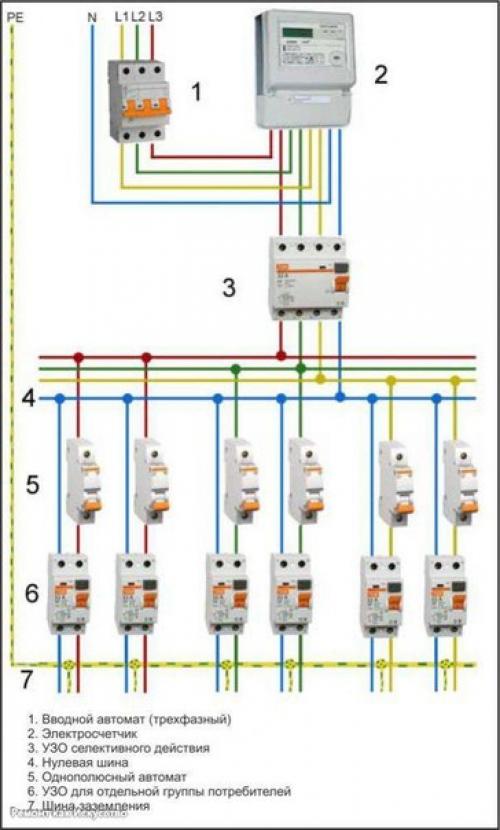

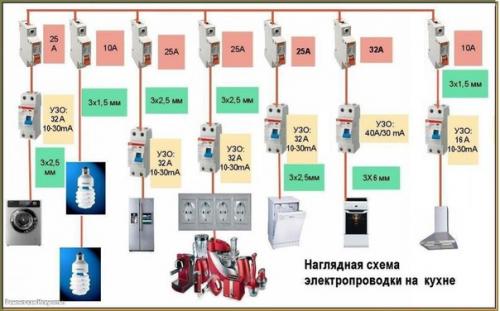

Раньше счетчики стояли всегда внутри дома, да и сейчас еще стоят, но в последнее время энергоснабжающие организации требуют устанавливать приборы учета на улице, непосредственно во вводном щите. Поэтому теперь в нем устанавливаются вводное узо или автоматический выключатель и электросчетчик. Непосредственно в доме устанавливается внутренний электрощит, к которому идет питающий провод с вводного щита. Именно внутренний электрощит является той точкой, из которой начинается питание всего дома. Точно так же, как и с современной проводкой в новых домах, электроснабжение разбивается на группы потребителей. Например: группа "Освещение" - во всем доме или разбито по этажам, если коттедж большой. Группа "Розетки" - на весь дом или по этажам. Группа "Мощные Потребители" (силовая группа: стиральная машина, котел, бойлер, морозильная установка.

Электропроводка в частном доме. 03
Электропроводка в частном доме. 04

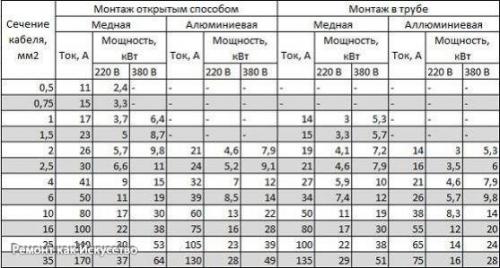

Электропроводка в частном доме. 05
Электропроводка в частном доме. 06

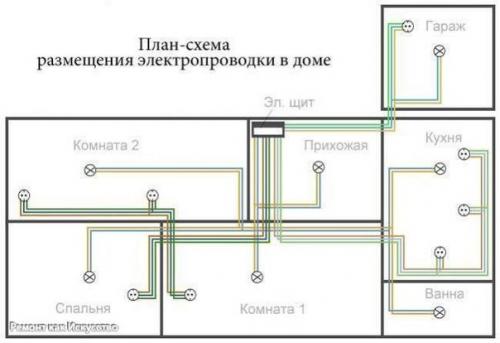

Электропроводка в частном доме. 07

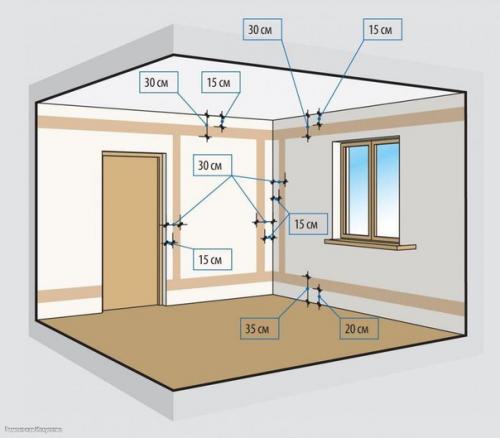

Электропроводка в частном доме. 08

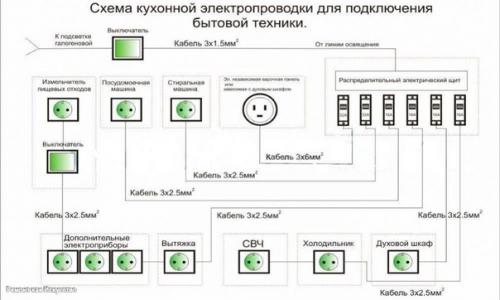

Электропроводка в частном доме. 09
