Как подключить новый двухклавишный выключатель. Подсоединение двухклавишного выключателя: подготовительные работы

Как подключить новый двухклавишный выключатель. Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.
После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель и розетку от одного провода. Установка и подключение элементов электропроводки

Начнем с установки устройства защиты. Для нашей цепи используем двухполюсный автоматический выключатель номиналом 25 Ампер. Выбор необходимого ампеража устройства защиты производиться после расчета сечения. Сразу определяемся с расцветкой провода:

• синий, белый с синей полосой – ноль (нейтраль)
• желтый с зеленой полосой – земля (заземление)
• оставшийся провод будет фазой как правило он может быть черный, белый, коричневый, красный, оранжевый или белый с черной или коричневой полосой

В нашем примере встречаются два вида фазных расцветок провода белый и белый с коричневой полосой.

Для того, чтобы не запутаться в цветах проводов лучше всего использовать провод одного производителя.

Перед проведением дальнейших работ потребуется отключение электричества. Отключаем. Проверяем отсутствие с помощью указателя напряжения. Как это сделать подробно рассмотрено в статье указатели напряжения.

Снимаем наружный слой изоляции провода, отмеряем необходимое количество для подключения, снимаем необходимое количество второго изоляционного слоя с медной жилы и подключаем провода к автоматическому выключателю.

Более подробно про подключение читайте в статье, инструкции по подключению двухполюсного автоматического выключателя.

Желто-зеленую жилу соединяем с проводом заземления, через контактный зажим. Это подключение имеет смысл, если у вас в квартире или доме имеется заземляющий контур и ваш питающий провод, а именно его заземляющая жила, соединена с ним. Узнать подробнее о том есть ли в вашей квартире заземление можно прочитав статью, заземление в квартире.

Теперь подключаем розетку. Зачищаем провода, отмеряем нужное количество, вставляем провода в контактные зажимы, затягиваем винты, проверяем надежность фиксации. Подробнее в статье про подключение, можно почитать в статье как подключить розетку.

Устанавливаем механизм розетки в подрозетник.

Далее подключаем одноклавишный выключатель. Подготавливаем провода, снимаем наружный изоляционный слой, отмеряем необходимое количество и подключаем зачищенные жилы в контактные зажимы. Изолируем неиспользуемый провод заземления.

Детально пример подключения рассмотрен в статье,  инструкция по подключению одноклавишного выключателя.

 Устанавливаем механизм в подрозетник (монтажный стакан).

Подробнее про подключение и установку различных элементов электропроводки (розеток, одно и двух клавишных выключателей света , выключателей с подсветкой и не только) здесь.

Можно ли использовать проходной выключатель, как обычный. Из проходного – обычный выключатель

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Возникает вопрос – как переделать проходной выключатель в обычный?

Не беда, можно установить проходной как обычный, никакой разницы.

Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения:

Схема подключения проходного переключателя для работы на две линии

Двухклавишный проходной выключатель представляет собой два независимых проходных переключателя. Использовать два двойных проходных переключателя – всё равно что использовать четыре обычных проходных. Только разница в количестве монтажных коробок.

Поэтому, если нужно переделать проходной выключатель в обычный – нужно просто не подключать один из его крайних выводов, в остальном подключать его так же, как и обычный.

Вот, как раз, ответ на подобный вопрос читателя (см. комментарии, от 16 августа 2017) – что делать, если есть проходные выключатели, а нужны обычные?

Вот схема, показанная на фото выключателя:

Включение проходного выключателя по схеме обычного выключателя

В данном случае показан сдвоенный проходной выключатель (т.е.  два проходных выключателя в одном корпусе). Контакты 2 и 5 – средние, на них постоянно подается фаза. Соответственно, с контактов 3 и 4 фаза снимается после коммутации, и поступает на лампочку. И ноль на лампочку подается постоянно.

Если лампочки включаются клавишами в разные стороны, то нужно просто подключить лампочку к другому выходному контакту переключателя. Для левого – не к 3, а к 6. Для правого – не к 4, а 1.

Важно! Я не вполне уверен, что средний контакт в переключателе – 2 и 5. Схема нарисована как-то неявно…

В заключении отмечу ещё одно отличие проходных выключателей от обычных. Количество проводов к проходному переключателю – не два, а три. А к перекрестному должно подводиться четыре провода. Это необходимо заранее учитывать при прокладке проводки.

Как подключить двойной выключатель с розеткой. Подключение двух клавишного выключателя света с розеткой

Странно, но для многих людей подключение розетки или выключателя кажется достаточно сложным делом.
Более того, многие просто боятся связываться с какими-либо работами касающимися электричества.
В этом есть свой резон: если вы боитесь/опасаетесь подобных работ, то лучшим выходом будет вызов электрика, который выполнит для вас необходимые работы.
Это будет стоить конечно же некоторого количества денежных знаков, которые придется передать вызванному вами специалисту.
Вам повезет, если этот человек сделает все на совесть и так, как надо, и вы не получите очередную халтуру… что бывает очень и очень часто.
Вдвойне обидно когда заплатив свои кровные деньги вы получаете такую же халтуру, которую могли сделать самостоятельно и совершенно за бесплатно…
Итак ниже я предлагаю вам ознакомиться с пошаговыми действиями по подключению двух клавишного выключателя света совмещенного с розеткой для маломощных потребителей.
необходимость в таком блоке появилась у меня в процессе строительства дачного дома в СНТ для удобства проведения работ.
Сразу говорю: это "времянка" которая впоследствии будет заменена на стационарную установку выключателя света, по этому провода в данном случае использовались типа ПВС 3х1,5 (что крайне НЕ РЕКОМЕНДУЕТСЯ для стационарной проводки!)
Провод такого сечения (три проводника каждый из которых имеет сечение полтора квадрата) можно использовать ТОЛЬКО для света!
Однако у нас (в нарушение всех норм и правил) из такого провода (и это в лучшем случае!) изготовляют удлинители…
Я видел даже удлинители метров по 50 изготовленных из провода сечением 0,75 квадрата!
Вы должны знать, что для силовых цепей (в данном случае для нагрузок подключаемых к нашим бытовым розеткам) должен использоваться КАБЕЛЬ сечением не менее 2,5 квадрата.
Для удлинителей допустимо использование многожильного гибкого провода данного сечения, но не менее! Иначе провод может оплавиться от больших токов мощных потребителей и может произойти возгорание.
Это вы должны знать чтобы не наделать опасных ошибок при самостоятельной работе связанной с электрикой или если вы будете наблюдать/принимать работу вызванного вами электрика.
Итак, в моем случае использование мощных электро потребителей не предвидится (будет использоваться как запасная на всякий случай) и по этому я использовал двух клавишный выключатель совмещенный с розеткой.
Эта линия защищена у меня автоматом на 10А.

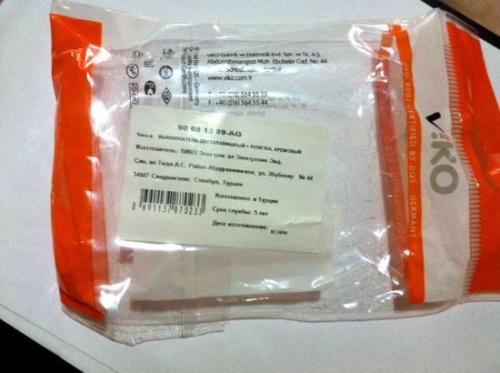

Выключатель куплен в магазине Леруа.

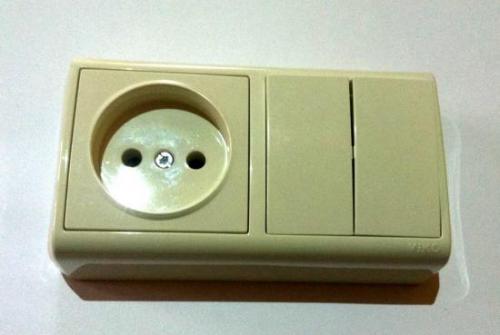

Мне приглянулся турецкий выключатель VIKO кремового цвета:

Что мне понравилось, так это то, что в данном выключателе изначально предусмотрено по два посадочных места под каждый винт крепления.
То есть можно не скручивать два провода вместе, а использовать нужное посадочное место под каждый провод.

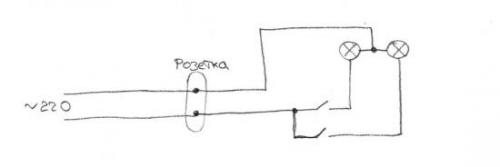

Вот схема, по которой будет производиться подключение данного выключателя:

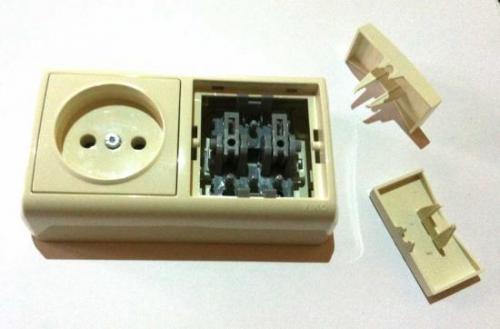

Аккуратно подцепив клавиши выключателя снимаем их из посадочных мест:

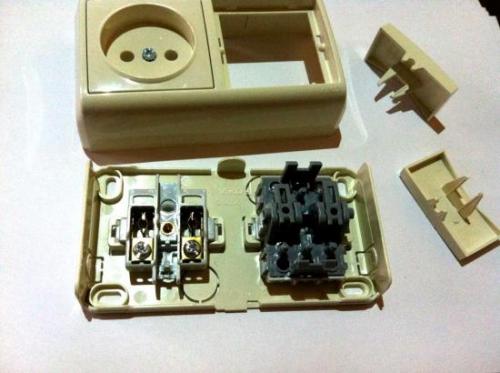

Откручиваем винт из секции розетки и снимаем верхнюю крышку блока выключателя:

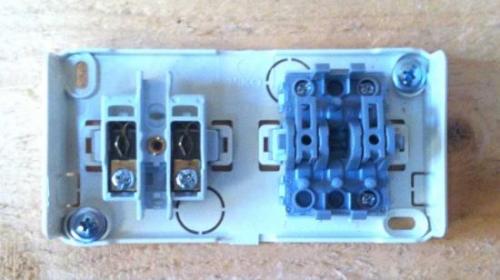

Далее я прикрутил основу блока к стене дома, где данный выключатель будет находиться:

Далее, по схеме представленной выше, производится фиксация зачищенных проводов в соответствующих креплениях.
В данном выключателе используются плоские площадки-зажимы прижимающие провод посредством затягивания винта.
Это позволяет закреплять достаточно крепко многожильный провод.

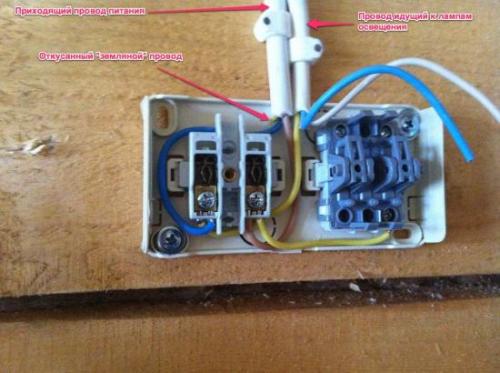

Здесь на фото указаны подводящий провод с напряжением 220 вольт (все работы должны выполняться при обесточенном подводе!!!) и отходящий провод к лампам накаливания.

Поскольку в использованной розетке не используется третий заземленный проводник, то в подводящем проводе он был откушен кусачками.

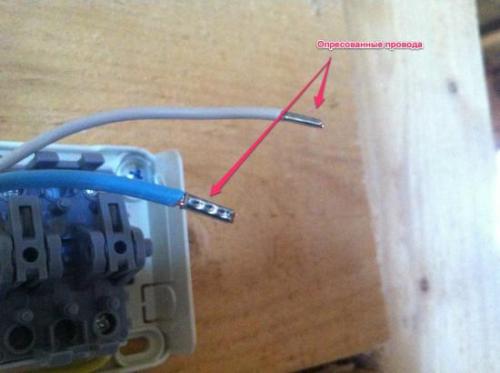

На фотографии ниже показаны опрессованные кончики проводов.
Я это делал для лучшего контакта в клеммах блока выключателя.

В принципе это желательно.
Если в использованных вами выключателях применяются плоские зажимы для проводов, то многожильные провода будут зажаты в них достаточно плотно.

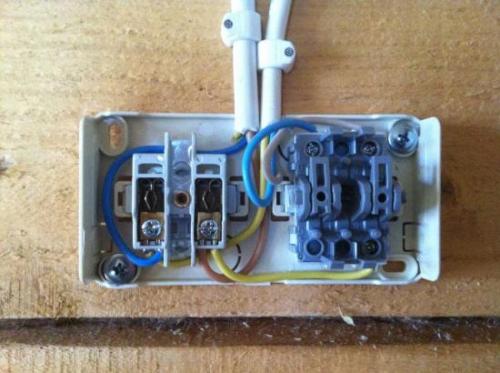

Вот что получилось после подключения всех проводников:

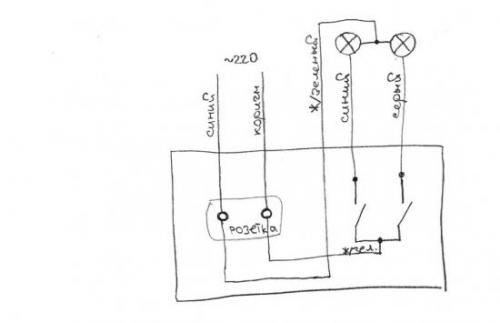

Для лучшего понимания можно посмотреть на данную блок-схему с указанием цвета проводников:

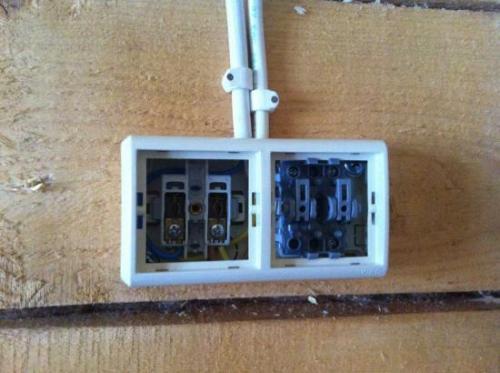

Далее одеваем общую рамку блока выключателя в которой предварительно по имеющимся направляющим выламываем перегородку для свободного прохождения проводов:

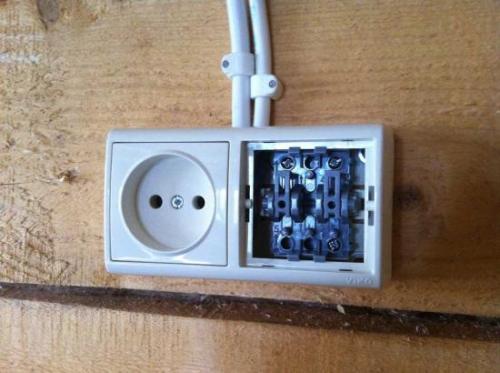

Прикручиваем площадку для розетки:

И защелкиваем клавиши выключателя:

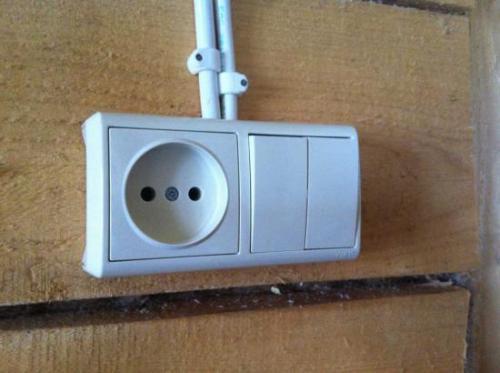

Вот и все!
Наш выключатель готов!
