Как сделать теплый пол в квартире своими руками. Понятие теплый пол

Как сделать теплый пол в квартире своими руками. Понятие теплый пол

Укладка теплого напольного покрытия и теплые водяные полы в квартире в европейских странах делают, начиная с 80-х годов прошедшего века. В Австрии, Швейцарии и Германии водяной теплый пол в квартире установлен в 60% домов. К отоплению для теплых полов подключаются разные источники энергии:

• инфракрасные излучатели;
• греющие электрические кабели;
• устройство ПЛЭН, пленки со встроенной электрической спиралью и другие.

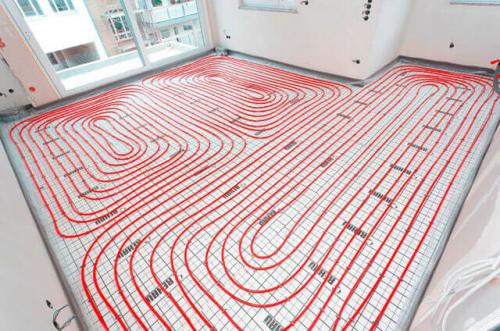

Теплый пол и технология его исполнения в рассматриваемом  случае предусматривает обогрев через уложенный трубопровод с горячей жидкостью, чаще всего это вода, иногда используют тосол или антифриз. Укладка водяного теплого пола требует равномерно укладывать трубы по поверхности пола.

При циркуляции жидкость в системе отопления проходит через централизованный источник нагрева, отдает тепло бетону, потом разогревается воздух. Технология укладки водяного теплого пола предусматривает нагрев воды автономным котлом, или теплые полы в квартире подключают от центрального отопления. В обоих случаях включение и монтаж водяного теплого пола можно выполнить своими руками.

Современные технологии упрощают монтаж водяного теплого пола. Используются трубы, конфигурация которых основана на молекулярной памяти сшитого полиэтилена. Это  снизило стоимость материалов, схема подключения водяного теплого пола и технология монтажа стали проще, повысилась надежность.

Установка и заливка теплого пола – процесс не сложный, сделать теплый пол водяной своими руками вполне возможно. Для этого отработано несколько методик и специальные материалы. Люди проявляют интерес, как подключить теплый пол комнаты к системе отопления, как своими силами осуществить данный проект.

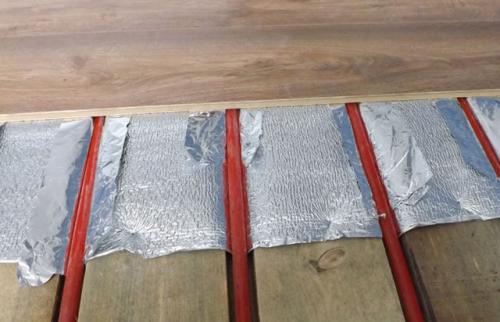

Как сделать теплый пол под ламинат. Какой вид теплого пола выбрать

Выпускаются такие виды теплого пола, как:

1. водяной;
2. кабельный;
3. пленочный инфракрасный.

Они все являются востребованными, но какой теплый пол выбрать под ламинат?

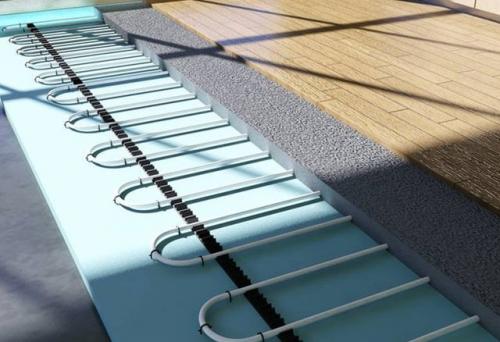

Водяным теплым полом является система труб, имеющих небольшой диаметр, которая располагается под полом и подсоединяется к центральному отоплению. Такой вариант под ламинат подходит, но лишь для частного дома. В квартирах над другими помещениями, в общем-то, запрещается укладывать водопроводные трубы.

Разумеется, можно попробовать согласовать проект или сделать систему без него, однако данный вариант обладает несколькими достаточно весомыми недостатками:

• Высокая цена на установку и последующее обслуживание водяного обогрева пола под ламинат.
• Если произойдет поломка, то ремонт будет очень дорогим.
• Если вдруг потекут трубы, то, кроме замены нагревательных элементов, потребуется поменять и ламинат уложенный сверху, так как из-за воды он станет непригодным для дальнейшего использования.
• Так как класть теплый пол под ламинат в данном случае необходимо с подключением к центральной системе отопления, то установить нужную температуру нагрева практически невозможно, а ламинат нельзя нагревать слишком сильно.

Наиболее популярным видом теплого пола является электрический или как его еще называют кабельный. Однако его нецелесообразно использовать в сочетании с материалами, имеющими низкий показатель теплопроводности. Ламинат относится именно к таким материалам.

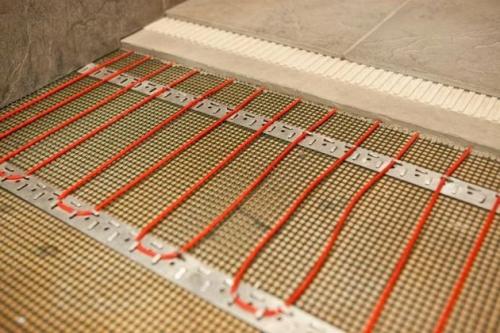

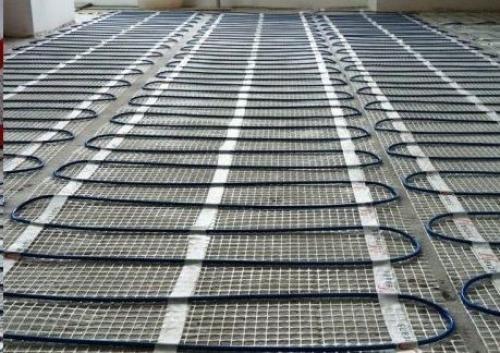

Нагревающий электрический кабель заливается цементной стяжкой, на которую затем кладется напольное покрытие. Провод, находящийся внутри стяжки, должен вначале прогреть ее, а затем от нее нагревается напольное покрытие.

На теплый пол под ламинат стелется подложка. Она имеет низкий показатель теплоотдачи, что еще больше уменьшает эффективность обогрева. Поэтому ламинат станет теплым примерно через час, при этом будут понесены большие энергозатраты.

Лучше всего теплый электропол подходит для обогрева поверхности из плитки или керамогранита. Эти материалы обладают достаточно высокой степенью теплопроводности и укладываются непосредственно на стяжку без использования подложки.

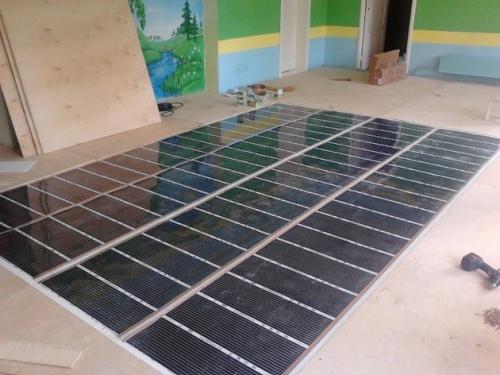

Пленочным теплым полом называют тонкую пленку, имеющую полоски токопроводящего материала. В основе данной системы обогрева лежит эффект инфракрасного излучения. Благодаря имеющимся достоинствам данный вид теплого пола лучше всего подходит для ламината (подробнее: « Как уложить пленочный теплый пол под ламинат «).

К достоинствам пленочного теплого пола относится следующее:

• Пленочный пол укладывается без применения клея и заливки стяжки.
• При использовании с напольными покрытиями, имеющими низкий показатель теплопроводности, является экономичным и эффективным.
• Не наносит вред здоровью и не портит ламинат, потому как поддерживает установленную температуру нагрева.

Ламинат нельзя нагревать больше 28-30°С, в противном случае он может деформироваться. К тому же при температуре выше разрешенной ламинат начнет выделять опасные для здоровья химические вещества формальдегиды.

Итак, на основе вышеизложенного материала можно сделать вывод, что наилучшим вариантом под ламинат является инфракрасный теплый пол. В отдельных западных фирмах уже налажено производство ламината со встроенной системой обогрева. Однако имеется существенный минус – стоимость такого покрытия очень высокая.

Как сделать теплый пол электрический под плитку. Электрический теплый пол для укладки под плитку

При наличии минимальных знаний в области домашней электрики многие электромонтажные работы можно производить самостоятельно. Но при этом никогда не забывать технику безопасности и выполнять все операции качественно, дабы потом не переделывать. В этой статье вы познакомитесь с технологией укладки электрического тёплого пола под плитку, а под её конец сможете самостоятельно произвести всю последовательность монтажа.

Основные разновидности электрического тёплого пола

Прежде чем приступать к монтажу, необходимо выбрать подходящий по цене и продуктивности тип электрического пола. Их существует несколько разновидностей:

• . Наиболее распространённый вид электропола, оптимально сочетающий в себе доступность по цене и долговечность в плане эксплуатационного срока. В качестве нагревательного элемента используется одиночный кабель с высоким сопротивлением, преобразующий электрический ток в тепло. Устройство такой системы позволяет поверх неё заливать бетонную стяжку, которая впоследствии работает как тепловая подушка.
• . Плиточные элементы могут быть как конвекционного, так и инфракрасного принципа действия, но КПД обоих практически одинаков, как и ценовая политика. Основное преимущество таких изделий: простота монтажа, так как плиты выпускаются в удобных рулонах, которые достаточно только размотать, закрепить на какой-либо основе и подключить к сети.

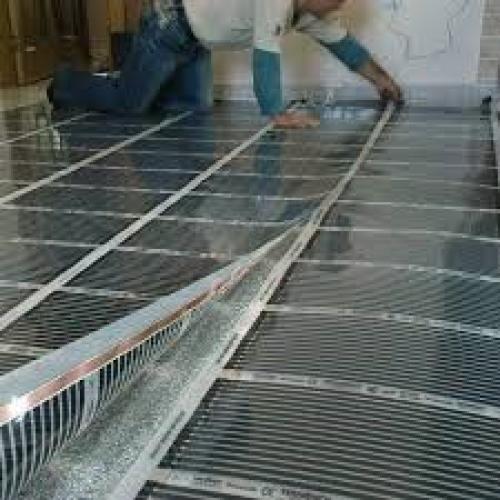

• . Электронагревательный элемент в виде тонкой плёнки очень популярен при монтаже деревянных полов. Преимущества: тонкая, практически невесомая конструкция, не вызывающая проблем при монтаже, солидный КПД, длительный срок эксплуатации. Но, к сожалению, положить на плёнку бетонную стяжку нельзя — это нарушит работу нагревательных пластин.
• . Идеальный материал, если возник вопрос «Как сделать электрический тёплый пол под плитку?» Стержневые конструкции нагрева выдерживают большие нагрузки и при этом стойки к коррозии, соответственно, прослужат много лет. Даже при повреждении или выходе из строя одного стержня, остальные элементы системы продолжают исправно функционировать.

Бюджетный теплый пол своими руками. Устройство водяного теплого пола своими руками

Существуют разные варианты теплого пола в частном доме, но самым популярным видом являются водяные. Конструктивно такое отопление представляет собой уложенную под напольным покрытием систему трубопроводов, по которым проходит горячий теплоноситель. Трубы подключаются или к уже имеющейся отопительной системе, или напрямую к источнику тепла.

Водяной теплый пол включает в себя следующие элементы:

1. Трубы . Для обустройства теплого пола чаще всего используются металлопластиковые или полиэтиленовые трубы. Оба материала отличаются хорошей теплопроводностью и небольшим коэффициентом температурного расширения.
2. Коллектор . Данный элемент необходим для формирования надлежащей разводки – каждый контур отопления должен иметь отдельные выводы. В недорогих коллекторах имеются только запорные шаровые краны, в том время как хорошие устройства снабжаются клапаном, позволяющим регулировать температуру в каждом отдельном контуре.
3. Циркуляционный насос . Насос обеспечивает нормальную циркуляцию теплоносителя в теплых полах. Если в отопительном оборудовании имеется встроенный циркуляционный насос, то необходимость в отдельном устройстве отсутствует.
4. Демпферная лента . Такая лента прокладывается по всему периметру помещения и позволяет компенсировать расширение стяжки при нагреве. Стандартные демпферные ленты изготавливаются из вспененных полимеров.
5. Крепежные элементы . Если укладка выполняется на маты, то функцию креплений для труб будут выполнять именно они. Во всех остальных случаях потребуются специальные кронштейны, оборудованные замками и анкерным креплением.

Как сделать теплый пол в частном доме. Подключение водяного теплого пола к основной системе отопления

Итак, с первым вопросом установки теплого пола в частном доме мы разобрались – как ни крути, а придется пол переделывать, вкладывая в это дело немалые деньги. А как же быть с разводкой труб по дому? Не переживайте, рушить еще и стены не придется – в частном доме без проблем можно запитать систему от стояка основного отопления.

В квартирах реализовать подобное намного сложнее, так как приходится согласовывать действия с теплосетями

В квартирах этот вопрос так легко не решается, так как для подключения требуется согласования с теплосетями. При запуске системы в работу вы заберете определенное количество тепла, и его недополучат другие жители вашего подъезда. Если в квартире нет индивидуального отопления, то ответ из служб будет всегда отрицательным. В качестве альтернативы вы можете использовать электрические теплые полы.

Схема врезки теплого пола в отопительную магистраль

Чтобы оборудование работало нормально, нужно обеспечить два обязательных условия.

1. Вода в трубах не должна нагреваться сильнее 55-ти градусов по Цельсию . Такой перегрев чреват повреждением напольного покрытия и выделением токсичных веществ из недорогих материалов ( ламината , линолеума ). По перегретому полу босиком будет ходить неприятно.
2. Обеспечить нужно потребный расход тепла , иначе на радиаторах температура снизится и никакого изменения в уровне обогрева вы не получите – только перераспределение его в помещении.

Подключить теплый пол можно несколькими способами.

Прямое подсоединение

Самый простой и примитивный способ – прямое подсоединение выводов теплого пола к радиатору отопления. Первый конец подключается к подаче, а второй на обратку. Приемлемого обогрева пола таким способом вы добьетесь только при соблюдении таких моментов.

Водяной пол подключен последовательно с радиатором

1. Общий котел, греющий воду, должен уметь в автоматическом режиме поддерживать температуру воды в системе. Если такой функции у него нет, отрегулировать нагрев будет проблематично.
2. Общая площадь обогреваемого помещения не должна быть больше 10 квадратов.
3. В систему ставится мощный насос, который обеспечит хорошую циркуляцию теплоносителя.

Замена или совмещение

Применять такое подключение не советуем по причине следующих недостатков.

1. Вода всегда двигается по пути наименьшего сопротивления. Этот путь пролегает через центральную магистраль, то есть основные трубы и радиаторы. По извилистым путям теплого пола жидкость будет двигаться с меньшей скоростью, что будет приводить к снижению температуры.
2. При увеличении температуры в системе, полы могут прогреваться больше положенного.

Некоторые горе-мастера подключают контур теплого пола к обратке, причем в разрыв. Делать так никогда не стоит. Да, вода потечет через контур, только вот расход теплоносителя существенно уменьшается. Хуже греют и пол, и радиаторы.

Подключение теплого пола через клапан

Правильным решением в такой ситуации будет подключение контура обогрева пола через клапан-терморегулятор РТЛ. Устанавливается такой он на обратке от батареи, после чего выполняется его точная настройка.

РТЛ клапан с терморегулятором

1. Устройство это сделано таким образом, что внутренние части (сильфон) реагируют согласно настройкам на изменение температуры. При достижении указанного порога клапан перекрывается, и вода в контуре теплого пола останавливается, отдавая тепло окружающему пространству.
2. В это время через радиаторы теплоноситель продолжает течь, что позволяет их оперативно нагреть.
3. Тепловая энергия от труб через стяжку или металлические пластины передается напольному покрытию, тем самым обеспечивая его прогрев.
4. Устройство имеет нижний пороговый уровень температуры теплоносителя, при достижении которого клапан снова открывается. Точнее все это происходит постепенно – нет разового перекрытия, а потом полного открытия. Фактически, ток воды просто замедляется, останавливается, ускоряется и так постоянно по кругу.

Строение терморегулирующего клапана

Такой режим работы не дает остынуть радиаторам. Отлично, все это хорошо, но и эта система имеет существенные недостатки. Первый – общая длина трубопровода не должна превышать 50-ти метров. При превышении этого порога наступает неравномерный прогрев пола, что связано с высоким гидравлическим сопротивлением – очень много поворотов. Решить этот вопрос можно путем разделения контура на 2-3 независимых участка.

Плюсов, несомненно, больше.

1. Такое подключение намного выгоднее систем, в которых входят мощные насосы и смесительные узлы.
2. Подогрев пола можно сделать в любом помещении, где установлен радиатор – от котла не нужно тянуть многометровые магистрали. Снова вперед выходит вопрос экономии.
3. Когда в радиаторах стоят воздушные терморегуляторы, пол можно запускать летом – он работает, а батареи остаются холодными.

Электрический теплый пол в частном доме. Виды теплых полов

Многолетняя практика использования технологии «теплый пол» показала ее эффективность: равномерное распределение тепла по всей площади помещения и экономичный расход энергии . Существуют некоторые ограничения: нагревать напольное покрытие более 30-40 ̊С не рекомендуется, это создаст определенный дискомфорт при ходьбе, можно обжечь босые ноги.

При большом количестве комнат, высоких потолках, особенно в регионах, где низкие температуры стоят длительное время года, полагаться полностью на напольный контур отопления не следует. Можно сделать теплый пол в доме своими руками и использовать его как дополнительный источник в системе общего отопления.

Сделать грамотный расчет отопительной системы с учетом теплопотерь самостоятельно сложно. Это делают высококвалифицированные инженеры-теплотехники, при этом учитываются многие параметры:

• объем помещения;
• толщина и вид стройматериалов стен и напольного покрытия;
• климатическая зона;
• среднегодовая температура, розы ветров и многое другое.

Стоят такие расчеты недешево, легче в частном доме своими руками установить теплый пол, воспользовавшись уже наработанной статистикой. Практика показывает, что на севере России в кирпичных зданиях с толщиной несущих стен 60 см теплый пол используется как дополнительный подогрев. В средней полосе и южных районах можно применять эти технологии в качестве основной системы отопления.

Существует две основных конструкции теплых полов:

• водяной теплый пол, где прокладываются трубы с циркулирующим по ним жидким теплоносителем;
• под напольные покрытия укладываются греющие электрические кабели или пленки.

Точный расчет и планировка схемы укладки труб или греющих кабелей производятся с учетом того, какой вид теплых полов устанавливается, и на каком объекте.

Водяной теплый пол от отопления центральной системы монтировать не рекомендуется, это противозаконно. Этот вопрос нужно согласовывать с коммунальными службами, что очень сложно, и не факт, что все впоследствии будет надежно функционировать. Теплые полы в доме лучше делать от автономного котла на своем топливе.

Устройство теплого пола и расчет количества тепла, необходимого для пола в частном доме в определенном помещении, делаются исходя из практического опыта. Укладка кабеля или труб длиной 3-5 метров на 1 м²с шагом не более 30 см позволяет выделяться теплу 60-80 кВт/м². Этого достаточно для отопления жилого частного дома. В помещениях обеспечивается температура до 25 ̊С в средней полосе и на юге России с хорошо утепленными стенами и окнами.
