Установка двойной розетки в один подрозетник требует выполнения определенных подготовительных действий. Первым делом следует определить принадлежность проводов, узнав, где фаза и ноль.

Самый простой способ – изучить кодовую маркировку изоляции:

• фазный провод окрашен в красный или коричневый цвет (реже белый или черный);
• нейтраль имеет бело-синюю или голубую изоляцию;
• заземление всегда окрашено в зелено-желтый цвет.

Подробно с особенностями маркировки жил электрокабеля ознакомит следующая статья , с которой мы советуем ознакомиться. Но для большей надежности лучше перестраховаться, выполнив измерения.

Незаменимым помощником в этом деле станет обычная или электронная отвертка, оснащенная на конце индикатором – лампочкой или светодиодным определителем

Чтобы определить принадлежность проводов, снимают крышку с вышедшего из строя устройства и по очереди прикасаются отверткой с чувствительным индикатором к каждому оголенному проводу: на нейтральном – световой сигнал будет отсутствовать, а на фазе – загорится.

Если провода заземления в доме не предусмотрено, работа по установке немного упрощается.

Прежде чем приступать к обустройству электроточки, необходимо обесточить помещение. Для этого рычаги автоматических выключателей на щитке опускают вниз, переводя в положение «выключено». В месте установки двойной розетки напряжение рекомендуется проверить повторно.

Если на фазе еще присутствует ток, это указывает, что еще не все подводящие линии обесточены. Поэтому так важно перед началом работ отключать все автоматы, а не ограничиваться только теми, что контролируют идущие к розетке провода.

Двойную штепсельную розетку с защитным контактом устанавливают, если устроена система заземления частного дома. В многоэтажных домах нет смысла в приборах с заземлением, т.к. там выполнено зануление

Нанесение разметки на стену

Розетку размещают неподалеку от идущего в стене провода или от распределительной электрической коробки. Место размещения будущего устройства намечают карандашом.

Перед тем как поставить двойную розетку с двумя «стаканами», необходимо определить расстояние между просверленными отверстиями. Для этого отмечают центр первого подрозетника. Это точка пересечения диагоналей. По такому же принципу определяют центр второго устройства.

На отмеченном месте в стене выполняют углубление таких размеров, чтобы в него свободно поместился стакан – внутренний корпус устройства

Для просверливания отверстия в самой стене используют коронку, диаметр которой на пару миллиметров превышает размер приобретенного подрозетника. Если с кирпичной или гипсокартонной стеной проблем возникнуть не должно, то для просверливания отверстия для установки розетки в бетонную стену придется выставить на перфораторе ударный режим.

С правилами и технологией монтажа подрозетников в стены из бетона и гипсокартона ознакомит материал, собранный и систематизированный в предложенной нами статье.

Глубина отверстия должна быть такой, чтобы «стакан» не выступал за поверхность стены. Просверлив нишу, необходимо вычистить ее середину. Для этого используют зубило и молоток. Гипс без особых сложностей можно сбить стамеской или отверткой.

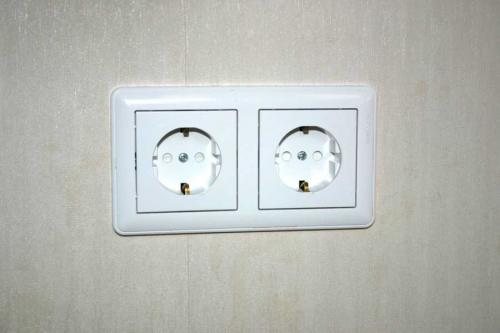

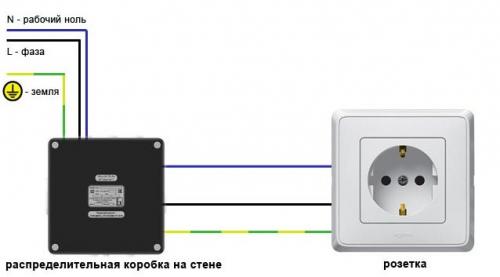

Как подключить двойную розетку legrand. Как подключить двойную (сдвоенную) розетку

Типы двойных розеток

Кроме двойных розеток существуют также одинарные и многогнездные. Вид оборудования зависит от числа входящих в него штепсельных разъемов. Относительно модификации устройства могут быть двух видов:

1. Закрытые – приборы, которые имеют затворы, прикрывающие контактную часть. Подходят для квартир, в которых проживают дети.
2. Открытые – розетки стандартного вида.

Типы двойных розеток

Также изделие может иметь или не иметь заземления. В розетках с заземлением есть заземляющие контакты, которые предохраняют электронику от перебоев напряжения.

Оборудование без заземления устанавливается в помещениях, где оно не предусмотрено (офисы, старые жилые дома). В таких зданиях подключение конструкции с заземляющим контактом не будет иметь смысла, потому что его будет не к чему подсоединить.

В современных домах и многоэтажках, где заземление предусмотрено, устанавливают розетки с заземлением.

Такие типы устройств различить несложно.

Двойные розетки с заземлением и без него

Существуют конструкции, защищенные от влаги, а также от пыли и грязи.

Другие виды конструкций:

• наружные;
• скрытые (внутренние);
• стандартные;
• полярные.

Цены на розетки двойные накладные

Розетка двойная накладная

Классификация

Разнообразие современных моделей, предлагаемых производителями – впечатляет. В основном они характеризуются по трём важным моментам, которые нужно всегда учитывать:

• Штепсельная вилка электроприбора, от которой зависит форма разъема;
• Страна-производитель;
• Материал, задействованный в процессе изготовления.

Двойные розетки бывают различной конфигурации, вида, формы, модификации. Различаются по разъемам, используемым в разных странах. На российском рынке и в СНГ – они круглые, отличаются между собой лишь диаметром. Для защиты от детского любопытства изготовляются с защитными крышками и шторками.

Чаще всего применяются следующие виды устройств с двумя гнёздами:

• Внутренние;
• Наружные;
• Накладные;
• Встраиваемые;
• Навесные;
• С заземлением;
• Пружинные;
• Обычные, без заземления;
• Штекерные;
• С заземлением и защитной рамкой;
• С закрытыми гнёздами;
• Со шторками;
• Имеющие резиновые прокладки для защиты от влаги и сырости;
• С защитным отключением;
• С встроенным таймером;
• С кнопкой, встроенной в устройство, при нажатии на которую выбрасывается штепсельная вилка;
• С закрывающейся крышкой.

Установка двойной розетки в один подрозетник

Двойная розетка состоит из двух штепселей, но устанавливается в один подрозетник. С применением определенных инструментов самостоятельно установить изделие несложно, нужно только соблюдать некоторые правила.

Инструменты для установки двойной розетки

Набор инструментов, необходимых для присоединения двухгнездовой розетки:

• отвертка, по размеру соотносимая с шурупами конструкции;
• отвертка, покрытая диэлектриком;
• кабель (при замене изделия не потребуется);
• перфоратор;
• розетка;
• ножик;
• саморезы;
• кусачки;
• мультиметр.

Что нужно знать перед тем, как подсоединять двойную розетку?

Перед тем, как приступать к установке конструкции необходимо провести некоторые предварительные мероприятия:

• выбор места для розетки;
• прокладка кабеля;
• монтаж подрозетника;
• выбор определенного типа розетки.

Выполнить установку устройства самостоятельно будет проблематично без представления о том, чем в электрике являются фаза и ноль. Так называются проводники электричества в розетке. Через фазный электропровод подается ток, нулевой же служит для защитного зануления конструкции. В новых видах розеток встречается и третий кабель – защитный нулевой, дополнительно оберегающий изделие и предотвращающий замыкание.

Обычно фаза располагается справа, но не лишним будет проверить ее положение. Для этого воспользуйтесь специальной отверткой-тестером или мультиметром. Руки необходимо обезопасить резиновыми перчатками. При тестировании отвертка укажет на местонахождение фазного провода световым сигналом. После проведения измерений линию обязательно нужно обесточить.

В помещении, где предусмотрено заземление, у розетки также имеется заземляющий контакт. «Земля» присоединяется только к центральной клемме прибора.

Визуальная схема подключения розетки

Цены на розетки двойные с заземлением

Розетка двойная с заземлением

Инструменты и материалы

Из инструментария мастеру будут необходимы крестовидная и плоская отвертки, пассатижи, приспособление для зачистки оплетки (например, канцелярский нож), уровень. Если планируется установить устройство на новое место, для сверления гипсокартона, бетона или дерева потребуется перфоратор.

Чтобы установить розетку, необходимы дополнительные материалы:

• изоляционная лента;
• подрозетник;
• саморезы.

Кабель из соответствующего материала будет нужен, если придется сделать новую розетку, а не поменять старую. Если есть возможность, рекомендуется прокладывать провода в гофру — это дополнительная мера безопасности от пожара.

Как подключить двойную розетку schneider. Правила подключения двойной розетки

Существуют разные варианты подсоединения конструкций, включающих группы розеток, выключателей или совмещенных изделий. Но основой всегда являются одинарные приборы для единственного потребителя, которым может быть что угодно, например, светильник, телевизор, утюг или компьютер.

Самым насыщенным по количеству потребителей помещением в стандартной квартире является кухня. Особенно, если это малогабаритная «хрущевка» или «брежневка». Здесь находится место даже для стиральной машины, которая не помещается в совмещенном санитарном узле. Сейчас диапазон используемой техники настолько широк, что 2-3 розетками никак не обойтись.

Современные кухонные гарнитуры скрывают за своими сверкающими панелями самые уникальные изобретения, помогающие облегчить труд хозяйки:• электронные или газовые варочные панели;• посудомоечные машины;• вытяжные системы;• холодильники, рефрижераторные комплексы и камеры.

Это не считая микроволновок, электрочайников, кофеварок и прочей мелочи. И все они требуют своего места включения. Система включения при этом имеет двухэтажную планировку. Первый план располагается на уровне пола, второй – на высоте человека среднего роста.

Важно! Перед началом подключения двойной розетки к одному кабелю нужно отключить соответствующий автомат на щитке питания, если их там несколько. При отсутствии такового – отключается общий.

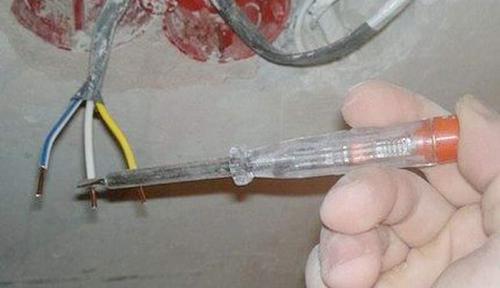

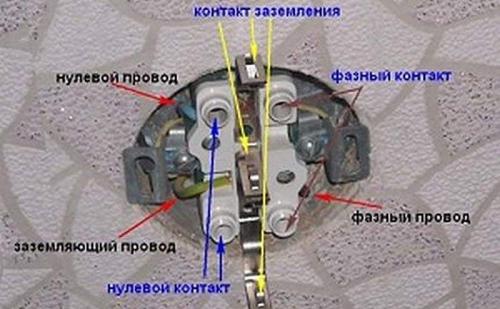

Подключение проводов к двойной розетке выполняется следующим образом. Для проверки их принадлежности к фазе или нулю нужен простой тестер в виде отвертки с индикатором на ручке. Если при касании отверткой провода индикатор засветился, значит это фаза, если нет – провод нейтральный. Согласно правилам, разная расцветка проводов говорит о принадлежности. Обычно коричневый – это фаза, голубой – ноль, а желтый с зеленым – заземление. Еще одно правило подключение проводки. К правой клемме подключается фаза, к левой – ноль, к центральной, со скобой – земля.

Заметка! Сдвоенные розетки имеют общую клемму питания. Ток на каждое устройство поступает через распределительную планку. При одинаковом напряжении в сети (220 В) сила тока на каждый прибор будет зависеть от мощности подключаемой техники. Розетка хоть и двойная, но нагрузочная мощность не увеличится в два раза. Обязательно, чтобы подходящий к розетке кабель имел сечение не меньше, чем общий по дому (оптимальный вариант – одинаковое). Материал жил также должен совпадать. Если вся разводка медная, то и к устройству подводится медный кабель.

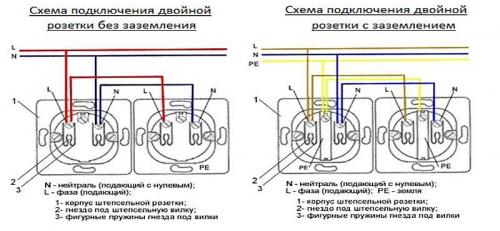

Схема подключения двойной розетки с заземлением

При использовании маломощных устройств, типа ноутбука, светильника для их питания пригодится моноблок двойной розетки. Она вставляется в имеющийся подрозетник и подключается по старой схеме. В этом случае не нужно прокладывать новые кабели, сверлить в бетонной стене место рядом для другого подрозетника и крепить его.

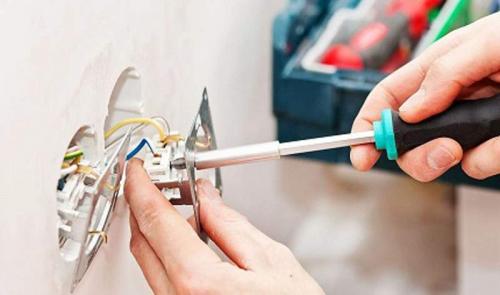

Для демонтажа старой розетки снимается лицевая панель откручиванием двух винтов. Если после снятия отслужившей свой срок розетки остались провода достаточной длины (10-12 см), то они подключаются к контактам нового прибора. Для этого нужно ослабить зажимающие винты на клеммах, вставить туда оголенные концы фазы и нуля, каждый в свою нишу и плотно снова затянуть винты. Провод с заземлением подсоединяется к центральной клемме, на которой находятся скобы.

Важно! К какому контакту подключать фазу и нуль не принципиально. Главное – не к одному контакту, чтобы не произошло короткого замыкания.

После подключения проводов приступают к укладке суппорта в подрозетник. При этом нельзя допустить, чтобы под распорные лапки попала проводка. Их металл при затягивании винтов может повредить изоляцию. После установки в подрозетнике корпус розетки фиксируется распорными лапками и саморезами. Сверху монтируется декоративная накладка, которая при правильном монтаже подрозетника в стене или под гипсокартоном ложится четко на их поверхность вплотную и без зазора.

Подключение двойной розетки без заземления отличается только лишь тем, что третий провод «земля» отсутствует. В конструкции прибора не предусмотрен контакт для его использования. Такие розетки можно устанавливать в сухих помещениях. От них могут запитываться самые маломощные приборы, не требующие заземления.

Заметка! Современные вилки бытового оборудования не удобны для включения в сдвоенные евророзетки. Приходится их поворачивать. Поэтому, чтобы устранить этот дискомфорт можно воспользоваться двумя одинарными гнездами.

Как подключить двойную накладную розетку. Технология монтажа: как сделать?

Совет
Необходимо изучить тип монтируемой розетки, выбрать наиболее подходящую методику.

монтажа розетки

Как поставить устройство накладного типа?

Действия должны выполняться по такому алгоритму:

1. В квартире или доме отключается питание в сети.
2. С прибора снимается декоративная крышка.
3. К месту фиксации прикладывается прибор.
4. Точки, в которые будут вкручиваться дюбели, отмечаются карандашом или маркером.
5. Дрелью просверливаются углубления на глубину, равную кожуху дюбелей.
6. Вставляются кожухи, расширяется верхняя часть отверстия, если нужно, чтобы шапочки не мешали плотному прилеганию прибора к стене.
7. Дюбели вставляются в отверстия монтажной планки, вкручиваются отвёрткой или забиваются молотком.
8. В клеммы заводятся провода нуля и фазы.
9. Розетка фиксируется, проверяются на прочность крепления.
10. Проверяется работоспособность.

Изделия скрытой проводки

1. Требуется отметка места крепления, а если нет проложенных от распределительной коробки проводов, то и пазов под проводку.
2. Высверливается углубление под коробку корончатым сверлом или с победитовым напылением (в бетонных, кирпичных стенах).
3. Штробятся канавы для укладки проводки.

Подключение после таких операций выполняется так:

1. В квартире отключается питание сети.
2. Отверстия подготавливаются, очищаются от пыли.
3. С помещением на внутреннюю полость цементного или гипсового раствора вставляется подрозетник.
4. Необходимо дождаться схватывания материала, чтобы не нарушить положение коробки.
5. Для подключения проводов от распределительной коробки снимается изоляция с 0,5-1 см на конце.
6. Провода заводятся в отверстия клем, закрепляются закручиванием шурупов. Необходимо хорошо их затянуть, чтобы болтающийся провод не приводил к нагреву или искрению контакта.
7. Прибор устанавливается на саморезы, фиксируется на подрозетнике.
8. Проверяется работоспособность.

правильной установке розетки
Внимание
Напряжение между заземлением и фазой, нейтралью и фазой должно быть 220 В, если измерения проводятся мультиметром.

Схема подключения устройства

1. Сначала на расстоянии примерно 10 см от края необходимо зачистить общую изоляцию провода, чтобы получить доступ к трём жилам. Даже примерно на 0,5-1 см снять ножом или кусачками изоляцию с концов проводов. Необходимо очень аккуратно выполнять все операции, чтобы не повредить изоляцию, что приведёт к короткому замыканию и перегоранию розетки. Для подключения заземляющего провода есть дополнительное отверстие, которое расположено дальше от силовых выходов. На функционирование прибора очерёдность подключения проводов не влияет.
2. Необходимо обеспечить хорошую изоляцию и надёжность контактов. Для этого надеваются термонасадки, подсовываются поближе к клеммам и оплавляются зажигалкой. Главное — не передержать огонь, чтобы не расплавить изоляцию полностью, достаточно 1–2 секунд.
3. Нужно прочно затянуть шурупы, которые фиксируют провода, чтобы из-за плохого контакта не возникал разогрев или искрение.

Как подключить двойную розетку с четырьмя проводами. Сборка розетки с четырьмя проводами и для чего они нужны

Итак, у вас что-то случилось, пришлось разбирать и собирать розетку. При сборке вы столкнулись с проблемой – в розетке 4 провода. «Что это, зачем и какие провода подключать?» – наверное, эти вопросы вы сначала себе задали. Давайте разбираться, для начала – для чего в розетке 4 провода.

Современные розетки устроены системой, то бишь электричество идёт от источника к одной розетки, от розетки к другой, от той к третьей и так дальше.

Благодаря этому решению в доме используется меньшее количество проводов, чем если бы при подключении напрямую от источника питания к розетке.

Таким образом от источника питания идёт два провода – фаза и ноль, два других провода идёт к другой розетке и передают на неё электричество.

Источник svouimirukami.ru

Разобраться какие провода подключать весьма просто.

Для этого вам понадобится индикатор напряжения. При включённом питании проверяем индикатором все четыре провода, лишь на один, из которых сработает индикатор.

После отключите питание и подключите провод фазы к розетке через клеммы. Методом подбора нужно будет выбрать провод нуля.

Не подключайте провода при включённом питании, это опасно. Всегда перед подключением провода выключайте питание.

Ну а дальше просто подключите оставшиеся провода – к каждому проводу пару.

В случае если у вас нет индикатора напряжения, то придётся самостоятельно подобрать провод фазы и нуля, после чего всё также подключить вторую пару.
