Какая система отопления лучше: однотрубная или двухтрубная?

Какая система отопления лучше: однотрубная или двухтрубная?

7 мин.

Общие вопросы

Строительство собственного дома — работа масштабная, всегда вызывающая множество вопросов. Один из них — тип домашнего отопления, при выборе которого часто возникают затруднения. Существует лишь два потенциальных кандидата — однотрубная и двухтрубная конструкция, но у каждой из них есть как достоинства, так и недостатки. Виды отличаются способом доставки теплоносителя, поэтому ответить на вопрос, какая система отопления лучше: однотрубная или двухтрубная, можно только после близкого знакомства с обеими. Только досконально изучив оба варианта, принципы их работы, плюсы и минусы, можно принять взвешенное решение в пользу одного.

Чем отличаются системы?

Многие владельцы, оказавшиеся на перепутье, не могут решить, какому из видов отопления все же отдать преимущество. Ассортимент невелик, конструкций всего две: это однотрубная или двухтрубная схема. При выборе учитывают метраж, этажность дома, бытовые потребности, желание (или возможность) потратить на благоустройство приличную сумму.

В однотрубной системе тепло распространяется, последовательно нагревая комнаты, только по одной трубе. Ее «соперница» предусматривает два трубопровода: первый подает теплоноситель в отопительные приборы, второй отводит от радиаторов отработанную, остывшую жидкость для последующего ее нагрева в котле.

Еще одна тема для рассмотрения — открытые и закрытые системы. Эти типы имеют несколько серьезных отличий.

1. Место установки расширительного бака. Открытое отопление подразумевает его монтаж в верхней точке задания. Для закрытого типа место не важно.
2. Открытое отопление нуждается в прокладке труб большого диаметра, а они в помещениях выглядят не лучшим образом, монтаж их тоже более сложен. Постоянное давление в закрытой системе позволяет использовать более узкие трубы.
3. Последняя потребует больших расходов, однако большое преимущество закрытых конструкций — меньший диаметр контуров, он дает возможность относительно легко их монтировать, а потом так же просто замаскировать.

Какая самая лучшая система отопления в частном доме. Водяное

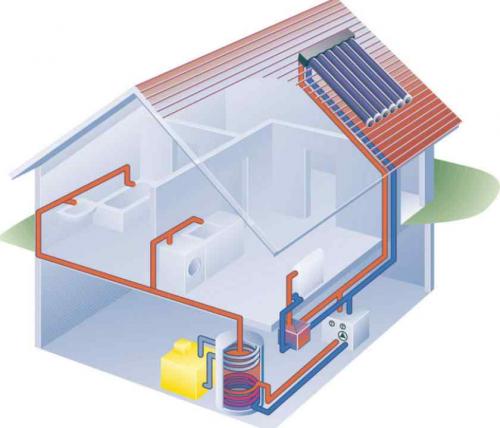

Одной из самых популярных и простых систем считается водяное отопление. Она представляет собой замкнутую цепь с центральным элементом – котлом. Он генерирует тепло и передаёт воду по теплопроводным трубам и радиаторам, после чего поток поступает обратно.

Чуть реже в качестве нагревательной жидкости может выступать антифриз, а топлива – керосин, уголь, дрова, электричество и другое сырьё.

Такой непрерывный принцип не требует затрат на дополнительный расход воды. Но и недостатки у системы тоже есть: чтобы отопить обширную площадь, потребуется немалое количество времени и топлива. Водяной котёл долго нагревается, а иногда оказывается малоэффективным без вспомогательных устройств, таких как теплоаккумулятор.

Материалом для труб чаще всего выступает:

• Сталь. Лучше выбирать оцинкованную или нержавеющую, чтобы избежать образования коррозии.
• Медь. Считается самым дорогим вариантом, однако, и самым надёжным. Такие трубы выдерживают высокое давление и температуру. Выбирайте именно медные трубы, если хотите, чтобы отопительная система не вышла из строя долгие годы.
• Полимеры. Оптимальный вариант – металлопластмассовые трубы. Они просты в монтаже, не собирают конденсат и не покрываются ржавчиной. Но стоит быть аккуратными с резким перепадом температуры перемещающейся жидкости или «разморозкой» дачи после зимнего периода. Труба может не выдержать и начнёт протекать.

Существует несколько разновидностей систем. Каждая отличается своими плюсами и минусами, а также нюансами монтажа.

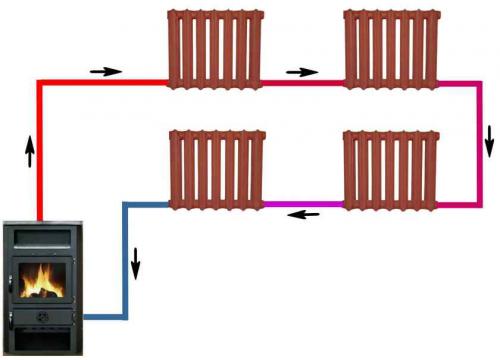

Однотрубная система

Самая простая система, которую можно собрать самостоятельно. Один котёл соединён с радиаторами по линейному принципу: горячая вода проходит через все пункты магистрали и возвращается обратно в теплоноситель. С помощью дополнительных задвижек можно регулировать подачу тепла в разные помещения.

Проложить такое отопление в частном доме можно как в горизонтальном, так и вертикальном направлении. В случае с отоплением по вертикали, котёл лучше устанавливать на верхних этажах и пускать трубопровод вниз.

Минус такой системы в неравномерном нагревании дома, так как более отдалённые помещения всегда будут более прохладными. Подойдёт такой вариант для небольших коттеджей и садовых домиков.

Двухтрубная система

Более сложная система отопления частного дома, с которой не всегда можно справиться без помощи профессионала. В конструкции задействовано сразу две трубы: по одной вода следует к приборам отопления, а по другой – возвращается обратно. Увеличивается не только площадь отопления, но и эффективность. Тепло передаётся равномерно в каждую комнату, где установлен радиатор. Чтобы вода остывала медленнее, на батареях устанавливаются терморегуляторы.

Ещё одно преимущество – разнообразие разводок:

• Горизонтальная тупиковая. Такой тип установить проще всего, но вот температуру контролировать сложнее. Трубы присоединяются к радиаторам сверху и снизу. Чтобы такое приспособление принесло пользу – без циркулярного насоса не обойтись. Он создаёт дополнительный расход электроэнергии, но рациональнее расходует топливо и отапливает все помещения одинаково.
• Горизонтальная попутная. Потоки горячей и остывшей воды движутся по параллельным трубам и поддерживают температуру на нужном уровне.
• Горизонтальная коллекторная. С такой структурой можно добиться максимально равномерного прогрева всего дома. Конструкция имеет множество разветвлений. Трубопровод отходит от каждой батареи, что усложняет процесс установки.
• Вертикальная с верхней разводкой. Вертикальная разводка пригодится в домах с тремя этажами и больше. Трубопровод прокладывается на верхнем уровне или чердаке, после чего тепло распределяется по стоякам к отопительным приборам.
• Вертикальная с нижней разводкой. Основной блок расположен в подвальном помещении – отопитель движется уже вверх и проходит через все установленные радиаторы.

Какая система отопления лучше ленинградка или двухтрубная. Ленинградка или двухтрубная система отопления —, что выбрать?

Монтаж отопительной системы проводится разными способами. Главным элементом отопления считается котёл, который вырабатывает тепло. далее теплоноситель транспортируется по трубам к радиаторам за счёт естественного расширения жидкости во время нагревания или принудительно при циркуляционного насоса. Контур отопления может выполняться из одной трубы (ленинградка) или двух трубопроводов. В нашей статье проанализируем каждую из систем, ознакомимся с их преимуществами и недостатками, что поможет сделать правильный выбор.

Какая система отопления лучше для частного дома однотрубная двухтрубная. Какую систему отопления делать: в одну или две трубы

При планировке обогрева частного дома встает вопрос, какую систему отопления лучше применить — двухтрубную или однотрубную, и в чем их отличия? У каждого из вариантов есть свои плюсы и минусы, от которых зависит будущий комфорт и уют в вашем доме.

Если Вы на распутье и в сомнениях, читайте статью до конца — я расскажу на примерах и покажу на схемах, от чего зависит правильный выбор, и что на него влияет.

Отличия однотрубной и двухтрубной систем отопления

Данные системы отличаются не количеством смонтированных друг над другом труб — их можно установить параллельно хоть десяток. К примеру, если они выполняют роль теплообменников.

Отличие же данных систем состоит в подключении радиаторов:

• В однотрубной входящий и отводящий отводы радиатора соединены с одной трубой.
• В двухтрубной радиатор запитывается из подающей трубы, а с остывшая вода выводится в обратку.

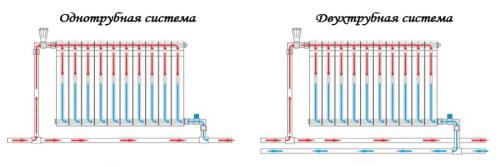

Примеры двух вариантов на картинке.

И здесь неважно, идут ли трубы по кольцу периметра дома или замыкаются на последнем радиаторе и возвращаются назад. Все отличие систем состоит в том, куда отводится остывшая вода из теплообменников.

Этот нюанс определяет выгоды и недостатки обоих вариантов, о чем мы сейчас поговорим.

Основные плюсы и минусы двух систем

Минусы однотрубной системы отопления состоят в следующем:

• Остывшая вода из радиаторов поступает обратно в подающую трубу, и, соответственно, понижает температуру теплоносителя.
• Если радиаторов много (более 4-5), в крайние по движению поступает более холодая вода и обогревают они заметно хуже.

К минусам двухтрубного контура стоит отнести более дорогостоящий и трудоемкий монтаж. Кроме того, «лишняя» труба не добавляет красоты (если трубы не скрыты в стене или полу).

Плюсы систем в одну и две трубы:

• Несмотря на перечисленные недостатки, однотрубная система весьма популярна из-за более простого и дешевого монтажа, а для более равномерного распределения тепла по помещениям есть решения, о чем я скажу ниже.
  Кроме того, с одной трубой система более компактна и смотрится эстетичнее.
• При двухтрубном варианте отопления теплоноситель поступает в радиаторы по всему контуру примерно одной температуры, и в больших домах дальние помещения прогреваются лучше.

Какую систему отопления лучше выбрать для частного дома

Каждый случай индивидуален, но есть некоторые факторы, которые влияют на выбор.

Двухтрубная

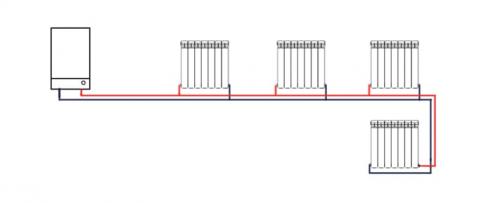

Например, планировка вашего дома (или квартиры) такова, что вести трубы по всему периметру нет необходимости или нецелесообразно. Тогда система закольцовывается на последнем радиаторе и обратка будет возвращаться по тому же пути, что идет подача — понятно, что в данном случае лучше монтировать двухтрубную систему отопления.

Если котел находится в посередине между отапливаемыми помещениями, или целесообразно направить отопление по двум противоположным стенам, подача и обратка от котла разветвляются два  раздельных двухтрубных контура.

Чтобы прогрев по ветвям в такой системе шел равномерно, желательно, чтобы количество подключенных точек на них было равным или почти равным. В противном случае, необходима установка дополнительных вентильных кранов для точной регулировки подачи на каждый контур. Я не упоминаю про обязательную установку в систему отопления циркуляционного насоса — думаю, тут вопросов нет.

Если же трубы пойдут по кругу, ответ на вопрос «какая система лучше» неоднозначен.

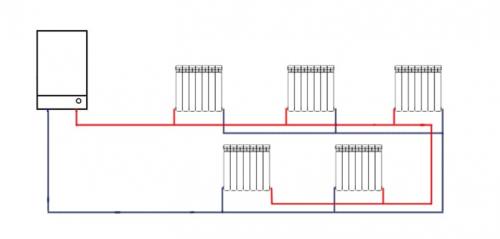

Например, можно применить такую схему двухтрубного контура, где обратка начнется от первого радиатора, а подающая труба закончится на последнем (петля Тихельмана или попутная система).

Это хороший и популярный вариант, закрывающий многие минусы обоих систем.

Двухтрубная система отопления ленинградка. Принцип устройства «ленинградки»

Есть много причин для выбора монтажа именно простого водяного отопления. Используются обычные радиаторы, монтаж трубопроводов можно выполнить самостоятельно и дополнительно получить экономию средств. Система отопления может быть подключена к газовому котлу, котлу на твердом топливе, электрическому обогревательному прибору.

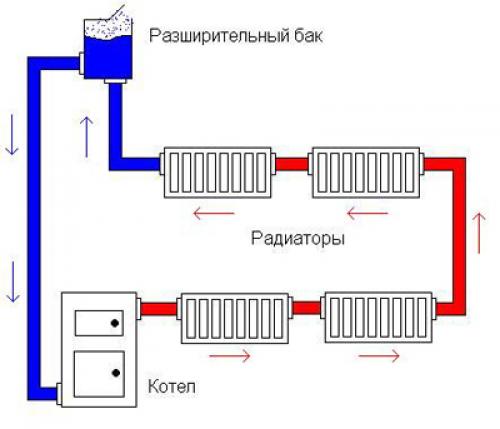

Ленинградка – это однотрубная отопительная система. Теплообменники (радиаторы отопления) смонтированы по одной линии, закольцованы все элементы как будто нанизанные на одну нитку. Теплоноситель (обычно вода) проходит от врезки в центральное отопление или автономный котел по порядку через все радиаторы.

При этой системе отопления, радиаторы расположенные ближе к котлу, нагреваются сильнее, чем теплообменники, которые удалены от котла. Это происходит из-за того, что вода, проходя по трубопроводу, успевает частично потерять свою температуру.

Данная разводка обычно применяется в одноэтажных зданиях и с небольшим количеством теплообменников (радиаторов). Радиаторы в подобном случае монтируются по одной горизонтальной отметке. Магистральная труба всегда расположена вдоль уровня пола. Сразу отметим, что плюс этого варианта в том, что без больших проблем можно «спрятать» магистраль декоративным коробом.

Система отопления «ленинградка» работает в загородном доме, как с естественной, так и с принудительной циркуляцией теплоносителя. При принудительной циркуляции дополнительно монтируется специальный циркуляционный насос. С использованием насоса теплоноситель передвигается по трубопроводу быстрее, что несколько может улучшить КПД работы всего отопления.

При монтаже системы отопления «ленинградка» в двухэтажных зданиях, используется только принудительная циркуляция теплоносителя.
Отметим, что при монтаже «ленинградки» можно применить расширительные баки, как для открытой, так и для закрытой систем.

Какую систему отопления выбрать для одноэтажного дома. От чего зависит циркуляционный напор?

Создание нужного циркуляционного напора нужно обязательно просчитывать при проектировании системы отопления. Он зависит от того, как отличаются уровни середины котла и самого нижнего радиатора. Чем больше перепад высот, тем лучше перемещается жидкость по системе. На него влияет и разница плотностей горячей и остывшей воды.

Циркуляционный напор в системе отопления, в первую очередь, зависит от перепада высоты расположения котла и нижнего радиатора. Чем больше эта разница (h), тем больше давление

Характеризуется отопление с естественной циркуляцией цикличным изменением температуры в теплообменниках и в котле, которое происходит по центральной оси приборов. Горячая вода находится в верхней части, холодная – в нижней. Под действием гравитации остывший теплоноситель перемещается вниз по трубам.

Циркуляционный напор напрямую зависит от высоты установки батарей. Его увеличению способствует и угол наклона подающей магистрали, направленный в сторону радиаторов, и уклон обратки, обращённой к котлу. Это позволяет теплоносителю легче преодолевать местное сопротивление труб.

При монтаже в частном доме системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке так, чтобы все радиаторы находились выше.

В коттедже при монтаже системы отопления с естественной циркуляцией котёл устанавливают в самой нижней точке. Все теплообменники (радиаторы) должны находиться выше

Для квартирных домов схемы отопления с естественной циркуляцией применяются очень редко, так как при установке в квартире котёл опускается в «яму» — непосредственно на плиту перекрытия. Пол вокруг неё выпиливается, а само углубление и периметр вокруг него должен быть защищён пожаробезопасными материалами.

Виды водяного отопления частного дома. Особенности водяных отопительных систем

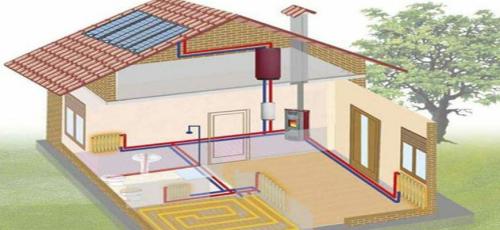

Схема водяного отопления частного дома обязательно включает в себя котел или другое оборудование, служащее для нагрева теплоносителя (прочитайте также: «Схема отопления частного дома — выбираем простую типовую схему «).

Выбор прибора зависит от нескольких факторов, в частности:

• площади дома;
• климатических особенностей региона;
• доступности одного или другого вида топлива.

Для создания водяной отопительной системы чаще всего используется оборудование, работающее на газу, твердом или жидком топливе, электричестве. Самыми распространенными являются газовые и твердотопливные котлы, поскольку ресурсы для них можно достать повсеместно, к тому же стоят они сравнительно недорого. Читайте также: «Выбор системы отопления для частного дома «.

В местности, где является недоступным газ, чаще всего используются твердотопливные приборы, хотя существует возможность приобретать газовые баллоны. Однако водяное отопление частного дома с помощью них обходится недешево, поэтому в данном случае приходится искать другие источники энергии – твердотопливные котлы, работающие на дровах и древесных отходах, являются лучшим вариантом. Если нет доступа к этим ресурсам, часто пользуются электрическими котлами, но они потребляют большое количество электроэнергии, и обогрев дома обходится весьма дорого.

Котел – основная часть системы водяного отопления частного дома, но в ней присутствуют и другие элементы. Например, для перевода печного отопления в водяное потребуется использовать регистры, змеевики и полые встраиваемые детали. В результате такой модернизации система отопления становится комбинированной и обладает большим КПД. Читайте также: «Схема системы отопления частного дома — выбираем оптимальное решение «.

Монтаж водяной системы происходит практически одинаково во всех случаях, независимо от того, какой вид оборудования используется. Поскольку она имеет универсальную схему, можно одновременно установить сразу несколько генераторов тепла – это позволит сделать систему автономной, получить максимальную эффективность обогрева и исключить риск остаться без теплоснабжения. Однако при параллельном подключении котлов нужно обязательно установить специальную автоматику, которая позволит переключаться между приборами в том случае, если один из них не сможет работать из-за отсутствия топлива.

Источник: https://remont.ru-best.com/dizayn/chto-luchshe-vybrat-dlya-chastnogo-doma-no2-kirpichnyy-dom

Однотрубная система отопления. Устройство и принцип раздачи теплоносителя

Система называется однотрубной, поскольку нагретая вода подается и уходит из радиаторов отопления по единому коллектору. Трубопровод является общим для всех батарей, подсоединенных к магистральной ветви. То есть, входная и выходная подводка каждого отопительного прибора подключается к одной трубе, как показано на примере схемы теплоснабжения одноэтажного здания.

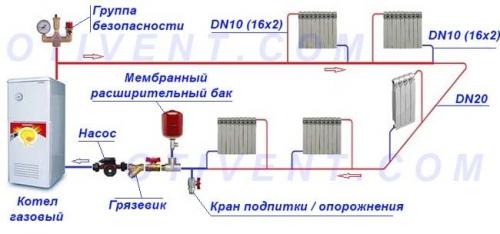

Классический вариант закрытой схемы с принудительным движением теплоносителя, подключенной к газовому котлу

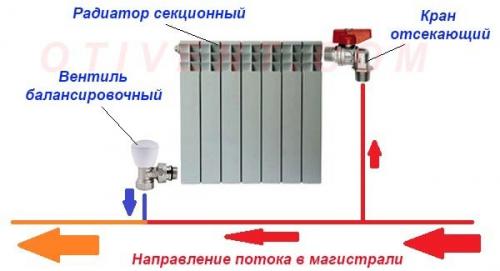

Как работает однотрубная радиаторная система отопления:

1. Поступающий от котла прогретый теплоноситель достигает первой батареи и делится тройником на два неравных потока. Основная масса воды продолжает двигаться прямо по магистрали, меньшая часть затекает в радиатор (примерно 1/3).
2. Отдав тепло стенкам батареи и охладившись на 10—15 °С (в зависимости от мощности и реальной отдачи радиатора), малый поток через выходящий патрубок возвращается в общий коллектор.
3. Смешиваясь с основным потоком, охлажденный теплоноситель снижает его температуру на 0.5—1.5 градуса. Смешанная вода доставляется к следующему отопительному прибору, где цикл теплообмена и охлаждения главного потока повторяется.
4. В результате каждая последующая батарея получает теплоноситель с более низкой температурой. В конце остывшая вода направляется обратно в котел по той же магистрали.

Важный момент. Чтобы схема отопления работала стабильно, диаметр раздающей трубы должен значительно превышать размеры радиаторных подводок. Правило не касается вертикальных стояков с верхним розливом, где теплоносителю помогает течь вниз сила тяжести (читайте ниже о видах систем).

Цвет и размер стрелок на рисунке характеризует температуру и количество воды соответственно. Сначала потоки разделяются, потом смешиваются, остывая на пару градусов

Чем ниже температура циркулирующей воды, тем меньше тепла достается последним обогревателям. Проблема решается тремя способами:

• в конце магистрали ставятся батареи повышенной мощности – наращивается число секций либо увеличивается площадь панельных стальных радиаторов;
• путем увеличения диаметра трубы и производительности насоса повышается расход теплоносителя через основной коллектор;
• комбинация двух предыдущих вариантов.

Подключение радиаторов к единой распределяющей магистрали – главное отличие однотрубной разводки от остальных двухтрубных систем, где подача и возврат теплоносителя организован по двум раздельным ветвям.

Система отопления частного дома с газовым котлом. Виды настенных котлов для отопления дома

В первую очередь стоит разделить газовое отопительное оборудование по функционалу: будет оно использоваться только для отопления или еще для подготовки горячей воды для технических нужд. Если предполагается подогрева воды, нужен двухконтурный котел, только на отопление работает одноконтурный.

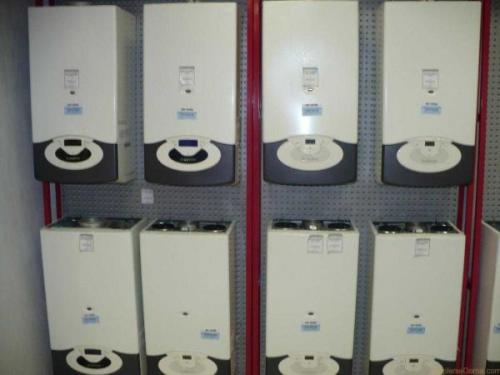

Настенные газовые котлы — небольшой шкафчик, который модно установить на кухне

Далее следует определиться с типом отвода дыма. Есть газовые котлы с атмосферными дымоходами и открытыми камерами сгорания, есть с турбированными (камера сгорания у них закрытая). Атмосферные требуют наличия хорошего дымохода и тяги в нем, кислород для горения поступает из помещения в котором установлен агрегат, потому должен быть канал притока воздуха и исправный дымоход (при пуске системы все это проверяют).

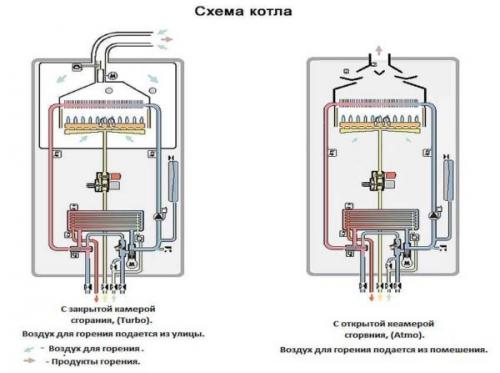

Виды камер сгорания

Котлы с принудительной тягой (турбированные) можно ставить без дымохода. Дымовой выход котла через коаксиальную трубу (называют еще труба в трубе) может выводиться прямо в стену. При этом по одной трубе выходит дым (качается турбиной), по второй поступает воздух для горения прямо в камеру сгорания.

Этот тип оборудования всем хорош, кроме того, что зимой коаксиал зарастает инеем, что ухудшает тягу. При плохой тяге автоматика гасит котел — чтобы в помещение не поступали продукты сгорания. Включение возможно только при восстановлении тяги, то есть придется оббивать или каким-то другим способом удалять снежные наросты.

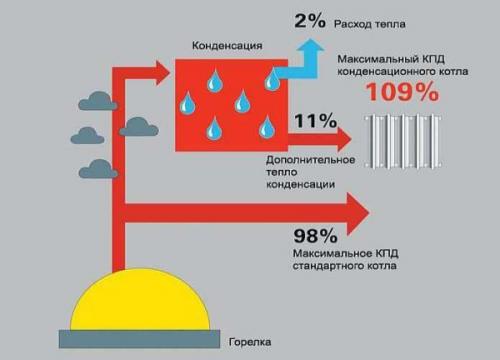

Также есть отдельный тип котлов — конденсационные. Они отличаются очень высокой эффективностью за счет того, что отбирается тепло у дымовых газов (конденсируют пары). Но высокая эффективность достигается только при работе в низкотемпературном режиме — в обратном трубопроводе теплоноситель не должен иметь температуру выше +40°C.  Если температура будет еще ниже — еще лучше.

Конденсационные котлы наиболее эффективные

Такие условия подходят для отопления водяными теплыми полами. Так что если вы задумали такое газовое отопление частного дома — с теплыми полами, то конденсационный котел — это то что требуется. Минусов у него немного — высокая цена (по сравнению с обычными) и едкий конденсат, который предъявляет особые требования к качеству дымохода (из хорошей нержавейки).
