Какой кабель проложить в земле от столба до дома. Подземный ввод кабеля в дом при помощи бронированного кабеля

17.04.2021 в 22:52

Какой кабель проложить в земле от столба до дома. Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв . Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

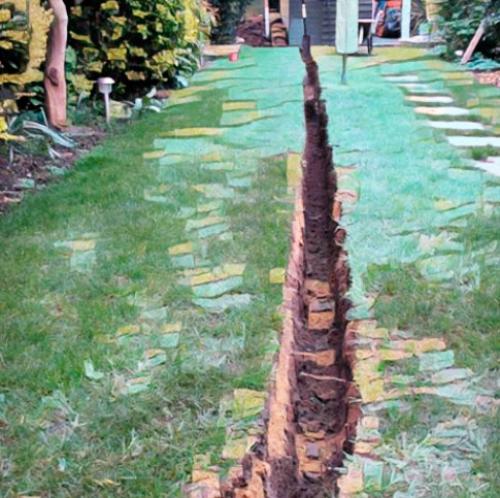

1. От столба до ввода в здание через фундамент выкопайте траншею (ее глубина должна составлять 70-90 см).
2. Насыпьте песок в траншею (слой песка должен иметь толщину 20 см). Песок нужен для того, чтобы осенью и весной он отводил излишки влаги.
3. Положите кабель в траншею. Важно, чтобы он лежал волнообразно. Опуск со столба в землю нужно выполнять в трубе (ее высота должна составлять 2 метра).
4. Выполните ввод кабеля в дом под землей. Это можно сделать сквозь стену либо же фундамент. В первом случае в стене просверливается отверстие. В него закладывается труба. Конец кабеля пропускается через трубу из металла или пластика.
Какой кабель проложить в земле от столба до дома. Подземный ввод кабеля в дом при помощи бронированного кабеля5. Если вы решили выполнить ввод сквозь фундамент, то создайте в нем отверстие подходящего диаметра. В отверстие вставьте отрезок металлической трубы и заложите в нее кабель. Трубу необходимо зафиксировать при помощи цементно-бетонного раствора. С двух сторон трубу следует заизолировать. Для этого потребуется негорючий материал. Это нужно сделать для того, чтобы не допустить проникновения воды и грунта.
6. Подключите кабель к защитному аппарату в распределительном щитке, а на опоре к проводам воздушной линии - при помощи прокалывающих зажимов. К столбу кабель фиксируется металлическими лентами с шагом не более 100 см. Обязательно выполните заземление брони, причем и со стороны столба, и со стороны щитка.
7. Когда вы удостоверитесь в том, что все выполнено правильно, закопайте траншею. Через некоторое время грунт даст усадку, поэтому над траншеей следует создать холмик (его высота должна составлять 15-20 см).

Какой кабель проложить в земле от столба до дома 380в 15квт. Как правильно выбрать, какое сечение нужно на 15 кВт?

Если вы хотите самостоятельно рассчитать, какое сечение нужно на 15 кВт, пользуйтесь приведенными ниже таблицами. В них все довольно просто и понятно. Находите ваше напряжение (380В), находите вашу мощность (15 кВт) и смотрите на значение, которое находится на пересечении этих параметров. Как мы уже упоминали, это значение – 4 кв.мм. Однако сечение для алюминиевого и медного кабеля разные, поэтому для вас мы опубликуем две таблицы.

Для того, чтобы не запутаться, какое сечение нужно на 15 кВт , мы рекомендуем вам обратиться к специалистам. Квалифицированный специалист оценит все нюансы вашей ситуации, проведет осмотр и расскажет, какое сечение нужно на 15 кВт, а также осуществит качественную прокладку кабеля и установку всех необходимых устройств.

Почему самостоятельно выбирать кабель – не очень хорошая идея?

Какой кабель проложить в земле от столба до дома. Подземный ввод кабеля в дом при помощи бронированного кабеля 01

Конечно, ваше стремление сделать все самостоятельно похвально. Однако если у вас нет соответствующего образования и допуска к работе с электричеством, лучше воздержаться от самостоятельного подбора и самостоятельной прокладки кабелей.

Зачастую при подключении небольшой мощности хочется сделать все своими руками, чтобы затратить на подключение электричества минимальное количество финансовых средств. Однако экономия в таком деле приводит к печальным последствиям. Короткое замыкание – далеко не самое страшное, что может произойти.

Именно поэтому важно не только хорошо знать, какое сечение нужно на 15 кВт в стандартных случаях, но и учитывать все особенности и нюансы именно вашего объекта.

Как заказать помощь специалистов?

Для того, чтобы узнать, какое сечение нужно на 15 кВт в вашем случае, вам достаточно лишь позвонить в энергосервисную компанию. Сделать это можно прямо сейчас. Мы уже рассказали вам, что в большинстве случаев сечение составляет 4 кв.мм, но вы можете уточнить эту информацию именно для вашего случая, позвонив нам по телефону +7 (812) 648-50-05. Мы подробно расскажем вам, какое сечение нужно на 15 кВт, и как правильно подобрать кабель.

Однако консультация специалиста – далеко не единственное преимущество, которым можно воспользоваться.

Быстрое и выгодное технологическое присоединение.

Как правило, вопрос о прокладке кабеля при соответствующей мощности, возникает при подготовке объекта ко вводу в эксплуатацию. Для того, чтобы подключить электричество к объекту, проложить кабель и установить автомат мало, надо еще получить соответствующую мощность. А для этого, в свою очередь, надо обратиться в сетевую компанию и получить технические условия, от состава которых будет зависеть общая стоимость осуществления технологического присоединения в вашем случае.

  • Даже в том случае, если вы уже получили не очень выгодные технические условия, но еще не подписали договор, мы можем вам помочь! Звоните нам, и мы получим для вас хорошие технические условия, которые позволят снизить итоговую стоимость по договору на технологическое присоединение в несколько раз!
  • Также мы выполним для вас все необходимые электромонтажные работы быстро и качественно. В своей работе мы используем только современное и надежное оборудование, а также качественные расходные материалы. Наши специалисты легко ориентируются в любой ситуации и гарантируют вам качество всех осуществляемых работ. А мы гарантируем вам неизменность цены на протяжении всего срока договора!
  • Также у нас вы можете воспользоваться помощью в заключении договора со сбытовой компанией. Мы соберем для вас полный пакет документов, предоставим его гарантирующему поставщику электроэнергии и заключим выгодный для вас договор, раз и навсегда решив вопрос с бездоговорным потреблением электроэнергии.
  • Ускорим финальный этап введения объекта в эксплуатацию: быстро получим все необходимые согласования и разрешения!

Какой кабель использовать для проводки на улице по воздуху. Какой провод применять для проводки на улице: лучшие варианты

Мы плавно подошли к главному вопросу, какой использовать провод для наружной проводки, чтобы быть уверенным в его надежности и способности выдержать негативные природные воздействия. Главные требования, которые предъявляются к таким изделиям — стойкость к горению, прочность и не гигроскопичность.

К наиболее популярным типам стоит отнести:

СИП — силовой кабель для улицы, способный проводить напряжение до 1000 В. Конструктивно изделие представляет собой группу проводов, имеющих индивидуальную изоляцию и алюминиевые жилы.

Такая продукция имеет собственные подвиды (СИП -1, 2, 3 и так далее) и выпускается во многих странах мира. Главной особенностью является черная изоляция проводов. Применение такого кабеля гарантирует большую надежность при воздушной прокладке и снижает затраты на монтаж.

Дополнительное преимущество — компактность, что позволяет использовать кабель даже в условиях дефицита пространства.

АВБбШв — изделие, в основе которого лежит группа проводов с жилами из алюминия, объединенными под одной бронированной оболочкой. Одной из разновидностей кабеля является ВБбШв — вариант с медными проводами. Особенность — возможность прокладки в грунте без применения дополнительной защиты и стойкость к механическим воздействиям. Главные характеристики:

  • Наличие стальной ленты в оболочке.
  • Изоляция проводов выполнена в разном цвете для удобства прозвонки и подключения.
  • Внешняя оболочка выполнена в черном цвете.
  • Стойкость к влаге и перепадам температур.
  • Ресурс — 30 лет.

Из-за наличия брони кабельная продукция такого типа отличается повышенной жесткостью, что создает дополнительные проблемы в процессе укладки.

NYY — кабель, отличающийся универсальностью и надежностью в эксплуатации. Может иметь медные или алюминиевые жилы. Это изделие все чаще применяется для внешней проводки в грунте или по воздуху, а также для подключения электроприемников внутри помещений. Главные характеристики:

  • Стойкость к воде и огню.
  • Соответствие международным нормам.
  • Наличие разноцветной изоляции проводов.
  • Удобство организации проводки на улице.
  • Черная внешняя оболочка их ПВХ пластика.
  • Стойкость к перепадам температур.
  • Ресурс — 30 лет.

Такой кабель выпускается на многих заводах, что обусловлено его универсальностью и надежностью. Главным конкурентом изделия считается кабель ВБбШв, о котором упоминалось выше.

NYM — надежный кабель, которые активно применяется в производстве и при создании проводки на улице. Его особенность заключается в универсальности и возможности эксплуатации в различных условиях. Характеристики:

  • Соответствие нормам союза электротехников Германии.
  • Термостойкость и способность работать в широком температурном диапазоне.
  • Не гигроскопичность и прочность, что позволяет прокладывать изделие в бетоне или в слое штукатурки.
  • Сечение круглое, цвет — серый.
  • Стойкость к огню.

При прокладке проводки на улице с применением NYM рекомендуется защита от попадания солнечных лучей. Такая кабельная продукция производится на многих заводах, расположенных в Европе и России.

Некоторые производители изготавливают кабель по индивидуальному ТУ, но такие изделия имеют меньшую цену и, соответственно, худшее качество.

Применение подобных кабелей для организации внешней проводки не рекомендуется.

Как проложить кабель под землей на даче. Какой кабель выбрать

При подготовке к подаче электропитания, приходится решать, какой кабель можно прокладывать в земле к частному дому или дачным постройкам. Здесь основными критериями выбора являются:

  • Условия эксплуатации проводов.
  • Величина нагрузки.
  • Степень защиты кабеля от внешних воздействий.

В первую очередь, необходимо выбирать наиболее защищённые марки кабеля. Рекомендуется использовать провод типа ВБбШв (медный). Это бронированный силовой кабель с многопроводными жилами и двойной изоляцией. Защитная броня состоит из двух стальных полос, намотанных по спирали по всей длине провода.

Кроме него могут быть использованы:

  • СБ, СБл, СКл (с бумажной изоляцией).
  • ПвБбШп, ПвП, ПвПг (с изоляцией из сшитого полиэтилена).

Некоторые источники утверждают, что для подземной прокладки можно использовать практически любые марки проводов, если защитить их гофрированной трубой. Спорить с этим нет смысла, но необходимо учесть опасность повреждения гофры из-за подвижек грунта, проседания верхнего слоя или других нагрузок. Поэтому, лучше перестраховаться и использовать бронированные марки кабеля.

Бронированный кабель типа ВБбШв Источник pes-cable.ru

Выбирать алюминиевые провода не следует, они одножильные, больше сечением, сложнее в работе. Кроме того, внутри построек все равно нужен медный провод, который лучше соединять с силовым кабелем из того же материала.

Перед тем, как проложить электрический кабель на дачном участке в земле, его затягивают в защитную оболочку – шланг или гофрированную трубу. Это полимерные или металлические трубки, цельные или спирального типа.

Защитный шланг выбирают, исходя из условий и нагрузок на кабель. Если количество потребителей невелико (например, только освещение), то подойдёт обычная труба ПНД соответствующего диаметра.

Затяжка проводки в трубу – непростое дело, если нет опыта. Как правило, для гладких труб используют стальную проволоку, которую проталкивают от одного конца трубы до другого. За счёт собственной упругости проволока, не сгибаясь, проходит на всю длину защиты, после чего к ней прикрепляют конец кабеля и вытягивают проволоку обратно. Тянуть надо осторожно, без рывков и излишнего усилия. Крепить кабель следует прочно, чтобы он не оторвался во время процедуры, и не пришлось повторять её сначала.

Какой кабель проложить в земле от столба до дома 220в 15квт. Какой кабель использовать для ввода в дом под землей при 220 вольт 15 кВт, 380 вольт 10 кВт и 15 кВт.

Подключение дома к электричеству может быть выполнено как по воздуху, так и под землей. Подземный ввод кабеля считается наиболее предпочтительным, так как имеет много преимуществ:

  • Энергокабель, расположенный под землей, не портит архитектурный облик здания. Поэтому этот вариант наиболее часто выбирают при подключении домов к электричеству в элитных коттеджных поселках, где живут состоятельные люди.
  • Подземный кабель не может повредиться от сильных порывов ветра.
  • Ввод кабеля в дом под землей менее опасен с точки зрения возникновения пожара, так как даже при коротком замыкании, вряд ли, может случиться возгорание.
  • Электрокабель часто крадут злоумышленники. Если он будет находиться под землей, то риск кражи будет сведен к минимуму, что особенно актуально для домов, часто оставляемых без присмотра.

Какой кабель проложить в земле от столба до дома 220в 15квт. Какой кабель использовать для ввода в дом под землей при 220 вольт 15 кВт, 380 вольт 10 кВт и 15 кВт.

На что обращать внимание при выборе кабеля для ввода в дом под землей.

Он должен быть качественным, соответствующим той нагрузке, которую будут создавать электроприборы, находящиеся в доме. В противном случае возможен пробой на землю. Также необходимо учитывать напряжение сети, которая может быть однофазной или трехфазной (220 В и 380 В).

Современный электрокабель отличаются друг от друга типом изоляции, которая может изготавливаться из:

  • поливинилхлорида;
  • полиэтилена;
  • прочной бумаги, пропитанной специальным составом.

Практически весь кабель, используемый для ввода в дом под землей, защищен от повреждения бронированной оболочкой, изготовленной из металлической ленты. Но для обеспечения лучшей защиты кабель рекомендуется размещать внутри пластиковой трубы соответствующего диаметра. Это позволит снизить риск повреждения в случае проседания грунта из-за его размывания подземными водами.

Какой кабель проложить в земле от столба до дома 220в 15квт. Какой кабель использовать для ввода в дом под землей при 220 вольт 15 кВт, 380 вольт 10 кВт и 15 кВт.

Виды кабелей.

Бронированные.

Часто для ввода в дом используют бронированный кабель ВБбШв или ВБШв. Также допускается укладка кабеля с алюминиевыми жилами АВБбШв. Поскольку такой кабель надежно защищен от повреждения при помощи металлической ленты, нет необходимости в использовании защитных труб.

Бронированные с бумажной изоляцией.

Данный вид кабелей для ввода в дом может быть как с медными, так и с алюминиевыми жилами. Бумага не боится воздействия влаги, так как защищена при помощи металлической оболочки.

Важно отметить, что при уклоне уровня траншеи более 15 м состав, пропитывающий изоляцию из бумаги, может стекать, вызывая ухудшение эксплуатационных характеристик энергокабеля. В таких случаях рекомендуется использовать электрокабель:

  • с изоляцией на основе полиэтилена;
  • с пропиткой из церезина.

Кабель СПЭ.

Также возможно использование кабеля, роль изоляции которого выполняет сшитый полиэтилен:

  • ПвБбШв;
  • ПвПг;
  • ПвП.

Они стоят дороже, но хорошо справляются с низкими температурами и имеют большой срок службы.

Какой кабель проложить в земле от столба до дома 220в 15квт. Какой кабель использовать для ввода в дом под землей при 220 вольт 15 кВт, 380 вольт 10 кВт и 15 кВт.

Какое сечение жилы должен иметь кабель для ввода в дом.

Рассмотрим следующие варианты:

  • 220 В при 15 кВт;
  • 380 В при 10 кВт;
  • 380 В при 15 кВт.

Обычно не используют энергокабель для ввода в дом под землей, если сечение жилы имеет площадь менее 16 мм2 (алюминий) или менее 10 мм2 (медь). Лучше использовать медь, так как она имеет больший срок эксплуатации. Однако ее цена значительно выше. По этой причине многие люди отдают предпочтение алюминию. Важно лишь правильно определить требуемую площадь сечения жилы.

220 В.

При напряжении сети 220 вольт и мощности 15 кВт алюминиевый кабель должен иметь сечение жилы 35 мм2. В этом случае сила тока не должна превышать 75 А. Для медного электрокабеля достаточно сечения 16 мм2 (не более 80 А).

380 В.

Если же вы подключаете дом к сети с напряжением 380 вольт, то для 10 кВт вам потребуется алюминиевый энергокабель с сечением жилы 4 мм2. При использовании медных жил понадобится сечение 2 мм2.

Для мощности 15 кВт необходим алюминиевый кабель с сечением жилы 6 мм2 или медный с сечением 4 мм2.

Итог.

Чтобы избежать ошибок при выборе кабеля для ввода в дом под землей, лучше обратиться к специалистам. Они учтут нагрузку, тип грунта, присутствие на участке деревьев и сооружений. В результате ваш дом будет подключен к электричеству с учетом всех требований безопасности.

Автор: Дмитрий Самохвалов, технический редактор компании Rucam-Video.
