Межкомнатные двери-купе своими руками чертежи и схемы. Пошаговая инструкция, как установить межкомнатные двери-купе

Межкомнатные двери-купе своими руками чертежи и схемы. Пошаговая инструкция, как установить межкомнатные двери-купе

Схема установки межкомнатной двери-купе. Главное – иметь уровень, который позволит сразу отрегулировать правильность положения.

1. Внимательно отметить размещение направляющих. Делать это можно двумя способами:
   • рулеткой померить высоту двери. К полученному результату прибавить максимум 2 см, которые нужны будут для того, чтобы обеспечить свободное передвижение полотна внизу помещения. Уже к этому результату добавить еще ширину верхней направляющей вместе с роликовым механизмом. Сумма всех цифр и покажет, где на стене следует поставить метки для направляющих;
   • к межкомнатному проему вплотную придвинуть полотно. Сверху к нему прибавить ширину направляющей и поставить на стене метки, которые и покажут место ее закрепления.
2. Закрепить направляющую на стене (располагаться она будет под начерченной ранее линией). Сделать это можно дюбелями и шурупами, кронштейнами, или прикрутить основание для двери на деревянный брус (высота его расположения на стене определяется точно также, как и для направляющих).
3. Если установка направляющей производится без бруса, то делать это нужно на небольшом расстоянии от стены, чтобы при движении дверного полотна оно не цеплялось за наличники.
4. Проверить уровнем горизонтальность направляющей с брусом или без него. Именно от правильного выполнения этого этапа работ будет зависеть свободное открывание дверей, а также их строгая симметрия.
5. Используя роликовую каретку и крепежный болт, вставляем внутрь направляющей два роликовых механизма.
6. На верхней части полотна, отступив с двух сторон по 0,3-0,5 мм закрепить скобы для роликовых кареток.
7. Если полотно будет из стекла, изначально крепить к межкомнатному проему следует две направляющие (вверху и внизу), что связано с большой массой данного материала. При этом, чтобы установить нижнюю направляющую, нужно в полу, используя перфоратор, высверлить канавку. Кроме этого, стекло требует особых креплений, напоминающих собой металлические лапы. Полотно вставляется между ними и фиксируется винтами.
8. Приставить дверь купе к дверному проему, приподнять их и прикрутить болтами к скобам.
9. Проверить горизонтальный уровень двери, при необходимости подтягивая или ослабляя болты.
10. К проему прибиваем или прикручиваем наличники и доборы.
11. Роликовый механизм закрываем красивой планкой (она приобретается вместе с комплектом фурнитуры для дверного полотна).

Регулировка межкомнатных дверей купе. Правильная настройка навешанных дверей шкафа купе

Правильная работа механизмов открывания и закрывания шкафа купе будет обеспечена при их периодическом осмотре и регулировке.

Это уменьшит риск их неожиданных поломок и увеличит срок их эксплуатации. На правильность положения дверных полотен шкафа купе указывает плавность их хода.

При их открывании и закрывании – отсутствуют посторонние шумы, и движение производится строго горизонтальное.

Установленный шкаф купе

Основное внимание уделяется правильному вертикальному положению боковых кромок дверных полотен. Наличие подобного дефекта требует немедленного устранения. Для этого регулируют кронштейн с болтом, находящийся внизу дверного полотна рядом с роликовыми механизмами передвижения.

Вращая болт, производится настройка дверного полотна в вертикальное положение. Полный оборот болта по часовой стрелке соответствует спуску кромки дверного полотна на 1 мм, а противоположное вращение – ее поднятию на столько же.

Вращение болта удобнее производить шестигранником 4 мм.

Шестигранник 4 мм

После осуществления данной процедуры регулируют примыкание для более плотного прилегания дверного полотна к боковинке шкафа купе.

Для этого регулируется положение кронштейна, расположенного недалеко от регулировочного места вертикальности дверного полотна или в середине его боковой поверхности.

Вращая регулировочный болт, изменяется положение дверной створки. При этом плотность примыкания дверей постоянно проверяется на их правильное положение.

Регулировка двери шкафа купе

Конфигурация дверных полотен зависит от разновидности самих шкафов- купе. При наличии направляющих профилей в виде рельс положение дверных полотен изменяется в зависимости от поднятием или опусканием данных направляющих. В шкафах купе «СТЕРХ» регулировочный кронштейн расположен в их средней части на затворном механизме уплотнительной рамки.

Откатные двери своими руками. Справочная информация

Откатные двери нередко путают с раздвижными аналогами. Во многом они схожи, так как имеют практически одинаковые системы, позволяющие смещать створки вдоль стены, чем и достигается высвобождение в комнате полезной площади. Но разница между ними есть, и довольно существенная. Механизм откатной двери имеет в своем составе опоры в виде небольших колесиков, которые и обеспечивают легкость ее движения и плавность хода. Плюс к этому, такие модели долговечнее, проще в эксплуатации, им не грозит перекос (заклинивание), они не создают шумов в процессе открывания/закрывания, который при желании можно автоматизировать.

А вот сдвижные двери перемещаются по направляющим, в профиле которых они установлены без дополнительной опоры (иногда это обычные ролики). Подобные модели всегда только двухстворчатые, в то время как откатные аналоги смещаются в любую из сторон, потому и состоят, как правило, лишь из одного полотна. Управлять им под силу даже ребенку, что дает еще одно преимущество таким моделям.

В состав откатных дверей входят:

• опорный механизм (направляющие + колесики). Вариант с монтажом одной «рельсы» (в верхней части) значительно проще в реализации, но есть и минус. Он в том, что при сильном сквозняке полотно двери может «играть», так как жесткого ее скрепления с опорной частью нет. Если направляющие с двух сторон створки (вверху и внизу, на полу), то установка откатных дверей усложняется, хотя и незначительно. Но в этом случае указанного недостатка нет;
• ограничители хода. Без них при крайнем положении створки откатной двери она может соскочить с направляющих;
• стопор. Его задача – зафиксировать полотно в определенном положении и предотвратить его самопроизвольное смещение;
• створка. В простейших конструкциях она одна. Хотя можно приобрести или изготовить своими руками модели с двумя, и даже с тремя фрагментами. По сути, это уже симбиоз складных и откатных дверей. Такие варианты мало кого привлекают из-за повышенной стоимости, сложности установки, и регулирования;
• дополнительная комплектация. На усмотрение хозяина такие модели оснащаются элементами автоматики (эл/двигатель, блокиратор, доводчик, схема дистанционного управления и тому подобное). Установив дверь, несложно понять, что потребуется еще, в зависимости от специфики ее эксплуатации.

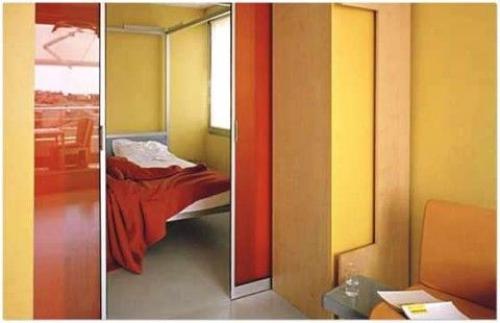

Раздвижные двери чертеж. Раздвижные двери своими руками в разных вариантах

Делаем раздвижные двери

Изготовление раздвижных дверей в последнее время набирает обороты. Данная модель довольно популярна по многим причинам. Особенно это касается не больших помещений.

Как сделать раздвижную дверь своими руками мы сегодня и рассмотрим. Хотя это нельзя сказать, что сделать полностью самостоятельно.

Все узлы будет проще и дешевле приобрести в сетях розничной торговли и после этого просто собрать дома. Но надо сделать правильный выбор, ведь есть несколько видов данной конструкции. На

Двери раздвижные или небольшие секреты мастера

Применение раздвижных дверей создает необычный и интересный интерьер нашего жилья. Реализация данного решения позволяет грамотно использовать жилое пространство. Рассказывая о том, как собственноручно сделать раздвижные двери, необходимо понимать, что сложного, в этом ничего нет.

Необходимо небольшое понимание самого действия изготовления и обладать незначительными навыками работы с инструментами. Изначально надо выбрать нужный вариант конструкции и после этого под него подобрать все узлы. Есть даже скрытые варианты.

В галерее вы сможете подобрать нужный вариант:

Деревянный каркас для раздвижных дверей

Применение стекла для изготовления дверей

Вариант установки дверей ПВХ раздвижных

Раздвижные двери из поликарбоната

Раздвижные двери из ДСП

Раздвижные двери из вагонки

Отправляясь в магазин за всеми нужными комплектующими, целесообразно произвести несложные замеры при помощи рулетки, высоты -L и ширины –H имеющегося дверного полотна.

Типовой размер высоты -L обычно 2м, а ширина –H может колебаться в пределах от 0,6 – 0,8м. Обладая этими данными, вы уже можете приобретать следующие необходимые комплектующие.

Основной узел – это раздвижной механизм

Роликовый механизм для раздвижных дверей своими руками без сомнения можно сделать. Но цена его не большая и проще будет приобрести в готовом виде. Без него такие двери не работают. Конечно, вы можете, положится на продавца – консультанта, который окажет содействие в подборе нужного механизма, после того, как вы укажете свои замеры L и H. Минимум, что нужно знать при этом, это то, что длина механизма на два размера должна быть больше размера полотна двери. Не страшно, если конкретного размера нет, можно взять механизм с небольшим запасом по длине, который легко можно будет обрезать.

Второстепенные узлы

Это различная фурнитура для раздвижных дверей своими руками, украшения, защелки и замки.

Всего этого, достаточно уже, для переделки обыденной распашной двери в индивидуальную раздвижную красавицу. Но если делать, то делать капитально и качественно.

• Думаем о новой коробке для двери (используем обычную рейку, размером равную размеру ширины кирпичной кладки дверного проема и длинной 5м), планке, которая закрывает раздвижную систему, строительной пене, наличниках, дюбелях для крепления и опорно-упорной фиксирующей рейки, для дверей, оснащенных устройством закрытия (замком).
• Думаем о новом дверном полотне – в совокупности, всего этого получится сотворить роскошный дверной проем.

На свой вкус, все это можно подобрать и купить, как в магазинах строительных материалов, так и на специализированных рынках.

Виды раздвижных дверей

Устройство раздвижных дверей может быть принципиально разным не только по механизму движения, но и по своей конструкции. Они разделяют по виду открытия и закрытия на три типа:

Купе

Движение осуществляется вдоль стены

Данное типовое оформление дверей аналогично, дверным полотнам установленных в купе поездов, открытие осуществляется параллельно полотну, а не перпендикулярно.
