Установка электрического теплого пола своими руками. Виды электрических полов

Установка электрического теплого пола своими руками. Виды электрических полов

Чтобы понять, как выполнить монтаж электрического теплого пола своими руками, проведем краткий обзор технологий:

• Нагревательный кабель представляет собой токопроводящую жилу с определенным сопротивлением. При подаче напряжения, кабель нагревается. Он может быть одножильным или иметь два проводника в одной оболочке.Двухжильный нагреватель проще в монтаже, но при укладке на больших площадях может возникнуть электрическое поле. Одножильный провод дешевле, поэтому его используют на улице и в производственных помещениях. У моно-проводника нет проблем с магнитным полем на большой площади.Подключение электрического теплого пола с двумя проводниками выполняется с одной стороны кабеля. Это удобнее, к тому же легче организовать контроль.

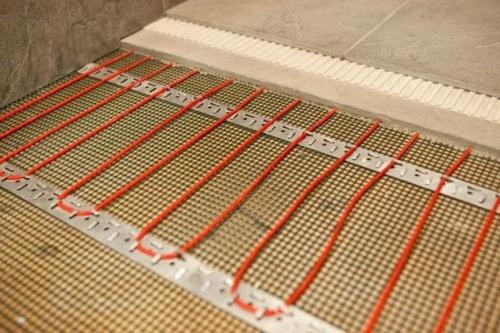

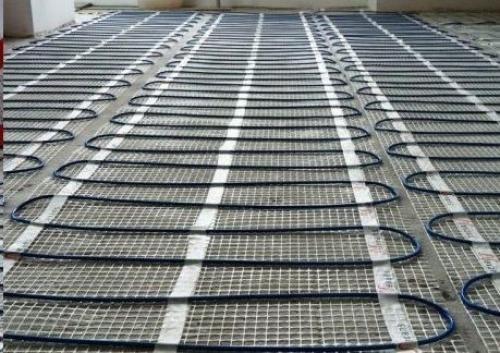

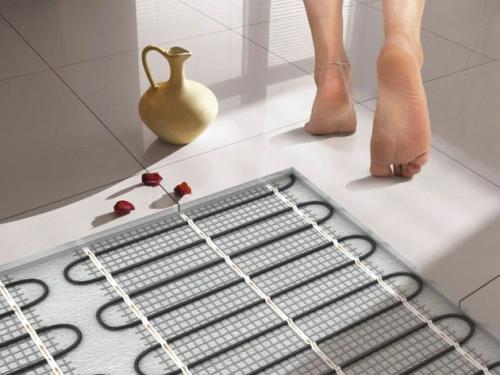

• Нагревательные маты: это тот же кабель, только закрепленный на подложке (сетке из синтетических материалов).Он тоже может быть одно или двухжильным. Разница лишь в способе подключения и управления. Рулоны электрических матов немного дороже, чем бухта кабеля (в пересчете на единицу площади). При этом нет необходимости покупать крепежную фурнитуру – вы просто раскатываете рулон на пол. Расчеты площади и длины кабеля тоже не требуются: волнообразная укладка кабеля на монтажной сетке выполнена строго по техническим условиям эксплуатации.

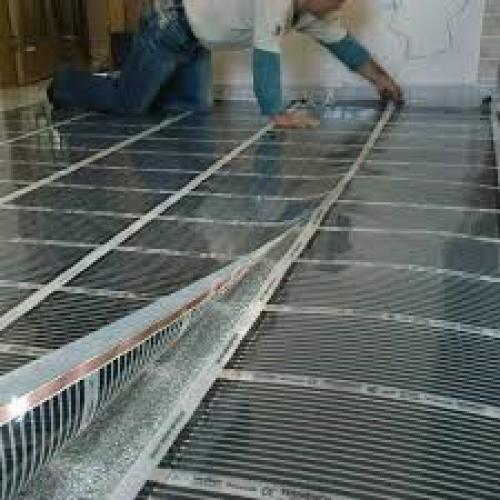

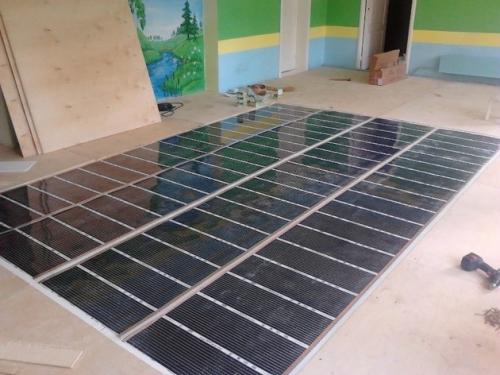

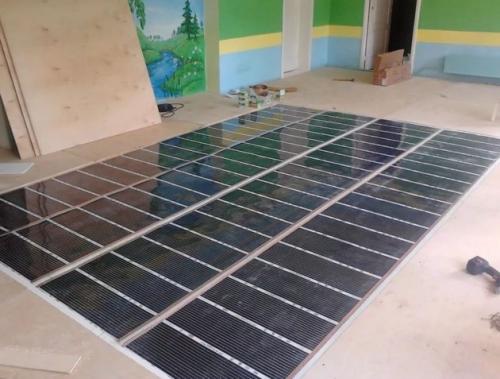

• Инфракрасная нагревательная пленка. Это инновационная технология, поэтому стоимость материалов несколько выше.Принципиальное отличие от иных технологий: нагрев происходит не за счет конвекции теплого воздуха снизу-вверх, а за счет передачи теплового излучения в инфракрасном диапазоне. Нагреваются непосредственно предметы, по аналогии с обогревателями «UFO».Преимущества: экономичность, малая толщина (несколько миллиметров), простота укладки, абсолютная пожаробезопасность и безвредность.

Пирог электрического теплого пола. Монтаж пирога электрического теплого пола

Процесс монтажа данной системы значительно легче, чем для водяного пола, так как она не требует дополнительных черновых слоев.

В качестве материалов необходимо будет приобрести нагревательную пленку и терморегуляторную установку. Можно приобрести как механический, так и автоматический теплорегулятор, датчики управления находятся под нагревателем.

Для уменьшения теплопотерь рекомендуют укладывать слой фольгированного полиэтилена, однако, не стоит укладывать слишком большой слой, так как есть риск деформации всей системы. Чтобы гидроизолировать электрические шины, их необходимо покрыть битумными накладками, а дополнительный слой полиэтилена позволит также избежать перегрева всей системы.

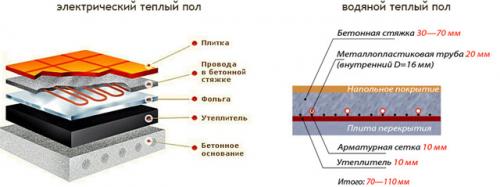

Что касается самого пирога, то для электрического теплого пола слои должны быть следующими:

1. На черновую поверхность укладывается вспененный полиэтилен на основе фольги, при этом фольгированный слой должен быть вверху.
2. Вырезаем углубления для датчика тепла в подложке, и укладываем его. Место может быть абсолютно любое.
3. Выкладываем слой пленочного нагревателя, он фиксируется за счет использования обычного скотча. Токоведущие дорожки у тепло нагревателя должны быть расположены вверху, чтобы избежать риска замыкания с фольгой.
4. Затем идет гидроизоляционный слой из плотного полиэтилена, его также можно использовать как ламинатную подложку.
5. Завершающий этап состоит из укладки самого ламината и его плинтусов.

При укладке электрического теплого пола следует также избегать его размещения под мебелью и другими предметами интерьера.

Давно ли комфортный прогрев пола казался излишне дорогой роскошью, связанной с немалыми технологическими трудностями. Про змеевик из стальных труб уже не вспоминают – архаизм. Сегодня, с появлением на рынке новых материалов, устройство электрического тёплого пола доступно домашнему мастеру.

Система электрообогрева помещения конструктивно упростилась, гарантированные долговечность и безопасность привлекают. Важно, что энергосбережение стоит во главе угла. И эксплуатация не столь затратна. Имея необходимые навыки и познания в электротехнике, вполне возможно своими руками выполнить достаточно несложный монтаж.

Как сделать электрический теплый пол под плитку. Электрический теплый пол для укладки под плитку

При наличии минимальных знаний в области домашней электрики многие электромонтажные работы можно производить самостоятельно. Но при этом никогда не забывать технику безопасности и выполнять все операции качественно, дабы потом не переделывать. В этой статье вы познакомитесь с технологией укладки электрического тёплого пола под плитку, а под её конец сможете самостоятельно произвести всю последовательность монтажа.

Основные разновидности электрического тёплого пола

Прежде чем приступать к монтажу, необходимо выбрать подходящий по цене и продуктивности тип электрического пола. Их существует несколько разновидностей:

• . Наиболее распространённый вид электропола, оптимально сочетающий в себе доступность по цене и долговечность в плане эксплуатационного срока. В качестве нагревательного элемента используется одиночный кабель с высоким сопротивлением, преобразующий электрический ток в тепло. Устройство такой системы позволяет поверх неё заливать бетонную стяжку, которая впоследствии работает как тепловая подушка.
• . Плиточные элементы могут быть как конвекционного, так и инфракрасного принципа действия, но КПД обоих практически одинаков, как и ценовая политика. Основное преимущество таких изделий: простота монтажа, так как плиты выпускаются в удобных рулонах, которые достаточно только размотать, закрепить на какой-либо основе и подключить к сети.
• . Электронагревательный элемент в виде тонкой плёнки очень популярен при монтаже деревянных полов. Преимущества: тонкая, практически невесомая конструкция, не вызывающая проблем при монтаже, солидный КПД, длительный срок эксплуатации. Но, к сожалению, положить на плёнку бетонную стяжку нельзя — это нарушит работу нагревательных пластин.
• . Идеальный материал, если возник вопрос «Как сделать электрический тёплый пол под плитку?» Стержневые конструкции нагрева выдерживают большие нагрузки и при этом стойки к коррозии, соответственно, прослужат много лет. Даже при повреждении или выходе из строя одного стержня, остальные элементы системы продолжают исправно функционировать.

Видео монтаж электрического теплого пола. полный цикл Электрический теплый пол своими руками
