Монтаж каркасно - обшивных перегородок на деревянном каркасе.

01.11.2016 в 18:55

Этот вид каркасно - обшивных перегородок имеет следующее конструктивное устройство:
Устройство деревянного каркаса из брусков или досок, при этом ширина материала каркаса зависит от того, какая предполагается толщина звукоизоляции межкомнатных перегородок.
Обшивка деревянного каркаса обрезными досками толщиной 25…50 мм, толщина материала стен каркасной перегородки зависит от предполагаемой нагрузки на стены перегородки.

Одновременно с монтажом стен перегородки проводится устройство звукоизоляционного слоя (если это необходимо.
После устройства стен перегородка с двух сторон обшивается плитными отделочными материалами - ДВП, фанера или ГКЛ, для помещений с повышенной влажностью (ванная комната, душевая) рекомендуется применение ГКЛВ.
Устройство стен такой перегородки можно сделать и без первичной обшивки обрезными досками, но это в значительной мере снижает применяемость стеновых отделочных материалов и способность стен выдерживать нагрузки более 25 кг на погонный метр.
В этом случае тонкие плиточные материалы для отделки стен, например, такие как ДВП толщиной 2, 5…8 мм, применять уже не рекомендуется. Далее в статье мы с вами рассмотрим чаще встречающееся устройство межкомнатных перегородок с деревянным каркасом с первичной обшивкой из досок (далее по тексту деревянные каркасные перегородки.
Для примера устройства деревянной каркасной перегородки возьмем приведенный пример такой перегородки из обзорной статьи (перегородка а, толщина перегородки 105 мм.
Технические условия.
Например, необходимо разделить площадь в деревянном доме на три помещения двумя деревянными каркасными перегородками толщиной 105 мм и высотой 3000 мм.
Как видно из предложенного плана помещений, необходимо установить перпендикулярно друг к другу две деревянные каркасные перегородки (а и а 1.
Прежде чем приступить к устройству деревянной каркасной перегородки необходимо на схеме отобразить ее план с расстановкой стоек (б) и направляющих (а), отметить места дверных проемов (если это необходимо), а так же проработать заранее и отобразить на схеме узлы (ДП - дверной проем) и узел (с - место и способ соединения перегородок.
Примечание: размеры не обозначены, так как в этом случае они не имеют значения, нам главное необходимо изучить оптимальный способ устройства таких перегородок. При этом хочу отметить, что рекомендуемое расстояние между стоками равняется 600…1200 мм.
Исходя из технических условий, для устройства деревянных каркасных перегородок нам потребуются следующие материалы:
Брусок 50 х 50 х 6000 мм - устройство верхних и нижних направляющих.
Брусок 50 х 50 х 3000 мм - устройство вертикальных стоек и горизонтальных перемычек.
Доска обрезная 50 х 100 х 3000 мм - стойка в месте соединения перегородок.
Уголок стальной соединительный - для соединения стоек каркаса с направляющими и перемычками.
Доска обрезная 25 х 100 х 6000 мм - первичная обшивка каркаса перегородок (полотно стены.
Плитный утеплитель толщиной 40-50 мм - устройство внутренней звукоизоляции.
ДВП Толщиной не менее 2, 5 мм - обшивка стен перегородок.
Метизы (саморезы и гвозди.

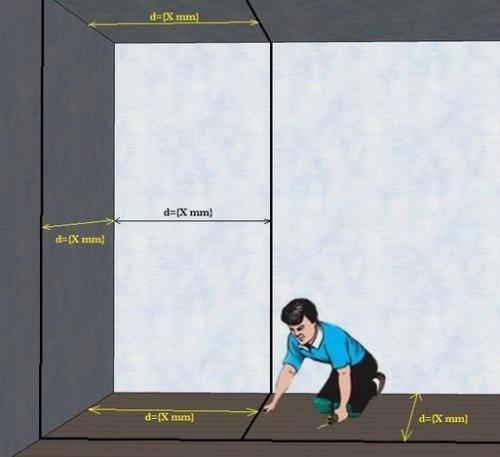

Для того чтобы обеспечить параллельность брусков верхних и нижних направляющих сначала рекомендуется провести разметку на месте их установки. Вместо неизвестной величины X, должно быть необходимое вам расстояние.
Монтаж деревянного каркаса перегородки.

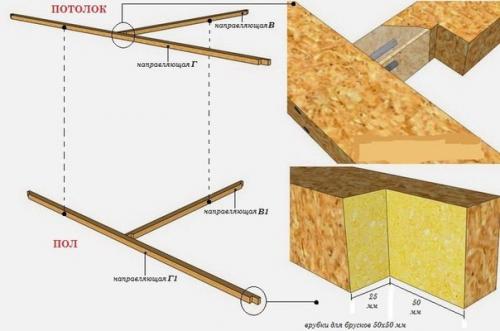

Монтаж каркаса начинается с установки направляющих брусков - верхних (в и Г) и нижних (в 1 и Г 1. по линии разметки к потолку крепятся бруски направляющих (в и Г. после этого к полу крепятся бруски направляющих (в 1 и Г 1. крепление брусков можно осуществлять с помощью саморезов.
Примечание: верхние и нижние бруски должны располагать друг напротив друга, параллельность брусков обозначена пунктирной линией.
Перед установкой брусков верхней и нижней направляющей необходимо на обоих концах сделать врубки, врубки таких же размеров необходимо сделать на концах брусков боковых стоек каркаса.
Соединение направляющих можно с помощью саморезов или шпунтов осуществить. Предварительно перед установкой саморезов, необходимо просверлить проходные отверстия меньшего диаметра, чтобы при вкручивании самореза брусок не растрескался.

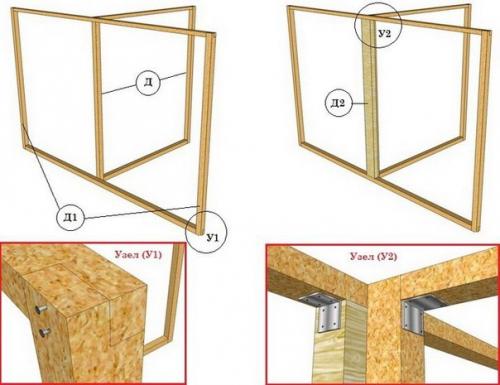

После установки брусков верхней и нижней направляющей, устанавливаются бруски (Д и Д 1) - боковые стойки каркаса и крепятся к стене. Установка осуществляется врубками на концах стоек во врубки в направляющих (узел 1. далее устанавливается стойка (Д 2) из доски шириной не менее 100 мм (50 х 100 мм. Стойка (Д 2) крепится к верхней и нижней обвязке с помощью стальных уголков (узел 2:

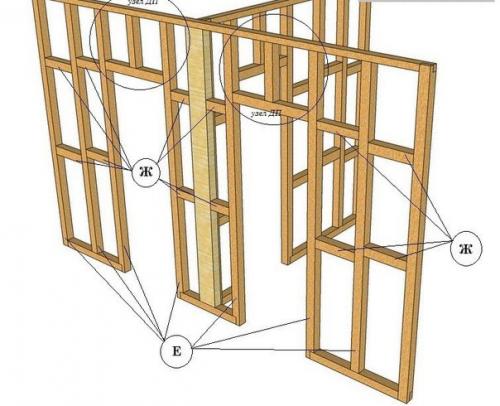

Теперь, когда обвязка каркаса готова наступает очередь установки вертикальных стоек каркаса (Е) и горизонтальных перемычек (ж) и устройство узла ДП (дверной проем.
Установка стоек каркаса.

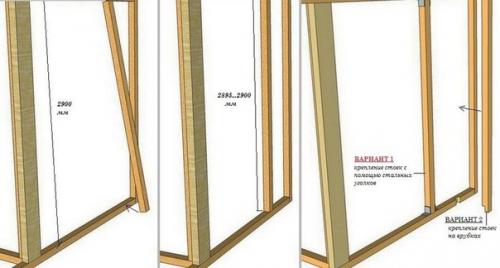

Высота стоек должна обеспечивать их установку между направляющих с небольшим натягом. Например, расстояние между направляющими 2900 мм, значит длина брусков, из которых сделаны стойки должна быть 2895…2900 мм. Крепить стойки к брускам направляющих можно двумя вариантами:
Вариант 1 - крепление стойки четырьмя стальными уголками.
Вариант 2 - крепление стоек на врубках, при использовании этого варианта, перед установкой брусков направляющих необходимо сделать в них врубки.
Устройство дверного проема в каркасной перегородке.

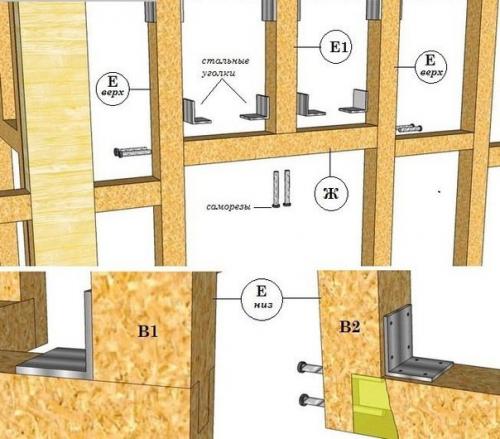

При установке стоек (Е) в местах устройства прохода между помещений необходимо сразу выполнить работу по устройству узла (ДП - дверной проем. Для этого при установке стоек (Е) верхнее крепление можно выполнить следующим способом - соединение стоек (Е и Е 1) с перемычкой (ж) осуществляется с помощью саморезов или стальных уголков.
Нижняя часть стоек (Е) крепится к нижнему бруску направляющей двумя вариантами:
Вариант 1 - соединение стоки и направляющей "шип - паз" с дополнительным креплением стальным уголком (рис слева.
Вариант 2 - соединение стойки и нижней направляющей с устройством на конце стойки врубки (в четверть) с креплением к торцу направляющей двумя саморезами, дополнительное крепление с помощью стального уголка (рис справа.
При устройстве дверного проема необходимо выпилить часть бруска нижней направляющей, которая находится между стойками (Е), это позволит осуществить установку дверей без устройства порога.
Крепление горизонтальных перемычек.
Крепление горизонтальных перемычек к стойкам каркаса можно несколькими способами осуществлять. Например, крепление перемычек (ж 1) к стойкам каркаса (Е) и крайним стойкам (Д) можно выполнять с использованием стальных уголков или комбинировать - к стойке (Д) перемычка крепится стальными уголками, а к стойке (Е) саморезами.
Перемычки (ж) крепить к стойкам каркаса (Е) можно с помощью стальных уголков, саморезами или осуществлять крепление на врубках. Все варианты крепления представлены на рисунке:
Расстояние между перемычками (ж) можно делать любым, но не желательно превышать расстояние более 1000 мм, так как это снизит жесткость установки вертикальных стоек каркаса и соответственно всей конструкции в целом.
Обшивка каркаса.
Первичная обшивка обрезными досками готового каркаса осуществляется сначала с одной стороны. С помощью саморезов или гвоздей доски крепятся к вертикальным стойкам каркаса. Между финишной доской и потолочным перекрытием рекомендуется оставить зазор 5…10 мм, этот зазор обеспечит защиту полотна стены от возможной нагрузки на него потолочным перекрытием во время межсезонных подвижек дома или при его усадке.

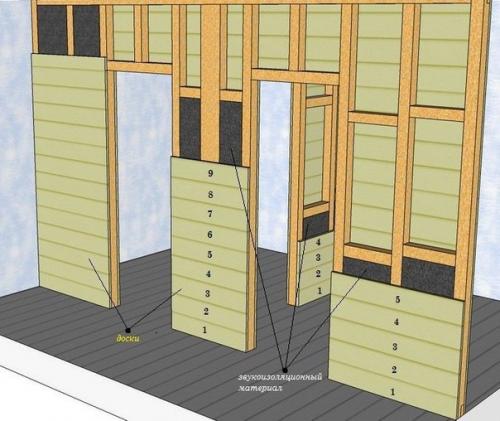

Окончательная обшивка каркаса досками (вторая сторона), осуществляется следующим образом. Сначала к каркасу крепят несколько досок (4…6 штук) и заполняют полученное пространство между стенами каркаса различными звукоизоляционными материалами (наиболее эффективнее применение мягких утеплителей.
После укладки звукоизоляционного материала продолжают обшивку каркаса досками до уровня уложенного звукоизоляционного материала, добавляется по высоте еще 4…6 досок и снова проводится укладка звукоизоляционного материала. Обшивка второй стороны каркаса проводится таким способом, пока вся сторона каркаса не будет закрыта досками.
Примечание: не забываем оставить зазор между финишной доской и потолочным перекрытием, как было сделано при обшивке первой стороны каркаса.
Вторичная обшивка деревянной каркасной перегородки выполняется с использованием листов ДВП (или ГКЛ. Листы ДВП крепят к доскам с помощью гвоздей (толевые гвозди), если в качестве обшивочного материала используется ГКЛ, то его крепят к доскам с помощью саморезов.
Примечание: расстояние между гвоздями при креплении листов ДВП к доскам обшивки каркаса зависит от их толщины и твердости.
В случае если каркасные перегородки обшиты ДВП и декоративная отделка стен будет проведена с помощью наклеивания обоев, то в этом случае стыки листов ДВП желательно проклеить бумажным скотчем. Так же бумажным скотчем необходимо проклеить шляпки гвоздей и только после этого можно приступать к финишной отделке стен деревянной каркасной перегородки.
