Одним из наиболее известных производителей гипсоплит является немецкий концерн KNAUF. Изделия брэнда выпускаются в трех типоразмерах: 667x500x80, 667x500x100 и 900x300x80.

Материал пазогребневых плит

Основой для производства пазогребневых плит KNAUF служит гипсовая вяжущая двух марок: Г-4 или Г-5. Материал не поддерживает горение и не содержит токсичных компонентов, что допускает его применение в больницах и детских садах. Он не проводит электрический ток и устойчив к резким изменениям температурного режима. Высокая степень паропроницаемости свойственна всем изделиям из гипса. Материал отлично поддается механической обработке и не имеет специфического запаха.

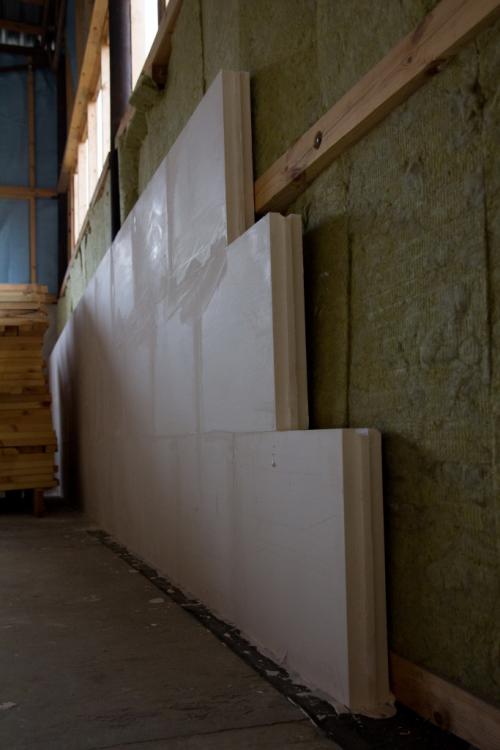

монтаж перегородок из пазогребневых плит. Фото

Техническое описание плит KNAUF

Пазогребневая плита KNAUF имеет вид прямоугольного параллелепипеда, в конструкции которого предусмотрено специальное высокоточное соединение по типу паз-гребень. Готовое изделие имеет следующие технические характеристики для всех типоразмеров:

• Плотность – не более 1250 кг/м;
• Масса: 28, 37 и 24 кг, в зависимости от размера;
• Прочность на сжатие – 5 Мпа;
• Прочность на изгиб – 2,4 Мпа;
• Теплопроводность по I A – 0,29 Вт/м°С;
• Теплопроводность по I A — 0,35 Вт/м°С;
• Влажность – не более 12%;
• Класс горючести – НГ.

Монтаж перегородок плитой KNAUF

Перегородка из пазогребневых плит своими руками.

Полную инструкцию читайте на здесь

Перегородки из пазогребневых плит KNAUF сооружаются по методу конструктора, точным соединением паза на опорной стороне и гребня на стыковочной, с проклеиванием стыкуемых поверхностей. Клеевой смесью может служить клей для приклеивания гипсокартона « Перлфикс », производства концерна KNAUF. Монтаж пазогребневых плит осуществляется с точным соблюдением рядов в вертикальной, а также горизонтальной плоскостях.

Работы по возведению перегородок следует проводить после окончания производства несущих элементов помещения, но до укладки чистовых полов. Этот период совпадает с отделочными работами внутри помещения, в основном это холодное время года. Температура в помещении не должна быть ниже +5 °С. Влажность должна соответствовать сухому или нормальному режиму. Перед использованием плиты должны пройти акклиматизацию, то есть адаптироваться к условиям внутри помещения. Для этого они должны полежать внутри не менее 4 часов.

Допустимая длина перегородки составляет 6 м, а высота — 3,6 м. В случае необходимости возведения более длинной или высокой перегородки, она составляется из отдельных фрагментов, каждый из которых имеет обособленное крепление к несущим конструкциям с помощью специального каркаса.

Перегородки из пгп. Монтаж пазогребневых плит

Соединение пазогребневых плит «паз-гребень» Монтаж плит первого ряда . Он выделен отдельным пунктом, потому что это наиболее важный момент в возведении перегородки. От его ровности будет зависеть ровность всей перегородки, а от этого и долговечность конструкции. Установку каждой плиты первого ряда проверяют пузырьковым уровнем. С помощью шпателя в пазы наносят специальный клей для ПГП, киянкой выравнивают и стыкуют плиты. Швы не должны быть более 2 мм.

• К полу, стенам и потолку пазогребневые плиты крепятся на скобы С-1 или прямые подвесы с помощью дюбелей, а к плитам – саморезами. Такой крепеж устанавливают по периметру перегородки через каждые 2 плиты.

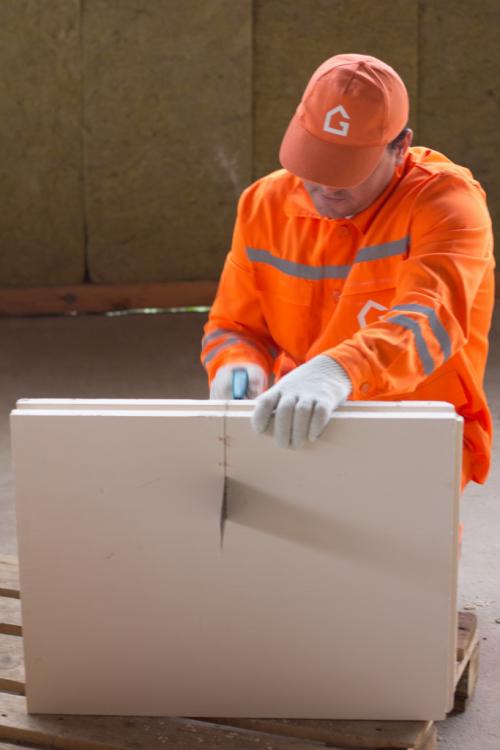

• Торцевые стыки соседних рядов смещаются на 10 см. Для этого подготавливают половинчатые плиты. Сделать такие не составит труда – гипсовые плиты легко разрезаются пилами с широким полотном и большими зубьями.
• Устройство дверного проема может быть двух вариантов. Первый , когда ширина проема не больше 90 см. В таком случае, над дверным проемом устанавливают вспомогательную конструкцию из деревянного бруса. На нее ставят выпиленные определенной формы гипсовые плиты, после чего брус убирают. Второй вариант исполнения проема применяют, когда он больше 90 см. На плиты укладывают перемычку из деревянного бруса или металлического профиля опорой на плиты 30 см с каждой стороны.

Места крепления скоб С-1 и прямых подвесов Устройство дверного проема в перегородке
из пазогребневых гипсовых плит

• Монтаж последнего ряда. Плиты перекрытия имеют эксплуатационный прогиб, поэтому последний ряд стенки монтируют с зазором не менее 2 см. Этот зазор заполняют монтажной пеной , убирают ее излишки и шпаклюют монтажным клеем.

Финишная отделка

• Для поклейки обоев достаточно зашкурить швы. Если на плитах появились царапины или сколы, их можно заполнить гипсовой штукатуркой и обработать поверхность плит наждачной бумагой.

Пазогребневые плиты требуют минимальной финишной отделки

• Для покраски на перегородку наносят грунтовку глубокого проникновения и слой шпаклевки с помощью шпателя. Между шпаклевкой и краской тоже должен быть грунтовочный слой, но универсального состава.

Монтаж пазогребневых плит кнауф. Последовательность монтажа пазогребневых плит. Часть 1

• Последовательность монтажа пазогребневых плит. Часть 1

	Основание пола, на котором планируется монтаж перегородок из пазогребневых плит Кнауф должно быть стабильным, ровным и неподвижным. При необходимости удалите старую, непрочную стяжку, заменив её на новую. Если основание имеет неровности более 10 мм. сделайте выравнивающий слой непосредственно под перегородкой. Перед началом монтажа очистите основание от грязи, строительного мусора и масленых пятен. Для удаления пыли и улучшения сцепления загрунтуйте основание грунтовкой глубокого проникновения .
	После высыхания грунтовки приступите к разметке основания пола. Сразу отметьте дверные проёмы, если таковые предусмотрены. Для облегчения монтажа можно натянут шнуровку по линии будущей перегородки. При помощи уровня или отвеса перенесите разметку на стены и потолок.
	Для приготовления монтажной смеси (клея) засыпьте сухую смесь Фуген или Фуген гидро в чистую пластиковую ёмкость с водой комнатной температуры в соответствии с рецептурой указанной на мешке. Перемешайте смесь при помощи специального электрического миксера или дрели с насадкой до однородной массы. Дайте раствору настояться 3-5 минут и вновь перемешайте. Готовьте раствор порциями, которые Вы сможете израсходовать в ближайшие 30-40 минут.
	Укладывать пазогребневые плиты Кнауф можно двумя способами. При первом способе пазогребневые плиты устанавливаются на клей, непосредственно на бетонное основание. Такой способ называется жестким креплением. Нанесите приготовленный раствор клея на пол и стены равномерным слоем. Усреднённый расход клея для плиты толщиной 80 мм составляет 1,5 – 2 кг на 1 м2, а для перегородок толщиной 100 мм. 2 – 2,5 кг.
	При втором способе плиты Кнауф крепятся к полу, потолку и стенам через пробковую эластичную прокладку . Такой способ крепления обеспечивает лучшую звукоизоляцию, особенно от ударного шума ( хлопки дверью, стук и т. д.). Пробковая лента шириной 75 мм. приклеивается на слой клеевой смеси к полу потолку и стенам. Регулируя толщину монтажного клея необходимо добиться строгой горизонтальности пробковой прокладки с помощью уровня и оставить её на 20 – 30 минут в неподвижном состоянии. После этого можно начинать монтаж плит первого ряда.
	Пазогребневые плиты  Кнауф можно укладывать как пазом вверх, так и гребнем. Однозначно, практичнее вести монтаж вверх пазом, так как монтажный клей гораздо удобнее укладывать в паз, нежели пытаться намазывать на гребень. Для этого у всех плит первого ряда гребень нужно удалить. Его можно отпилить при помощи ножовки по дереву с крупным зубом или стесать обдирочным рубанком до получения ровной плоскости. Этой плоскостью плиты первого ряда устанавливаются на пол, и вся дальнейшая кладка получается пазом вверх.
	После схватывания клея под эластичной прокладкой можно приступить к установке плит первого ряда. Нанесите клей равномерным слоем на поверхность пробковой прокладки и установите первую плиту. Горизонтальность установленной плиты можно регулировать с помощью клинышков.
	При укладке плит первого ряда уделяйте максимальное внимание проверке вертикали и горизонтали установленных плит с помощью уровня или метростата. В дальнейшем, первый ряд будет служить направляющим для всей стены.
	Прикладывая длинное правило или рейку к стене под разными углами, Вы сможете контролировать получившуюся плоскость и в случае необходимости сразу её корректировать.
	При укладке следующих плит наносите клей как на горизонтальные пазы нижнего ряда, так и на вертикальные. Плиты должны быть склеены между собой по всем, четырём торцам. Выступившие излишки клея сразу затирайте шпателем для окончательной заделки шва. Толщина швов не должна быть более 2-х мм.

Пазогребневые плиты. Какие бывают гипсоплиты? Виды пазогребневых плит.

Пазогребневые гипсовые плиты различаются между собой размерами, структурой и формой. Как правило, гипсоплиты производятся следующих размеров: 667х500х80 и 667х500х100, т.е различается толщиной плиты. Возможно в природе существуют и другие размеры плит, однако о них нам ничего не известно. По крайней мере, ни Кнауф, ни Волма плит других размеров, кроме указанных выше, не выпускают.

По структуре пазогребень бывает стандартный и влагостойкий (гидрофобизированный или гидрофобный). Как правило, влагостойкие пазогребневые блоки имеют зеленый оттенок, и используются в основном для возведения перегородок в помещениях с повышенной влажностью.

По форме, пазогребень различают на полнотелый и пустотелый. Полнотелые гипсоплиты это монолитные изделия, а пустотелые плиты имеют продольные пустоты цилиндрической формы небольшого диаметра (как показано на рисунке). Пустотелые плиты имеют ряд преимуществ, по сравнению с полнотелыми: они легче, следовательно снижена нагрузка на перекрытия здания, кроме того, благодаря меньшему весу происходит экономия на транспортировке.

К примеру, если полнотелой плиты на "фуре" можно увезти только 240м2, то пустотелой плиты уже 300м2. Следовательно, транспортные издержки в стоимости пазогребневой плиты становятся меньше. Кроме того, несмотря на легкость пустотелых плит, они практически не уступают полнотелым плитам по прочности, а по таким параметрам как теплоизоляция и звукоизоляция, даже превосходят их.

Перегородки из пазогребневых плит толщина. ПГП размеры

Введение

В настоящее время рынок предлагает огромное количество стройматериалов для возведения стен и перегородок. В данной статье речь пойдет о пазогребневых плитах и их размерах, габаритная характеристика может помочь вам не только при выборе изделия, но и дальнейшем монтаже.

Пазогребневым плитам свойственна прямоугольная форма, а характеризует их система шип-паз. Плита производится методом литья, придавая ей точность геометрии и исключая дополнительное выравнивание в процессе работы.

Пазогребневые блоки могут быть сделаны на гипсовой или силикатной основе. Внутренние перегородки из таких плит могут быть расположены при условиях низкой или нормальной влажности.

Пазогребневые гипсовые ПГП

Изготавливаются из строительного гипса марки Г-4 или Г-5 и пластификаторов методом литья.

Для повышения стойкости к воздействию влаги добавляют гидрофобизаторы, такие плиты называют влагостойкими и окрашивают в зеленоватый оттенок для распознавания. Значение водопоглащения гидрофобизированных блоков будет либо меньше, либо приравниваться к 5%. У обычных оно составляет 26-32%.

Показатель по ТУ:

Максимальная нагрузка гипсовых блоков – до 872 кг

Максимальная нагрузка влагостойких – до 910 кг

При рассчитывании количества материала Вам может помочь следующая таблица (длина, ширина и толщина представлены в миллиметрах).

То есть на 1 квадратный метр понадобится либо 3 пазогребневых блока, либо 3,7 водостойких.

Допустимые отклонения:

Пазогребневые силикатные ПГП

Изготавливаются из кварцевого песка, негашеной извести и воды автоклавным твердением при повышенном давлении и температуре. Изделие отличается от силикатного кирпича геометрической формой прямоугольного параллелепипеда. Однако геометрический размер отличается от гипсового, он меньше из-за высокой плотности.

Показатель по ТУ:

По сравнению с гипсовыми у силикатных плотность выше, что повышает коэффициент теплопроводности (что считается недостатком, но на него не обращают внимание при возведении межкомнатной перегородки) и прочность.

Силикатные пазогребневые блоки бывают пустотелыми и полнотелыми, в зависимости от вида некоторые характеристики могут изменяться.

Полнотелым присуща высокая прочность и удельный вес, что удобно для постановки перегородки на бетонном основании, а также для массивных элементов мебели, которые в будущем могут быть на неё повешены.

Пустотелым же наоборот свойственны нетяжёлый вес и сильное поглощение звуков. В отличие от предыдущих их рекомендуется устанавливать на полы с деревянными лагами.

Основное различие – это вес и изоляция от шума.

Звукоизоляция

Минимальным требованием звукоизоляции по СНиП 23-03-2003 является значение в 41 Дб, ниже представлено значение пазогребневых плит, из которых видно их соответствие нормативам.

• Пустотелые, толщина 80 мм – 43 Дб
• Полнотелые, толщина 80 мм – 42 Дб
• Полнотелые, толщина 100 мм – 45 Дб

Перегородке в два слоя из плит (толщиной 80 мм) будет иметь от 50 Дб.

От чего зависит толщина и размеры

Как Вы могли заметить, толщина перегородочных плит варьируется от 80 до 100 мм. Существуют определенные нормативы для материалов. Для соответствия параметрам звукоизоляции толщину могут увеличивать. Также это необходимо при замерах и расчетах дверных проёмов или арок.

Чем толще изделие, тем выше уровень звукоизоляции. Поэтому перегородки из блоков 667х500х100 мм обеспечит более сильную изоляцию по сравнению с блоками 667х500х80 мм.

Размер практически не меняется, в зависимости от технологии может изменяться удельный вес. Так, гипсовая плита будет весить больше силикатной. Однако, несмотря на однотипные параметры, эти плиты не взаимозаменяемы.

Как выбрать вариант изделия

Стены толщиной в 100 мм предусмотрены для северных районов, чтобы обеспечить теплоизоляцию. Если основным критерием является утепление помещения, то стоит присмотреться к полнотелым.

Монтаж пустотелыми плитами обойдётся менее затратно и по времени, и по сумме, но если для Вас важнее максимальная шумоизоляция, то верным вариантом будут полнотелые блоки.

В местах повышенной влаги подойдут влагостойкие ПГП, например в ванную комнату, санузел, кухню или местах скопления сырости.

Что касаемо внешнего вида, то ввиду необязательности отделки на гипс можно сразу наносить краску или клеить обои. Силикатные обеспечат абсолютную гладкость и прочность. Здесь всё зависит от Ваших личных предпочтений.

Основные производители

ООО «Пешеланский гипсовый завод» – предприятие Нижегородской области (г. Арзамас) производит и поставляет качественные и надежные блоки, листовые материалы из натурального гипса с собственной шахты. Производство со стажем 80 лет.
