Портальная система окон и дверей. Разновидности раздвижных систем

Портальная система окон и дверей. Разновидности раздвижных систем

Порталы на рынке представлены тремя видами: PSK-системы (параллельно-сдвижные); FS-системы (складные, иначе, гармошки); HS-системы (подъемно-сдвижные).

Параллельно-сдвижные системы – чтобы открыть створку, ее нужно сначала подать из проема вперед, затем сдвинуть по направляющим в сторону. В порталах премиального сегмента процесс упрощен и створка выдвигается автоматически при повороте ручки, что гораздо удобнее. Максимальная ширина створки у PSK портала составляет 2000 мм, между собой створки не объединяются, что позволяет комбинировать порталы с глухими блоками в любом порядке и перекрывать проемы практически любой длины.

Складные системы – створки между собой фиксируются петлями, сдвигаются в сторону или раздвигаются в стороны посредством роликов, перекатывающихся по встроенным в короб «рельсам». Сдвижные портальные системы устанавливаются в проем не более шести метров, ширина створки обычно в пределах 500-900 мм. Такая система обеспечивает практически полное открытие портала при необходимости, но меньшая доля остекления из-за большего количества рамных деталей сказывается и на обзорных свойствах, и на инсоляции.

Подъемно-сдвижные системы – принцип открытия схож с параллельно-сдвижными, но створка выдвигается не вперед, а поднимается немного вверх и откатывается вбок. Главным достоинством систем этого вида является высокая несущая способность механизмов. Стеклопакет может быть и трехкамерным, что немаловажно, если речь о холодных регионах или домах с минимальным энергопотреблением.

Выбор же той или иной системы зависит специфики применения.

GeodE Участник FORUMHOUSE

Итак, потихоньку перестраиваем дом 90-х годов постройки «из того, что было», имеем перестроенную крышу, а одновременно с ней и новую крышу над балконом-террасой. Задача – превратить балкон в подобие зимнего сада, что бы зимой это было, чуть ли не единое помещение с основным домом (пол будем делать вровень, и ставить дверь будем чисто символическую, возможно просто тонкое стекло). Но при этом летом это должен быть нормальный балкон, т. е. остекление должно по максимуму открываться, второй этаж и утепленный вариант, плюс возможность открытия. Рекомендуют на выбор гармошку или порталы, в гармошках смущает герметичность, а в порталах слишком много неподвижных частей. Что посоветуете?

Дмитрий Шорин Ведущий продукт-менеджер департамента оконной и дверной фурнитуры

Идеальное решение для поставленной задачи – параллельно-раздвижная система. Окна и двери с раздвижной системой практичны, занимают минимум места в помещении и отлично сохраняют тепло, благодаря равномерному прижиму. Эта уникальная система оснащена специальными доводчиками для закрытия створки, обеспечивает вентиляцию по всему периметру окна и обладает взломостойкой функцией. Раздвижная система позволяет изготавливать конструкции больших размеров без импостов, что обеспечивает максимальное поступление света в помещение. Размеры портала могут достигать 2-х метров в ширину и 2,4 метров в высоту. Использование специализированной фурнитуры гарантирует отличный прижим, поскольку диапазон регулировки запорных цапф минимум на 20 % выше, чем у любой другой фурнитуры. При этом вращающиеся головки цапф и перфорация створочных элементов фурнитуры сделает ход оконной ручки мягким и плавным даже при большом количестве точек прижима. Такая фурнитура намного надежнее и долговечнее аналогов.

Источник: https://zelynyjsad.info/stati/portalnaya-sistema-okon-i-dverey-portalnye-sistemy-otkryvaniya-okna

Портальные системы открывания окна

Мне нравится

0

Портальные системы для потребителя это комфорт и большая свобода передвижения.

Варианты портальных систем

• Откидная-сдвижная(паралельно-сдвижная) система предусматривает откидывание створки на нижней опоре(подвесе) с максимальным весом створок 100/160 – 200 кг. Параллельно-сдвижная система может состоять из двух, трех и четырех элементов, причем раздвижные створки могут комбинироваться с распашными и неподвижными. Для обеспечения проветривания , раздвижные створки откидываются и сдвигаются в сторону.

• Подъемно-сдвижная система работает по схеме «поднимать-раздвигать-опускать». Все элементы легко открываются и закрываются с помощью поворотной ручки. Подъемно-сдвижная конструкция может иметь до 4 створокмогут состоять 4 створки, неподвижные и подвижные створки чередуются. Максимальный вес створок до 400 кг.

• Система со складывающимися створками (до 7 створок в одной конструкции), вес створок до 80 кг.Створки могут быть выполнены в поворотном положении, так и в поворотно-откидном положении чтобы можно было проветривать помещение. Входная поворотная или поворотно-откидная створка легко управляется, независимо от складных створок.Створки благодаря специальной фурнитуре скользят по верхней и нижней направляющей. Установка специальных ответных планок позволяет надежно фиксировать раздвижную дверь по всему проему приэтом створка может быть откинута на небольшое проветривание.

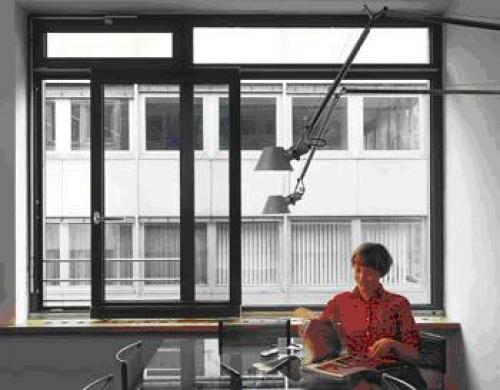

Рис. 1 Откидная-сдвижная система

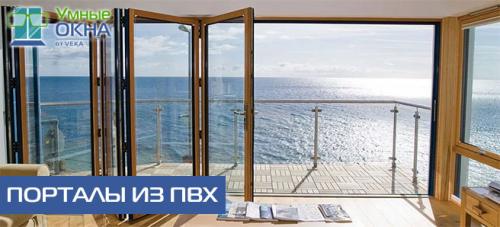

Рис. 2 Складывающиеся створки

Рис. 3 Подъемно-сдвижная система



Область и возможность применения портальных систем – это конструкции из дерева, ПВХ или алюминия.
Портальные системы позволяют делать сдвижные створки гораздо больших размеров чем при использовании стандартной фурнитуры. В таблице приведены максимальные размеры створок для портальных систем.

	откидная-сдвижная система	Система со складывающимися створками – до 7 створок в конструкции	подъемно-сдвижная система
Ширина створки (max )	1600 мм	900 мм	3335 мм
Высота створки (max)	2360 мм	2360 мм	2690 мм
Вес створки (max )	160 (200) кг	80 кг	300 (400) кг

Основное преимущество портальных в пространстве

Если огромные створки окон открываются внутрь помещения, они занимают слишком много места в комнате. Монитор компьютера, находящийся рядом с окном, приходится постоянно отодвигать в сторону. Предметы интерьера и цветочные горшки препятствуют свободному открыванию окон.Об этих трудностях можно забыть благодаря удобной наклонно-сдвижной системе. Маленькие и большие окна и двери из деревянных, дерево-алюминиевых, пластиковых и алюминиевых профилей можно быстро и легко отодвинуть в сторону и сэкономить пространство на подоконнике.

Тяжелые створки легко приводятся в движение

Благодаря повороту ручки, створка приводится в откидное или закрытое положение. Применение портальной фурнитуры рекомендуется для балконных дверей, террас, стеклянных пристроек и зимних садов. Идеально подходят для окон и дверей, которые должны открываться полностью и при этом не занимать много места. Сдвижной механизм обладает легким ходом и мало изнашивается.

Простой монтаж позволяет устанавливать портальную фурнитуру на окна и двери изготовленные из профилей ПВХ, дерева или алюминия.

Портальные двери veka. Порталы

Многие интерьерные композиции становятся интереснее и функциональнее в присутствии раздвижных пластиковых систем – порталов. Порталы позволяют расширять пространство и впускать больше света в дом. Данные системы могут служить в качестве перегородок между помещениями, в качестве выхода на балкон, также порталы используются для зимних садов, в бассейнах, служат как выход на террасу загородного дома. Портальная система позволит создать в вашем доме эргономичное пространство, грамотно сочетая в себе эстетику, высокие эксплуатационные и энергосберегающие характеристики.

Преимуществами портальных систем являются:
• Безусловный комфорт в использовании (пружинный механизм обеспечивает плавность хода и удобное открывание без применения силы)
• Возможность изготовления конструкций больших габаритных размеров (что обеспечивается высокотехнологичными фурнитурными решениями)
• Высокий уровень светопропускаемости (в сравнении с обычными оконными системами из ПВХ)
• Высокий уровень энергоэффективности (порталы можно использовать в качестве целой стены с выходом на балкон или террасу и при этом не бояться холода в помещении даже в самый морозный день).

Характеристики порталов

Тип портальной системы	PSK-портал	FS-портал	HS-портал (VEKA Slide)
Максимальный вес	До 160 кг	До 160 кг	До 250 кг
Максимальная ширина створки	1600 мм	900 мм	3000 мм
Максимальная высота створки	2360 мм	2360 мм	2700 мм
Максимальное количество створок	2	7	4
Тип порога	Есть накладной порог	Безбарьерный	Безбарьерный
Тип открывания	Наклонно-сдвижное	Сдвижное-складное («гармошка»)	Подъёмно-сдвижное
Петлевая группа	Отсутствует, за счёт чего достигается более плотный прижим	Есть	Специальный фальц полностью исключает продувание
Особенности системы	3 варианта цветов ручки	Открывает большое пространство без импостов (перегородок)	Габариты конструкции до 6,5 м позволяют закрыть всю стену

Если вы хотите подробнее узнать о возможности установки портала в своём доме – звоните нам 454-18-77. Наши менеджеры ответят на все ваши вопросы.
