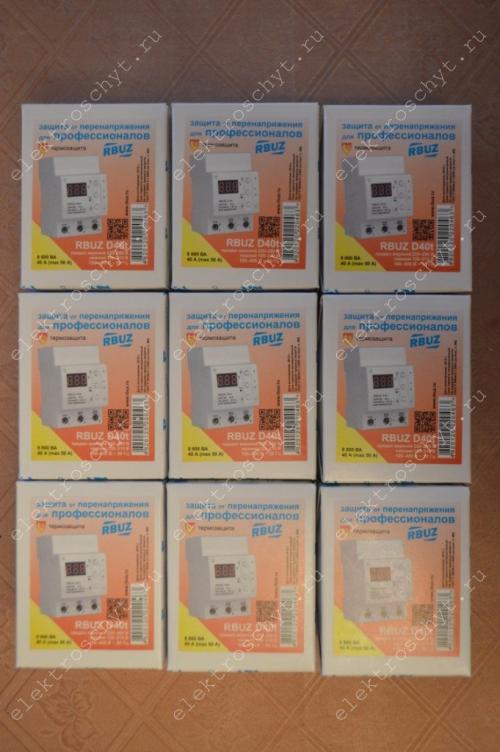

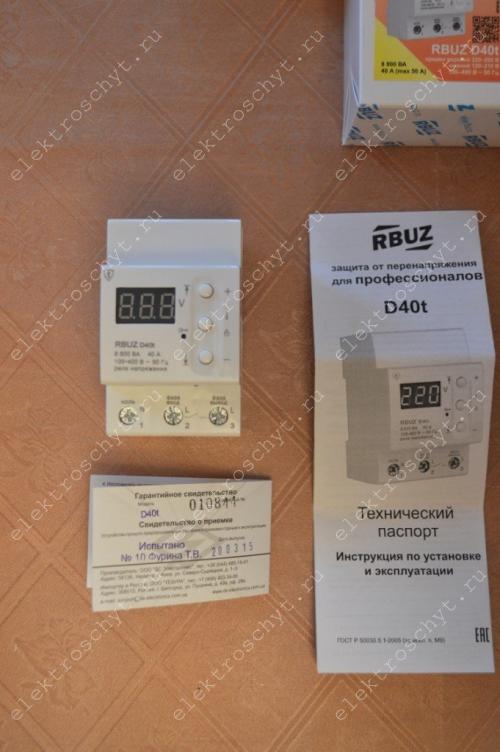

Рн 106 или узм 51м. Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Рн 106 или узм 51м. Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.

.

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

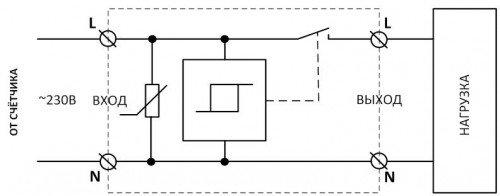

Схема подключения УЗМ-51М

Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16 . Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16 , на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Реле напряжения однофазное, какое лучше. Реле напряжения для установки на DIN-рейку (в щиток): общая информация

Естественно, максимальные рабочие токи групповых РН должны быть, как минимум, не меньше, чем у индивидуальных. Соответственно диапазон токов модельного ряда таких реле у разных производителей обычно начинается с 16-20 А и простирается до 50-63 А.

Помимо разных максимальных рабочих токов, «реечные» РН бывают одно- и трехфазные; мы рассмотрим только однофазные. Кроме того, такие защитные устройства (далее ЗУ) могут иметь или не иметь дополнительные функции и удобства — например, встроенные вольтметр и амперметр.

Важную роль при работе с большими токами играет конструкция внешних клемм, к которым будут крепиться провода, а также внутреннее соединение этих клемм с управляющими компонентами РН.

Любое из таких реле напряжения можно использовать и совместно с гораздо более мощными нагрузками, которые должны подключаться не непосредственно к РН, а через специальное устройство — магнитный пускатель (контактор), способный коммутировать бо́льшие, чем допускает само РН, токи. Установка контактора может стать неплохим выходом и в случаях, когда изначально было куплено РН, рассчитанное на небольшой ток, а впоследствии выяснилось, что его возможностей не хватает для подключаемых нагрузок.

Важно отметить: как правило, реле напряжения не обеспечивают защиты от перегрузок и коротких замыканий, и потому производители рекомендуют ставить перед ними «автомат» с номиналом, не превышающим 75% от максимального тока реле напряжения. Правда, определенные исключения из этого правила в нашем обзоре тоже будут.

Как правильно подключить УЗО и автомат без заземления. Подключение УЗО без заземления

Строительство новых домов предусмотрено с защитным заземлением. При подключении УЗО к однофазной сети с заземлением при нарушении изоляции и замыкании сетевого провода на корпус электроприбора, возникнет ток утечки, который замкнется на токопроводящий корпус электроприбора и сработает защита УЗО.

Давайте представим, что защитное заземление отсутствует. УЗО не сработает до появления тока утечки, а он появится при случайном прикосновении человека к токопроводящему корпусу электроприбора. Ток утечки пройдет по пути сетевого провода, корпус электроприбора и человека стоящего на полу, в результате сработает механизм защиты УЗО.

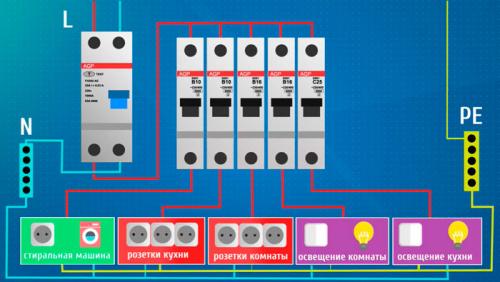

Схема подключения УЗО с защитным заземлением

Что же получается? При наличии заземления корпуса электроприбора в аварийной ситуации сработает УЗО без прикосновения человека к корпусу прибора, так как возникает ток утечки через заземляющий проводник. В случае отсутствия защитного заземления ток утечки УЗО появится только при касании человека к корпусу находящемуся под напряжением. Во втором варианте человек становится «подопытным кроликом».

Однако время срабатывания защиты УЗО составляет миллисекунды, и человек не почувствует воздействие электрического тока. Даже при полном наличии фазы на корпусе бытового устройства, в лучшем случае вы почувствуете легкое пощипывание. Какую схему подключения УЗО выбрать решать вам.

Однако я советую выбрать установку УЗО с заземлением, и более безопасной защитой. В доме не сложно сделать контур защитного заземления, а в квартире защитное заземления можно взять с корпуса электрощита в подъезде и развести провод заземления по плинтусу к розеткам мощных потребителей тока – это стиральная машина, бойлер, электроплита, розетки в ванной.

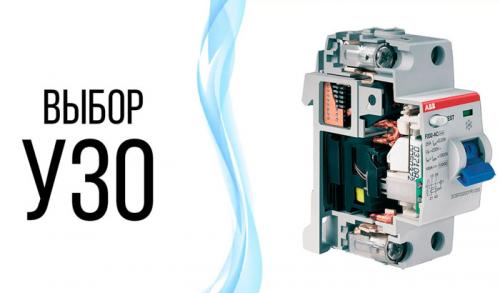

Если вводной автомат на 25 ампер, какое должно быть УЗО. Выбираем УЗО для квартиры и дома — чек лист в 10 шагов.

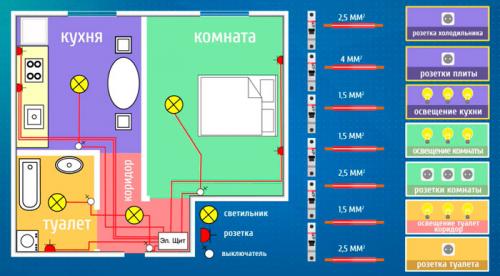

Устройство защитного отключения выбирается уже после того, как вы разделили всю эл.проводку на отдельные группы, рассчитали, а может даже уже и проложили соответствующий кабель требуемого сечения и подобрали защитные автоматы.

Именно от этих параметров во многом и зависит выбор самого УЗО.

Не забываем, что УЗО необходимо не для защиты от коротких замыканий или перегрузок (с этим делом справляются автоматы), а для защиты человека от поражения эл.током.

Чтобы правильно подобрать себе УЗО в щитовую, пройдитесь по чек листу из 10 шагов, и вы без труда определитесь с нужным аппаратом защиты в ваш дом или квартиру.

Шаг №1

Количество

В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?

Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.

Однако данное утверждение справедливо до первой серьезной аварии.

Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно?

А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.

1 Во-первых, устанавливайте УЗО на каждый прибор, так или иначе контактирующий с водой . 2 Во-вторых, если у вас используются светильники с металлическим корпусом и при этом до них легко можно достать рукой, тогда на всю группу освещения также монтируется одно УЗО. 3 В-третьих, еще одно УЗО обязательно идет на общую группу розеток. Этого количества в подавляющем большинстве случаев более чем достаточно.

Шаг №2

Класс напряжения

Если у вас однофазная сеть 220V, то выбирайте 2-х полюсное УЗО.

Если в доме 3-х фазка 380V, то здесь выбор богаче. Либо одно 4-х полюсное, либо 3 двухполюсных на каждую фазу.

Здесь смотрите по характеру нагрузки (3-х фазный движок – тогда 4-х полюсник). По всем фазам равномерно подключена однофазная нагрузка на 220В – три двухполюсника.

Шаг №3

Конструктивное исполнение

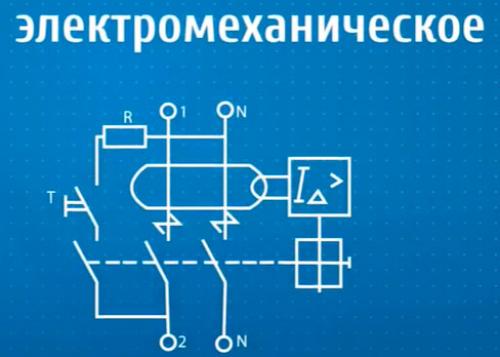

Существует электронное и электромеханическое УЗО. Отличить их можно по надписям на корпусе.

У электронного нарисована схема с поляризованным реле в виде буквы “А” в треугольничке.

У эл.механического такого обозначения нет.

Какое из них лучше? Эл.механическое УЗО считается более надежным, поэтому рекомендуется выбирать именно его.

Шаг №4

Тип УЗО

Защищает только от утечки в сетях переменного тока.

Обеспечивает защиту при утечке как на переменном, так и импульсном токе (современные телевизоры, блоки питания, компьютеры и т.п).

• тип S и G

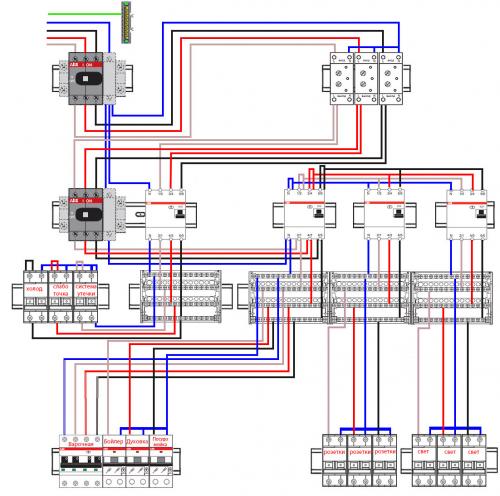

Требуются для щитовых с большим количеством УЗО (на гл.вводе и отходящих линиях), в так называемых каскадных схемах.

Они обеспечивают селективность при которой узо на гл.вводе срабатывает в самую последнюю очередь.

• тип B

УЗО реагирует на переменный, пульсирующий, постоянный и сглаженный ток.

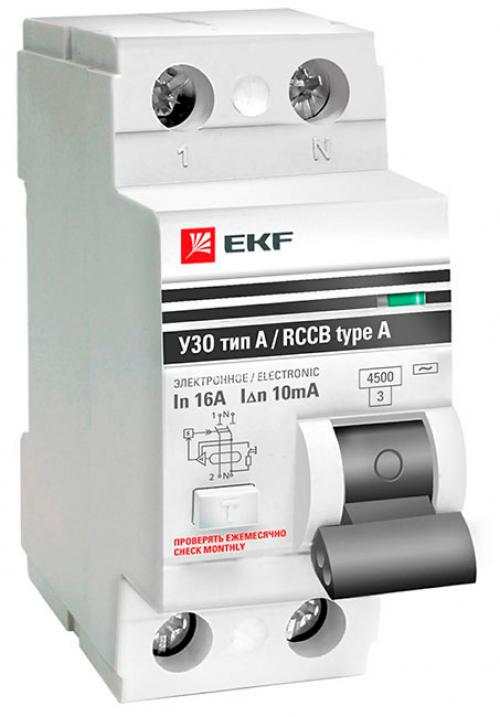

Самый распространенный — это тип АС. Однако в быту для обычных квартир рекомендуется использовать все же тип А.

В Европе в некоторых странах (например, Германия) тип АС дажедействующими там правилами.

Узм-51м зачем нужен и схема подключения. Назначение

Многие хозяева задаются вопросом, зачем нужен этот УЗМ ? Отвечая на него, следует отметить, что основной функцией реле контроля напряжения является быстрое отключение потребителей при резких скачках и перепадах напряжения. Это происходит в тех случаях, когда ток выходит за установленные граничные пределы от 160 до 280 В. Дополнительно УЗМ обеспечивает защиту от скачков импульсного характера в одно- и трёхфазных сетях, возникающих при ударах молнии, а также в момент включения мощных электрических агрегатов.

Установка реле контроля напряжения осуществляется на вводе линии в помещение, перед всеми потребителями и нагрузками. В случае аварийных ситуаций УЗМ-51М разрывает цепь за доли секунды, не допуская выхода из строя подключенного оборудования.
УЗМ по сути является контроллером напряжения, состоящим из электромагнитного реле и защитного варистора. Его можно использовать при любой конфигурации и схеме подсоединения электрических сетей. Установка УЗМ не отменяет установку других защитных средств – УЗО, автоматов и т.д.

Характерные особенности УЗМ:

• Возможность регулировки границ срабатывания.
• Может работать с дистанционным управлением.
• Для защиты от импульсов используется варистор и полупроводниковые элементы.
• Задержка по времени, устанавливаемая для высокого и низкого напряжения.

Приборы Меандр УЗМ чаще всего используются в быту и устанавливаются в квартирах и частных домах. При аварии объект оказывается полностью или частично обесточенным и находится в таком состоянии, пока напряжение не придет в норму.

Видео реле напряжения РН-106. Настройка, подключение, параметры.
