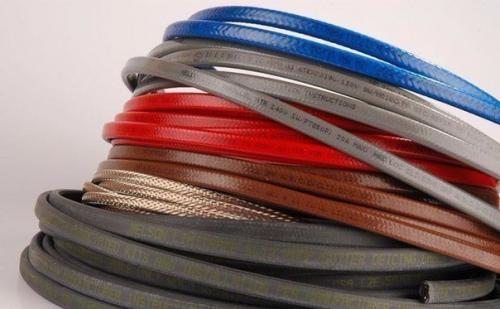

Саморегулирующийся греющий кабель для труб.

04.06.2017 в 15:55

Сильные холода способны вывести из строя водопровод, проложенный на небольшой глубине, или проходящий по неотапливаемой части дома. Для снижения этого риска используется саморегулирующийся греющий кабель для обогрева труб, который монтируется поверх труб или прокладывается внутри водопровода.
Описание устройства саморегулирующегося кабеля.

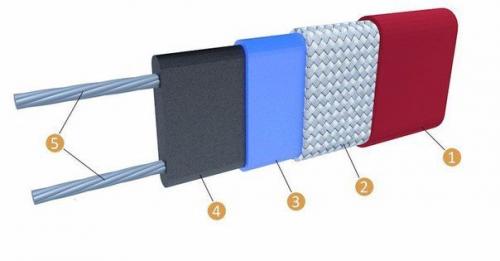

Конструктивно саморегулирующийся кабель является гибким Тэном. Общую защитную функцию выполняет верхняя оболочка из полимерного материала. Последующая металлическая оплетка предназначена для заземления, экранирования и защиты от механического воздействия. Используемая за ней термопластичная обмотка создает надежную оболочку двум витым проводникам и токопроводящей матрице, содержащей мелкодисперсный графит.
При подаче питающего напряжения происходит нагрев и расширение матрицы. Зерна графита теряют множество микроконтактов между собой, сопротивление участка кабеля возрастает, ограничивая процесс нагрева. Понизившаяся температура новый цикл тепловыделения вызывает. Подобное происходит независимо в каждой точке кабеля, и это дает возможность поддерживать отличающуюся температуру на различных участках, при этом достигается существенная экономия электроэнергии. Применение подобной технологии повышает устойчивость к скачкам напряжения, появляется возможность нарезать кабель различной длины или монтировать его с перехлестом, например, на запорно - регулировочном оборудовании.
Расчет мощности саморегулирующегося кабеля.
Определяясь с мощностью кабеля для обогрева трубопровода длиной более 7-10 м, необходимо учитывать множество факторов: тип трубы, её месторасположение, протяженность, диаметр, используемую теплоизоляцию и минимальную температуру окружающей среды. Для расчета саморегулирующегося кабеля можно воспользоваться таблицами производителей. Рассчитать необходимую длину кабеля для обогрева труб до 10 м можно по упрощенному варианту:
Внимание! Только в том случае, если монтаж планируется поверх трубы, то мощность должна быть примерно 17 вт/м;.
При укладке внутри водопроводной трубы показатель должен составлять 10 вт/м.
Монтаж обогревающей системы внутри трубопровода.

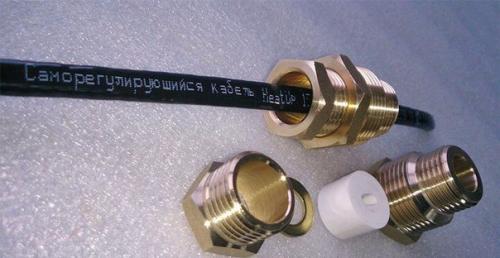

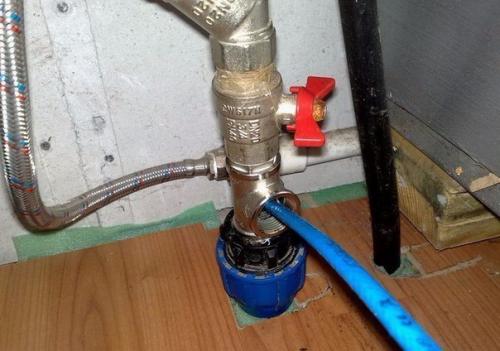

Для труб диаметром до 50 мм и при отсутствии прямого доступа, если это, например, действующий водопровод, уложенный под землей, используется способ монтажа кабеля внутри трубы. В случае, если монтаж кабеля будет производиться в трубе с водопроводной водой, то такой кабель должен соответствовать нормам Санпин. При покупке такого кабеля поинтересуйтесь у продавца о наличии сертификата. Монтаж кабеля в трубу осуществить несложно. Вместе с кабелем необходимо приобрести муфту - переходник для трубы соответствующего диаметра.
В случае если вам необходимо осуществить прогрев трубы ввода воды в дом, то достаточно ввести в трубу саморегулирующийся кабель от ввода в дом до глубины промерзания. Для этого вам понадобится кабель длиной, равной высоте ввода плюс высота пола над уровнем земли, и плюс глубина промерзания грунта.
Крепление кабеля поверх трубы.

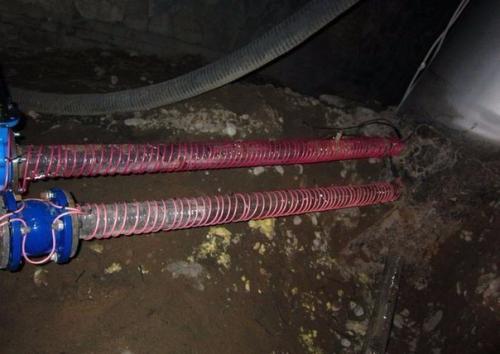

При внешнем монтаже возможны три метода расположения кабеля. Линейный наиболее подходит для небольших диаметров труб до 35 мм, так как саморегулирующийся кабель имеет ограничение на минимальный радиус изгиба. Укладка вдоль трубы ведется. В том случае, если одного нагревающего элемента недостаточно, то производится монтаж двух кабелей с противоположных сторон водопроводной трубы. Второй метод волнообразное закрепление греющего элемента предусматривает. Он применяется на средних диаметрах труб и дает экономию использования кабеля, в сравнении с линейным монтажом двух саморегулирующихся элементов. Третий способ - спиралевидный. Наиболее эффективный метод для защиты средних и больших диаметров труб.

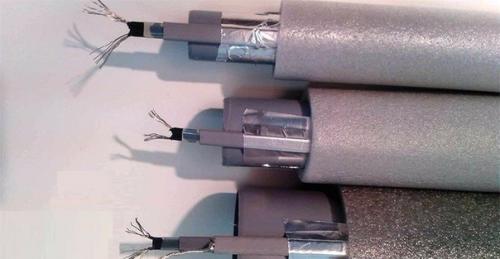

Все три способа предусматривают использование алюминиевого скотча. Пластиковые трубы обматывают им до закрепления кабеля - это позволяет избежать местного перегрева трубы и обеспечить равномерное распределение тепла. Фиксация греющего элемента производится через каждые 30-40 см самоклеящейся теплостойкой монтажной лентой, а использование проволоки или кабельных обойм в этом случае недопустимо. После закрепления кабеля следует еще раз обмотать элементы алюминиевым скотчем. Для снижения теплопотерь необходимо защитить конструкцию теплоизоляционным материалом для труб.
Саморегулирующийся кабель дороже других видов защиты трубопровода от замерзания, но значительная экономия электроэнергии, более высокая надежность и простота использования делают его применение предпочтительным.
