Добрый день уважаемые знатоки. Поделюсь с вами несколько омраченной радостью. Запустил я в доме отопление. 20 киловатный твердотопливный котел 13 радиаторов по комнатам двух этажей, в котле 100 литров в остальной системе еще литров 12-15 испытал во время небольшого похолодания. По результатам сижу думаю. Ситуация следующая, при протопке все это достаточно быстро нагревается и устраивает в доме филиал сауны, открываем окна проветриваем, потом естественно гаснет и радиаторы также быстро остывают. Протопив вечером к утру уже замерзли и это в сентябре, а что будет зимой? Вариант топить на тлении и низкой температуре теплоносителя попробовал, но как то странно пошло, котел загадился да и продлить тление дольше пары тройки часов не удается. Гуглинг повел меня в сторону теплоаккумуляторов. Дабы накачать теплом куб, а то и парочку воды а потом пусть она отдает себе плавненько тепло. И жары не будет во время активного сгорания топлива и потом радиаторы будут горячи. Посмотрел на заводские, взгрустнул от цен. Посмотрел на самоделки. Интересно стало как один из сельских мастеров сделал теплоаккумулятор из еврокуба. Но у него там 2 насоса и весь теплоноситель смешан. Насос в куб качает а второй из этого же куба в радиаторы. По некоторым причинам не хочу так. Думаю над следующим решением. Куб сам по себе в нем вода. Возможно соленая (может еще что посоветуете, теплоемкость конечно уменьшится, но и вероятность заморозить кубик если вдруг что упадет) сверху слой масла чтобы вода не испарялась зазря, внутри этого куба через верхнюю крышку заходит труба витками от подачи котла. Проходя по виткам трубы теплоноситель во время активного горения топлива в котле частично передает тепло воде в баке и дальше идет себе по радиаторам греть помещение но уже не так резко. Как топливо в котле прогорело теплоноситель продолжает бегать по трубам но уже забирает тепло из куба и радиаторы охлаждаются намного медленнее. Так то схема нарисовалась только вот вопрос по поводу труб внутри кубика. Металлопласт - дешево но теплопередача низкая. Медь обратная тема. Сечение опять же. Как лучше одной трубой прогнать или распараллелить для лучшей теплопередачи. Пустить теплоноситель не в одной 32 а в 4х 16 например и сечение больше и площадь поверхности в 2 раза. опять же как прикинуть длину труб если использовать медную и если металлопластиковую чтобы система была эффективной? А если не трубы, а в кубик парочку алюминиевых радиаторов утопить? опять же и площадь теплообмена больше и сечение? Помогите многомудрые советами, уже 6 утра уснуть не могу мысли роятся.

Связанные вопросы и ответы:

Hajdu AQ PT 1000. Буферная емкость Hajdu AQ PT 1000. Объем 1000 литров.

Теплоаккумулятор Hajdu AQ PT 1000, объемом 1000 литров, для твердотопливного котла отопления.
Буферная емкость Хайду оптимальна для работы с твердотопливными котлами отопления мощностью 30-35 кВт. Объем бака 1000 литров, и этого вполне достаточно для сохранения избыточной невостребованной тепловой энергии от отопительного котла. Стоит также заметить, что буферная емкость Хайду увеличивает временной интервал между загрузкой топливом основного теплогенератора - котла на твёрдом топливе, что значительно повышает удобство его эксплуатации в период отопительного сезона.
Вывод патрубков для подачи и отвода теплоносителя из теплоаккумулятора выполнены по одной вертикальной линии. Это существенно экономит строительное пространство в котельной.
* Стоит отметить, что система сохранения тепла посредством применения буферной емкости работает исключительно в принудительной системе отопления. Гравитационные отопительные системы с теплоаккумуляторами не работают.
Буферная емкость для твердотопливного, и электрического котла отопления.
Стоит отметить, что конструкторы компании Хайду не ограничились возможностью приема тепла в теплоаккумулятор только от котла на твёрдом топливе. В баке есть технологические отверстия для установки электрических ТЭНов мощностью 2 кВт ; 3 кВт ; 6 кВт ; 9 кВт. Это очень важное дополнение, так как для увеличения временных промежутков между загрузкой топливом котла, многие владельцы загородных домов и дач используют электрические котлы по ночному, дешевому тарифу, для загрузки недорогим теплом буферной емкости. В данном случае, приобретение электрокотла, и врезка его в систему отопления не требуется, так как ТЭНы напрямую прогревают буферную емкость, а днем это тепло отдают в отопительную систему.
Для удешевления конечной стоимости буферного теплонакопителя Hajdu AQ PT, компания Хайду не комплектует баки наружной теплоизоляцией. Эту опцию можно при необходимости заказать отдельно, так же как и электрические ТЭНы.
* Буферная емкость Hajdu AQ PT 1000 это прибор исключительно для системы отопления.
Внутренняя поверхность бака не имеет эмалированного покрытия, как в бойлерах косвенного нагрева и водонагревателях. В этой связи, применение теплоаккумулятор для нужд контура горячего водоснабжения (ГВС), крайне не рекомендовано.

Устройство теплоаккумулятора. Зачем нужна

Буферная ёмкость, её ещё называют теплоаккумулятором, используется в отопительной системе для накапливания и сохранения тепла. По внешнему виду это устройство напоминает цилиндрический резервуар, имеет утеплённые стенки, что позволяет долгое время сохранять температуру теплоносителя. В качестве теплоизоляции используется термостойкий поролон.

По мнению экспертов, теплоаккумулятор считается одним из основных приборов в отопительной системе. С его помощью происходит распределение тепла по всем помещениям загородного дома или любого другого здания. Основной задачей буферной ёмкости считается аккумулирование тепла, которое может поступать от разных устройств, будь то электрический или твёрдотопливный котёл.

Устройство теплоаккумулятора

Основным элементом ёмкости считается теплоаккумулирующее вещество, отвечающее за сохранение и дальнейшее распределение тепла. Рассматриваемые изделия могут работать:

• На пару;
• С использованием жидкости;
• С дополнительными нагревательными приборами.

Также они могут быть:

• Термохимическими;
• Твёрдотельными.

В большинстве систем отопления, в том числе тёплых полах, применяют антифриз, хотя для нагрева лучше всего использовать воду. Каждый из баков буферной ёмкости имеет выходы для входа в котёл и трубы отопления. Вверху ёмкости установлен специальный клапан, защищающий устройство от избыточного давления. Его основным предназначением считается вывод накопившегося воздуха.

Внизу резервуара устанавливается сливной кран для спускания жидкости в случае необходимости. В резервуаре есть гнёзда для крепления датчиков, указывающих на давление и температуру жидкости.

Работа рассматриваемого устройства основана на повышении вместимости теплоносителя (воды или незамерзающей жидкости — антифриза). После закрепления бачка появляется дополнительный объём для жидкости, в результате чего повышаются показатели инертности конструкции.

Обратите внимание! При нагревании буферного бачка любым из отопительных приборов в ёмкости накапливается теплоноситель определённой температуры. Распределение тепла по зданию происходит по мере остывания жидкости, причём тепловая энергия может передаваться даже во время прекращения процессов горения в отопительных приборах

Рассмотрим принцип действия теплоаккумулятора на примере твёрдотопливного котла. В данном случае между этими двумя приборами устанавливается насос, который служит для равномерного распределения тепла во всех комнатах здания.Холодная вода перемещается из нижней части бака в котёл, где происходит её прогрев.

После нагрева теплоноситель попадает в верхнюю накопительную часть резервуара. При работе насоса, который закрепляют в обратном трубопроводе, холодная вода из системы небольшими порциями поступает в нижнюю часть ёмкости, вытесняя горячую жидкость, которая направляется в систему отопления.

После отключения котла происходит беспрерывная подача тепла. Заметим, что этот процесс идет до тех пор, пока холодный теплоноситель не вытеснит полностью горячую воду из бака. Продолжительность работы буферной ёмкости после остановки отопительного прибора (котла) будет зависеть от таких факторов как объём бачка, температуры воздуха за окном дома, а также количества источников нагревания.

Принцип функционирования буферной емкости

Основными преимуществами буферной ёмкости является:

• Равномерная подача тепла по системе. Большинство котлов неравномерно обогревают помещение, и это связано с интенсивностью горения или возможным затуханием паллетов, газа, дров. Использование буферной ёмкости позволит избежать подобного явления. Во время интенсивного горения в резервуаре накапливается лишнее тепло, которое будет подано в систему после затухания котла;
• Независимость от графика работы отопительных приборов. Дело в том, что в твёрдотопливные котлы нужно постоянно подбрасывать дрова или другие виды топлива, делать это ночью неудобно. Использование буферной ёмкости позволит подавать теплоноситель в ночное время суток за счёт накопленных ресурсов. В данном случае увеличивается интервал между растопками котла. При использовании электрических отопительных приборов и наличии двух тарифного счётчика можно запрограммировать работу котла на ночное время суток;
• Защита от возможного перегрева;
• Экономия топлива (до 30% по сравнению со стандартной отопительной системой).

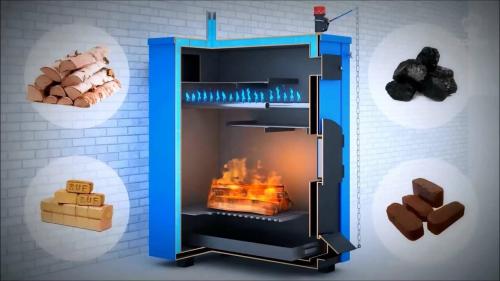

Твердотопливный котел. Конструкция и принцип работы

Твердотопливный котел — энергетический устройство, напольного размещения, цилиндрической либо прямоугольной формой. Предназначается для производства тепловой энергии на нужды отопления и ГВС, путем сжигания твердых видов топлива: уголь, дрова, брикеты, пеллеты и других энергетических отходов промышленного производства.

Практически все твердотопливные агрегаты имеют равную базовую конструкцию, которая отличается только размерами и конфигурацией некоторых функциональных узлов. Обычно конструкции такого отопителя состоят:

1. Топочная камера с дверкой для загрузки топлива.
2. Колосниковая решетка, для удержания горящего топлива.
3. Зольная камера со створкой, для сбора твердых остатков горения.
4. Водяная рубашка или подогреватель для контура отопления и ГВС.
5. Дымоотвод с заслонкой.
6. Автоматический блок управления и защиты.
7. Патрубки на подаче и обратке теплоносителя для обвязки с внутридомовой системой отопления.

Для пиролизных котлов, которые работают на минимальном количестве дутьевого воздуха, потребуется дополнительная камера для сжигания пиролизного газа. Имеются также конструкционные отличия для котлов длительного горения, в которых сжигание происходит сверху вниз.

Основной принцип функционирования отопительного агрегата:

1. Процесс розжига топлива в ручном или автоматическом режиме;
2. Процесс горения и передача тепловой энергии водяному теплоносителю в контуре отопления или ГВС.
3. Вывод отработанных дымовых газов через дымоотводящую систему в атмосферу с применением естественной или принудительной циркуляции движения газов.
4. Циркуляция теплоносителя по внутридомовой системе отопления с помощью принудительной или естественной циркуляции движения теплоносителя.

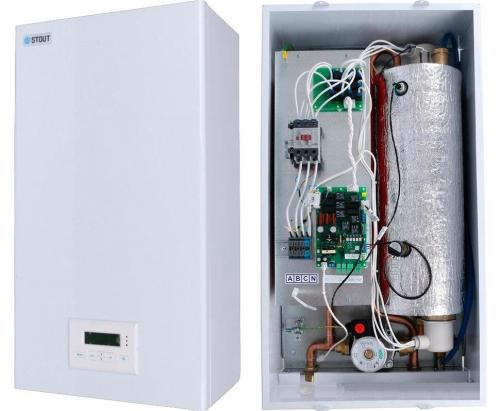

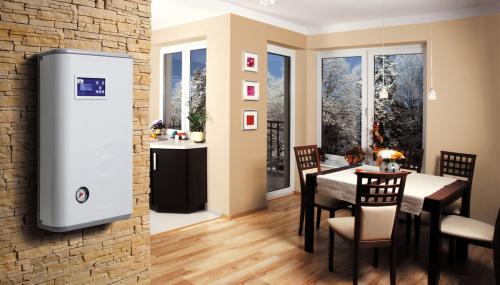

Электрокотел. Критерии выбора котла для частного дома

В отличии от газового котла, электрический работает без топлива

Ему не требуется дымоход и вентиляция. Электрические агрегаты не нужно устанавливать в отдельной котельной. Прибор позволяет снизить затраты на отопление и платить за тепло по тарифам на электричество.

При выборе отопительного котла учитывают множество параметров. Главный критерий – тепловая мощность агрегата. Расчет мощности зависит площадь здания, на которой аппарат сможет поддерживать необходимую температуру. На 10 квадратных метров площади требуется 1 кВт тепловой мощности.

В представленном ниже ТОПе, модели классифицируются в зависимости от типа питания:

• Однофазные – подключают к электросети 220 В
• Однофазно/трехфазные – подходят для сети 220В и 380 Вольт
• Трехфазные – подключают к сети 380 В

Этот параметр важен для владельцев загородных домов из-за частых перебоев и скачков напряжения.

По принципу работы выделяют такие виды:

• Индукционные . Нагревательные элементы в конструкции отсутствуют. Температура теплоносителя увеличивается по принципу электромагнитной индукции. Эту функцию выполняет встроенный индукционный трансформатор.
• ТЭН . Котлы на основе трубчатого электрического нагревателя. Работает за счет прямого контакта теплоносителя с нагревателем.
• Электродные . Вода греется за счет прохождения через нее электрического тока между электродами. Жидкость ионизируется, выделяя тепловую энергию.

Большинство электрических котлов имеют электронное управление и функцию самодиагностики

При выборе также учитывают:

• Способ монтажа и обвязки. Выделяют подвесные и напольные. Настенные агрегаты компактны и их можно устанавливать в жилых комнатах. Напольные используют для отопления больших зданий и монтируются в отдельных помещениях.
• Коэффициент полезного действия (КПД). Параметр, отражающий эффективность работы прибора.
• Количество контуров и наличие водонагревателя. Большинство электрокотлов предназначены только для отопления, то есть одноконтурные. Редко встречаются двухконтурные модели со встроенным бойлером, которые подключают к двум контурам. Они обеспечивают не только нагрев стальных радиаторов, но и подачу в трубы водоснабжения.

Немаловажный критерий – производитель электрокотла. На рынке представлен широкий выбор одноконтурных и двухконтурных котлов от отечественных и иностранных брендов. Перед покупкой рекомендуется обратить внимание на наличие официальной гарантии и ознакомиться с отзывами потребителей о товаре.

Лучшие однофазные электрические котлы:

Однофазные котлы – отопительные агрегаты, работающие от сети 220 В. Бытового предназначения, мощность которых, как правило, не превышает 10 кВт. Этого вполне достаточно для обогрева небольшого частного дома или большой квартиры.

1 место: ЭВАН Warmos-IV-3.75

ЭВАН Warmos-IV-3.75

Одноконтурный энергокотел отопления, работающий за счет трубчатого электрического нагревателя. Пригоден для обогрева небольших домов и коттеджей. Устройство настенного типа, компактный размеров. Стильный дизайн отлично впишется в интерьер дачи.

Прибор характеризуется высоким уровнем КПД. Расширительный бачок и насос циркуляции не встроены, однако присутствует электронное управление с дисплеем в комплекте.

ЭВАН Warmos-IV-3.75 обеспечивает нагрев теплоносителя до 85 градусов

• Цена – 13 047 руб.
• Оценка покупателей – 5.0
• КПД – 99%
• Макс. тепловая мощность – 3.75 кВт
• Отапливаемая площадь – 37.5 кв. м

Достоинства :

• компактность;
• энергосберегающие свойства;
• электронное управление;
• функция автодиагностики и защиты от перегрева;
• доступная цена.

Недостатки :

• низкая мощность.

2 место: РусНИТ 203М

РусНИТ 203М

Компактный и практичный одноконтурный агрегат с настенным типом монтажа. Характеризуется низкой мощностью, поэтому дополнит систему отопления небольшого дома. Прибор оснащается электронном терморегулятором и отлично работает от однофазной сети.

В комплект с устройством поставляется комнатный термостат для регулирования температуры в помещении. К числу дополнительных функций относятся защита от перегрева и индикация включения. Максимальная температура теплообмена – 85 градусов.

• РусНИТ 203М весит 9 кг
• Цена – от 6700 руб.

Теплоаккумулятор своими руками. Утепление

Так как основная задача — сохранить как можно больше тепла, самодельные теплоаккумуляторы надо утеплять. Два самых распространенных материала для этих целей — пенопласт высокой плотности (не менее 350 гр/м³) и минеральная вата. Минеральную вату лучше брать в матах, с ней проще работать. По толщине — на низ и бока берут по 10 см, верх могут утеплить тщательнее — 15 см.

Чтобы сделанный своими руками теплоаккумулятор выглядел презентабельнее, и для того чтобы немного улучшить теплосбережение, поверх теплоизоляции покрыть его можно фольгированным пеноизолом, обшить фанерой, ОСП или другим листовым материалом.

Чуть сложнее с утеплением нижней части буферной емкости. Заполненная водой она будет весить весьма солидно, так что многие материалы просто сомнутся, и толк от них будет совсем небольшой. Есть два пути решения:

• В качестве теплоизоляционной прослойки использовать пено/газо бетонные блоки, поверх которых уложить несколько слоев базальтового картона. Получается неплохая теплоизоляция.
• Сделать бак на ножках или сварить раму, на которую поставить емкость. В этом случае можно использовать любой из утеплителей — его можено посадить на монтажную пену.

К необычным материалам, которые использовали для утепления теплоаккумуляторов, относится ячеистый поликарбонат. Он сам по себе хорошо сохраняет тепло, так как используется при строительстве теплиц. Его можно уложить в несколько слоев, доведя теплоизоляцию почти до идеала. В этом случае обшивка фольгированным теплоизолом приобретает больший смысл: тепло будет отражаться обратно на бак.

Видео самодельный теплоаккумулятор: просто и надёжно
