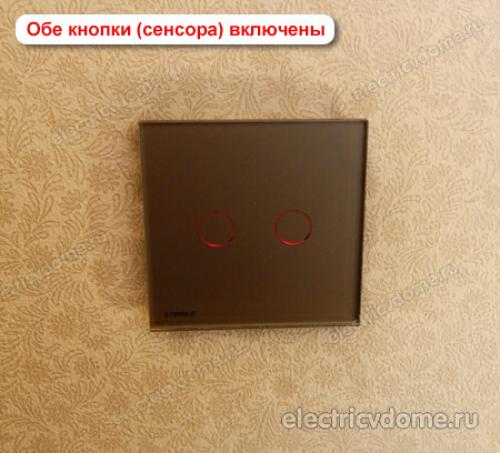

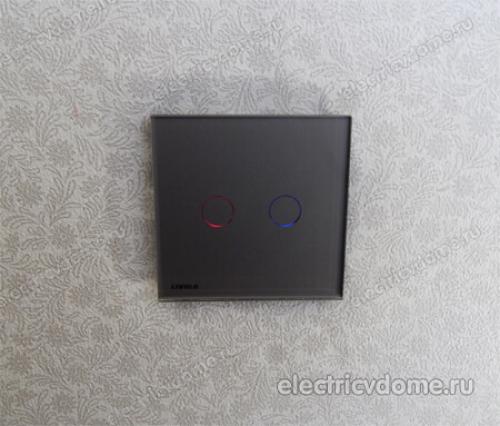

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

24.11.2019 в 06:05

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

Выключатель VL-C702R предназначен для коммутации двух независимых линий освещения (о чем свидетельствует кодировка 02), попросту говоря двухклавишный. И разницы между его схемой и схемой подключения двухклавишного выключателя нет.

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

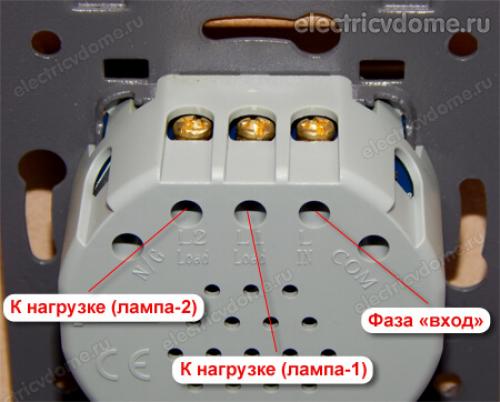

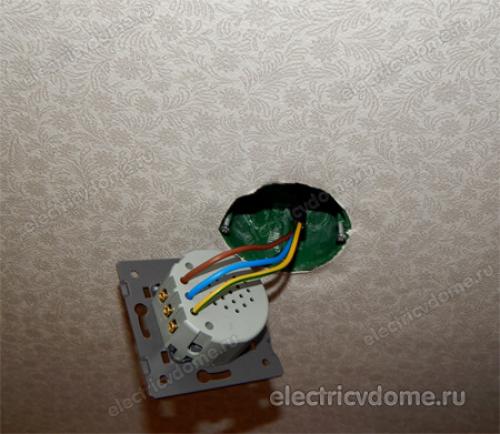

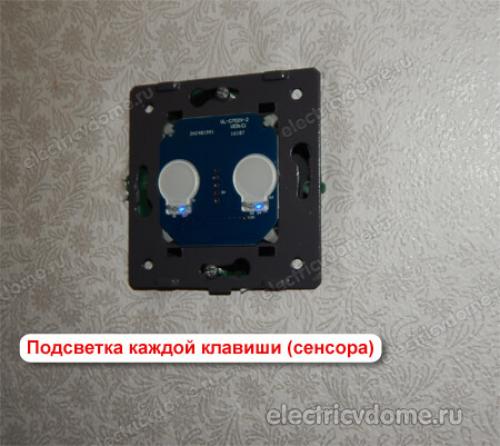

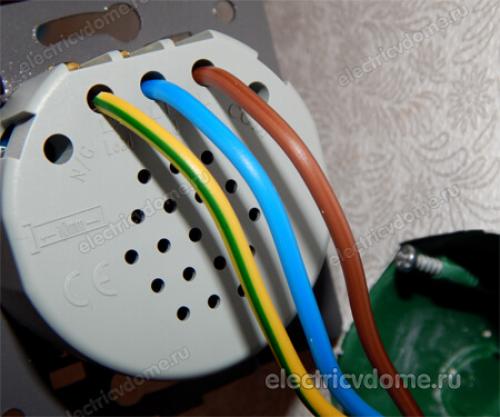

На обратной стороне сенсора можно увидеть не две, а три клеммы для подключения проводов: «L-in», «L1-load» и «L2-load». На клеммы «L1-load» и «L2-load» подключаются провода, идущие на группу светильников (каждый на свою группу).

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

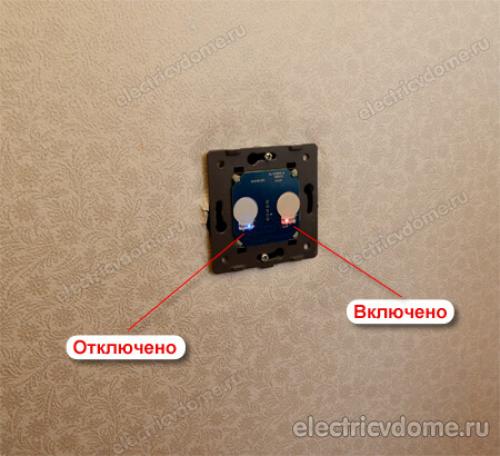

Крепим механизм в подрозетнике

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

По поводу установки сенсора. Установка сенсорного выключателя света осуществляется в обычный подрозетник. Распорных лапок для фиксации на нем нет, поэтому суппорт выключателя крепится в подрозетнике винтами. Кстати винты идут в комплекте к каждому сенсору.

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

Сенсорный выключатель, как подключить. Как подключить двухклавишный сенсорный выключатель света Livolo VL-C702R

Сенсорные выключатели — это, безусловно, новое слово в технологиях управления бытовым освещением. Их удобство и комфорт очевидны, да и стоимость их постепенно снижается. Всё это позволяет предположить, что вскоре сенсорные приборы и пульты к ним могут в массовом порядке заменить привычные кнопочные выключатели.

Механические системы управления электроосвещением постепенно вытесняют новые электронно-технические устройства, срабатывающие при легком прикосновении к ним. Чувствительные элементы – сенсоры, стали не столько модным и стильным решением, сколько технической необходимостью, которая многократно повышает эффективность и безопасность эксплуатации выключателей.

Как подключить двойной сенсорный выключатель. Сенсорный выключатель света 220 Вольт от Livolo

Бытовой выключатель освещения за долгие годы своего существования постоянно модернизировался. Новым этапом в производстве выключателей стало применение технологий сенсорного управления. Любому человеку, кто хоть раз пользовался мобильным телефоном, планшетом или платежным терминалом знакомо чувство удобства работы с сенсорной панелью.

Однако для нас, обычных пользователей, управлять освещением в своих квартирах и домах, при помощи сенсорной панели является новинкой. И думаю, многим будет интересно ознакомится как устроен такой выключатель и как работает это чудо техники более подробно.

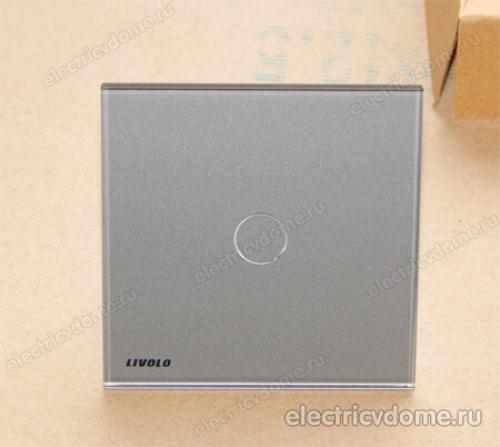

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел поделиться с вами своим опытом и мнением об одном необычном выключателе не имеющего кнопок управления. Речь в сегодняшней статье пойдет об сенсорном выключателе свет от компании Livolo. Рассмотрим одноклавишный сенсорный выключатель света типа VL-C701R и двухклавишный сенсорный выключатель света типа VL-C702R (про расшифровку аббревиатуры немного ниже).

Как подключить двойной сенсорный выключатель. Сенсорный выключатель света 220 Вольт от Livolo

В отличие от обычных кнопочных, такие выключатели оснащены функциями сенсорного и дистанционного управления. Управление очень простое и работает по принципу сенсора на мобильном телефоне или планшете: коснулись пальцем панели, лампочка зажигается, еще раз коснулись — гаснет. Правда зона чувствительности сенсора ограничена и касаться нужно в специально выделенном месте.

Кроме красивого оформления и элегантного вида мне также понравилась функция радиоуправления. При заказе выключателей нужно иметь в виду, что пульт может не входить в комплект и его придется покупать отдельно. Пульт радиоуправления дает возможность управлять выключателем в радиусе 30 м.

Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.

В начале была идея (мечта), завершая ремонт в ванной комнате и установив "мойдодыр", сверху шкафчика поставить лампу, что бы была с сенсорным выключателем, удобно же (я так думаю).

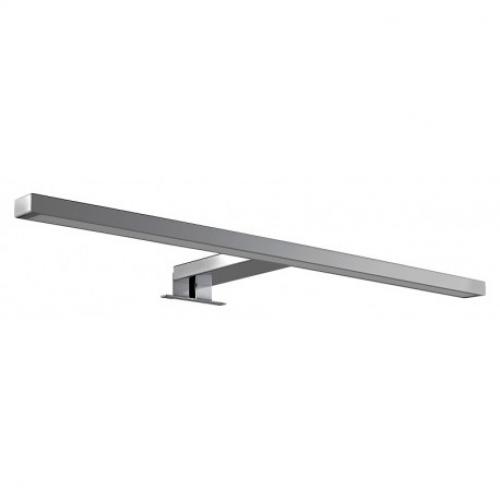

Выбирая модели остановились на светодиодном светильнике Aquanet WT-330 C Led со встроенным сенсором
Выбрали, заказали, привезли…оплатили. Осталось подключить, да что там подключать то? Правда?
Подключил, работает. Касаешься корпуса светильника он включается, опять касаешься - выключается. Гордый своим мастерством зову жену, НО светильник выключился, а я его не торогал. Женнааа… подожди не ходи.
Вообщем… включается светильник нормально, но выключается сам и тогда когда ему вздумается. Может и через 5 сек, а может и через 12 сек.
От же бляхамедная. Ладно, звоню в магазин, рассказываю проблему, отправляют в СЦ Aquanet, там связываюсь с главным спецом по светильникам. Он дает устное заключение - "обменять". Звоню в магаз, они все уточняют и через "неделю" мне привозят такой же новый светильник.
Привезли…обменяли. Осталось подключить, да что там подключать то? Правда)
Подключил, работает - бляхамедная опять выключается, но теперь чуть дольше, может и 20 сек светить, но всё одно выключается.
Опять - магазин…СЦ…магазин. Говорю, везите светодиодный но без сенсора. Выбрал другой.
Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.Теперь осталось решить как включать и выключать его. Стал шерстить Инет и нашел ссылочки по теме
Недорогие сенсорные выключатели
Сенсорный выключатель, обзор и применение.
и
Сенсорный выключатель 220В с доработкой

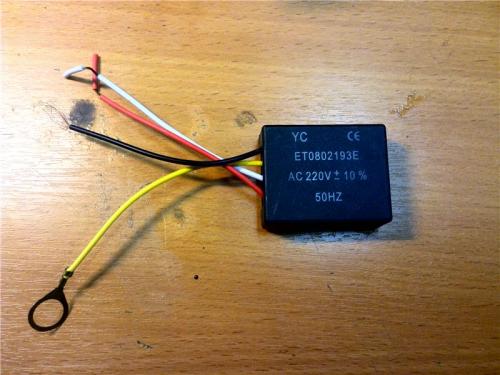

Заказал на Алиэкспрессе партию сенсорных выключателей и сразу симисторы BT136 в корпусе TO-220. Уже тут купил резисторы на 100К (эти две детали требуются для доработки выключателей)
И вот все заказанные выключатели и симисторы пришли, осталось включить паяльник и завершить эпопею со светильником в ванной комнате.
1
Выключатель
Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.2

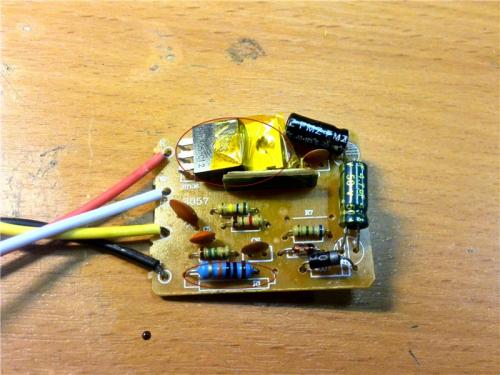

Заменил эти детальки
Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.3
Старый симистор вообщем то слабоват.
4

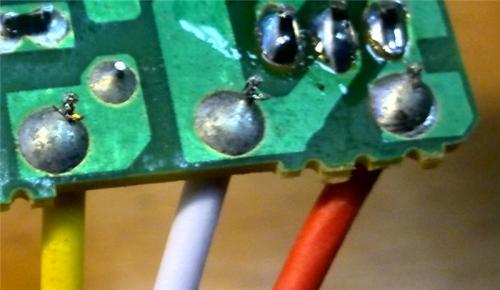

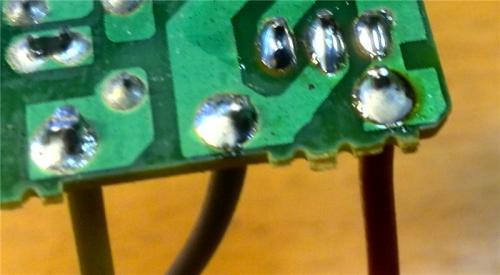

Так же решил поменять провода, так как кетайские совсем тоскливые и припаяны фигово.
Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.4.1
Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.5

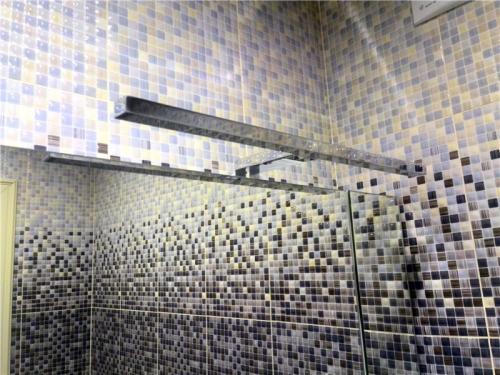

Осталось прикрутить лампу и "скрутить" провода.
Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.6

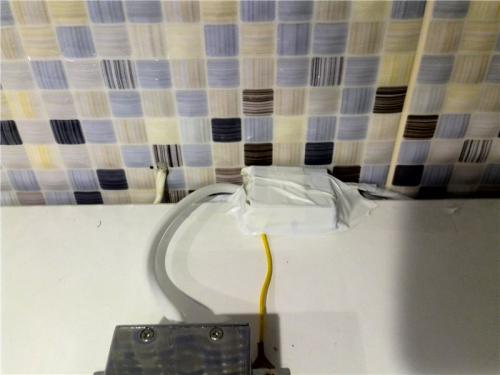

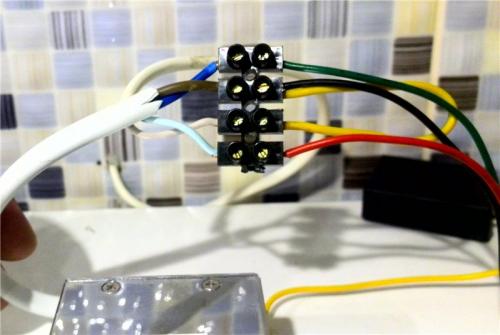

Подрезаю провода и собираю все в "кучу" и прячу.
Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.7
Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.8
Сенсорный выключатель сам включается. Очумелые ручки - сенсорный выключатель.9

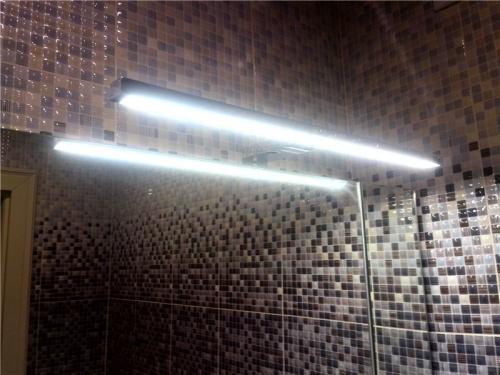

Вуаля!)
А теперь главное, стоимость такого выключателя с доработкой - 65р.
ЗЫ - осталось еще 4 штуки, теперь еще буду их встраивать, например для прикроватной лампы.

Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже.
Сенсорный тип выключателя может различаться по:

Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

  • подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель.

Как подключить сенсорный выключатель к светодиодной ленте. Начнем с истоков

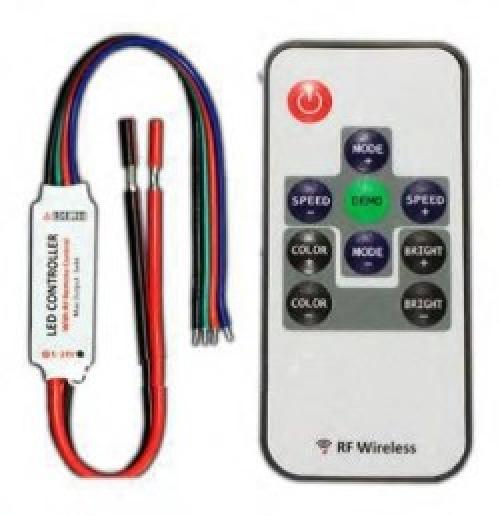

Пульт для светодиодной ленты

  • подключение бра;
  • управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
  • управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться.

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.

От большинства подобных устройств эти выключатели отличает одна интересная особенность — они включаются в сеть по двухпроводной схеме, просто в разрыв цепи. При этом независимо от того замкнута цепь или нет его схема обеспечивает питанием микроконтроллер, радиомодуль, светодиоды и реле. Посмотрим как он устроен.

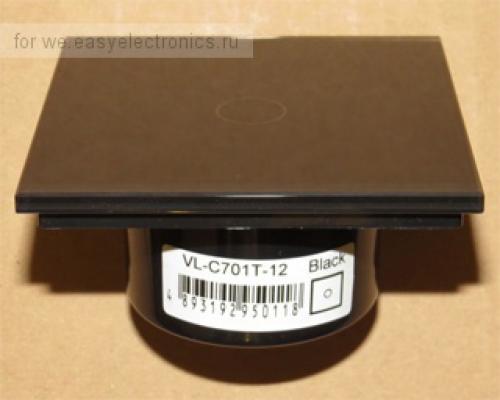

В качестве подопытного возьмём самую простую модель — с одной кнопкой и без радиомодуля.
Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.Разбираем и видим такой бутерброд:

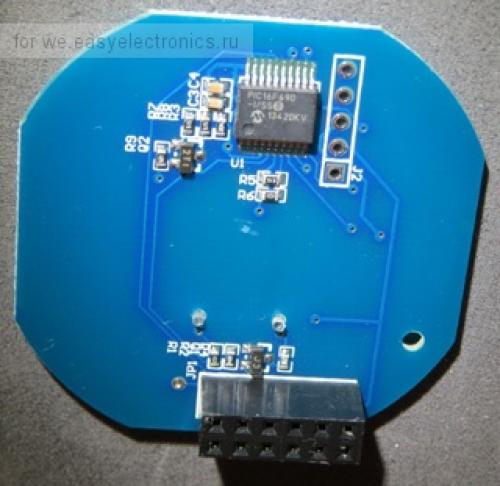

Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.В середине верхней платы собственно площадка сенсора накрытая рассеивателем света от двух светодиодов.
Заправляет всем этим PIC16F690:

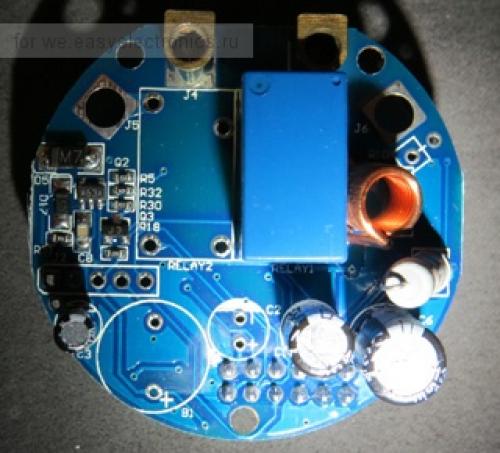

Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.А вот и силовая часть:
(фото кликабельны)
Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.Сенсорный выключатель конденсатор. Препарирование сенсорного выключателя LIVOLO.Как видим сама плата рассчитана на полный фарш, но второе реле с обвязкой и радиомодуль не распаяны.
Теперь берём и заносим в таблицу позиционные обозначения элементов, типы корпусов, номиналы, маркировку. Выпаиваем и измеряем ёмкость smd конденсаторов. Далее вооружившись гуглом и знанием страны происхождения девайса пытаемся расшифровать маркировку активных элементов.
Чтобы проследить топологию платы выпаиваем все детали которые в этом мешают и вооружившись мультиметром в режиме прозвонки восстанавливаем схему по плате. Вопреки опасениям заняло это всего пару часов.
Схема получилась вот такая:
(схема в полном размере в прикреплённом файле)
Тут только нижняя плата и только те элементы которые распаяны на конкретном экземпляре.
Цветами отмечены:
красный — схема питания в режиме «ВЫКЛЮЧЕНО»
зелёный — схема питания в режиме «ВКЛЮЧЕНО»
желтый — линейный стабилизатор на 3 вольта для питания МК, радиомодуля и пищалки
синий — реле и его обвязка
серый — управление пищалкой
фиолетовым отмечены делители с помощью которых МК измеряет напряжения в разных участках схемы
Клеммы L, L1 те что выходят наружу, JP1 — разъём стыковки с верхней платой.
UPD:
Рассмотрим работу схемы питания при включеyной нагрузке, этот участок обозначен зелёным цветом. Обозначим напряжение на выходе этой схемы как V2.
Основным элементом в этой цепи является ОУ LM321, но в данном случае он работает как компаратор. На положительный вход ОУ поступает напряжение V2 за вычетом 12 вольт, которые падают на стабилитроне D17. На отрицательный вход поступает напряжение с выхода интегрального стабилизатора U1 через делитель R18, R30, этот делитель может быть включен или выключен транзистором Q3.
Работает схема так:
Предположим что напряжение V2 = 13 вольт. В этом случае на положительном входе ОУ напряжение 13В — 12В = 1В, на отрицательный врод через резистор R18 поступает 3В, т.к.на выходе ОУ низкий потенциал, Q3 закрыт и делитель не работает. Так как напряжение на положительном входе ОУ меньше чем на отрицательном, на выходе ОУ будет низкий уровень, Q4 при этом открыт и конденсатор С3 заряжается через диод D5.
Как только V2 превысит 15В напряжение на положительном входе ОУ также станет больше чем на орицательном, на выходе ОУ появится высокий уровень, который откроет транзистор Q3, в работу включится делитель R18, R30, напряжение на отрицательном входе ОУ при этом уменьшится с 3В до 2.1В. При этом также откроется Q4 и весь ток нагрузки потечёт через него.
Так как на отрицательном входе ОУ теперь 2.1В, то схема останется в таком состоянии до тех пор пока напряжение V2 не снизится до 14.1В, после чего весь цикл повторится.
При этом схема никак не синхронизируется с частотой сети и может вообще работать на постоянном токе, при соблюдении полярности.

Как снять сенсорный выключатель. Нюансы при разборке различных видов выключателей

  1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них. Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
  2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
  3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте. При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
  4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
  5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Видео как подключить сенсорный выключатель Sesoo и светодиодные лампы .
