Инструкция по монтажу и эксплуатации сенсорных выключателей.

Внимание! При монтаже сенсорных выключателей обязательно выполнение следующих инструкций:

• Монтаж осуществлять строго на обесточенной проводке для предотвращения короткого замыкания и поломки устройства.
• Стеклянную лицевую панель устанавливать и снимать на обесточенный механизм.
• Не утапливать суппорт (металлическую часть крепления винтами к монтажной коробке) в стену пережатием винтов до максимального усилия. В случае необходимости ослабить винты крепления на пол оборота, лицевая панель не должна упираться одной из сторон в стену и должна стоять строго параллельно стене.
• Подавать питание на сенсорные выключатели только когда каждая линия находится под нагрузкой (выходящая фаза подключена к потребителю).
• Во избежание загрязнения сенсора выключателя и последующей некорректной работы, лицевую стеклянную панель одеть на выключатель сразу после монтажа. Если на сенсоре выключателя оказалась строительная пыль, протереть сухой чистой салфеткой и сразу установить лицевую панель.

— При монтаже следует не допускать контакта металлических частей монтажного инструмента с внутренней окрашенной стороной лицевой панели.

— Извлеките изделие из упаковки, вставьте до упора плоскую отвертку в замок, располагающийся в нижней части лицевой панели и поворотом по оси отсоедините панель, обесточьте проводку, подсоедините фазу к входному разъему L-in, после чего подключите выходные разъемы out-L1-L2 (в зависимости от количества линий в изделии).

— Закрепите суппорт в монтажной коробке, соедините верхнюю часть лицевой панели с суппортом таким образом , чтобы зубчики замка попали в пазы, далее подведите нижнюю часть панели к суппорту и умеренным давлением на всю плоскость защелкните замок до щелчка.

Схема подключения сенсорных выключателей:

Включение и выключение освещения производится легким касанием лицевой панели в подсвеченной зоне расположения сенсора, в выключенном состоянии светится синим, во включенном состояние красным.

Для моделей с диммированием включение и выключение осуществляется коротким касанием, регулировка мощности освещения продолжительным касанием мощность будет возрастать, а при повторном касании — снижаться. Диммер необходимо использовать только с лампами поддерживающими диммирование. Допустимо, если диммер при работе нагревается.

Внимание! При использовании светодиодных ламп с общей нагрузкой на линию меньше 15 Вт, возможно мигание ламп в выключенном состоянии, в этом случае понадобится LED адаптер.

Схема подключения сенсорного выключателя с LED адаптером рядом с нагрузкой:

Схема подключения сенсорного выключателя с LED адаптером в монтажной коробке:

Проходные сенсорные выключатели

Проходные выключатели необходимо синхронизировать, для этого удерживайте до звукового сигнала сенсор одного выключателя, после чего прикоснитесь ко второму, подсветка должна мигать два раза.

Сброс синхронизации осуществляется удержанием касания на 10 и более секунд до двойного сигнала.

Проходные выключатели (переключатели) работают только при подключении фазы к L-in обоих изделий, и соединений разъемов COM-COM.

Схема подключения проходных сенсорных выключателей однолинейных:

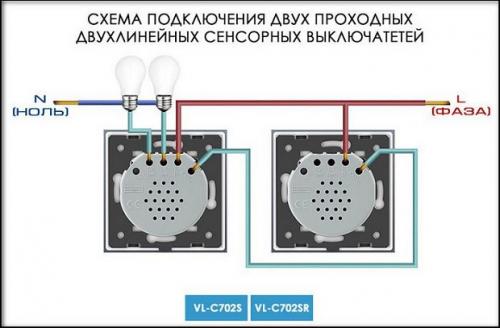

Схема подключения проходных сенсорных двухлинейных выключателей:

Настройка радиоуправляемых выключателей

Для сопряжения удерживайте палец на сенсоре более 5 секунд до звукового сигнала.После сигнала нажмите пронумерованную кнопку на пульте ДУ, повторите действия для следующих линий. Для программирования кнопки сценария подключите на одну из данных кнопок пульта все необходимые линии по описанному выше алгоритму. Для сброса настроек удерживайте сенсор более 10 секунд до двойного сигнала.

Подключение сенсорного выключателя

Подключение сенсорного выключателя света, выполняется не сложнее, чем обыкновенного. Причем доступны нюансы в использовании нескольких контролирующих устройств. Для этого у каждого из них существует кроме входящего и исходящего проводника дополнительный контакт COM. Соединив с его помощью несколько выключателей, можно добиться их синхронной работы. То есть, переключение одного будет вызывать и изменение состояния линии на связанных.

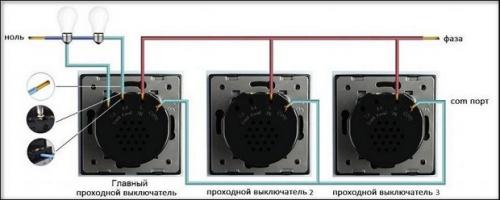

Как видно из представленной схемы, второй вообще не подсоединен к линии нагрузки потребителей. Единственное его действие — активация первого. Среди интересных возможностей — использование больше двух проходных выключателей одновременно.

В схемах, использующих сенсорные устройства, не нужно вводить дополнительно еще и перекрестные (промежуточные) варианты коннекторов, контролирующие освещение, как в классических системах распределения тока. Сами проходные могут служить, всеми видами переключателей, допуская свое соединение в любом количестве, но с тем условием, что к нагрузке будет подключен один проходной выключатель. Он станет контролирующим для всего комплекса, а остальные производят только смену его режима работы.

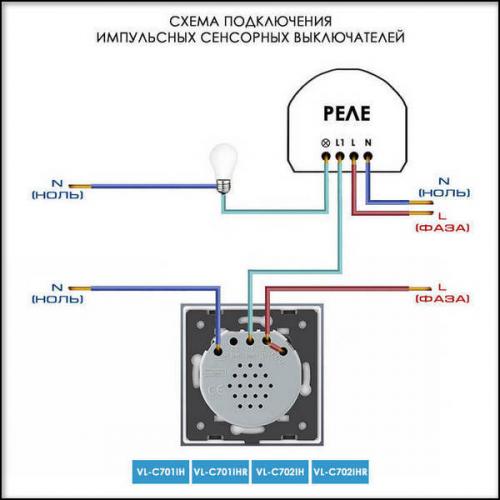

Для управления мощным потребителем тока подойдет схема подключения с использованием реле-посредника. К сожалению, пропускная способность самого устройства контроля ограниченна, и если ее превысить можно получить ещё и возгорание, оплавление или выход из строя. Подключение же посредника снимет эту проблему.

Обозначения контактных групп на корпусе выключателя достаточно классические — L — фаза, N — нейтраль, L1…Ln — источники потребления, COM — управляющий контакт для подсоединения к другому контролирующему контуру. Последний используется не только с одинаковыми регуляторами. К примеру, сюда можно вывести импульс включения от системы «умного дома» или датчиков движения.

Как подключить сенсорный выключатель без нуля. Реле Girer без нуля: делаем умным любой выключатель Tuya ZigBee

Сегодня мы поговорим о том, как сделать практически любой выключатель освещения умным. Ведь в основном об умном доме начинаешь думать, когда ремонт уже закончен, проводка протянута и выключатели установлены, выбран их дизайн цвет и так далее. Вот тут нам на помощь и придет очень маленькое умное реле от компании Girer, которое и позволит сделать любой выключатель умным, что позволит нам управлять освещением не только с мобильного телефона, но также создавать различные автоматизации от датчиков движения, освещения или даже температуры. При этом управлять освещением мы сможем как со смартфона, и любых автоматизаций, так и просто включив или выключив свет, уже установленным выключателем.

Комплектация

Реле защитили как могли, я откровенно впервые вижу, что магазин засунул, по сути, не хрупкую вещь в такую упаковку.

Бонусом от магазина небольшая листовка с благодарностью.

Само реле находится в небольшой белой коробке. Характеристики устройства наклеены на верхнюю ее часть.

Внутри у нас находится само реле, инструкция по применению и небольшой конденсатор, который и будет эмулировать нулевую линию при необходимости.

Инструкцию советую хотя бы раз посмотреть, чтобы как минимум понять схему подключения, а также скачать приложение Tuya Smart.

Конденсатор достаточно небольшой, как раз для размещения в любом плафоне освещения или даже вместе с реле в подрозетнике.

Реле

Реле реально сделали очень компактным, но и нагрузка, с которым может работать реле ограничивается 100 Ватт. Но если брать современные LED светильники, то этого вполне достаточно. В верхней части реле схема подключения и винты колодки.

Провода подключается в нижнюю часть реле, а на верхней части небольшая кнопка сброса/сопряжения устройства.

За левую и правую грань крепится пластиковая скоба, которая предназначена для крепления устройства внутри подрозетника, или в другом удобном вам месте.

Размеры реле составляют 39*39 миллиметров, толщина 19 миллиметров.

Для, того, чтобы разобрать устройство просто выщелкиваем нижнюю его часть. Небольшая плата с умной и силовой частью, к пайке у меня вопросов нет, собрано все достаточно качественно. Не смытого флюса и прочих соплей припоя — я не увидел.

И вот чего, чего, а термопредохранителя я не ожидал увидеть. Реально китайцы поднялись в моих глазах в плане безопасности. Даташита на термопредохранитель TC135 я не нашел, но согласно характеристикам на его корпусе, ток 2 ампера при напряжении 250 вольт. Максимальный нагрев 135 градусов по Цельсию.  По сути, когда порог температуры или тока будет превышен — легкосплавный элемент этого термопредохранителя плавится и быстро обрывает цепь, позволяя избежать ряда повреждений или неисправностей, вызванных перегревом устройства.

За включение и выключение отвечает симистор BTA16-800CW. Даташит на него легко гуглится, если кратко то — симметричный триодный тиристор на 16 Ампер 800 Вольт, в изолированном корпусе. И наличие симистора будет существенным плюсом, в плане бесшумности работы, в отличие от схем с реле. А вот узнать какой модуль отвечает за умную часть не предполагается возможным. Все, что доступно это маркировка на печатной плате – ZH-ZO-3 REV:B

Tuya Smart

Переводим наш датчик в режим сопряжения, для этого удерживаем в течение 5 секунд кнопку сброса. После этого открываем установленное приложение Tuya Smart или Smart Life. Производим поиск и добавление нашего нового устройства. Из главного экрана приложения Tuya Smart можем не только видеть статус устройства, включено или выключено, но и самостоятельно включать или выключать его нажав на виртуальную кнопку.

Внутри плагина мы видим одну кнопку управления, но количество кнопок будет изменяться в зависимости от того, на сколько кнопок управления вы выбрали реле.  Кнопкой можно не только включать или выключать реле, но и видеть текущий статус, причем даже если вы включили или выключили свет обычным подключенным выключателем.

Ниже расположилось меню настройки таймеров и дополнительные настройки устройства.  В таймерах можно выбрать как таймер обратного отсчета для изменения статуса устройства, так задать различные расписания на включение по определенным дням недели и времени. А так же задать таймер работы, после какого времени девайс автоматически выключится. Время задается от 2 секунд до одного часа.

В настройках можем изменить только состояние устройства после отключения питания 220В, вернуться в то какое было установлено, считаю оптимальным. Изменить настройку “Тип переключателя” у меня не получилось, что бы я не выбирал, все равно переключается на самый первый, клик для изменения статуса.

Подключение двойного сенсорного выключателя. Проходные (Перекрестные)

Проходные сенсорные выключатели Livolo

Современные решения в области управления освещением, делают этот процесс все более удобным и простым. представляет вашему вниманию модельный ряд проходных сенсорных выключателей Livolo. Сенсорное управление освещением — наиболее современное решение, обладающее рядом неоспоримых преимуществ

Кроме преимуществ сенсорных выключателей, проходные выключатели Livolo обладают и собственными достоинствами, делающими нашу жизнь еще более удобной и технологичной.

Основной отличительной особенностью проходных выключателей Livolo является возможность управления освещением в помещении из разных мест. К примеру, можно управлять освещением в спальне от входа и с двух сторон от кровати или управлять освещением с помощью проходных выключателей Livolo в длинном коридоре с двух его концов. Проходные выключатели Livolo позволяют управлять из двух или трех мест в помещении и монтируются соответственно по 2 или 3 выключателя, один из которых головной. Кроме этого в нашем каталоге также имеются модели проходных выключателей Livolo с дистанционным управлением при помощи Wi-FI, таким образом проходные выключатели дают Вам свободу в управлении освещением из любого места в необходимый момент.

Монтаж проходных сенсорных выключателей Livolo осуществляется аналогично монтажу сенсорных выключателей, за тем лишь исключением ,что монтируются они по 2 или 3 штуки. Выключатели монтируются в стандартный европейский подразетник, не требуют дополнительных коммуникаций. Головной выключатель подключается тремя клеммами (Фаза, линия нагрузки, информационный порт), второстепенный же подключается двумя клеммами (фаза и информационный порт) Для того, чтобы работала функция проходного выключателя, необходимо после установки выключателей их синхронизировать. Для синхронизации необходимо прикоснуться к сенсору на головном выключателе и удерживать до звукового сигнала, после чего, необходимо прикоснуться к второстепенному выключателю. Для отмены синхронизации необходимо прикоснуться к сенсору головного выключателя и удерживать его до второго звукового сигнала.

Проходные сенсорные выключатели Livolo выпускаются в четырех цветах (белом, черном, золотом, серебристом), что позволяет подобрать оттенок максимально подходящий под оформление Вашего интерьера, позволит не выделяться электротехническим механизмам.

Преимущества проходных сенсорных выключателей Livolo :

• Возможность управления освещением из любого места в помещении
• Удобство. Для того чтобы выключить основное освещение перед сном Вам не нужно вставать с кровати, достаточно смонтировать второстепенный выключатель возле кровати. Эргономичность сенсорных выключателей — также одно из преимуществ.
• Долговечность эксплуатации. Проходные сенсорные выключатели Livolo сделаны из каленого стекла, краска нанесена с тыльной стороны стекла, что предотвращает царапины и повышает износоустойчивость. Механизмы сделаны из качественных материалов и позволяют проработать выключателю до 25 лет
• Проходные сенсорные выключатели Livolo выпускаются для управления двумя или одной линией нагрузки, могут компоноваться по 1, 2, 3 и четыре модуля для управления освещением в нескольких комнатах или помещениях
• Световая индикация сенсора всегда проинформирует Вас о местонахождении выключателя в темноте, а также о его состоянии ( выключен, включен).
