Способы соединения проводов.

13.02.2017 в 00:55

Электрический контакт от качества и надежности соединения проводов зависит. При монтаже электропроводки не возможно без соединения проводов обойтись.
В местах соединения электрические контакты должны удовлетворять таким основным требованиям:
- Надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;.

- Механическая прочность, на случай растяжения. Таким образом, если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

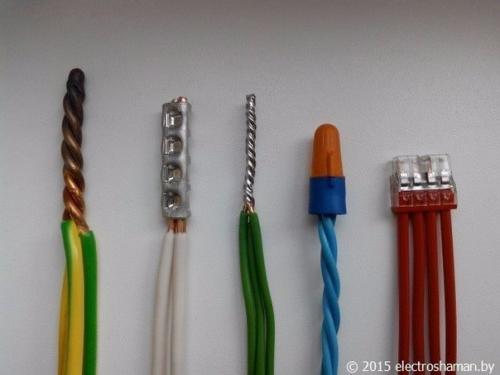

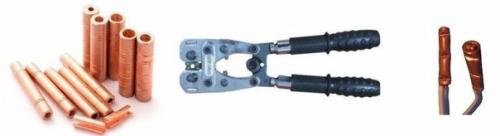

Способы соединения проводов.

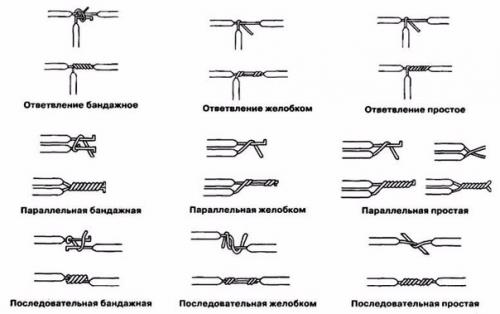

1. соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.
Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные "Колпачки для Скрутки". Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.
Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.
2. соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.
При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.
Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.
Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно - свинцовый припой и канифоль.

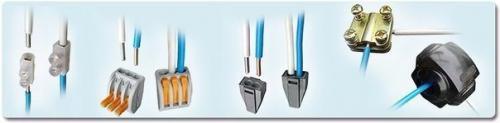

3. использование клеммных колодок. Сама клеммная колодка собой изолирующую пластину с контактами представляет. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.
Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.
Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно самим витом при затягивании контакта повредить. Особенно актуально при подсоединении алюминиевых или многожильных проводов.
Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

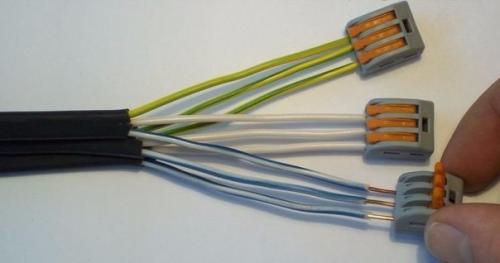

4. пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.
На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы "Wago".
Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.
С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники "Wago". В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.
5. ответвительный сжим. Ответвительные сжимы или как их называют в народе "Орешки" служат для подсоединения к магистрали линии без создания ее разрыва.
Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.
Соединение медных и алюминиевых проводов в домашних условиях.
В том случае, если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

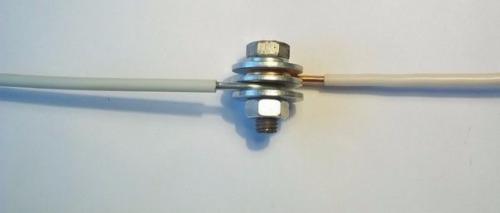

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.
Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.
