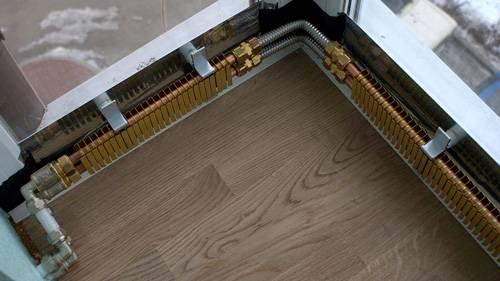

Принцип работы водяных моделей подобен работе водяных котлов . Конструкция их значительно отличается от электрических:

• Водяной плинтус не имеет нагревательных элементов. Он предполагает использование уже нагретого теплоносителя. В его роли может выступать как обычная вода, так и антифриз;
• Нагретая жидкость протекает через трубки из сшитого полиэтилена , расположенные внутри короба;
• Трубок внутри две, расположенные одна над другой. При этом через верхнюю трубку происходит подача теплоносителя, а через нижнюю – его забор;

Для циркуляции жидкости по системе необходим достаточный напор. Поэтому для организации водяного отопления в частных домах используются циркуляционные насосы. С их помощью теплоноситель под определенным давлением проходит через распредколлектор и подается через трубки в отопительные модули.

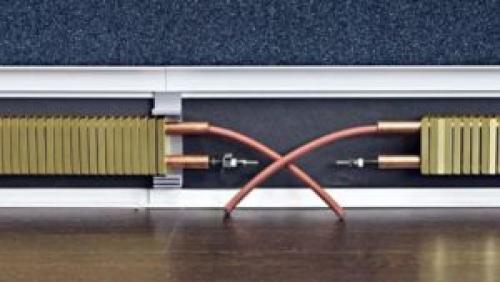

Водные модули соединяются между собой с помощью спецтрубок из сшитого полиэтилена. Если место соединения приходиться на угол, то используют полиэтиленовые или гофрированные угловые соединения. Последние обычно выполнены из стали или меди. Стоит отметить, что для правильной работы водяных контуров, их длина не должна превышать 12,5 метров. Некоторые производители допускают длину до 15 м. Если такой длины не достаточно для обогрева всего помещения, то рекомендовано оборудовать два отдельных отопительных контура.

Температура в помещении при использовании водяного теплого плинтуса может регулироваться либо вручную на распредколлекторе, либо, как и в предыдущем варианте, с помощью комнатных термостатов. Они, в свою очередь, управляют сервоприводами вентилей распределительной системы.

Как видите организация системы водяного отопления требует куда больших затрат, чем электрического. Помимо установки насоса и коллектора, необходимо обеспечить должные условия хранения теплоносителя и его очистку. Именно поэтому чаще предпочитают электрические модели.

Что касается подключения водяного теплого плинтуса в пределах обычной городской квартиры . Возможно подключение плинтуса к сети центрального теплоснабжения. В этом случае опасность представляет собой температура теплоносители и гидравлические удары, которые нередко присутствуют при запуске системы. Температура воды в батареях составляет 85-90 градусов, а ее давление может достигать 9 и более атмосфер. Эти показатели могут оказать пагубное воздействие на конструкцию теплого плинтуса.Наша задача – минимизировать их воздействие путем физического отделения внутреннего отопительного контура от централизованной сети.

• Сделать это реально при помощи теплообменников. То есть устройств, которые с помощью теплопроводящих пластин заберут на себя лишнее тепло от теплоносителя централизованной сети и передадут необходимое его количество на внутренний независимый контур.
• В типовых жилищах используется стояковая разводка. При этом в каждой комнате может проходить одно или двухтрубный стояк. В таком случае подключение водяного плинтуса напрямую выполняется с помощью медных фитингов путем спайки или пластиковых труб в комплекте с фитингами. Таким образом снимаются ограничения на температуру и давление теплоносителя.
• В местах подсоединения к стояку устанавливаются термовентиля.

Теплый плинтус электрический. Тёплый плинтус: выбор, устройства, достоинства и недостатки

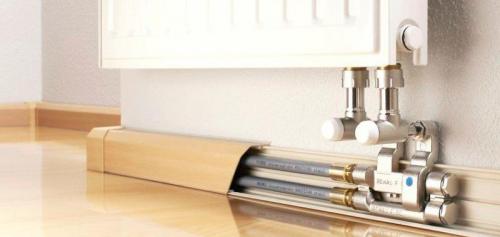

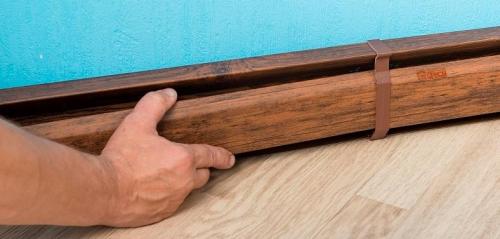

Тёплый плинтус является альтернативным вариантом отопления помещений. Визуально он больше обычного, но без проблем вписывается в любой интерьер. Его ширина находится в пределах от 14 до 20 см. Монтаж его осуществляется на уровне чистового пола.

Система тёплых плинтусов

Идея такого альтернативного способа обогрева возникла ещё в начале прошлого века, но не нашла широкой реализации на практике. Из-за высоких затрат установку системы тёплого плинтуса могло себе позволить незначительное число владельцев домостроений. Современные технологии внесли свои корректировки в их устройство.

Теплоноситель в тёплых плинтусах может подогреваться до температуры 70 градусов Цельсия. Несмотря на это, оптимальным режимом обогрева считается поддержание на поверхности плинтусов температуры не выше 40 градусов. Делается это для того, чтобы не испортить декоративное покрытие плинтусов.

Принцип действия

Обогрев помещений с помощью тёплых плинтусов отличается от радиаторного отопления. Сильно разогретая поверхность элементов системы последнего транслирует своё тепло в окружающее пространство. Тёплые плинтуса отдают часть своего тепла стенам, превращая их в барьеры для холода.

Греющие плинтусы создают эффект «прилипания» прогретого воздуха к окружающим их поверхностям.

Благодаря монтажу плинтуса по периметру помещений, обеспечивается их равномерный обогрев. Холодный воздух проникает через решётки плинтусов к ТЭНам, нагревается и медленно начинает подниматься вверх.

Виды тёплых плинтусов и их особенности

Существующие системы обогрева подразделяются на два основных вида:

Первые состоят из параллельно соединённых ТОЭНов, имеющих мощность 220 Вт. Регулировка их работы производится с помощью терморегуляторов. Они могут быть электронными или электромеханическими. Максимальная температура нагрева ТЭНов в системе отопления составляет 60⁰С. Они монтируются внутри нижних медных труб. В верхние вставляется кабель, подающий напряжение на нагревательные элементы.

Водяные системы тёплых плинтусов оснащены распределительным коллектором. Он соединён с основной системой трубами из полиэтилена. В них производится нагрев жидкости. Максимальная температура нагрева теплоносителя составляет 85⁰С. Объём заполнения жидкостью системы должен составлять 0,35 л на 1 погонный метр.

Плюсы и минусы

Достоинством греющих плинтусов является повышенная теплопередача при минимальных потерях тепла в системе. Они безопасны в эксплуатации, не могут спровоцировать возгорание расположенных рядом с ними предметов. Система обогрева предотвращает образованию на стенах конденсата, грибка и плесени.

Среди других достоинств:

Мнение эксперта

Гребнев Вадим Савельевич

Монтажник отопительных систем

К недостаткам тёплых плинтусов относят высокую стоимость монтажа. Их работа без поломок во многом зависит от поддержания определённой температуры теплоносителя в системе.

Расчёт тёплого плинтуса

В основе расчёта длины греющих плинтусов лежат нормы обогрева помещений. Стандартным показателем для жилых комнат считается 60-100 Вт тепла на 1 кв. м. Он актуален для средней полосы России. Для северных регионов норма обогрева помещений увеличивается до 150-200 Вт.

Помимо региональной поправки необходимо вносить и другие корректировки:

• на вид остекления;
• толщину стен;
• количество оконных и дверных проёмов и др.

После определения нормы отопления этот показатель умножается на квадратуру помещения, которое планируется отапливать. Полученное значение делится на количества тепла, выделяемое 1 погонным метром теплового плинтуса.

Как самостоятельно установить тёплый плинтус

Монтаж водяной системы отопления начинается с установки коллектора. К нему подключаются две трубы (одна на подачу, другая на забор теплоносителя), запитанные на тепловой агрегат.

Корректная работа оборудования возможна только при поддержке в системе постоянного давления не менее 3 атм.

Максимальная длина контура не может превышать 12,5-15 м. В тех случаях, когда требуется устройство более длинного контура, устанавливается дополнительный коллектор. Трубы прокладываются по периметру помещения в подготовленное основание (планка) с теплоизоляцией.

Между трубами и полом оставляется зазор не менее 1 см. Это предотвращает перегрев элементов системы. Крепление модулей производится с помощью фитингов. После монтажа труб делается проверка работы системы, после чего они закрываются лицевой панелью.

Электрическая система отопления подключается непосредственно к электрическому щитку. Для этих целей он должен быть оснащён отдельным автоматом. Провода, устанавливаемые в систему, должны иметь сечение не менее 2,5 мм. Каждый контур имеет свой термостат и температурный датчик. Греющие плинтусы должны располагать от стены на расстоянии не менее 1,5 см.

Бюджетные модели

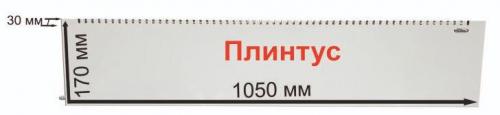

«Коузи» 1050 мм

Страна производитель – Россия. Модель с электронным управлением предназначена для установки в небольших помещениях. Выполнена из алюминия. Тип нагревателя – электрический. Хорошо подходит для установки под высокие окна.

Источник: https://milyj-dom.ru-land.com/novosti/teplyy-plintus-vodyanoy-svoimi-rukami-chto-takoe-teplyy-plintus-i-kak-rabotaet

Теплый плинтус Водяной леруа мерлен. Что такое теплый плинтус и как он работает

Теплый плинтус отличается от радиаторов отопления тем, что он как бы нагревает всю стену и образует таким образом тепловую завесу или экран.

Тепло моментально распределяется равномерно по всей комнате, а не только возле окон.

Причем такая система подходит для любого типа пола. Воздух в комнате не перегревается, не сушится и не поднимает пыль.

Многие ошибочно полагают, что подобное отопление обогревает комнату конвекцией. Что-то наподобие напольных конвекторов.

Однако это вовсе не так. Дело в том, что конвекционные потоки теплого воздуха от плинтуса, вносят свой вклад в нагрев помещения всего на 20-30%.

Основное тепло дает прогретая стена.

Вы получаете внутри дома своеобразные огромные батареи от пола до потолка. Поэтому в помещениях, где невысокие потолки и находится минимум мебели, эффективность системы максимальная.

На кухне ее лучше монтировать под гарнитур, который имеет высокие ножки.

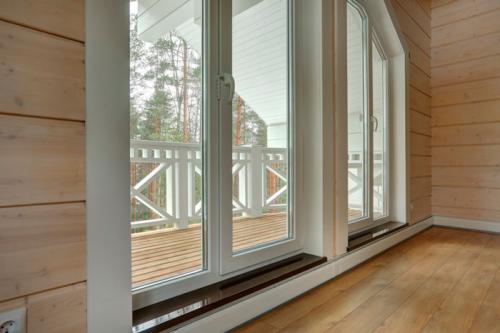

Часто ее рекомендуют использовать вместо напольных конвекторов для панорамных окон. Однако имейте в виду, полную компенсацию тепловой бреши в таком месте, плинтусом не создать!

Все дело в лучистой энергии. В отличие от стен, здесь вы не заметите эффекта накопления и распространения тепла. Оно не будет «прилипать» к стеклу, а сразу же будет уходить наружу.

А вот с задачей просто устранить дискомфорт при нахождении рядом с холодным окном, плинтуса успешно справляются.

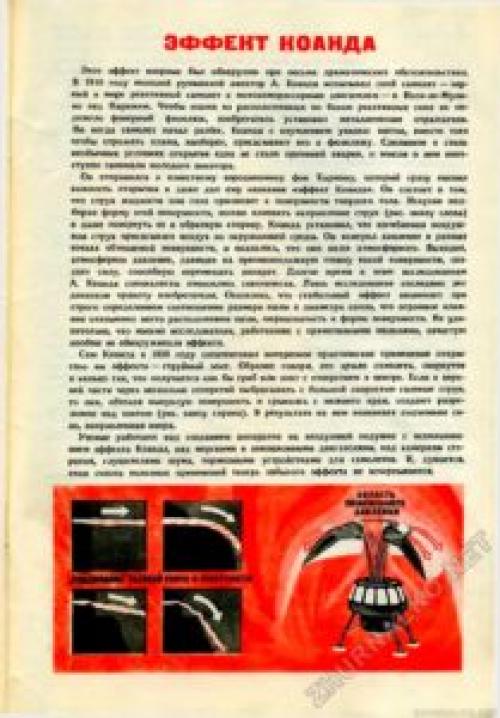

Вся система работает на эффекте Коанда. В 1910 году этот румынский авиатор, пытаясь усовершенствовать самолетные двигатели, применил специальные пластинки, которые должны были отразить тепловой поток от фюзеляжа, дабы тот не загорелся.

Однако он получил прямо противоположный эффект. Теплый воздух не отражался, а наоборот, как бы облизывал фюзеляж. Как этот эффект используется в системе теплых плинтусов?

Нагретый поток воздуха от них поднимается вдоль стены. При этом его скорость снизу, больше, чем скорость сверху.

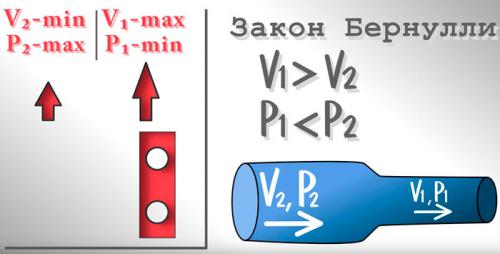

То есть, чем дальше от поверхности стены он отходит, тем меньше его интенсивность и скорость. И здесь нам нужно вспомнить закон Бернули с трубами разного сечения по которым движется жидкость или газ.

Он гласит, что минимальная скорость потока и максимальное давление среды будет на участке трубы с большим сечением, и наоборот. То есть, чем быстрее движется поток, тем меньше в нем давление.

Применительно к теплому плинтусу это означает, что потоки воздуха, которые движутся возле стены, будут иметь давление меньше, чем на некотором удалении от нее. За счет этого перепада давления и возникает сила, которая как бы прижимает теплый воздух к стенке.

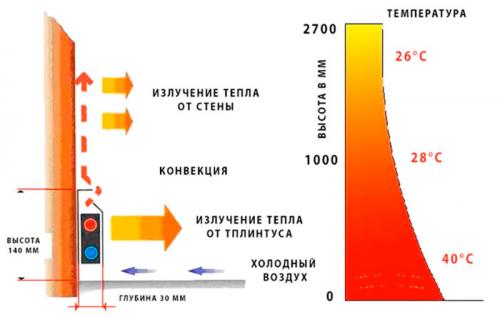

Поэтому с плинтусным отоплением в первую очередь греется стена, а уже от нее нагреваются все предметы в помещении. Реальный прогрев стен ощущается на высоте до 1,5 метра.

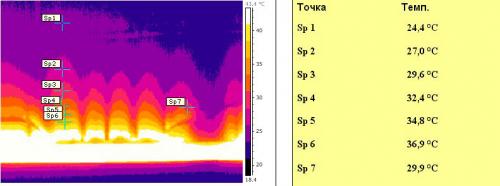

Вот так выглядит в тепловизоре термограмма распределения тепла по поверхности, нагретой плинтусом.

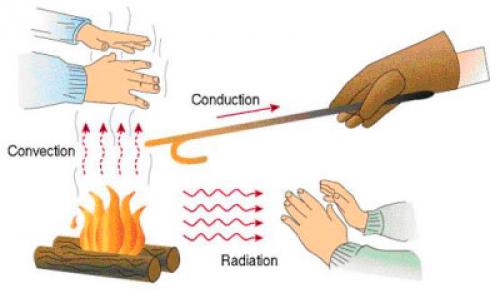

Как понимаете, конвекция здесь не играет существенной роли. Главным фактором выступает именно излучение от нагретой стенки. Так называемая лучистая энергия, как в инфракрасных обогревателях и картинах.

Благодаря такому способу прогрева, температуру воздуха в комнате вовсе не обязательно догонять до +24-25С. Даже при 20-21С вы будете чувствовать себя комфортно. Стены то у вас будут нагреты на несколько градусов больше.

А человеческое тело больше реагирует именно на разницу температур с окружающими твердыми предметами, чем на холодный воздух. Помести вас в холодильник при -1С или на улицу, с той же температурой (без ветра), вы сразу почувствуете эффект.

Поэтому нагретая стена и создает тепловой комфорт радиационного баланса, который не способна создать обычная батарея.

Теплый плинтус под окно. Принцип работы и конструкция теплых плинтусов

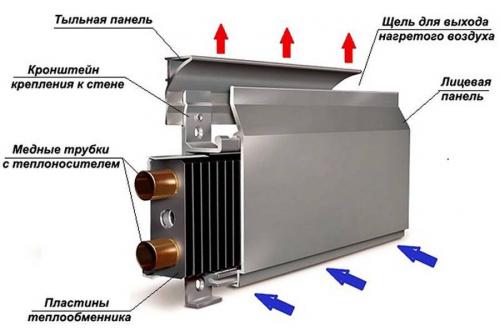

Действительно, теплый плинтус можно назвать «новым словом» в деле отопления всех видов жилищ – от квартиры до частных домов. Свое название эта отопительная система получила за счет сходства с обычном плинтусом и благодаря своим небольшим габаритам. Визуально конструкция состоит из:

• Короба алюминиевого, включающий три стенки – лицевую, нижнюю и верхнюю;
• Сама толщина короба не превышает 3 сантиметров;
• Высота фронтальной панели может составлять от 10 до 24 сантиметров;
• Для целей декорирования торцевые части короба прикрываются особыми заглушками;
• Короб внутри снабжен нагревательными элементами, крепящиеся к стене сооружения посредством монтажных кронштейнов.

В зависимости от применяемого в системе теплового источника, плинтусы бывают электрическими либо жидкостными (внешне они практически не различаются). Принцип работы тепловых плинтусов кардинально отличается от традиционного конвекционного нагревательного оборудования – отопительных радиаторов/конвекторов.

Традиционное обогревательное оборудование (те же самые батареи) прогревают помещение способом конвекции. Это означает, что тепло, исходящее от нагретых внешних частей батареи, прогревает окружающий воздух. При чем, нагретый воздух поднимается ближе к потолку, где образует особую воздушную подушку, одновременно вытесняя холодные массы пониже ближе к полу. В помещения, где потолки невысокие, разница между прохладным полом и горячим подпотолочным пространством не так уж и заметна, поэтому человек там чувствует себя вполне комфортно. Однако, в помещениях с высокими потолками разница весьма ощутима и поэтому там приходится делать принудительную вентиляцию – только таким способом возможно смешать имеющиеся теплые и холодные воздушные массы для достижения комфортной температуры. В то же время, несмотря на принудительную вентиляцию по углам комнаты с высокими потолками воздух будет оставаться не прогретым. Таким образом, для достижения большего эффекта требуется банальное повышение температуры обогрева и более продолжительный период на нагрев помещения. Теплопотери в данном случае составляют от 20 до 30%. Для наглядности можно привести следующий пример: если в прохладном помещении включить масляный обогреватель, то на небольшом расстоянии от него воздух быстро прогреется, а вот чуть подальше он будет долгое время оставаться холодным.

Водяной теплый плинтус своими руками. Электрический тёплый плинтус

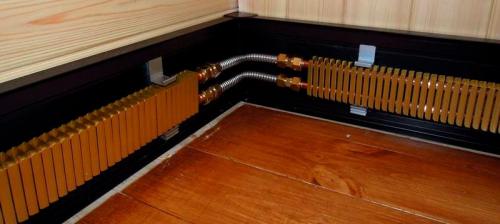

С начала по уровню нижней планки клеится изоляционная лента. Затем металлические кронштейны, на них греющий модуль из медных трубок, соединённых латунными рёбрами в теплообменнике. Лицевая панель может быть любого цвета. Заводской теплообменник состоит из пластин. Именно они, являются самым дорогим материалом конструкции. Если заменить пластины на трубы, то можно значительно сэкономить.

Конструкция заводского плинтуса состоит из большого количества элементов. Это теплообменник, угольник, заглушки, профили и многое другое. Для изготовления тёплого плинтуса своими руками, понадобится набор из греющего саморегулирующегося кабеля EHL30-2CR RST. Он может изменять сопротивление в зависимости от перепадов температуры. Рабочая температура от -40 до +65, максимально +85 градусов. Мощность 35 Вт на погонный метр при температуре ноль градусов.

Метраж нужно брать с запасом. Комплект термоусадочных трубок для соединения кабеля и электровилки. Гофрированная труба из нержавеющей стали. Ее теплопроводность меньше, чем у медной, но лучше пластиковой.  Направляющие потолочные профили плюс саморезы, монтажная лента и скобы.

Справка! Утеплитель можно использовать НПЭ-ЛФ тип С с коэффициентом теплового отражения поверхности 97 % с водопоглощением за 24 часа 0,94% влаги. Толщиной 5 мм.

Подготавливаем греющий кабель. Завариваем конец специальными термоусадочными трубками. Подключаем к электросети и проверяем. Отключаем и аккуратно надеваем гофрированную трубку. Через полчаса смотрим на теплоотдачу. Если всё в порядке, начинаем монтаж плинтуса в помещении.

Прокладываем по всему периметру комнаты заранее подготовленный кабель в гофре, ещё раз смотрим размеры, если нужно дорабатываем. На стену, где устанавливаем конструкцию, клеим изоляционную ленту. Заранее нарезанный полосками 6-8см в ширину утеплитель. С угла монтируем потолочный алюминиевый профиль, закрепляя его саморезами.

Далее прокладываем в него гофрированную трубку с кабелем и закрепляем скобами. Такой вариант тёплого плинтуса подойдёт для отопления гаража, веранды. Для помещений в жилом доме, нужно предусмотреть верхнюю панель. Она может быть любого понравившегося цвета, не портящий дизайн.

Справка! При использовании саморегулирующего кабеля, можно не использовать датчики и теплорегуляторы.

Весь проект обойдётся в пределах 500-600 рублей за один погонный метр. Если приобрести греющий кабель меньшей мощности, то цена значительно снизиться. Также можно использовать металло-рукав.
