С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

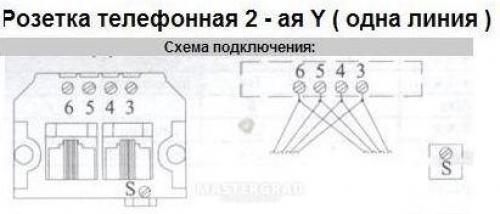

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

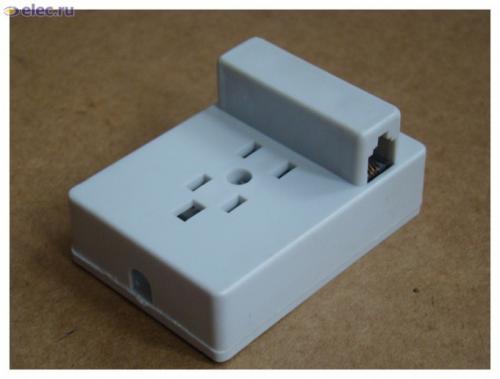

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 RJ-11). Также можно использовать переходник со старого стандарта на новый.

Перед началом работы следует узнать стандарты телефонных штекеров и розеток:

• Советский РТШК-4 (розетка телефонная штепсельная с конденсатором) устанавливалась с 80-х годов до появления европейских стандартов. На вид как два спичечных коробка, соединенных 4 широкими контактами. Имеет модификацию, когда РТШК-4 совмещается с RJ-11, что позволяет одновременно подключить к одной сети телефон нового поколения и «винтажную» модель.
• RJ-9, или микротелефонный стандарт – используется для соединения трубки с аппаратом. Этого стандарта как такового нет, ибо соединять трубку с аппаратом можно любым способом, не руководствуясь какими-либо стандартами, используя двужильный провод.
• RJ-11 – самый популярный тип разъемов, используемый для подключения телефона к линии связи. Имеет два контакта, чего достаточно для работы обычного стационарного телефона.
• RJ-12 – офисный вариант коннектора, имеет четыре контакта и предоставляет возможность подключения двух телефонов с разными номерами. Хотя на самом деле такого стандарта как такового не существует. Есть телефоны, работающие на 4 проводах, но к ним подключается шестипроводной коннектор RJ-25, перестраиваемый под 4 контакта. По сути, модифицированный RJ-25.

• RJ-14 – универсальный коннектор, позволяющий подключаться одновременно к двум линиям.

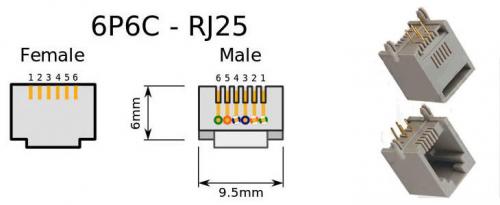

• RJ-25 имеет три пары контактов, сложен в сборке, но имеет преимущества перед предыдущими ввиду своей универсальности. Предназначен для офисного использования, где применяются схемы «директор – секретарь» и подобные.
• RJ-45 и RJ-45S – компьютерный стандарт, используемый для подключения модемов и построения локальный сетей между компьютерами, а к телефонной линии. Сложно устроен, для сборки и наладки работы требуется специальное оборудование.

Телефонная розетка пересвет подключение. Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

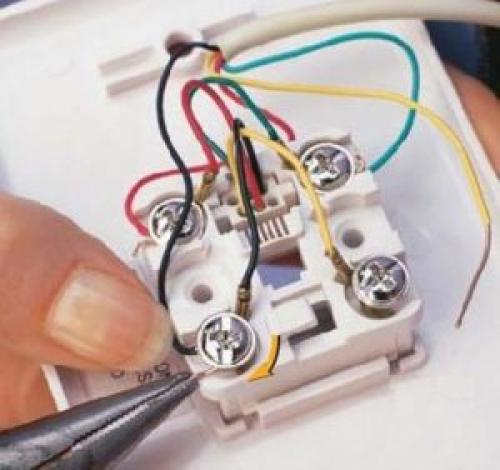

Чтобы подключить телефонную розетку Valena, необходимо:

1. снять оплетку с провода на длину в пять сантиметров;
2. уложить проводку в пазы розетки;
3. проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

Как подключить телефонную розетку lezard. Как подключить телефонную розетку

Во многих домах и квартирах возникает необходимость в установке параллельного телефона. Параллельный телефон – это очень удобно, поскольку позволяет в каждую комнату или помещение установить свой аппарат. Но для этого нужно заранее развести и подключить телефонные розетки во всех местах. Рассмотрим, как подключить розетку, на примере установки одной розетки по двухпроводной схеме.

Инструкция

1

Обычная телефонная розетка раскладывается на две составные части:
• корпус с пятью гнездами;
• штепселя с пятью штифтами.
Провод телефонной линии подключается к корпусу розетки, а к штепселю подсоединяется шнур, идущий непосредственно к телефону . Разберите корпус телефонной розетки и зачистите концы спаренного провода телефонной линии.

2

В корпусе вы увидите 4 гнезда, к которым может быть подсоединена телефонная линия . Обычно, если смотреть на розетку так, чтобы пятый пластиковый контакт располагался внизу, телефонную линию подсоединяют к двум гнездам, расположенным с правой стороны корпуса. Прикрутите провод специальными фиксирующими винтами.

3

Нижнюю часть корпуса прикрепите к полу или стене. Верхнюю часть также зафиксируйте винтом в предназначенном месте. Корпус собран.

4

Теперь нужно правильно собрать штепсель. Разберите его. Внутри вы увидите схему, повторяющую устройство корпуса розетки с той разницей, что проводные контакты идут к штифтам. Соединить нужным образом данные штифты и гнезда – это и есть ответ на вопрос, как подключить телефонную розетку правильно.

5

При соединении со штифтами соблюдайте подключение таким образом, чтобы розетка в сборе обеспечивала контакт провода линии связи с телефонным шнуром, и сигнал проходил на аппарат.

Полезный совет

Если вы используете четырехпроводной разъем для соединения телефона с розеткой, то возможны два варианта контакта, которые зависят от вашего аппарата. В этом случае при сборе корпуса или переходника попробуйте все возможные комбинации, после каждой проверяя наличие гудка в трубке.

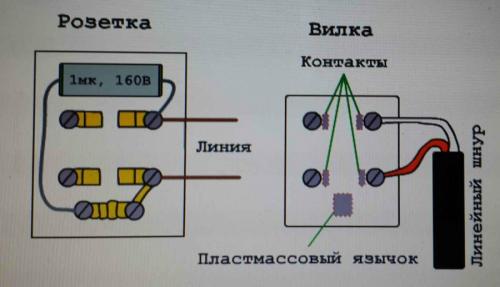

Подключение телефонной розетки ртшк-4. Подключение телефонной розетки

Между металлическими контактами необходимо заглубление для питающего провода. Если не поможет, тогда проверьте схему подключения, а так же целостность и надежность контактов проводов. Особенности и правила подключения розетки Каждый существующий тип розетки имеет свои особенности подключения, однако ниже перечислим особенности монтирования розеток типа RJ и RJ, которые пользуются большим спросом. Как это выполнить, расскажем ниже.
Почти все виды розеток подключаются к сети с помощью двух контактов.
Линия в таких случаях тоже обычно проводится открытым наружным способом; внутренние, при монтаже в специально предусмотренное для этих целей углубление.
Стандарты цветовой маркировки проводов Разные производители придерживаются разных стандартов цветовой маркировки.

Места стыков изолентой обматывать не нужно.Связная розетка для слаботочной сети является местом подключения телефона к сети связи. Второй вид включает в себя 4 провода, что удобно, например, для офиса, где необходимо большее количество каналов.Можно выделить такие виды: советского образца РТШК-4; современные RJ, используемые обычно в домашних условиях; современные RJ, применяемые в офисах для подключения факсов, прокладки модемной линии и для другой техники; современные RJ, являющиеся коннекторами специального назначения; универсальные или комбинированные, сочетающие в себе два и более вида коннекторов, например, РТШК-4 и RJПодключение телефонной розетки и ip-телефонии. Как установить и подключить телефонную розетку?

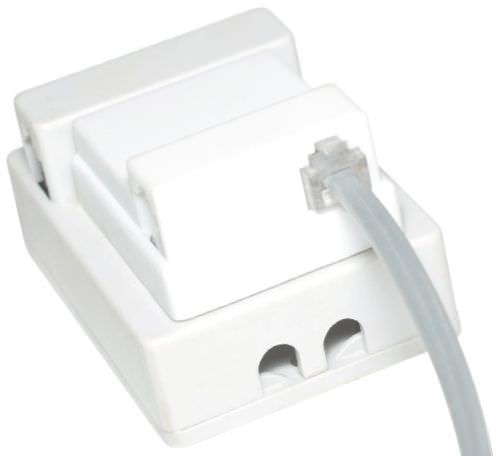

Телефонная розетка rj11 подключение. Подключение своими руками

Прежде, чем говорить о подключении, нужно подвести к месту, предназначенному для установки розетки телефонный кабель.

В новых жилых помещениях он прокладывается в ходе строительных работ по скрытой проводке. Наружу выводится только пара контактов, но может быть установлена и розетка.

В используемых помещениях кабель часто прокладывают по плинтусу, однако это непрактично, поскольку его можно повредить во время уборки. Распространена укладка телефонного кабеля под плинтуса, для этого нет необходимости их демонтировать, достаточно немного отодвинуть его и уложить кабель в образовавшуюся щель. После этого поставить плинтус на место.

К месту установки кабель можно подвести непосредственно по стене, а можно проштробить канал и уложить его как скрытую проводку.

Материалы и инструменты

Основные приспособления, которые могут понадобиться при прокладке телефонной проводки:

• бокорезы – для разделки кабеля;
• нож – для зачистки концов проводов;
• отвертка – крепление концов в розетке;
• винты – крепление основания устройства к стене;
• дрель – сверление отверстий для фиксации наружного устройства;
• сверло с твердосплавными напайками – как правило, применяется диаметром 4,2 мм;
• пластиковые вставки в отверстия;
• «болгарка» с диском по бетону – для выполнения скрытой проводки;
• перфоратор с корончатым сверлом, размер сверла в соответствии с габаритом коробки;
• тестер  – для уточнения полярности контактов в разъеме при подсоединении;
• защитные латексные перчатки – если при проведении работ случайно будет звонок на телефон, разность потенциалов может достигнуть 120В, что уже небезопасно при непосредственном контакте.

Порядок выполнения работ

1. Если решено установить скрытую проводку, сначала следует выполнить канал для укладки телефонного кабеля. При помощи «болгарки» проштробить канал по всей длине и уложить в него провод, канал заделать цементным раствором.
2. При изготовлении открытой проводки понадобятся специальные пластиковые скобы для крепления кабеля на стене и электродрель со сверлом. В отверстия глубиной порядка 20 мм вставить пластиковые вкладыши, и закрепить провод под скобой гвоздем или винтом. Весь крепеж продается в комплекте, проблем с совместимостью составляющих не возникает.
3. Установка под плинтус потребует применения стамески, при помощи которой плинтус отстраняется от стены для укладки провода. После этого плинтус подбивается на место штатными гвоздями.
4. При установке наружной коробки, ее сначала нужно подключить к кабелю. После этого закрепить на стене. Здесь возможны варианты, определяемы конструктивным исполнением самих коробок. Если ее основание имеет отверстия для крепления, нужно приложить е к месту установки и разметить на стене расположение отверстий. Воспользовавшись дрелью, просверлить отверстия, установить вставки и закрепить основание коробки винтами из комплекта. После чего установить крышку, имеющую для этого специальные защелки. Основание без отверстий для крепления можно установить на стену, воспользовавшись двусторонним скотчем. Крепление достаточно надежно, но при отключении разъема корпус желательно придерживать.
5. При установке внутренней коробки нужно воспользоваться перфоратором и корончатым сверлом по диаметру коробки. Выполнив в стене глухое отверстие, установить в него коробку, подключить ее к кабелю и закрепить в отверстии. Поставить на место крышку.
6. При подключении контактов нужно проверить тестером соответствие полюсов (расположение «+» и «-»).

Розетка для телефона и интернета. Как подключить интернет-розетку

В наше время практически в каждом доме есть компьютер и подведен интернет. Часто случается, что в доме несколько компьютеров. И тут встает вопрос о том, как подключить интернет-кабель так, чтобы обеспечить доступ к интернету со всех устройств . Особенно актуален этот вопрос в больших домах. Решить эту проблему поможет установка компьютерной розетки. О том, как подключить интернет-розетку, а также как обжать интернет-кабель мы и расскажем в нашей статье.

ВНИМАНИЕ! Электромонтаж следует проводить только с полным следованием правилам техники безопасности.

Итак, для подключения интернет-розетки нам понадобятся такие материалы и инструменты :

•    кабель витая пара;
•    интернет-розетка;
•    монтажная коробка;
•    инструмент для зачистки и опрессовки кабеля – кримпер;
•    коннекторы RJ-45;
•    роутер.

Распределение телефонии, интернета, кабельного и спутникового ТВ рекомендуется выполнять в специальном (телекоммуникационном) щитке для низковольтного оборудования. Устанавливаем в нем роутер, а также силовую розетку для его питания. Питание розетки можно выполнить от силового щита.

Далее в заранее подготовленной штробе́, предназначенной для слаботочных сетей, от коммуникационного щита прокладываем неэкранированную "витую пару" категории 5е (например, UTP 4x2x0.52) до монтажной коробки так, чтобы конец кабеля в ней имел запас длины.

Выполняем отделочные работы и приступаем к установке электрофурнитуры и коннекторов.

В монтажной коробке кабель зачищаем на 2-3 сантиметра. На компьютерной розетке отщелкиваем крышки, вставляем жилы кабеля в прорези в соответствии с цветовой схемой T568B . Схема подключения интернет-розетки обычно указана на ее механизме. Затем застегиваем крышки-защелки, а лишнее обрезаем.

По такой же схеме производится подключение и других розеток в квартире.

Выполнив подключение кабеля, в монтажной коробке закрепляем компьютерную розетку распорными винтами . Далее на механизм устанавливаем лицевую панель и декоративную рамку.

После подключения компьютерных розеток возвращаемся к коммуникационному щитку. Здесь нам нужно выполнить подключение витой пары к роутеру . Производим зачистку оболочки примерно на 2-3 см, распушиваем жилы и выставляем их в необходимом порядке согласно схеме T568B. Цвета выставляются слева направо: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый и коричневый.

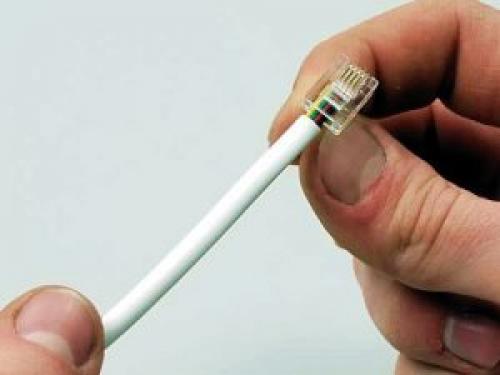

Далее жилы вставляем в коннектор до упора, придерживая его пластиковым фиксатором от себя вниз (контакты коннектора должны «смотреть» на Вас). После этого коннектор вставляется в разъем кримпера и обжимается.

Аналогичным образом производится подключение и других коннекторов. Выполнив обжим витой пары, подключаем ее к роутеру.

Таким образом, мы выполнили подключение интернет-кабеля к компьютерной розетке и роутеру. Вы также можете посмотреть наше
