Устройство крыши. Перво-наперво следует разобраться с такими понятиями, как "Крыша" и "кровля".

02.10.2017 в 13:30

Зачастую их ошибочно отождествляют. Но грубой ошибкой это является, если подходить к вопросу со всей строгостью лингвистики. В словаре в. Даля "Крыша" имеет два основных значения: первое равнозначно кровле, второе же используется для обозначения навеса, верхней защитной конструкции здания. В свою очередь "Кровля" - это всего лишь верхняя оболочка крыши, которая испытывает на "собственной шкуре" все атмосферные воздействия.

Таким образом, крыша - это более широкое понятие, чем кровля. Она представляет собой конструкцию, состоящую из внутренней несущей части и внешнего кровельного покрытия.
Трудно представить себе полноценное жилище без крыши. Разве что аквариум! Недаром для обозначения факта наличия жилья используют выражение "Есть Крыша над Головой". Только в том случае, если дом сравнить с туловищем, то крыша - это голова.
Функциональная и даже экзистенциальная ценность крыши не уменьшает и не заслоняет ее декоративных достоинств, особенно, если речь идет о небольшом дачном домике. Часто крыша почти половину дома составляет. А если вспомнить домики типа "Шалаш", то это - одна сплошная крыша!
Внешний вид дома определяет не только конфигурация несущей конструкции, но и тип, цвет, форма кровельного покрытия. Сравните дом - куб с плоской крышей (этакий пример поклонения кубизму) и двухскатное аккуратненькое здание, покрытое красно - кирпичной черепицей, "а ля Пряничный Домик". По сути, дом в целом и его крыша в частности могут рассказать многое о своих хозяевах. И наоборот, люди различных темпераментов и наклонностей комфортнее себя будут чувствовать под крышей особой конфигурации.

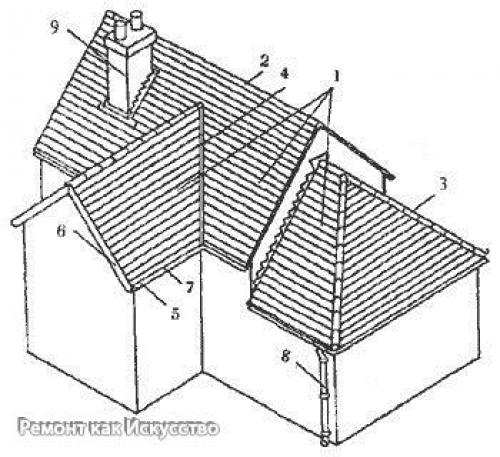

Крыша - это более широкое понятие, чем кровля "Лицо" крыши составляют следующие элементы, которые могут присутствовать или нет, но факт существования которых придется учитывать. Более того, мелкие и якобы второстепенные элементы по ходу кровельных работ потребуют наибольшего терпения и внимания. Поэтому, может быть, стоит от них отказаться заранее.
Скаты 1 (наклонные плоскости);.
Конек 2 - самый высокорасположенный внешний угол крыши;.
Наклонные ребра 3 (внешние наклонные углы, образующиеся в результате пересечения скатов вальмовых или многощипцовых крыш);.
Разжелобки или ендовы 4, которые также образуются на стыках скатов, но в отличие от ребер имеют внутреннеугловой характер;.
Карнизные свесы 5 (горизонтальные свесы по бокам дома);.
Фронтонные свесы 6 (наклонные свесы над фронтонной поверхностью);.
Систему водостока, представленную горизонтальными желобами 7 и вертикальными водосточными трубами 8;.
Дымовую трубу 9.
Карнизные свесы (рис. 2) как правило образуются стропильными ногами. Существует несколько форм карнизных свесов.
Во-первых, иногда стропила обрезают заподлицо с наружными стенами. В этом случае карниз не свешивается над стеной дома (рис. 2 а.
Большинство домовладельцев предпочитают крыши с карнизными выносами большинство домовладельцев предпочитают крыши с карнизными выносами. Простейший способ устройства карнизного свеса - выпуск стропильных ног или наращивание их "Кобылками". В последнем случае стропила "Продлевают" за счет деревянных брусков ("кобылок"), которые прибиваются непосредственно к стропильным ногам (рис. 2 б.

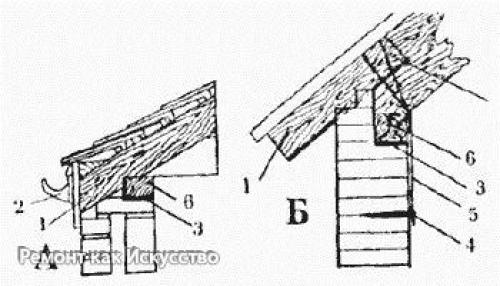

А - свес заподлицо со стеной; б - карнизный вынос; 1 - карнизный свес; 2 - водосток; 3 - толь; 4 - костыль; 5 - скрутка; 6 - мауэрлат.
Карнизный свес на "Кобылках" может быть снизу открытым или закрытым подшивными досками (софитами) толщиной 25 мм, которые крепятся под прямым углом к стене (рис. 3 фрагмент в. причем для вентиляции чердачного помещения между софитом и стеной, к которой он примыкает, оставляют небольшой зазор, или же в доске делают небольшие вентиляционные отверстия круглой формы.
При большом выносе подшивного карниза применяют железобетонные плиты, консольно заделанные в стену и закрепленные анкерами (рис. 3 фрагмент Д.
Карнизы каменных стен могут быть выложены из кирпича с постепенным напуском каждого ряда на величину не более 1/3 длины кирпичакарнизы каменных стен могут быть выложены из кирпича с постепенным напуском каждого ряда на величину не более 1/3 длины кирпича (то есть на 80 мм. В общем кирпичный карнизный свес не должен превышать половины толщины стены (рис. 3 фрагмент Г. карниз играет очень важную роль в долговечности крыши и кровельного покрытия. Небрежно сделанный карнизный свес может пустить на смарку все кровельные работы. Однако и излишне перегруженный карнизный свес, утяжеленный различными балками и плитами, может принести немало вреда. Значительно целесообразнее делать карнизы легкими.
Фронтонные свесы - это наклонные края скатов крыши, расположенные над фронтонной стеной. Фронтонные свесы также либо делаются заподлицо со стеной, либо немного выступают над ней. По краю выступающих свесов крепится доска, а под ней под прямым утлом может быть устроен софит, закрывающий снизу свес.

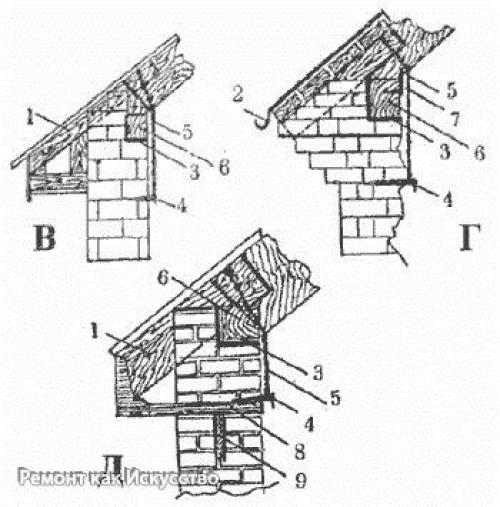

В - подшивной свес; Г - кирпичный свес; Д - свес со сборной железобетонной плитой; 1 - карнизный свес; 2 - водосток; 3 - толь; 4 - костыль; 5 - скрутка; 6 - мауэрлат; 7 - обратная скоба; 8 - сборная железобетонная плита; 9 - анкер.
Водосточная система.
В малоэтажных жилых домах водоотводы могут иметь следующий характер: в поясе умеренного и относительно теплого климата устраивают наружный организованный или неорганизованный водоотвод. Организованный водоотвод представлен системой надстенных или подвесных желобов, сливов и водосточных труб, которые крепятся снаружи здания. Неорганизованный наружный водоотвод обычно устраивается на односкатных крышах со сбросом воды в сторону дворового фасада. При этом над входом в дом обязательно монтируют козырек, чтобы вода, сти хийно стекающая с крыши, не мешала привычному ритму жизни обитателей дома.
Для регионов с суровым зимним климатом, когда есть угроза замерзания воды в наружных водосточных системах, более приемлем внутренний водоотвод. Он представляет собой водоприемную воронку на крыше, стояк, отводную трубу и выпуск. Система внутреннего водоотвода внутри здания вдали от наружных стен располагается. Отвод при внутренней системе в наружнюю сеть дворовой канализации осуществляется.
Скаты крыши выполняют две основных функции: декоративную и защитную (служат для защиты жилого помещения от атмосферных осадков. Количество, размеры и форма скатов, образующих тело крыши, зависят от эстетических пристрастий хозяев, от климатических условий и от эксплуатационных требований.
Не все виды крыш имеют скаты, а только так называемые "Скатные" крыши. Крыши, уклон которых не превышает 3%, называются плоскими. В малоэтажном жилищном строительстве они используются крайне редко. Как правило, плоские крыши можно встретить на выставочных павильонах, открытых кафе, киосках и других хозяйственных постройках. Плоская крыша требует минимума кровельных материалов, но максимума профессионализма в кровельных работах. Плоскую крышу можно оживить газоном, зимним садом или теплицей. Особенно много домов с плоскими крышами в южных районах.
Скатные крыши (или крыши "Домиком") настолько популярны в регионах умеренного климата и за их пределами, что имеют несколько разновидностей. Односкатная крыша представлена наклонной плоскостью, закрепленной на стенах разной высоты. Она также не частый гость на садовых участках, разве что в виде хозяйственных пристроек. Это самая простая в устройстве и эксплуатации скатная крыша.
Двухскатная крыша - самая типовая конфигурация, для устройства которой подойдет любой кровельный материал.
Достоинства:
Выразительный внешний вид.
Простота устройства.
Надежность в эксплуатации.
Возможность любые кровельные материалы использовать.
Мансардная крыша.
Разновидностью двухскатной крыши является ломаная, или мансардная крыша, состоящая из двух пологих скатов, сомкнутых в вершине, и двух круто падающих скатов, являющихся продолжением пологих. Мансардная крыша имеет подобную форму благодаря увеличенному чердачному пространству, приспособленному для жилья. В крутопадающих скатах нередко устраивают оконные проемы.
Достоинства:
Использование чердачного пространства (увеличение используемой жилой площади).
Современный внешний вид.
Недостатки:
Сложность в изготовлении.
Над мансардным помещением образуется непроходной чердак.
Шатровая крыша.
Шатровая крыша имеет четыре треугольных ската, вершины которых сходятся в одной точке.
Достоинства: экономичность в расходе стеновых материалов (за счет отсутствия фронтонов).
Недостатки:
Сложная стропильная конструкция.
Проблемы с подгонкой кровельного материала.
Вальмовую крышу.
Вальмовую крышу образуют два трапециевидных ската и два треугольных ската (на торцах. Полувальмовая разновидность наличием срезанных вершин над торцовыми стенами отличается. Вальмовые и полувальмовые крыши традиционными для южных районов являются.
Достоинства: экономичность в расходе кровельных материалов.
Недостатки: сложность кровельных работ.
Сводчатая крыша.
Сводчатая крыша имеет дугообразную форму и почти не используется в жилом строительстве.
Многощипцовые крыши.
В домах сложной конфигурации устраиваются многощипцовые крыши. Такая форма образуется благодаря наличию различных хозяйственных и декоративных пристроек, крыльев здания и фронтонов над входом, что делает необходимым устройство большого количества разжелобков, ендовов, ребер и примыканий. Достоинства: выразительный внешний вид (за счет увеличенных архитектурных возможностей) наличие дополнительной жилой площади недостатки: наличие большого количества ребер, разжелобков и примыканий сложность кровельных работ тщательная подгонка кровельных материалов.
