Вакуумный клапан или фановая труба. Может ли вентиляционный клапан заменить фановую трубу

11.04.2021 в 21:46
Содержание
  1. Вакуумный клапан или фановая труба. Может ли вентиляционный клапан заменить фановую трубу
  2. Как установить обратный клапан на канализацию. Назначение и особенности конструкции обратных клапанов
  3. Фановая труба для канализации в частном доме нужна или нет. Что такое фановая труба для канализации, и как работает эта система?
  4. Вакуумный обратный клапан. Устройство клапана и его монтаж
  5. Видео аэратор или фановая труба? Прежде чем делать отверстие в крыше для фановой трубы, посмотри это видео

Вакуумный клапан или фановая труба. Может ли вентиляционный клапан заменить фановую трубу

Вентиляционный клапан и фановая труба для многих непосвященных являются устройствами, функции которых аналогичны. Отсюда зачастую делается вывод об их взаимозаменяемости. Но так ли это? Попробуем разобраться с этим вопросом.

Вакуумный клапан или фановая труба. Может ли вентиляционный клапан заменить фановую трубу

Основное предназначение вентиляционного клапана и фановой трубы

Вентиляционный клапан служит для того, чтобы пропускать воздух из помещения внутрь канализационной трубы. Таким образом, иногда возникающее там разряжение компенсируется сработавшим клапаном, который впускает воздух во внутреннюю полость канализации. Наличие вентиляционного клапана является эффективной гарантией от срыва сифонов и, следовательно, от проникновения в дом неприятных запахов канализационных магистралей. Только этим область применения вентиляционного клапана и ограничивается.

В этом отношении, альтернативой клапану является фановая труба, то есть стояк, выведенный из канализации на крышу. Такая труба не нуждается в дополнительном обслуживании и не ломается. Более того, труба эта дополнительно может обеспечивать вентилирование домашней канализации и имеющихся при доме систем очистки.

Итак, из сказанного выше прекрасно видно, что проветривание канализационной сети дома обеспечивает лишь фановая труба.

Более подробную информацию о фановой трубе вы сможете почерпнуть вот из этой статьи нашего сайта.

Вакуумный клапан или фановая труба. Может ли вентиляционный клапан заменить фановую трубу

Что следует знать про вентиляционный клапан и про возможность его замены стояком

Знать и запомнить на этот счет следует две следующих истины:

  1. Название клапана не соответствует его предназначению. Трудно сказать, почему вентиляционный клапан называется именно так, поскольку он не работает на вентиляцию, а обеспечивает лишь впуск воздуха в канализационную магистраль.
  2. Если вместо фановой трубы поставить вентиляционный клапан, у неприятных запахов выхода не будет, и они всеми возможными путями станут прорываться к вам в дом (через различные неплотные соединения и примыкания, через сифоны и т.д.).

Помня это, вы никогда не допустите непоправимых ошибок!

Мнение несогласных профанов

Бумага стерпит все, а нематериальные носители и подавно. Интернет наполнен странного рода текстами, из которых читатель «узнает» о том, что:

  1. Якобы СНиП содержит прямое указание на необходимость установки вентклапана во всех без исключения домах.
  2. Якобы клапан удаляет запахи.

Несомненно, специалист или просто человек, представляющий, что такое вентиляционный клапан, сразу же опознает явную глупость таких текстов. Неспециалисты, напротив, рискуют испортить свои канализационные коммуникации из-за вполне понятного нежелания делать дырку в крыше собственного дома.

Дополнительная информация

Срыв сифонов в небольших загородных домах можно исключить и без применения воздушных клапанов. Но никакими средствами нельзя заставить работать клапан на вентиляцию канализационной системы.

Трудно сказать почему, но некоторые монтажники души не чают в вентиляционных клапанах. Они их ставят буквально, где надо и где не надо. То ли из-за того, что установка дополнительного клапана может стать причиной увеличения стоимости работы, то ли по каким-то своим, одним им ведомым причинам.

Вакуумный клапан или фановая труба. Может ли вентиляционный клапан заменить фановую трубу

Важно: СТО НОСТРОЙ 2.17.176-2015 напрямую запрещает замену вытяжки с клапаном при условии, что в здании есть выпуск канализации в автономную систему очистки.

Некоторые используют клапан в качестве дополнительного средства для защиты от срыва мелких сифонов ванн или душевых кабин. Такой подход оправдан, но именно в качестве средства дополнительной защиты. Но ни в коем случае нельзя доверять вентиляционному клапану функцию вентиляции. Он для этого не предназначен.

Надеюсь, что  моя статья позволит вам избежать трудноисправимых ошибок при обустройстве канализационных систем и что вы навсегда запомните, что вентиляционный клапан не может заменить фановую трубу и не предназначен для этого.

Как установить обратный клапан на канализацию. Назначение и особенности конструкции обратных клапанов

Чтобы не допустить потопа из нечистот в собственной квартире или частном доме монтируют предназначенные для этого запорные элементы, поскольку даже случайно попавший в систему отвода стоков полиэтиленовый пакет может спровоцировать серьезные проблемы.

Специальное устройство - клапан обратный канализационный срабатывает в нужный момент, преграждая путь стокам. Устанавливают данные изделия в частных домовладениях, квартирах, в производственных и офисных зданиях и в других постройках. Кроме этого их монтируют в отопительных и водоснабжающих системах.

Вакуумный клапан или фановая труба. Может ли вентиляционный клапан заменить фановую трубу 03

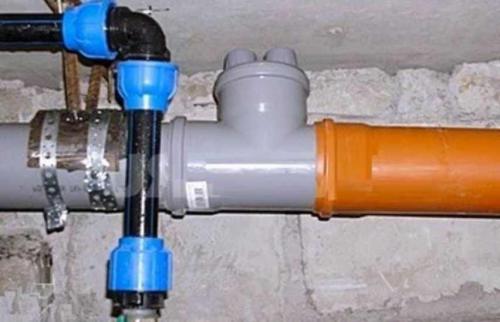

Обратные клапаны обладают способностью в определенной ситуации в нужный момент перекрывать отверстие канализационных труб. После этого стоки начинают двигаться в противоположном направлении, так как они вынуждены искать для себя иной путь.

Предназначается обратный клапан на канализацию для предотвращения обратного передвижения отработанной жидкости, сброшенной в систему. Подобная ситуация нередко случается в многоэтажных жилых зданиях, когда через квартиры, находящиеся одна над другой, проходит общий канализационный стояк.

Тогда извержение нечистот может случиться на втором этаже, если жильцы на первом установили на канализационную трубу запорный клапан. Если данное устройство имеется на втором этаже, то до третьего столб стоков вряд ли поднимется, поскольку под давлением, которое он оказывает, засор продавится, и все нечистоты попадут туда, куда и должны, а именно в общедомовую канализационную сеть.

Вакуумный клапан или фановая труба. Может ли вентиляционный клапан заменить фановую трубу 04

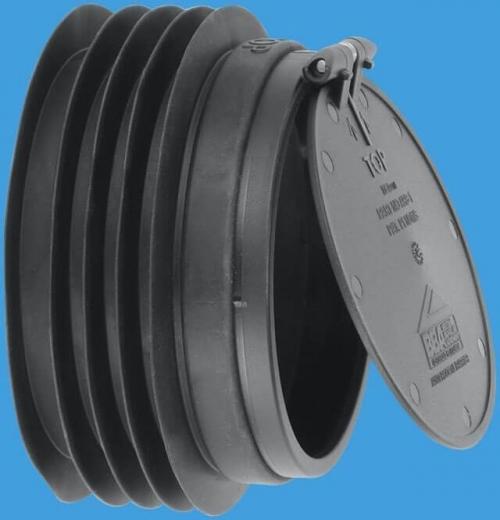

Запорные клапаны отличаются по форме и размерам. Их изготавливают из различных материалов с использованием самых разных комплектующих деталей. Но все они функционируют одинаково, преграждая путь жидкости, которая по той или иной причине изменила направление своего передвижения.

Вне зависимости от модели обратного устройства, место его размещения нужно выбирать так, чтобы его можно было максимально удобно в дальнейшем обслуживать и прочищать.

Состоит обратный клапан на канализацию из следующих элементов:

  1. Входной и выходной патрубки.
  2. Рычаг, необходимый для принудительного вывода жидкости.
  3. Рабочая деталь - мембрана, перекрывающая трубопровод по всему его сечению.
  4. Крышка для проведения ревизионных и очистных мероприятий.

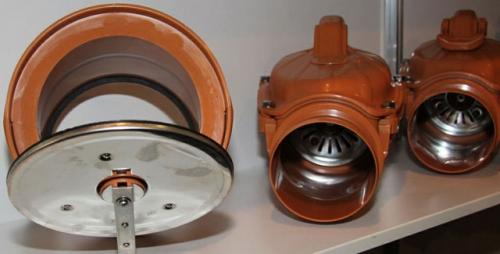

В зависимости от модели рабочий механизм бывает в виде резинового шарика, заслонки или другого типа приспособления. Если стоки двигаются в верном направлении, то этому ничего не препятствует, но стоит им изменить путь, как этот элемент перекроет все сечение трубопровода.

Вакуумный клапан или фановая труба. Может ли вентиляционный клапан заменить фановую трубу 05

Кстати, запорные устройства не всегда обязательны к установке. Имеются ситуации, когда можно вполне без них обойтись. Например, жильцы квартиры, расположенной на 5 этаже, могут не волноваться о возможности затопления санузла канализационными нечистотами в результате засора стояка.

Обратный клапан необходимо устанавливать в таких случаях:

  • квартира располагается на 1 - 2 этаже многоэтажного здания;
  • в частном одноэтажном домовладении;
  • в коттедже, имеющем 2-3 этажа;
  • в офисных помещениях, находящихся на нижних этажах, особенно если инженерные коммуникации в здании на протяжении многих лет не менялись.

Именно для владельцев вышеперечисленных категорий помещений будет намного дешевле смонтировать канализационный запорный клапан, чем устранять негативные последствия.

Фановая труба для канализации в частном доме нужна или нет. Что такое фановая труба для канализации, и как работает эта система?

участок трубопровода, который соединяет систему канализации с атмосферой (выходит наверх через кровлю). Она ответвляется от канализационного стояка и идет вверх, через весь дом.

Наверху (на крыше) ее прикрывает грибок (оголовок, зонтик) — чтобы сверху не попадали осадки и мусор.

Стоки проходят по канализационной трубе сверху вниз. Если открыть слив в одной точке (к примеру — в туалете слить воду), то вода без проблем пройдет по системе. Если же одновременно вода будет сливаться из нескольких сантехнических точек (унитаз, раковина в ванной, ванна, душ, стиральная машина), то стояк будет заполнен на полный диаметр.

Это создаст вакуум, который «утянет» воду из гидрозатворов, из-за чего в санузле появится неприятный запах — если фановой трубы в доме нет.

Если она есть, то через ее отверстие воздух будет подсасываться из атмосферы, и давление в системе выровняется. Благодаря этому гидрозаворы сантехники остаются на месте, и не позволяют запаху проникать из труб внутрь помещения.

Другой вариант решения проблемы —. Он может устанавливаться вместо фановой трубы, а может — дополнять ее.

Подробнее о работе канализационной системы (

Зачем она нужна: назначение и функции

Теперь рассмотрим, зачем нужна такая схема:

    Удаление газов, которые скапливаются в канализационной системе (через трубу они удаляются вверх, выбрасываясь в атмосферу).

    Поддержание давления в канализационной системе (выравнивание в момент слива большого количества воды).

    «Защита» гидрозатворов (предотвращение их засасывания).

В целом фановая труба обеспечивает нормальную работу канализационной системы.

Вакуумный обратный клапан. Устройство клапана и его монтаж

Принцип работы вакуумного канализационного клапана довольно простой. Когда стоки движутся по стояку, создавая тем самым разряжение, запорный элемент клапана открывается, в результате чего происходит подсос воздуха. Когда давление в системе выравнивается, пружина возвращает клапан на свое место, в результате чего дальнейшее движение газов становится невозможным, соответственно, неприятные запахи не проникают в помещение.

Стандартный вакуумный канализационный клапан имеет пластмассовый корпус. Основным элементом конструкции является шток, который поднимает боковое выпускное отверстие. При понижении давления в системе, шток опускается, в результате чего отверстие перекрывается.

Чтобы шток не поднимался выше, чем нужно, над ним располагается резиновая прокладка. Надо сказать, что существуют конструкции, в которых вместо штока используется резиновая мембрана. Их недостатком является быстрый износ мембраны, в результате чего ее необходимо регулярно менять.

Следует отметить, что существует два вида вакуумных клапанов:

Внешний вид устройств может варьироваться, кроме того могут иметься незначительные технические различия, однако, принцип работы и диаметр канализационных аэраторов остается одинаковым.

Особенности монтажа

Теперь рассмотрим, как правильно установить вакуумный клапан на канализацию. Для выполнения данной операции не обязательно приглашать специалиста, так как справиться с ней сможет каждый домашний мастер. Однако, необходимо предварительно ознакомиться с рядом нюансов этой операции.

Нередко вакуумный клапан канализации вызывает у потребителей непонимание. В результате многие домашние мастера демонтируют верхнюю часть стояков, которая возвышается над крышей, и вместо них устанавливают данное устройство. Делать этого не стоит, так как клапан в полной мере не заменяет вентиляцию канализации, если только она не забита посторонними предметами и мусором.

Кроме того, при монтаже устройства, следует соблюдать следующие правила:

  • Клапан можно установить только в помещениях, где температура воздуха не опускается ниже нуля градусов по Цельсию. Дело в том, что на морозе узел не будет функционировать. Поэтому его обычно устанавливают в туалетах или отапливаемых чердаках.
  • Если в полу имеется сливной трап, то клапан должен располагаться на 30-35 см выше уровня пола.
  • Если сливной трап отсутствует, аэратор должен располагаться на 10 см ниже самого высокого канализационного отвода.
  • В случае монтажа клапана в коробе или нише, необходимо обеспечить к небу свободное поступление воздуха. В противном случае устройство не будет работать как положено.

Что касается самого монтажа, то инструкция предельно простая – изделие вставляется в свободный конец канализационной трубы либо в специальный раструб. Конечно, соединение должно быть плотным, поэтому следует использовать резиновые манжеты.

Конечно, решение о монтаже устройства должен принимать специалист, который имеет представление об особенностях работы канализационной системы на объекте. Однако, в любом случае его установка лишней не будет и работе системы не навредит.
